废白土综合利用
废白土处置的常见方法
废白土处置的常见方法废白土处理方法，可分为填埋法、焚烧法、固化法三类。
废白土的处置，是指将废白土焚烧和用其他改变其物理、化学、生物特性的方法，达到减少已产生的废白土数量、缩小废白土体积、减少或者消除其危险成分的活动，或者将废白土最终置于符合环境保护规定要求的场所或者设施并不再回取的活动。
填埋法土地填埋是最终处置废白土的一种方法。
此方法包括场地选择、填埋场设计、施工填埋操作、环境保护及监测、场地利用等几方面。
其实质是将废白土铺成一定厚度的薄层，加以压实，并覆盖土壤。
这种处理技术在国内外得到普遍应用。
1、安全土地填埋安全土地填埋是一种改进的卫生填埋方法，也称为安全化学土地填埋。
安全土地填埋主要用来处置危险废物。
因此，对场地的建造技术要求更为严格。
如衬里的渗透系数要小于10-8cm/s，浸出液要加以收集和处理，地面迳流要加以控制，还要考虑对产生的气体的控制和处理等。
土地填埋法与其他处置方法相比，其主要优点是：此法为一种完全的、最终的处置方法，若有合适的土地可供利用，此法最为经济；它不受废物的种类限制，且适合于处理大量的废物；填埋后的土地可重新用作停车场、游乐场、高尔夫球场等。
缺点是：填埋场必须远离居民区；回复的填埋场将因沉降而需要不断地维修；填埋在地下的废白土，通过分解可能会产生易燃、易爆或毒性气体，需加以控制和处理等。
焚烧法焚烧法是高温分解和深度氧化的综合过程。
通过焚烧可以使可燃性的废白土氧化分解，达到减少容积，去除毒性，回收能量及副产品的目的。
对于同一批废白土，其组成、热值、形状和燃烧状态都会随着时间与燃烧区域的不同而有较大的变化，同时燃烧后所产生的废气组成和废渣性质也会随之改变。
因此，废白土的焚烧设备必须适应性强，操作弹性大，并有在一定程度上自动调节操作参数的能力。
一般来说，差不多所有的有机性危险废物都可用焚烧法处理，而且最好是用焚烧法处理。
而对于某些特殊的有机性危险废物，只适合用焚烧法处理，如石化工业生产中某些含毒性中间副产物等。
废白土的回收
废白土的回收和综合利用项目关键词：废白土，废白土渣废白土是精炼油过程中产出的废弃物,含油百分之十五至四十.我厂是专业处理废白土的资深单位,因各地区生产单位无法处理,随便乱倒,既影响环境又浪费资源.以下是综合处理方法案例一：（溶剂萃取法）以石油脑（60－90℃）为抽提溶剂，白土与抽提溶剂为1：1，抽提次数为2，室温下搅拌15分钟（二次抽提共30分钟），回流液质量比为5%，油回收率约为92%。
案例二：（水洗加表面活性剂）白土中加入表面活性剂（1.5%质量份），回收：187327，68617 这是[手][机][号]混合表面活性剂（十二烷基苯磺酸钠：脂肪醇聚氧乙烯醚质量比4：1），95℃，搅拌30分钟，油回收率最高可达88.82%。
案例三：煮沸提油法将废白土装在有直接蒸汽管的敞口锅中，加入l5 ～30 %的热水，开启直接蒸汽煮沸，加1．5 %的碳酸钠沸煮3O～40分钟，在沸煮过程中加入10% 的食盐水持续一段时间-然后静置沉淀，撤取上层油脂，这种方法简便易行．成本低，可降低废白土中残油，但回收的油质量较差，只能做工业用油。
案例四：浸出提油法回收：187327，68617 这是[手][机][号]将废白土放置在一种连续浸出的单独提油设备一一三相分离塔中，用正已烷进行浸出。
然后用热水分离溶剂。
该法工艺先进，而且全都过程自动化，所分离回收的油脂质量好．此法可使废白土中残油降至1% 以下．有条件的油厂可以推广使用。
案例五：溶剂萃取萃取剂：6号提取溶剂（低烷烃混合物），萃取温度：55℃，萃取物料比：1：1.1，萃取时间：30分钟，萃取次数：5次，残油低于1.8%。
案例六：水溶法PH值控制在7.5，搅拌温度90℃，搅拌时间30分钟。
例七：Contiblex法。
将脱色废白土与溶剂(正已烷)在混合罐中混合．然后将其搅拌均匀。
缓慢地导入分离塔中。
分离塔中充有一半温水和一半藩剂(如图所示)。
将悬浮液导八溶剂层的中部后．白土下沉同时萃取过程发生。
废白土中提取油脂及其综合利用
摘
要
油脂精炼过程要进行脱色,油脂脱色的方法很多， 目前在工业生产中使用最 广泛的是吸附脱色法。常用天然白土、活性白土和活性碳作为吸附剂，其中活 性白土在脱色效率和经济因素方面远比另外两种吸附剂好，所以油脂工厂在精 练油脂的过程中一般用活性白土对油脂脱色。油脂精炼过程中，通常使用油重 2%~5% 的活性白土进行吸附脱色。活性白土对油脂进行脱色后失去了活性，不 能再作脱色剂而成为废白土。脱色后的废白土中吸附有相当量的油脂，如果废 白土不能得到合理的利用，不仅浪费了资源，而且还污染环境，综合利用废白 土具有重要的意义。 本论文主要研究的内容与结果归纳如下： 1．利用柱塞式压榨试验装置对废白土进行压榨试验，探讨了废白土出油压 力、出油 应变， 废白 土压榨的 出油率 与出 油压力的 关系， 废白 土的压榨 应力应变关系，揭示了废白土的压榨取油比一般油料取油困难、效率低。 2． 采用正己烷为溶剂浸出回收废白土中的油脂, 讨论了废白土的含水量对 浸出效果的影响以及浸出温度、固液比、浸出次数对废白土残油率的影响。得 出废白土的含水量为 2.5%时,废白土的浸出效果较好。最佳工艺条件为:浸出温 度 55℃,固液比 1： 1.5(W/V)。 浸出次为 5 次时,废白土的残油率可降到 2%以下。 3．回收废白土中油脂品质发生了很大的变化，很难用作食用油。通过电镜 观察活性白土和废白土的微观结构，简单分析了质量变化的原因。 4．以废白土回收的油脂为原料，采用两步法制备生物柴油。通过单因素和 正交实验得比较理想的酯化反应条件：醇酸摩尔比 8:1 ，催化剂量 2.5 ％，反应 时间 3h ，反应温度 60 ℃ ；最佳酯交换反应条件：醇油比 35 ％，催化剂量 1 ％，
废白土中油分回收及废白土的综合利用
水煮法是将废白 土 加 入 热 水 中，再 加 入 碳 酸 钠、氢 氧 化 钠 等碱性物质，将废白土中的部分油洗出来。赵芝贵等［７］对炼厂 废白土进行实验研究，采用白土渣与一定量的水和碱一起加热 搅拌，解吸回收润滑油，一吨白土渣处理后可获得渣量 １５％ ～ ２５％的润滑油。魏安池等［８］研究了废白土的存放时间、解吸时 体系的 ｐＨ值、解吸时间对油脂的回收率与品质的影响。结果 表明：选 用 新 鲜 的 废 白 土，控 制 解 吸 体 系 ｐＨ 值 为 ７．５，温 度 ９０℃下解吸 ２０～３０ｍｉｎ，油分回收率可达 ８０％以上，且所得油脂 的品质与脱色前的油脂品质接近。该法出油率不高，而且产生 大量废水，白土体相和孔道结构被破坏，不能循环使用。
ＯｉｌＲｅｃｏｖｅｒｙａｎｄＣｏｍｐｒｅｈｅｎｓｉｖｅＵｔｉｌｉｚａｔｉｏｎｏｆＷａｓｔｅＣｌａｙ
ＷａｎｇＺｈｅｎｙｕ，ＧａｏＬｉ ，ＺｏｎｇＬｉｎａ，ＺｈａｎｇＮｉｎｇ，ＺｈａｎｇＭｉｎｇｚｈｕ，ＸｉｅＺｈｉｊｉｅ，ＪｉａｎＨｕｉｊｉｅ
（ＳｈｅｎｇｌｉＣｏｌｌｅｇｅ，ＣｈｉｎａＵｎｉｖｅｒｓｉｔｙｏｆＰｅｔｒｏｌｅｕｍ，Ｄｏｎｇｙｉｎｇ ２５７０６１，Ｃｈｉｎａ）
·２１６·
山 东 化 工 ＳＨＡＮＤＯＮＧＣＨＥＭＩＣＡＬＩＮＤＵＳＴＲＹ ２０１９年第 ４８卷
櫄殮
櫄殮
櫄櫄櫄櫄櫄櫄殮
资源与环境
櫄櫄櫄櫄櫄櫄殮
废白土中油分回收及废白土的综合利用
王振宇，高 丽 ，宗丽娜， 应用化学系，山东 东营 ２５７０６１）
随着环保意识的增强，废白土的处理日益得到重视。废白 土处理研究主要 集 中 在 两 个 方 面：一 是 废 白 土 中 油 分 的 回 收， 二是废白土的综合利用。本文就废白土中油分的回收方法及 废白土的综合利用作一简要综述，以供参考。
废白土中油脂回收与废白土的再生利用
C 1 2 3 2 3 1 3 1 2 13. 0 13. 1 13. 1 4. 30 4. 37 4. 37 0. 1 2. 85 2. 85 2. 84 0. 95 0. 95 0. 94 0. 01
指标
色泽
脱色率( % )
R3. 9
95. 8
R3. 8
96. 0
R3. 7
96. 1
R4. 6
94. 7
粮油加工 MACH INERY FOR CEREALS OIL AND FOOD PROCESSING
油脂工程

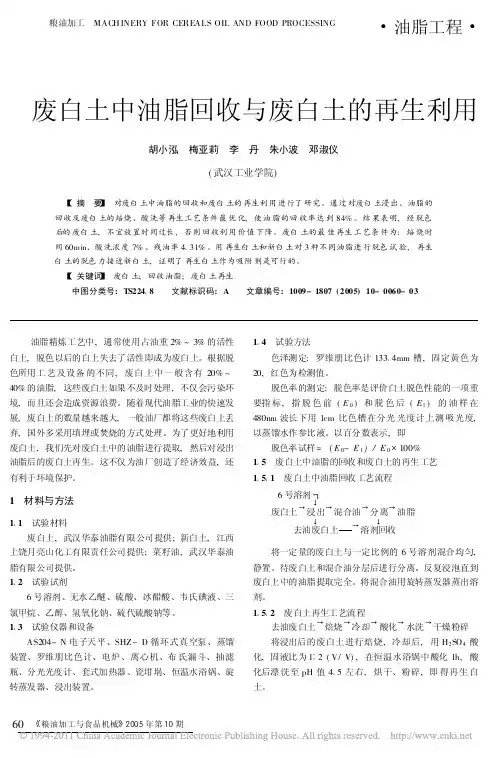

废白土中油脂回收与废白土的再生利用
胡小泓 梅亚莉 李 丹 朱小波 邓淑仪
( 武汉工业学院)
摘 要 对废白土中油脂的回收和废白土的再生利 用进行了研究。通过对废白土浸出、油脂的 回收及废白土的焙烧、酸洗等再生工艺条件最 优化, 使油 脂的回 收率达 到 84% 。结 果表明, 经 脱色 后的 废白土, 不宜放置时间过长, 否则 回收利 用价值 下降。废白 土的最 佳再生 工艺条 件为: 焙 烧时 间 60min、酸洗浓度 7% 、残油率 4 31% 。用再生白土和新白土对 3 种不同油脂进 行脱色试 验, 再生 白土的脱色力接近新白土, 证明了再生白土作为吸附剂是可行的。
参考文献
1 沈宗 海 主 编. 粮 油 储 藏 M . 北 京: 中 国财 政 经 济 出 版 社, 1998.
2 国家粮食储备局仓储司编. 储粮新技术教程 M . 1999. 3 张学文. 三 低 储粮 的 技术 与 发展 J . 粮 食科 技 与经 济,
1999, ( 6) .
收稿日期: 2005- 07- 05 作者简介: 庞文渌 ( 1963- ) , 男, 辽宁营口人, 沈阳师范大学职业 技术学院粮油工程系讲师, 主要从事粮油储藏教学与科研工作。 通讯地址: ( 110036) 沈阳市皇姑区崇山西路 12 号

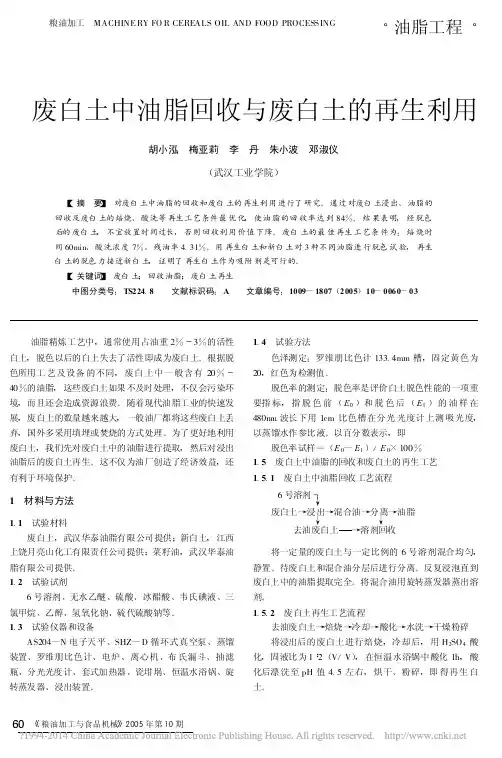

废白土中油脂回收与废白土的再生利用_胡小泓
Байду номын сангаас
1.4 试验方法
色泽测定 :罗维朋比色计 133.4mm 槽 , 固定黄色为 20 , 红色为检测值 。
95 .8 96 .0 96 .1 94 .7 95 .2 95 .7 92 .9 93 .7 94 .7
以表 5 中的 k1 、 k2 、 k3 为纵坐标对 A 、 B 、 C 分别 作图得出色泽和脱色率与三因素的关系 , 如图 1 所示 。 由 图 1 可得出如下结论 :①随着焙烧时间的增加 , 色泽反而 上升 , 脱色率下降 , 焙烧时间 选择 60min ;②残油率 越 低 , 脱 色后 油脂 色泽 越浅 , 脱色 率越 高 , 残 油率 选 择 4.31 %;③酸洗浓度选择 7 %。
表 6 为再生白土与新白土经脱色后色泽的比较 。 表 6 再生白土 与新白土脱色后色泽的比较
新白土 再生白土
大豆油 Y 20 R4 .4 Y 20 R4 .7
菜籽油 Y 20 R3 .2 Y 20 R3 .4
芝麻油 Y20 R3 .7 Y20 R4 .0
由表 6 可知 , 再生白土和新白土对 3 种不同的油脂进 行脱色试验后 , 油脂的色泽相差不大 , 说明用再生白土作 为吸附剂是可行的 。
参考文献
1 沈宗 海 主 编 .粮 油 储 藏 〔 M 〕.北 京 :中 国财 政 经 济 出 版 社 , 1998 .
2 国家粮食储备局仓储司编 .储粮新技术教程 〔M〕 .1999 . 3 张学文 . “ 三 低” 储粮 的 技术 与 发展 〔J〕 .粮 食科 技 与经 济 ,
废白土 综合利用 环评 验收
废白土综合利用环评验收标题：探索废白土综合利用：从环评到验收一、引言在社会经济的高速发展下，废弃物的处理和利用成为了一个重要问题。
其中，废白土作为一种常见的工业废弃物，其综合利用已成为一种趋势。
本文将以废白土综合利用为主题，从环评到验收，深入探讨其产生的原因、影响及解决办法。
二、废白土的产生和综合利用的意义1. 废白土的产生废白土是指在煤矿、矿山、巷道和隧道等地下开采过程中，产生的淤泥、泥浆、废石和废渣等材料。
这些废弃物除了占用土地资源外，还会对周围的环境和生态系统造成一定的影响。
2. 综合利用的意义废白土综合利用不仅可以减少对土地资源的占用，还有助于保护周围的生态环境。
通过合理利用废白土，可以节约资源、降低成本、创造经济价值，具有重要的社会和经济意义。
三、废白土综合利用的环评1. 环境评估的必要性在废白土综合利用的过程中，需要进行环境评估，以评估废白土综合利用对环境的影响。
这有助于科学、合理地规划和实施废白土综合利用项目，最大限度地减少负面影响。
2. 环评的内容环境评价内容包括对土地资源、水资源、大气环境、生态环境及社会经济等方面的评估。
通过评估结果，可以制定合理的环保措施，保证废白土综合利用项目的可持续发展。
四、废白土综合利用的验收1. 验收的目的废白土综合利用项目的验收是为了验证项目建设的合规性和环保效果。
只有通过验收，项目才能正式投入使用。
2. 验收程序和标准验收程序包括验收申请、验收准备、验收实施和验收报告的编制。
需要依据相关标准和法规进行验收，包括土地资源利用总体规划、土壤污染状况评估标准等。
五、个人观点和理解在废白土综合利用的过程中，环评和验收是至关重要的环节。
通过环评，可以及时发现并解决废白土综合利用项目可能存在的环境问题，确保项目的可持续发展；而验收则是对项目的一次严格检验，保证项目的合规性和环境效果。
我认为，废白土综合利用需要综合考虑环境、经济、社会等多方面因素，以实现资源的最大化利用和环境的最大化保护。
废白土的回收和综合利用
废白土的回收和综合利用项目关键词：废白土，废白土渣废白土是精炼油过程中产出的废弃物,含油百分之十五至四十.我厂是专业处理废白土的资深单位,因各地区生产单位无法处理,随便乱倒,既影响环境又浪费资源.回收：187327，68617 这是[手][机][号]以下是综合处理方法案例一：（溶剂萃取法）以石油脑（60－90℃）为抽提溶剂，白土与抽提溶剂为1：1，抽提次数为2，室温下搅拌15分钟（二次抽提共30分钟），回流液质量比为5%，油回收率约为92%。
案例二：（水洗加表面活性剂）白土中加入表面活性剂（1.5%质量份），回收：187327，68617 这是[手][机][号]混合表面活性剂（十二烷基苯磺酸钠：脂肪醇聚氧乙烯醚质量比4：1），95℃，搅拌30分钟，油回收率最高可达88.82%。
案例三：煮沸提油法将废白土装在有直接蒸汽管的敞口锅中，加入l5 ～30 %的热水，开启直接蒸汽煮沸，加1．5 %的碳酸钠沸煮3O～40分钟，在沸煮过程中加入10% 的食盐水持续一段时间-然后静置沉淀，撤取上层油脂，这种方法简便易行．成本低，可降低废白土中残油，但回收的油质量较差，只能做工业用油。
案例四：浸出提油法回收：187327，68617 这是[手][机][号]将废白土放置在一种连续浸出的单独提油设备一一三相分离塔中，用正已烷进行浸出。
然后用热水分离溶剂。
该法工艺先进，而且全都过程自动化，所分离回收的油脂质量好．此法可使废白土中残油降至1% 以下．有条件的油厂可以推广使用。
案例五：溶剂萃取萃取剂：6号提取溶剂（低烷烃混合物），萃取温度：55℃，萃取物料比：1：1.1，萃取时间：30分钟，萃取次数：5次，残油低于1.8%。
案例六：水溶法PH值控制在7.5，搅拌温度90℃，搅拌时间30分钟。
案例七：Contiblex法。
将脱色废白土与溶剂(正已烷)在混合罐中混合．然后将其搅拌均匀。
缓慢地导入分离塔中。
分离塔中充有一半温水和一半藩剂(如图所示)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
20
中国环保产业 2006.11
交流平台
Communication Platform
赖琼玮
（珠海金光油脂工业有限公司，广东 珠海 519050）
摘要:本文对油脂脱色废白土进行有机溶剂浸提及酸处理实验结果表明，不但可以使废白土中的脱酸油脂得以提取并回收重新利用，而且还可能使所用的提取剂得以回收。
降低了生产成本，防止了废白土对环境的污染。
关键词:废白土;脱色率;六号溶剂;脱色剂
中图分类号:TS224.6 文献标志码:B 文章编号:1006-5377（2006）11-0020-02
Recycling and Reuse of Waste White Soil with Grease and Decolor
LAI Qiong-wei
油脂脱色废白土是炼油厂生产一级油过程中的下脚废料，其产生量为油脂处理量的1%～5%。
目前大多炼油厂都将其废弃。
脱色废白土中含有较多脱酸油，由于工艺及设备的不同，其含量为18%～30%。
从脱色废白土中回收的脱酸油可作为饲料或化工原料，经过及时处理得到的脱酸油也可作为食用油。
近几年来，随着大型炼油企业的建设及一级油产量的日益增加，油脂脱色废白土的数量也在不断增加。
由于废白土中含有脱酸油较多，长期暴露于空气中易发生氧化反应，最终会导致自燃，对油脂企业及环境会造成严重危害，因此对脱色废白土回收再利用的研究具有十分重要的意义。
1 实验材料和试剂
脱酸油（碱炼油）、脱色废白土、六号溶剂、脱色剂。
2 实验仪器
UV-1201紫外分光光度计、E5178罗维朋比色计、
蒸馏装置、过滤装置。
3 操作方法
3.1 废白土的提油
六号溶剂(也可使用石油醚)具有良好的溶解性和渗透性，沸点低、易挥发，能够有效溶解油脂。
将其与废白土按1.5∶1的比例混合搅拌均匀后过滤，重复提取2～3次（或直接抽提），基本上能将其中的脱酸油完全提取。
同时还可提取出废白土所吸附的少量色素。
在100℃下对过滤后的滤液进行蒸馏，回收六号溶剂。
蒸馏过程中需持续搅拌至回收瓶内不再有六号溶剂滴出（约30min）。
六号溶剂在提油过程中能溶解少量色素，因此该油脂较脱酸油色深，但其它指标与脱色前的脱酸油相差不大。
3.2 脱废白土中的色素
过滤后得到的废白土在加热干燥后，其脱色率≤35%，已没有吸附价值，但其中仍吸附着大量的色素。
若想使其达到新鲜白土的脱色效果，就需将其所吸附的色素提取出来。
21
CHINA ENVIRONMENTAL PROTECTION INDUSTRY 2006.11
交流平台
Communication Platform
不同油脂所含的主要色素是不同的，如植物油中的色素主要为叶绿素、胡萝卜素等。
大部分色素易溶于某些有机溶剂，且在微酸性条件下不稳定。
白土对色素的吸附是在表面进行的，属于非均相物理化学过程。
吸附达到平衡后，吸附作用很难再继续进行。
而色素在溶剂中的溶解度会影响到吸附效果，经有关实验验证，溶质的溶解度越小，越易被吸附。
这是因为溶解度越小，溶质与溶剂分子之间的作用力越弱，被吸附剂吸附的可能性就越大，反之在溶剂中溶解度越大的溶质，越难被吸附。
因此通过对色素的研究，发现脱色剂能够很好地溶解色素，可防止在提取色素时由于作用力小于吸附力而使色素无法提取出来。
脱色剂同样具有良好的溶解性和渗透性，沸点低，易挥发。
本实验在微酸性条件下将脱色剂与干燥后（经过干燥的废白土扩大了其表面积，色素更易被提取）的废白土以1.5∶1～2∶1的比例多次提取，提取过程不时搅拌，过滤至提取液无色最佳。
一般提取4次后，大部分色素均可被提取出来。
3.3 废白土加工工艺（如下图所示）
4 处理过的废白土的检验
4.1 脱色效果
称200g脱酸油于300mL的碘量瓶中，在电搅拌器上加热并搅拌。
当温度上升至60℃时，加入脱酸油量的0.7%（即1.4g）的废白土（过滤、加热干燥后所得的废白土），继续升温至110℃～120℃，保持30min后，用滤纸过滤。
过滤后油样在波长520nm处用1寸比色槽在分光光度计上检测其吸光度A 0及脱酸油的吸光度A，以蒸馏水做比液。
脱色率=（A－A 0）/A 4.2 检测数据
脱色后油脂的色泽、酸价、过氧化值的检测分别参
考国标：GB 5525-85、GB 5530-85、GB 5538-85。
具体检测数据见表1、表2。
5 结论
实验结果表明，经过一定的处理，不但能回收废白土中所含的脱酸油，而且还能使其脱色性能接近于新鲜白土，所用的提取剂也能够完全回收，脱色后的油脂酸价和过氧化值也没太大变化。
因此该方法用于废白土的回收再利用是可行的。
参考文献:
[1] 夏延斌.食品化学[M].北京:中国轻工业出版社,2001. [2] 马传国.油脂加工工艺与设备[M].北京:化学工业出版社,2003. [3] 姜桂兰,张培萍.膨润土加工与应用[M].北京: 化学工业出版社,2005. [4] 罗金岳,安鑫南.植物精油和天然色素加工工艺[M].北京:化学工业出版社,
2005.
[5] 赵振国.吸附作用应用原理[M]. 北京: 化学工业出版社,2005.
[6] 张玉军,胡润淮,张胜利.物理化学与胶体化学[M].河南：河南科学技术出版
社,1998.
表1 某厂的活性白土
脱酸油a 脱酸油b 脱酸油c 脱色前色泽(R/Y/B)
9.6/508.9/50/0.110/70/3.1脱色后色泽(R/Y/B)
2.8/30
3.4/30
4.1/40/0.7脱色率（%）93.3688.0182.94脱色油酸价（mgKOH/g）0.0970.10 0.10脱色油过氧化值（mmol/kg）
1.44
1.49
1.55
注：白土用量为脱酸油量的0.7%。
表2 该厂的废白土(经上法处理后)
脱酸油a 脱酸油b 脱酸油c 脱色前色泽(R/Y/B)9.6/508.9/50/0.110/70/3.1脱色后色泽(R/Y/B) 3.4/30 3.9/30 5.1/40/1脱色率88.8484.0978.90脱色油酸价（mgKOH/g）0.0900.090 0.096脱色油过氧化值（mmol/kg）
1.5
1.55
1.53
注：白土用量为脱酸油量的0.7%
废白土和六号溶剂
蒸汽
蒸汽
溶剂回收。
