网线连接示意图
RJ45网线接法及电脑对等相连的设置
RJ45网线的接法及电脑对等联接的相关设置RJ45 型网线插头又称水晶头，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。
在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图1）和 T568B 线序（图2）。
RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。
T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同，一端按 T568A 线序接（图1），另一端按 T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：1. 电 脑←—→电 脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。
T568A 线序的接法如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号 网线颜色1 ———— 绿白2 ———— 绿3 ———— 橙白4 ———— 蓝5 ———— 蓝白6 ———— 橙7 ———— 棕白 8 ———— 棕图2：RJ45 型网线插头的 T568B 线序接法示意图T568B 线序的适用范围一、直连线互连网线的两端均按 T568B 接1. 电 脑←—→ADSL 猫2. ADSL 猫←—→ADSL 路由器的 WAN 口3. 电 脑←—→ADSL 路由器的 LAN 口4. 电 脑←—→集线器或交换机二、交叉互连网线的一端按 T568B 接，另一端按 T568A 接1. 电 脑←—→电 脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机T568B 线序的接法如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号 网线颜色1 ———— 橙白2 ———— 橙3 ———— 绿白4 ———— 蓝5 ———— 蓝白6 ———— 绿7 ———— 棕白 8 ———— 棕上面只是正规接法！但是你2头都接一样是可以的！因为一般网线用的只有1.2.3.6 其他就算没接通一样都是可以用的！~两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按t568a 线序接，一端按t568b 线序接，然后网线经rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。
网线水晶头RJ45接口定义
网线水晶头RJ45接口定义RJ45接口通常用于数据传输，共有八芯做成，最常见的应用为网卡接口。
RJ45是各种不同接头的一种类型（例如:RJ11也是接头的一种类型，不过它是电话上用的）;RJ45头跟据线的排序不同的法有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；因此使用RJ45接头的线也有两种即：直通线、交插线。
10 lOObase tx RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，传输的其实在100兆网络中实际只应用了4根线来传输数据，另4根是备份的. 信号为数字信号，双铰线最大传输100米距离•网卡上以及Hub上接口的外观为8芯母插座，如图：1 sRJ45接口pc端的，网线为8芯公插头1 8FRONT1 310 100base tx RJ45 接口引脚定义如下Pin Name Descriptio n1 TX+ Tran ceive Data+ （发信号+）2 TX- Tran ceive Data-（发信号-）3 RX+ Receive Data+ （收信号+）4 n/c Not co nn ected （空脚）5 n/c Not connected （空脚）6 RX- Receive Data-（收信号-）7 n/c Not co nn ected （空脚）8 n/c Not co nn ected （空脚）1、CRMBU系统RJ45总线接口定义RJ45插座与8P8C水晶头如下图所示1 2RJ45 r&s 頑發C水畐头图1、RJ45插座与8P8C水晶头示意图RJ45管脚定义如下表：RJ45管脚号CRMBU定义定义描述1 NC未定义，预留2 NC未定义，预留3 AC-系统交流电源AC-输入端4 AC-系统交流电源AC-输入端5 AC+系统交流电源AC+俞入端6 AC+系统交流电源AC+俞入端7 L通讯口L端8 H通讯口H端,RJ45管脚4、5为交流12V电源输入端（采用双线供电模式:3、4号线为电源AC,, 5、6号线为电源AC,)。
RJ45接头图文并茂—最详细
简介RJ45接口通常用于数据传输，最常见的应用为网卡接口。
RJ45是各种不同接头的一种类型（例如：RJ11也是接头的一种类型，不过它是电话上用的）；RJ45头跟据线的排序不同的法有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；因此使用RJ45接头的线也有两种即：直通线、交叉线。
RJ45型网卡接口10 100base tx RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，网卡上以及Hub 上接口的外观为8 芯母插座，如图：RJ45接口pc端的，网线为8 芯公插头。
RJ45型网线插头RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。
在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作T568A 线序（图1）和T568B 线序（图2）。
RJ45 型网线插头引脚号的识别方法是：手拿插头，有8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。
图1：RJ45 型网线插头的T568A 线序接法示意图T568A 线序的适用范围：这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与RJ45 网线插头的接法不同，一端按T568A 线序接（图1），另一端按T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。
如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————绿白2————绿3————橙白4————蓝5————蓝白6————橙7————棕白8————棕图2：RJ45 型网线插头的T568B 线序接法示意图T568B 线序的适用范围：一、直连线互连网线的两端均按T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的WAN 口3. 电脑←—→ADSL 路由器的LAN 口4. 电脑←—→集线器或交换机二、交叉互连网线的一端按T568B 接，另一端按T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————橙白2————橙3————绿白4————蓝5————蓝白6————绿7————棕白8————棕。
网线接法大全
网线接法其实我们用的网线标准接法是568B 白橙- 橙 -白绿 -蓝- 白蓝- 绿 -白棕- 棕其实真正通信的只有四芯，1- 2 -3 -6 只要你把白橙 - 橙 - 白绿 -绿四组芯线插入相应的线槽中，并可通信，但这最大通信在10M 我们生活中100M 根本就达不到，一网线接四个水晶头的做法，是很可行的。
如果只有一根网线，但想两台机子同时上网，不增加外设，做网线时45水晶头连接方法水晶头金属面对自己，从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）网线的接法一、PC连HUB （电脑连接上网设备）A端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
二、PC连PC （电脑连接电脑）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
三、HUB连HUB （上网设备连接上网设备）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。
直通网线与我们平时所使用的没有什么区别，都是一一对应的。
但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。
例如:一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝；T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A。
用于不同设备相连（如网卡到交换机）。
交叉线：一端做成T568B一端做成T568A。
用于同种设备相连（如网卡到网卡）。

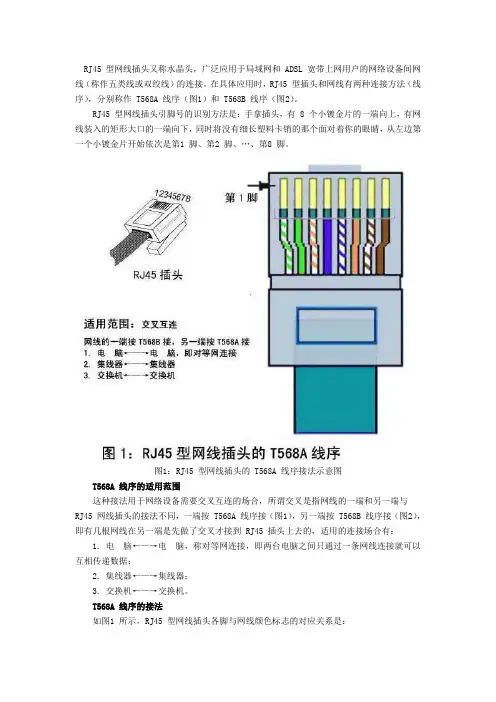

RJ45 型网线插头又称水晶头
RJ45 型网线插头又称水晶头，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。
在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图1）和 T568B 线序（图2）。
RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。
图1：RJ45 型网线插头的 T568A 线序接法示意图T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与RJ45 网线插头的接法不同，一端按 T568A 线序接（图1），另一端按 T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。
T568A 线序的接法如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1 ————绿白2 ————绿3 ————橙白4 ————蓝5 ————蓝白6 ————橙7 ————棕白8 ————棕图2：RJ45 型网线插头的 T568B 线序接法示意图T568B 线序的适用范围一、直连线互连网线的两端均按 T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的 WAN 口3. 电脑←—→ADSL 路由器的 LAN 口4. 电脑←—→集线器或交换机二、交叉互连网线的一端按 T568B 接，另一端按 T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机T568B 线序的接法如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1 ————橙白2 ————橙3 ————绿白4 ————蓝5 ————蓝白6 ————绿7 ————棕白8 ————棕两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按 t568a 线序接，一端按 t568b 线序接，然后网线经 rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。
RJ45接口定义
RJ45型网卡接口10 100base tx RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，网卡上以及 Hub 上接口的外观为 8 芯母插座，如图：RJ45接口pc端的，网线为 8 芯公插头10 100base tx RJ45接口引脚定义如下RJ45接口引脚定义Pin Name Description1TX+Tranceive Data+(发信号+)2TX-Tranceive Data-(发信号-)3RX+Receive Data+(收信号+)4n/c Not connected(空脚)5n/c Not connected(空脚)6RX-Receive Data-(收信号-)7n/c Not connected(空脚)8n/c Not connected(空脚)RJ45型网线插头RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。
在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图1）和 T568B 线序（图2）。
RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。
图1：RJ45 型网线插头的 T568A 线序接法示意图T568AT568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同，一端按 T568A 线序接（图1），另一端按 T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。
电信网络结构示意图
软交换城域网
语音交换数据服务器
光缆
(数据)无源光网络PON
光缆光缆
(语音)
语数
音据
OLT光线路终端
交换端局建设南、人民北等
华为1240等OLT~ONU距离≤20km,
并预留2db富余功率
业务汇聚
铜缆
OLT典型组网方式
电话、AD、ITV主干光缆主干光缆
接入网ODN分离/耦合器1：8
片区光交箱、大楼、小区等1：16
分发下行数据，并集中上行数据1：32
铜缆
配线光缆POS二级分光器
尾纤尾纤
电话、AD、ITV
皮线光缆 皮线光缆
FTTB光纤到大楼FTTH光纤到户尾纤尾纤
ONU光网络ONU光网络
光纤到楼，网线入户光网络单元(ONU)安装在家庭或企业ONU型：网线网线
电话、AD、ITV电话、AD、ITV
网线有两种做法
网线有两种做法，一种是交叉线，一种是平行线交叉线的做法是：一头采用568A标准，一头采用568B标准平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B 平行线的做法）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕（首选）你可以注意下，两种做法的差别就是橙色和绿色对换而已。
如果连接的双方地位不对等的，则使用平行线，例如电脑连接到路由器或交换机如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑上面只是正规接法！但是你2头都接一样是可以的！因为一般网线用的只有1.2.3.6 其他就算没接通一样都是可以用的！~双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。
而双绞线的连接方法也主要有两种，分别为直通线缆以及交叉线缆。
简单地说，直通线缆就是水晶头两端都同时采用T568A标准或者T568B的接法，而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端则采用T568B标准制作，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2。
字串5T568A标准描述的线序从左到右依次为：T568B标准描述的线序从左到右依次为：而在什么情况该做成直通线缆，而交叉线缆又该用在什么场合呢？接下来，笔者为大家简单列举一下。
补充一点，同种设备相连用交叉线，不同设备相连用直通线！！第三步：我们需要把每对都是相互缠绕在一起的线缆逐一解开。
解开后则根据需要接线的规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠。
把线缆依次排列并理顺之后，由于线缆之前是相互缠绕着的，因此线缆会有一定的弯曲，因此我们应该把线缆尽量扯直并尽量保持线缆平扁。
把线缆扯直的方法也十分简单，利用双手抓着线缆然后向两个相反方向用力，并上下扯一下即可。
第四步：我们把线缆依次排列好并理顺压直之后，应该细心检查一遍，之后利压线钳的剪线刀口把线缆顶部裁剪整齐，需要注意的是裁剪的时候应该是水平方向插入，否则线缆长度不一会影响到线缆与水晶头的正常接触。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北庭镇小学网络连接示意图（西）
3 计算机教室 2 水房 4 图书室 5 阅览室 6 心理健康室 7 多 功 能 大 厅 （北）
（财务网络专线）
三楼西 1 楼梯
4 财务室 5 校长室
三楼东 1 远程室 2 办公室
3 书记室
楼梯
6 电工室
二楼西 1 楼梯
2 水房
3 实验室Leabharlann 4 准备室5 工会室
6 教室
7 教室
二楼东 1 办公室
2 办公室
3 音乐多媒体室
4 画室
楼梯
5 三年级
6 四年级
一楼西 1 楼梯
4 二年级 1 水房 2 大队室 3 办公室 前门
5 五年级
一楼东 1 办公室
2 办公室 3 多媒体室
4 一年级
后门
5 六（1）班 6 六（2）班
1、 二楼交换机到三楼的网线两根中断。 2、 连接三楼交换机到一楼交换机的网线要少 20 米多。 3、 一楼多媒体室没有网线插板接头。 4、 二楼三年级教室网线找不到连接处。 5、 楼外网线保护不好，不能够长期耐用。 6、 安装的线槽零乱、接头处粗糙、整体不专业，不要把网线穿过监控线槽。
