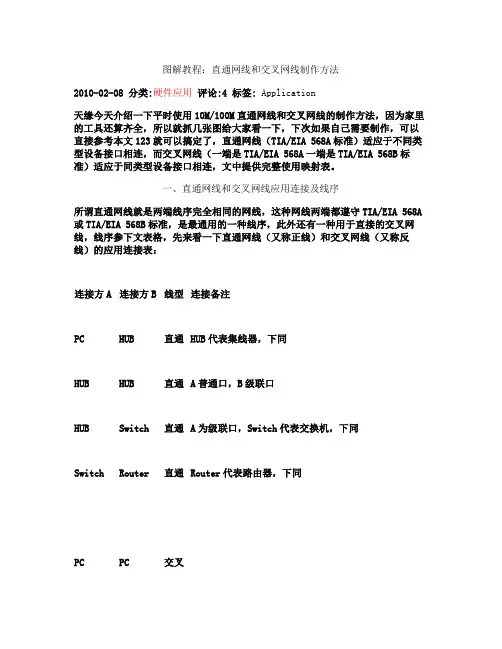

图解教程：直通网线和交叉网线制作方法

图解教程：直通网线和交叉网线制作方法
2010-02-08 分类:硬件应用评论:4 标签: Application
天缘今天介绍一下平时使用10M/100M直通网线和交叉网线的制作方法，因为家里的工具还算齐全，所以就抓几张图给大家看一下，下次如果自己需要制作，可以直接参考本文123就可以搞定了，直通网线（TIA/EIA 568A 标准）适应于不同类型设备接口相连，而交叉网线（一端是TIA/EIA 568A一端是TIA/EIA 568B标准）适应于同类型设备接口相连，文中提供完整使用映射表。

一、直通网线和交叉网线应用连接及线序
所谓直通网线就是两端线序完全相同的网线，这种网线两端都遵守TIA/EIA 568A 或TIA/EIA 568B标准，是最通用的一种线序，此外还有一种用于直接的交叉网线，线序参下文表格，先来看一下直通网线（又称正线）和交叉网线（又称反线）的应用连接表：
按照TIA/EIA 568A和TIA/EIA 568B标准，标准线序是：
所以，
1、直通网线AB两端要么是都遵守TIA/EIA 568A，要么是都遵守TIA/EIA 568B 标准。

2、交叉网线必须一端遵守TIA/EIA 568A标准，另一端遵守TIA/EIA 568B标准。

10M网线使用1236编号线缆传递数据（12发36收），100M网线使用4578编号线缆（4578为双向线），1~8的排序方式水晶头有铜片朝向自己，开口向下，从左至右排序为1~8，如下图：
上面是标准线序，实际上平时使用很难记住，只需要记住：
1、直通网线AB两端线序完全相同，交叉网线AB相同都是12对应36，也就是A 端12对应B端36脚，B端12也对应A端36脚。

2、按照规定12线必须是双绞，36双绞，45双绞，78双绞，如果记不住而且线缆不长，不用遵守这个规则，天缘做三米以下线从来就没遵守过，如果是百M
或网线较长最好还是遵守一下双绞规则。

二、制作演示
天缘演示做个正线也就是直通网线，是大家最常用的网线，家庭使用的SOHU路由器、HUB等连接到计算机都是采用这种线序制作。

1、制作工具：水晶钳网线钳、网线、RJ45水晶头
如果没有网线钳子，也可不用，直接使用尖嘴钳也可以，网线测试仪天缘没有就不用了，也可以使用万用表测试，不过都没有直接上机测试方便。

2、剥线去除网线表皮保护层
只需先把压线钳压紧，然后要把网线手动旋转一圈即可，如下图：
3、剥线并理顺线缆
把脱落的一端剥掉，然后参照上文线序把线缆理顺，如下图，注意网线的颜色，绿跟白绿是一对，橙跟白橙是一对，蓝跟白蓝是一对，棕跟白棕是一对，我们需要把他们分开，然后按照
白绿-绿-白橙-蓝-白蓝-橙-白棕-棕顺序（这是A端，做直通网线，B端也按这个顺序，如果是做交叉线B端就要按照白橙-橙-白绿-蓝-白蓝-绿-白棕-棕顺序进行排列，A端相同）进行排列，并理直线缆。

理顺之后，然后放到压线钳的切割口修剪整齐（如下图），注意预留的无保护层端，不要太端也不要太长（刚刚卡尺没找到，大概是1.5cm左右，这样可以保证压接后封皮正好在卡口的上面，增加网线的抗拉力），如下图：
4、网线压接
修剪好之后，然后把水晶头正面朝向自己（有铜片的一面），把线缆捏平水平插进水晶头的尾端，注意要均匀用力，先让排线都进去压接口，然后在用力推排线，直到接触到水晶头的末端（垂直铜片端可以看到线缆铜芯）。

然后就可以放到压线钳进行压接，注意一定要把水晶头放置到位（钳子的突出压片会正好对准每个铜片位置），然后再压接（一次用力压到底，钳子卡口尺寸都是计算好的，不会压坏水晶头的），听到“咔”一声即表示卡口已经压接下去，前面的铜片也会同时压接下去。

压好后就可以退出水晶头，如下图，可以检查一下铜片是否均匀平齐压下去：
5、制作另一端
采用同样的方法制作另一端，制作直通网线，只需要另一端线序一定与制作好的一端相同（查看方法：并排两个水晶头有铜片的一面朝向自己，顺序完全相同，根据颜色区分）。

如果是交叉线（反线）只需要12、36两端交叉即可，图略，如果是做交叉网线，最好做好后加个标记或者缠绕个标签标识一下，不会混淆，方便以后使用。

补充土方法制作：
对于没有压线钳的网友，可以使用尖嘴钳，没有尖嘴钳的钉子+锤子都可以使用，一样可以压接成功，压接时要注意以下几点：
1、单个引脚按压时，一定要保证插入的线缆不要受力，放置其它引脚被反向抽动。

、
2、单个引脚按压时，一定要受力均匀，如果用力不均，最后制作好的网线引脚会有高有低，可能会影响接触效果，也别一步到位压下去，防止用力过猛，水晶头压坏掉。

3、压完铜片时，再把后面的卡口压下去、砸下去即可。

测试网线：
1、使用网线测试仪测试是否正常
2、也可以使用万用表测试
3、也可以直接上机测试。
