模板面板按三跨连续梁计算
满堂楼板模板支架计算450
说明：本计算书仅用于香溢花城二期450mm厚的地下室顶板扣件钢管模板支架计算，钢管立杆的纵、横二个方向的立杆间距均采用≤750mm，立杆的步距为1.8m，具体计算如下：扣件钢管楼板模板支架计算书计算依据1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。
计算依据2《施工技术》2002.3.《扣件式钢管模板高支撑架设计和使用安全》(杜荣军)。
计算参数:模板支架搭设高度为3.4m，立杆的纵距 b=0.75m，立杆的横距 l=0.75m，立杆的步距 h=1.80m。
面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。
木方50×100mm，间距300mm，剪切强度1.6N/mm2，抗弯强度13.0N/mm2，弹性模量9500.0N/mm2。
模板自重0.30kN/m2，混凝土钢筋自重25.10kN/m3，施工活荷载3.00kN/m2。
扣件计算折减系数取1.00。
图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为48×3.2。
一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算。
静荷载标准值 q1 = 25.100×0.450×0.750+0.300×0.750=8.696kN/m活荷载标准值 q2 = (2.000+1.000)×0.750=2.250kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 75.00×1.80×1.80/6 = 40.50cm3；I = 75.00×1.80×1.80×1.80/12 = 36.45cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×8.696+1.40×2.250)×0.300×0.300=0.122kN.m经计算得到面板抗弯强度计算值 f = 0.122×1000×1000/40500=3.019N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×8.696+1.4×2.250)×0.300=2.445kN截面抗剪强度计算值 T=3×2445.0/(2×750.000×18.000)=0.272N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×8.696×3004/(100×6000×364500)=0.218mm面板的最大挠度小于300.0/250,满足要求!二、模板支撑木方的计算木方按照均布荷载计算。
高大模板施工方案
高大模板施工方案工程概况本工程中，首层层高为6m，二层至四层层高为5.4m，首层大厅部分层高达到16.8m，根据住房和城乡建设部《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）文件要求，该支模系统已经超过8m，属于高大模架工程。
必须进行模架体系计算并经过专家论证后才可实施。
高支模施工部署支模采用的主要材料1）钢管：Ф48×3.5mm；2）枋木：45mm×85mm3）胶合板：915mm×1830mm×18mm楼板模板1）楼板底模采用18mm厚夹板，支撑系统采用50×100mm的木枋、扣件式脚手架。
2）所有楼板支撑体系均采用脚手架跨距900mm，排距为900m，最上层木枋为50×100mm@200，顶架水平拉杆沿高度双向设置，第一道水平拉杆离柱脚200～300mm处，以后每隔1.5m设一道。
3）顶架要设置横、纵向剪刀撑，增加斜向的约束，从边跨开始间隔3跨设置一部剪刀撑，同时还要利用已有竖向构件模板，与墙体模板双向支顶牢固。
材料要求1）立杆、横杆（水平杆）、剪刀撑等均用φ 48 ⨯3.0mm的焊接管。
2）回转扣、直角扣件、对接扣件等必须配套齐全。
3）扣件活动部位应灵活转动，与钢管的贴合面必须严格整齐，保证与钢管扣紧时接触良好。
4）所有构配件必须经过防锈处理，确保力学性能达到规范要求。
5）钢管和扣件应分类堆放，露天堆放及堆垛上应有塑料布等防水材料覆盖高支模平面位置和剖面示意见下图梁板模板采用18mm厚双面覆膜多层板。
楼板底模设50 100mm木枋作为纵向小搁栅，间距为300mm，大隔栅采用100 100木枋，放置于支撑立柱上部可调支撑头上。
梁侧模采用Ø48 3.5mm双杆钢管作水平背楞，竖向背楞采用50 100mm木枋沿梁长方向间距为300mm。
当梁高 900mm，在梁侧模上设Ø12拉杆，每400mm设置一道。
满堂脚手架荷载计算
扣件钢管楼板模板支架计算书计算参数:模板支架搭设高度为5.7m，立杆的纵距 b=0.80m，立杆的横距 l=0.80m，立杆的步距 h=1.50m。
面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。
木方50×100mm，间距100mm，剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。
模板自重0.50kN/m2，混凝土钢筋自重24.00kN/m3，施工活荷载2.50kN/m2。
扣件计算折减系数取1.00。
图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为48×3.5。
一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算。
静荷载标准值 q1 = 24.000×0.180×0.800+0.500×0.800=3.856kN/m活荷载标准值 q2 = (0.000+2.500)×0.800=2.000kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 80.00×1.80×1.80/6 = 43.20cm3；I = 80.00×1.80×1.80×1.80/12 = 38.88cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×3.856+1.40×2.000)×0.100×0.100=0.007kN.m经计算得到面板抗弯强度计算值 f = 0.007×1000×1000/43200=0.172N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×3.856+1.4×2.000)×0.100=0.446kN截面抗剪强度计算值 T=3×446.0/(2×800.000×18.000)=0.046N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×3.856×1004/(100×6000×388800)=0.001mm面板的最大挠度小于100.0/250,满足要求!二、模板支撑木方的计算木方按照均布荷载计算。
300x800坡屋面斜梁模板钢管支撑架计算书

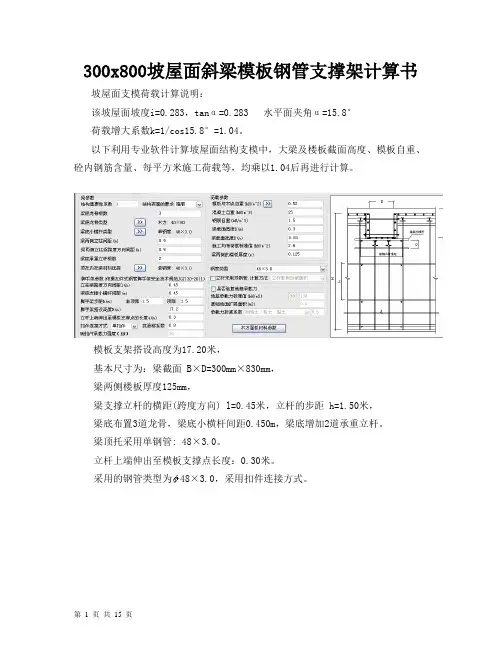

300x800坡屋面斜梁模板钢管支撑架计算书坡屋面支模荷载计算说明：该坡屋面坡度i=0.283，tanα=0.283 水平面夹角α=15.8°荷载增大系数k=1/cos15.8°=1.04。
以下利用专业软件计算坡屋面结构支模中，大梁及楼板截面高度、模板自重、砼内钢筋含量、每平方米施工荷载等，均乘以1.04后再进行计算。
模板支架搭设高度为17.20米，基本尺寸为：梁截面 B×D=300mm×830mm，梁两侧楼板厚度125mm，梁支撑立杆的横距(跨度方向) l=0.45米，立杆的步距 h=1.50米，梁底布置3道龙骨，梁底小横杆间距0.450m，梁底增加2道承重立杆。
梁顶托采用单钢管: 48×3.0。
立杆上端伸出至模板支撑点长度：0.30米。
采用的钢管类型为48×3.0，采用扣件连接方式。
梁模板支撑架立面简图一、模板面板计算使用模板类型为：胶合板。
面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板按照多跨连续梁计算。
(1)钢筋混凝土板自重(kN/m)：q11 = 26.500×0.830×0.450=9.898kN/m(2)模板的自重线荷载(kN/m)：q12 = 0.520×0.450×(2×0.830+0.300)/0.300=1.529kN/m(3)活荷载为施工荷载标准值(kN/m)：q13 = 2.600×0.450=1.170kN/m均布线荷载标准值为：q = 26.500×0.830×0.450+0.520×0.450×(2×0.830+0.300)/0.300=11.427kN/m均布线荷载设计值为：q1 = 1.0×[1.35×(9.898+1.529)+1.4×0.9×1.170]=16.900kN/m 面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面抵抗矩W和截面惯性矩I分别为:W = 45.00×1.50×1.50/6 = 16.88cm3；I = 45.00×1.50×1.50×1.50/12 = 12.66cm4；施工荷载为均布线荷载：计算简图剪力图(kN)弯矩图(kN.m)经过计算得到从左到右各支座力分别为N1=0.951kNN2=3.169kNN3=0.951kN最大弯矩 M1 = 0.048kN.m(1)抗弯强度计算经计算得到面板抗弯强度计算值 f = 0.048×1000×1000/16875=2.817N/mm2面板的抗弯强度设计值 [f]，取12.00N/mm2；面板的抗弯强度验算 f < [f],满足要求!(2)挠度计算验算挠度时不考虑可变荷载值，仅考虑永久荷载标准值，故采用均布线荷载标准值q = 11.43kN/m为设计值。
《建筑施工模板安全技术规范》(JGJ 162-2008)
面板的计算
• • • (3)挠度计算 v = 0.677ql4 / 100EI < [v] = l / 250 面板最大挠度计算值 v = 0.677×6.360×3004/(100×6000×583200)=0.1 00mm • 面板的最大挠度小于300.0/250,满足要求!
力学模型的改变
原有的规范没有规定用什么模型计算，我们 通常采用的是多跨连续梁的计算模型来计算面板
r0 S R
• 其中——结构重要性系数，取0.9； • S——荷载效应组合设计值； • R——结构构件抗力设计值；
荷载设计：建筑结构可靠度设计统一标准
荷载设计：建筑结构可靠度设计统一标准
荷载设计：建筑结构可靠度设计统一标准
荷载设计
荷载设计
荷载设计
荷载设计
新《模板规范》中没有输送泵产生的水平 荷载值，只是说：
荷载设计
荷载设计
• 3、分项系数： • 可变荷载效应控制的组合取1.2；永久荷载 效应控制的组合取1.35； • 可变荷载通常取1.4，对标准值大于4 KN/m2的活荷载应取1.3； • 风荷载取1.4。
荷载设计
• 荷载组合 • 1、对于承载能力极限状态，应该按照荷载 效应基本组合，采用下式进行模板设计：
设计计算
1、力学模型的改变 2、立杆计算长度的改变 3、模板支架立杆稳定性计算组合风荷载 4、模板立杆地基承载力降低系数的改变 5、柱箍间距及强度计算 6、钢、木立柱强度及稳定性计算 7、门架交叉支撑线刚度、立柱稳定性计算 8、爬模计算
板模板支架计算实例
计算参数: 模板支架搭设高度为20.0m， 横向钢管间距 b=1.20m，纵向钢管 间距 l=1.50m，立杆的步距 h=1.50m。 面板厚度18mm，剪切强度 1.4N/mm2，抗弯强度15.0N/mm2， 弹性模量6000.0N/mm4。 木方60×80mm，间距300mm， 剪切强度1.3N/mm2，抗弯强度 13.0N/mm2，弹性模量 9500.0N/mm4。 模板自重0.30kN/m2，混凝土 钢筋自重25.00kN/m3，施工活荷 载3.00kN/m2。 地基承载力标准值170kN/m2， 基础底面扩展面积0.250m2
墙模板计算书讲解

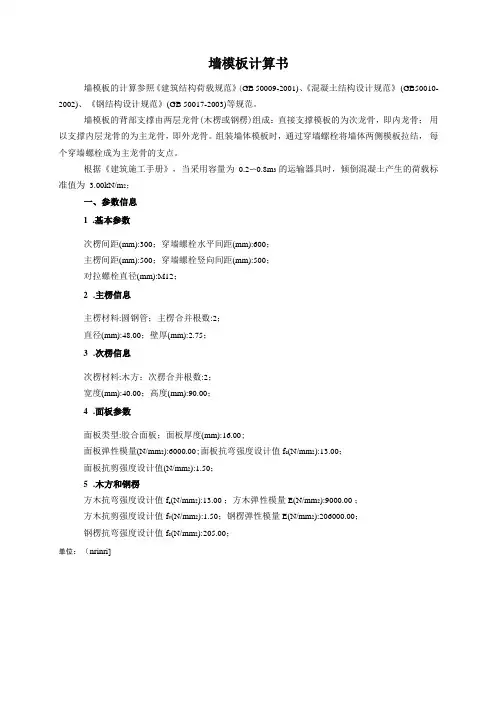

墙模板计算书墙模板的计算参照《建筑结构荷载规范》(GB 50009-2001)、《混凝土结构设计规范》(GB50010-2002)、《钢结构设计规范》(GB 50017-2003)等规范。
墙模板的背部支撑由两层龙骨(木楞或钢楞)组成：直接支撑模板的为次龙骨，即内龙骨；用以支撑内层龙骨的为主龙骨，即外龙骨。
组装墙体模板时，通过穿墙螺栓将墙体两侧模板拉结，每个穿墙螺栓成为主龙骨的支点。
根据《建筑施工手册》，当采用容量为0.2〜0.8m3的运输器具时，倾倒混凝土产生的荷载标准值为 3.00kN/m2；一、参数信息1.基本参数次楞间距(mm):300；穿墙螺栓水平间距(mm):600；主楞间距(mm):500；穿墙螺栓竖向间距(mm):500；对拉螺栓直径(mm):M12；2.主楞信息主楞材料:圆钢管；主楞合并根数:2；直径(mm):48.00；壁厚(mm):2.75；3.次楞信息次楞材料:木方；次楞合并根数:2；宽度(mm):40.00；高度(mm):90.00；4.面板参数面板类型:胶合面板；面板厚度(mm):16.00;面板弹性模量(N/mm2):6000.00;面板抗弯强度设计值f c(N/mm2):13.00；面板抗剪强度设计值(N/mm2):1.50；5.木方和钢楞方木抗弯强度设计值f c(N/mm2):13.00 ；方木弹性模量E(N/mm2):9000.00 ；方木抗剪强度设计值f v(N/mm2):1.50；钢楞弹性模量E(N/mm2):206000.00；钢楞抗弯强度设计值f c(N/mm2):205.00；单位：（nrinri]t啬模板正立面图墙横板1-1利而图墙模板设计简图二、墙模板荷载标准值计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值：F=0.22Yt：B2V.F二Y H其中Y--混凝土的重力密度，取24.000kN/m3；t 一新浇混凝土的初凝时间，取2.000h；T 一混凝土的入模温度，取20.000℃；V 一混凝土的浇筑速度，取2.500m/h；H —模板计算高度，取3.000m；B1--外加剂影响修正系数，取1.200；外--混凝土坍落度影响修正系数，取0.850。
梁模板支架计算(300x800)
梁侧模板计算书一、梁侧模板基本参数计算断面宽度300mm ，高度800mm ，两侧楼板厚度100mm 。
模板面板采用普通胶合板。
内龙骨布置3道，内龙骨采用50×100mm 木方。
外龙骨间距500mm ，外龙骨采用150×100mm 木方。
对拉螺栓布置2道，在断面内水平间距25+250mm ，断面跨度方向间距500mm ，直径16mm 。
面板厚度18mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量6000.0N/mm 2。
木方剪切强度1.3N/mm 2，抗弯强度13.0N/mm 2，弹性模量9500.0N/mm 2。
32532525250800m m300m m模板组装示意图二、梁侧模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中 c —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h ； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.800m ；1—— 外加剂影响修正系数，取1.000；2—— 混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=19.200kN/m 2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值 F1=0.9×19.200=17.280kN/m 2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值 F2=0.9×6.000=5.400kN/m 2。
三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照简支梁计算。
梁、木模板及支撑架设计计算
2.19 mm
<
0.14 kN/mm2 <
ω max= 3. 木底模(按单跨简支梁计算)：
σ max=
1.65 mm
<
0.0020 kN/mm2 <
ω max=
0.262 mm
<
4. 梁下纵向木肋计算(按三跨连续梁)；
梁下纵向木肋的截面特征值
肋宽 肋高 截面模量W 惯性矩I
cm cm
cm3
木模板
钢模板
平板的模板及小楞
0.3
0.5
楼板模板（其中包括梁的模板）
0.5
0.75
梁模的自重确定值为
0.5
kN/m2
板模的自重确定值为
0.3
kN/m2
（2）新浇混凝土自重标准值——对普通混凝土，可采用24KN/m3；对其他混凝土，可根据实际重力密度确定。
混凝土自重确定值为
24
kN/m3
（3）钢筋自重标准值——按设计图纸计算确定。一般可按每立方米混凝土含量计算：
梁、木模板及支撑架设计计算（荷载及荷载组合）
1. 荷载
计算模板及其支架的荷载，分为荷载标准值和荷载设计值，后者应以荷载标准值乘以相应的荷载分项系数。
1）荷载标准值
（1）模板及支架自重标准值——应根据设计图纸确定。对肋形楼板及无梁楼板模板的自重标准值，见下表。
模板及支架自重标准值（kN/m2）
模板构件的名称
肋宽 肋高 截面模量W 惯性矩I
cm cm
cm3
cm4
5 10
83.33
416.7
mm 满足
σ max=
0.01 kN/mm2 < 0.0150 kN/mm2 满足
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模板面板按三跨连续梁计算。
静荷载标准值q1=25×0.1×1.2＋0.5×1.2=3.6KN/M活荷载标准值q2=（1＋2）×1.2=3.6 KN/M面板的惯性矩I和截面抵抗矩W分别为：W=120×1.0×1.0/6=20㎝³I=120×1.0×1.0×1.0/12=10㎝ 4(1)抗弯强度计算f=M/W<[f]其中f--面板的抗弯强度计算值(N/㎜2)M—面板的最大弯矩(N·m)W—面板的净截面抵抗矩[f] —面板的抗弯矩设计值,取13N/㎜2M=0.1ql2M=0.1×(1.2×3.6＋1.4×3.6)×0.4×0.4=0.15KN·M F=0.15×1000×1000/37800=3.97N/㎜2<[f]=13N/㎜2,满足要求.(2)抗剪计算T=3Q/2bh<[T]Q=0.6×(1.2×3.6＋1.4×3.6)×0.4=2.42KNT=3×2420/(2×1200×10)=0.303N/㎜2<[T]=1.4 N/㎜2,满足要求.(3)挠度计算v=0.677ql4/100EI<[v]=l/250v=0.677× 3.6×4004/(100×9000×388800)=0.173㎜<[v]=l/250=1.6㎜一、楼板模板隔栅计算隔栅按照均布荷载下连续梁计算。
1、荷载的计算（1）钢筋混凝土板自重（KN/m）q11=25×0.10×0.4=1.0 KN/m（2）模板的自重线荷载（KN/m）q12=0.5×0.4=0.2 KN/m(3) 活荷载为施工荷载标准值和振捣混凝土时产生的荷载（KN/m）q2=(1＋2)×0.4=1.2 KN/m静荷载q1=1.2×1.0＋1.2×0.2=1.44 KN/m活荷载q2=1.4×1.2=1.68 KN/m2、木方的计算按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和均布荷载q=q1＋q2=3.12KN/m最大弯矩M=0.1ql2=0.1×3.12×1.2×1.2=0.45 KN·m最大剪力Q=0.6×1.2×3.12=2.25KN最大支座力N=1.1×1.2×3.12=4.12 KN面板的惯性矩I和截面抵抗矩W分别为：W=5×8×8/6=53.33CM3I=5×8×8×8/12=213.33 CM4（1）木方抗弯强度计算f=0.45×106/53330=8.44N/㎜2<[f]=13 N/㎜2满足要求。
（2）木方抗剪计算Q=0.6ql截面抗剪强度必须满足：T=3Q/2hb<[T]T=3×2420/（2×50×80）=0.91 N/㎜2〈[f]=1.6 N/㎜2满足要求。
（3）、木方挠度计算最大变形v=0.677×1.44×12004/(100×9000×2133333.5)=1.05㎜<[v]=1200/250=4.8㎜满足要求。
三、顶撑木验算：a顶撑木Ф70mm间距1.2×1.2m则N= 1.1×1.2×3.12=4.12KNN/An=4120/3.14(35)²=1.07N/mm²<fc=10 N/mm²（可）轴心受压，强度可满足。
b顶撑木稳定验算：公式 N/ФAn≦fc取顶撑木，在距楼面200㎜和板底600㎜纵横方向各设一道水平拉条。
l₀=3.0-0.1-0.8＋2×0.6=3300mmλ=l₀/i I=d/4=70/4=17.5λ=3300/17.5=188.57∵λ〉91时，Ф=3300/188.572=0.093N/ФAn=3140/0.093/3.14/35²=8.78N/mm²<fc=10N（稳定）稳定性满足框架梁模板验算：框架梁采用木顶撑时架体的验算取底层层高最大，框架梁最大截面（200×700）进行验算。
模板采用18厚七夹板，模板底楞木采用50×80木方，间距为@=400㎜，顶撑间距为@=400㎜，采用圆杉木，f c=10N/㎜2，验算是否满足要求。
一、模板面板计算面板为受弯结构，需要验算起抗弯强度和刚度。
按三跨连续梁计算。
静荷载标准值q1=25×0.7×0.2＋0.5×0.2=3.6KN/m活荷载标准值q2=(1＋2)×0.2=0.6 KN/m面板的惯性矩I和截面抵抗矩W分别为：W=20×1.8×1.8/6=10.8CM3I=20×1.8×1.8×1.8/12=9.72 CM4(1)抗弯强度计算f=M/W<[f]M=0.1×ql2=0.1×(1.2×3.6＋1.4×0.6)×0.4×0.4=0.083KN·mF=0.083×1000×1000/10800=7.644N/㎜2<[f]=13 N/㎜2满足要求。
（2）抗剪计算T=3Q/2bh<[v]其中最大剪力Q=0.6×（1.2×3.6＋1.4×0.6）×0.4=1.238KNT=3×1238/（2×200×18）=0.516 N/㎜2〈[T]=1.4 N/㎜2满足要求。
（3）挠度计算v=0.677ql4/100EI<[v]=l/250最大挠度计算v=0.677×3.6×4004/(100×9000×97200)=0.713㎜<[v]=400/250=1.6㎜满足要求。
二、梁侧模计算（1）侧压力计算设T=20℃， V=1.5m/h , β1=β2=1 ，则F=0.22γc t0β1β2 v1/2=0.22×24×（200/25）×1×1×1.51/2=50.688 KN/mm2F=γc H=24×0.7=17.5KN/mm2取二者较小值17.5 KN/mm2计算（2）强度验算立档间距为400mm，设模板按四跨连续梁计算，同时知梁底模板厚18mm 。
梁侧模承受倾倒混凝土时产生的水平荷载4 KN/mm2和新浇筑混凝土对模板的侧压力。
设侧模板宽度为200mm，作用在模板上下边沿处，混凝土侧压力相差不大，可近似取其相等。
设计荷载为：q=(17.5×1.2+4×1.4) ×0.2=5.32KN/m弯矩系数与模板底板相同M max=K m ql2=-0.121×5.32×0.42=-0.103KN.mW=bh 2/6=200×182/6=10800mm 3则 σmax =M max /W=0.103×106/10800=9.54 N/mm 2＜f m =13 N/mm 2 满足（3）剪力验算剪力 V= K v ql=0.62×5.32×0.4=1.32 KN则剪应力 τmax =3V/2bh=3×1.32×103/2×200×18=0.55 N/mm 2f v =1.4 N/mm 2＞τmax =0.52 N/mm 2 满足（4）刚度验算刚度验算不考虑振动荷载，其标准荷载为：q=17.5×0.2=3.5KN/m 则ωA = k w ql 4/100EI=0.967×3.5×4004/(100×9.5×103×200×183/12) =0.938mm ＜[ω]=400/250=1.6mm 满足要求。
考虑到理论计算与实际存在偏差，为安全起见，高度大于或等于700的框架梁仍需设置M14对拉螺栓，水平间距800。
4顶撑计算顶撑截面为A n = .352=3846㎜2，间距L=0.4m ，在距楼面200㎜和梁底200㎜纵横各设一道水平拉条L O =3000-700-200-200＋200×2=2300，d=70mm ， I=470=17.5mm则λ=i l o =5.172300=131.43（1） 强度验算N=（3.6×1.2+0.6×1.4）×0.4=2.06KNnA N =2060/3846=0.536N/mm 2<10N/mm 2 满足要求 （2） 稳定性验算因为λ〉91， ϕ=2300/131.432=0.133N/ϕA=2060/0.133×3846=4.03 N/mm 2<10N/mm 2满足要求。
八、柱模板计算1、柱模板荷载标准值强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
新浇混凝土侧压力计算公式为下式中的较小值:其中 —— 混凝土的重力密度，取24.000kN/m 3； t =200/(T+15)T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.900m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取4.00m ；1—— 外加剂影响修正系数，取1.000；2—— 混凝土坍落度影响修正系数，取1.000。
根据公式计算的新浇混凝土侧压力标准值 F1=51.288kN/m 2 实际计算中采用新浇混凝土侧压力标准值 F1=51.288kN/m 2 倒混凝土时产生的荷载标准值 F2= 4.000kN/m 2。
2、柱模板计算柱箍是柱模板的横向支撑构件，其受力状态为拉弯杆件，应按拉弯杆件进行计算。
柱模板的截面宽度 B = 800mm；柱模板的截面高度 H = 800mm；柱模板的高度 L = 3800mm；柱箍的间距计算跨度 d = 400mm。
3、木方(面板)的计算木方直接承受模板传递的荷载，应该按照均布荷载下的两跨度连续梁计算，计算如下木方计算简图（1）.木方强度计算支座最大弯矩计算公式跨中最大弯矩计算公式其中 q为强度设计荷载(kN/m)；q = (1.2×51.488+1.4×4.00)×0.15 =10.107kN/md为柱箍的距离，d = 500mm；经过计算得到最大弯矩 M = 0.125×10.107×0.4×0.4=0.202kN.M木方截面抵抗矩 W = 50.0×100.0×100.0/6=83333.3mm3经过计算得到 = M/W = 0.202×106/83333.3 =2.420N/mm2木方的计算强度小于13.0N/mm2,满足要求!（2）.木方挠度计算最大挠度计算公式其中 q混凝土侧压力的标准值，q = 51.488kN/m；E 木方的弹性模量，E = 9500.0N/mm2；I 木方截面惯性矩 I = 50.0×100.0×100.0×100.0/12=4166667.0mm4；经过计算得到 w =0.521×51.488×400.04/(100×9500×4166667.0) = 0.173mm[w] 木方最大允许挠度，[w] = 500.000/400 = 1.25mm；木方的最大挠度满足要求!4.对拉螺栓计算长边大于或等于600的框架柱，需在长边设φ16对拉螺栓，间距同柱箍。
