二级展开式圆柱齿轮减速器设计.
机械设计课程设计两级展开式圆柱齿轮减速器
机械设计课程设计两级展开式圆柱齿轮减速器-目录课程设计书2二设计要求2三设计步骤21. 传动装置总体设计方案32. 电动机的选择43. 确定传动装置的总传动比和分配传动比54. 计算传动装置的运动和动力参数55. 设计V 带和带轮66. 齿轮的设计87. 滚动轴承和传动轴的设计198. 键联接设计269. 箱体结构的设计2710. 润滑密封设计3011.联轴器设计30四设计小结31五参考资料32机械设计课程设计两级展开式圆柱齿轮减速器一. 课程设计书设计课题:设计一用于带式运输机上的两级展开式圆柱齿轮减速器•运输机连续单向运转，载荷变化不大，空载起动，卷筒效率为0.96(包括其支承轴承效率的损失)，减速器小批量生产，使用期限8年(300天/年)，两班制工作，运输容许速度误差为5%,车间有三相交流，电压380/220V表二. 设计要求1•减速器装配图一张(A1) o2. CAD绘制轴、齿轮零件图各一张(A3)3. 设计说明书一份。
三. 设计步骤1. 传动装置总体设计方案2. 电动机的选择机械设计课程设计两级展开式圆柱齿轮减速器机械设计课程设计两级展开式圆柱齿轮减速器3. 确定传动装置的总传动比和分配传动比4. 计算传动装置的运动和动力参数5. 设计V 带和带轮6. 齿轮的设计7. 滚动轴承和传动轴的设计8. 键联接设计9. 箱体结构设计10. 润滑密封设计11. 联轴器设计1. 传动装置总体设计方案:1. 组成：传动装置由电机、减速器、工作机组成。
2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。
3. 确定传动方案：考虑到电机转速高，传动功率大，将V 带设置在高速级。
其传动方案如下：图一:（传动装置总体设计图）初步确定传动系统总体方案如:传动装置总体设计图所示。
选择V带传动和二级圆柱斜齿轮减速器（展开式）。
传动装置的总效率=0.96 X Q.983X Q.952 X0.97 X0.96 = 0.759 ; 1为V带的效率,n2为轴承的效率,3为第一对齿轮的效率，4为联轴器的效率,5为卷筒轴滑动轴承的效率（因是薄壁防护罩，采用开式效率计算2.电动机的选择电动机所需工作功率为：P = P、/ n = 1900 X1.3/1000 3.25kW,执行机构的曲柄转速为n = =82.76r/mi n ,I经查表按推荐的传动比合理范围，V带传动的传动比「=2〜4 ,I ）。
二级展开式直齿圆柱齿轮减速器毕业设计
论文题目：二级直齿圆柱齿轮减速器毕业设计（论文）任务书院（系）系机电工程专业机械设计及其自动化1.毕业设计（论文）题目：二级齿轮减速器2.题目背景和意义：本次论文设计进行结构设计，并完成带式输送机传动装置中减速器装配图、零件图设计及主要零件的工艺、工装设计。
综合运用机械设计、机械制图、机械制造基础、金属材料与热处理、公差与技术测量、理论力学、材料力学、机械原理。
掌握机械设计的一般程序、方法、设计规律、技术措施，并与生产实习相结合，培养分析和解决一般工程实际问题的能力，具备了机械传动装置、简单机械的设计和制造的能力。
3.设计(论文)的主要内容：带式输送机传动总体设计；带式输送机传动总体设计；主要传动机构设计；主要零、部件设计；完成主要零件的工艺设计；设计一套主要件的工艺装备；撰写设计论文；翻译外文资料等4.设计的基本要求及进度安排（含起始时间、设计地点）：，地点：主要参：转距T=850N•m，滚筒直径D=380mm，运输带工作转速V=1.35m/s 工作条件：送机连续工作，单向运转，载荷较平稳，空载起动，每天两班制工作，每年按300个工作日计算，使用期限10年。
具体要求：主要传动机构设计；主要零、部件设计；设计一套主要件的工艺装备；撰写设计论文；选一典型零件，设计其工艺流程；电动机电路电气控制；翻译外文资料等5.毕业设计（论文）的工作量要求：设计论文一份1.0万~1.2万字装配图1张 A0，除标准件外的零件图9张 A3 设计天数：四周指导教师签名：年月日学生签名：年月日系（教研室）主任审批：年月日带式运输机传动装置传动系统摘要本次论文设计的题目是“带式输送机传动装置的设计及制造”。
进行结构设计，并完成带式输送机传动装置中减速器装配图、零件图设计及主要零件的工艺、工装设计。
本次的设计具体内容主要包括：带式输送机传动总体设计；主要传动机构设计；主要零、部件设计；完成主要零件的工艺设计；设计一套主要件的工艺装备；撰写开题报告；撰写毕业设计说明书；翻译外文资料等。
二级圆柱齿轮减速器设计计算说明书
二级圆柱齿轮减速器设计计算说明书一、设计任务设计一用于带式运输机的二级圆柱齿轮减速器。
运输机工作经常满载，空载启动，工作有轻微振动，两班制工作。
运输带工作速度误差不超过 5%。
减速器使用寿命 8 年（每年 300 天）。
二、原始数据1、运输带工作拉力 F ＝＿_____ N2、运输带工作速度 v ＝＿_____ m/s3、卷筒直径 D ＝＿_____ mm三、传动方案的拟定1、传动方案选用展开式二级圆柱齿轮减速器，其结构简单，效率高，适用在载荷平稳的场合。
2、电机选择选择 Y 系列三相异步电动机，其具有高效、节能、噪声低、振动小、运行可靠等优点。
四、运动学和动力学计算1、计算总传动比总传动比 i ＝ n 电／ n 筒，其中 n 电为电动机满载转速，n 筒为卷筒轴工作转速。
2、分配各级传动比根据经验，取高速级传动比 i1 ，低速级传动比 i2 ，应满足 i ＝ i1 ×i2 。
3、计算各轴转速高速轴转速 n1 ＝ n 电／ i1 ，中间轴转速 n2 ＝ n1 ／ i2 ，低速轴转速 n3 ＝ n2 。
4、计算各轴功率高速轴功率 P1 ＝Pd × η1 ，中间轴功率 P2 ＝P1 × η2 ，低速轴功率 P3 ＝P2 × η3 ，其中 Pd 为电动机输出功率，η1 、η2 、η3 分别为各级传动的效率。
5、计算各轴转矩高速轴转矩 T1 ＝ 9550 × P1 ／ n1 ，中间轴转矩 T2 ＝ 9550 × P2 ／n2 ，低速轴转矩 T3 ＝ 9550 × P3 ／ n3 。
五、齿轮设计计算1、高速级齿轮设计（1）选择齿轮材料及精度等级小齿轮选用______材料，大齿轮选用______材料，精度等级选______。
（2）按齿面接触疲劳强度设计确定公式内各计算数值，计算小齿轮分度圆直径 d1 。
（3）确定齿轮齿数取小齿轮齿数 z1 ，大齿轮齿数 z2 ＝ i1 × z1 。
二级展开式圆柱齿轮减速器设计

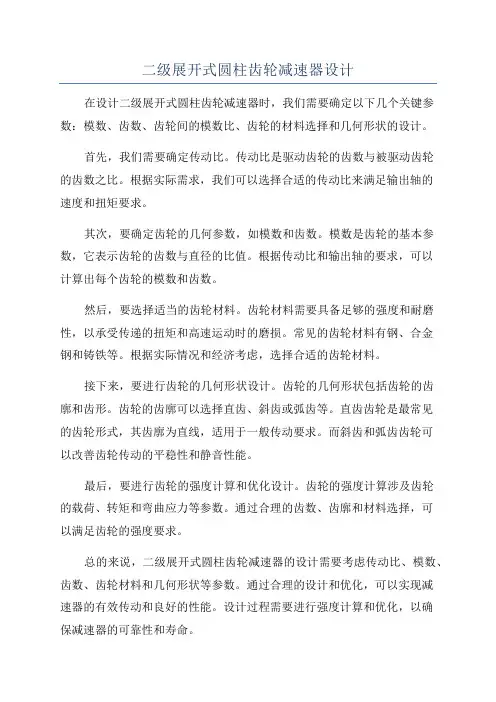

二级展开式圆柱齿轮减速器设计
在设计二级展开式圆柱齿轮减速器时，我们需要确定以下几个关键参数：模数、齿数、齿轮间的模数比、齿轮的材料选择和几何形状的设计。
首先，我们需要确定传动比。
传动比是驱动齿轮的齿数与被驱动齿轮
的齿数之比。
根据实际需求，我们可以选择合适的传动比来满足输出轴的
速度和扭矩要求。
其次，要确定齿轮的几何参数，如模数和齿数。
模数是齿轮的基本参数，它表示齿轮的齿数与直径的比值。
根据传动比和输出轴的要求，可以
计算出每个齿轮的模数和齿数。
然后，要选择适当的齿轮材料。
齿轮材料需要具备足够的强度和耐磨性，以承受传递的扭矩和高速运动时的磨损。
常见的齿轮材料有钢、合金
钢和铸铁等。
根据实际情况和经济考虑，选择合适的齿轮材料。
接下来，要进行齿轮的几何形状设计。
齿轮的几何形状包括齿轮的齿
廓和齿形。
齿轮的齿廓可以选择直齿、斜齿或弧齿等。
直齿齿轮是最常见
的齿轮形式，其齿廓为直线，适用于一般传动要求。
而斜齿和弧齿齿轮可
以改善齿轮传动的平稳性和静音性能。
最后，要进行齿轮的强度计算和优化设计。
齿轮的强度计算涉及齿轮
的载荷、转矩和弯曲应力等参数。
通过合理的齿数、齿廓和材料选择，可
以满足齿轮的强度要求。
总的来说，二级展开式圆柱齿轮减速器的设计需要考虑传动比、模数、齿数、齿轮材料和几何形状等参数。
通过合理的设计和优化，可以实现减
速器的有效传动和良好的性能。
设计过程需要进行强度计算和优化，以确
保减速器的可靠性和寿命。
二级展开式圆柱齿轮减速器设计说明书

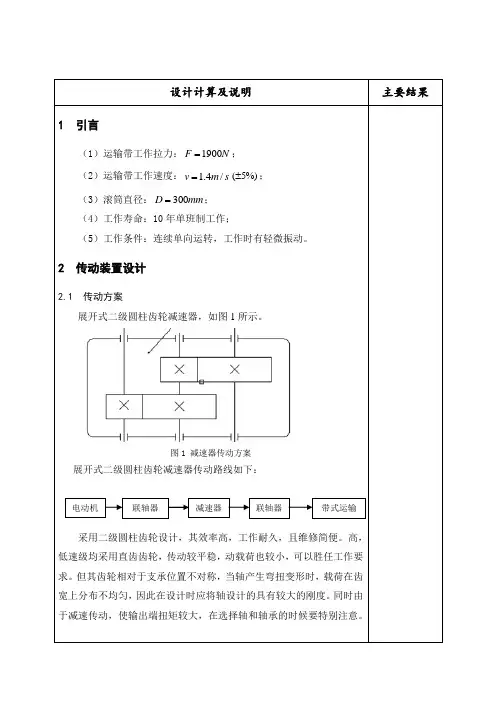

设计计算及说明主要结果1 引言（1）运输带工作拉力：NF1900=；（2）运输带工作速度：smv/4.1=(5%)±；（3）滚筒直径：mmD300=；（4）工作寿命：10年单班制工作；（5）工作条件：连续单向运转，工作时有轻微振动。
2 传动装置设计2.1 传动方案展开式二级圆柱齿轮减速器，如图1所示。
图1 减速器传动方案展开式二级圆柱齿轮减速器传动路线如下：采用二级圆柱齿轮设计，其效率高，工作耐久，且维修简便。
高，低速级均采用直齿齿轮，传动较平稳，动载荷也较小，可以胜任工作要求。
但其齿轮相对于支承位置不对称，当轴产生弯扭变形时，载荷在齿宽上分布不均匀，因此在设计时应将轴设计的具有较大的刚度。
同时由于减速传动，使输出端扭矩较大，在选择轴和轴承的时候要特别注意。
电动机联轴器减速器联轴器带式运输取a aa a功率kw P 79.23= 转速min /175.893r n = 转矩mm N T ⋅=29916034.1.2 初步确定轴的最小直径mm mm n P A d 29.35175.8979.211233330min =⨯== 输出轴的最小直径是安装联轴器处的直径。
选取轴的材料为45钢调质处理。
为使所选轴的直径1d 与联轴器的孔径相适应，故需同时选取联轴器型号。
联轴器计算转矩3T K T A ca =由文献[1]表14-1，考虑到转矩变化很小，取3.1=A Kmm N mm N T K T A ca ⋅=⋅⨯==3889082991603.13转矩 ca T 应小于联轴器公称转矩，选用LT7型弹性套柱销联轴器，其 mm N ⋅⨯310988.388，半联轴器孔径mm d 401= ，故取mm d 401= ，半联轴器长度mm L 112= ，半联轴器与轴配合的毂孔长度mm L 841=。
4.1.3 轴的结构设计（1）拟定方案如下图所示（2）根据轴向定位的要求确定轴的各段直径和长度mm d 29.35min =mmN T ca ⋅=388908LT7转矩 ca T 应小于联轴器公称转矩，选用LT3型弹性套柱销联轴器，其 mm N ⋅⨯31065.26，半联轴器孔径mm d 161= ，故取mm d 161= ，半联轴器长度mm L 42= ，半联轴器与轴配合的毂孔长度mm L 301=。
二级展开式圆柱齿轮减速器设计说明书
二级展开式圆柱齿轮减速器设计说明书一、课程设计书设计一个螺旋输送机传动装置，用普通V带传动和圆柱齿轮传动组成减速器。
输送物料为粉状或碎粒物料，运送方向不变。
工作时载荷基本稳定，二班制，使用期限10年（每年工作日300天），大修期四年，小批量生产。
题号输送机主轴功率Pw/KW 输送机主轴转速n（r/min）7 4.2 115二、设计要求一A0装配图零件图3-4不少于30页设计计算说明书三、设计步骤计算及说明计算结果1.传动装置总体设计方案:（1）传动方案：传动方案如图1-1所示，外传动为V带传动，减速器为二级展开式圆柱齿轮减速器。
123图1-1 传动装置总体设计图(2)方案优缺点：展开式由于齿轮相对于轴承为不对称布置，因而沿齿向载荷分布不均，故要求周有较大的刚度。
该工作机属于小功率，载荷变化不大，可以采用V带这种简单的结构，并且价格便宜，标准化程度高，大幅减低了成本。
图5-1 腹板式带轮图5-2 轮辐式带轮图5-3 轮槽6.齿轮的设计（一）高速级齿轮传动的设计计算20=α22352132212][08.1163621674.058.101.2106734.168.122FdSaFaFFMPazmYYYTKσφσε<=⨯⨯⨯⨯⨯⨯⨯⨯==齿根弯曲疲劳强度满足要求。
7.传动轴的设计和轴承的选用（一）低速轴的设计图7-1低速轴的结构方案图7-2 二级直齿轮减速器【1】初步确定轴的最小直径选取轴的材料为45钢，调质处理。
根据《机械设计》表15-3，取120=A，于是得49.4208.11511.51203333min=⨯==npAd计算及说明计算结果【3】求轴上的载荷 （1）求作用在齿轮的力N N d T F t 26.44491904226802223=⨯==N F F n t r 40.161920tan 26.4449tan =︒⨯==α（2）首先根据轴的结构图（图7-3）做出轴的计算简图（图7-4）。
机械设计课程设计二级展开式直齿圆柱齿轮减速器(全套图纸三维)
（1）. 传动 装置总传动 比 （2）. 分配 传动装置各 传动比
由[1]327 页中表 8-184 选常用的同步转速为1000 r min 的 Y 系列电动 Υ132Μ1− 6 ，
其满载转速为 nω = 960 r min 。
nω =960r min
总传动比： i = nm = 960 = 13.40 nω 71.62
对于两级展开式圆柱齿轮减速器，一般按齿轮浸油润滑要求，即各级大齿轮直径相近
i = 13.40 i1 = 4.19
的条件分配传动比，因此，速器高速级和低速级的传动比分别取 i1 = 4.19 ，i2 = 3.2 。 i2 = 3.2
3. 计 算 传 动装置的 运动和动 力参数
（1）. 各轴 转速的计算
（3）. 确定 电动机转速
卷筒轴作为工作轴，其转速为：
nω
=
6 × 10 4Vm πD
=
6 ×104 ×1.5 π × 400
= 71.62 r
min
nω = 71.62r min
-4-
2. 计算传 动装置的 总传动比 和分配各 级传动比
传动装置总传动比：按[1]11 页中表 2-3 推荐的各传动机构传动比的二级展开式圆柱齿
×
0.97 2
=
0.89
故 Ρo = Ρω KW = 4.63KW = 5.20KW
η
0.89
Ρo = 5.20KW
因载荷平稳，电动机额定功率 Ρm 只需略大于 Ρ o 即可。按[1]327 页中表 8-184Y 系列
闭式三相异步电动机技术数据，选电动机的额定功率为 Ρm =5.5kw
Ρm =5.5kw
= 9550 ΡI nI
= 9950 5.07 = 50.44N ⋅ m 960
机械设计二级圆柱齿轮减速器
机械设计减速器设计说明书系别：专业：学生姓名：学号：指导教师：职称：目录第一部分设计任务书 (1)一、初始数据 (1)二. 设计步骤 (1)第二部分传动装置总体设计方案 (2)一、传动方案特点 (2)二、计算传动装置总效率 (2)第三部分电动机的选择 (2)3.1 电动机的选择 (2)3.2 确定传动装置的总传动比和分配传动比 (3)第四部分计算传动装置的运动和动力参数 (4)（1）各轴转速: (4)（2）各轴输入功率: (5)（3）各轴输入转矩: (5)第五部分 V带的设计 (6)5.1 V带的设计与计算 (6)5.2 带轮结构设计 (8)第六部分齿轮的设计 (10)6.1 高速级齿轮的设计计算 (10)6.2 低速级齿轮的设计计算 (18)第七部分传动轴和传动轴承及联轴器的设计 (26)7.1 输入轴的设计 (26)7.2 中间轴的设计 (31)7.3 输出轴的设计 (37)第八部分键联接的选择及校核计算 (43)8.1 输入轴键选择与校核 (43)8.2 中间轴键选择与校核 (44)8.3 输出轴键选择与校核 (44)第九部分轴承的选择及校核计算 (45)9.1 输入轴的轴承计算与校核 (45)9.2 中间轴的轴承计算与校核 (46)9.3 输出轴的轴承计算与校核 (46)第十部分联轴器的选择 (47)第十一部分减速器的润滑和密封 (47)11.1 减速器的润滑 (47)11.2 减速器的密封 (48)第十二部分减速器附件及箱体主要结构尺寸 (49)12.1 减速器附件的设计与选取 (49)12.2 减速器箱体主要结构尺寸 (54)设计小结 (55)参考文献 (55)第一部分设计任务书一、初始数据设计二级展开式斜齿圆柱齿轮减速器，初始数据T = 650Nm，V = 0.85m/s，D = 350mm，设计年限（寿命）： 5年，每天工作班制（8小时/班）：2班制，每年工作天数：300天，三相交流电源,电压380/220V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一．设计任务书 (2)二．传动方案的拟定及说明 (4)三．电动机的选择 (4)四．计算传动装置的运动和动力参数 (4)五．传动件的设计计算 (5)六．轴的设计计算 (13)七．滚动轴承的选择及计算 (27)八．箱体内键联接的选择及校核计算 (29)九．连轴器的选择 (30)十．箱体的结构设计 (31)十一、减速器附件的选择 (33)十二、润滑与密封 (33)十三、设计小结 (35)十四、参考资料 (36)一、设计任务书：题目：设计一用于带式运输机传动装置中的展开式二级圆柱齿轮减速器1.总体布置简图：1—电动机；2—联轴器；3—齿轮减速器；4—带式运输机；5—鼓轮；6—联轴器2.工作情况：载荷平稳、单向旋转3.原始数据：电动机功率P(kW): 7.5电动机主轴转速V（r/min）： 970使用年限（年）：10工作制度（班/日）：2联轴器效率： 99%轴承效率： 99%齿轮啮合效率：97%4.设计内容：1)电动机的选择与运动参数计算；2)直齿轮传动设计计算；3)轴的设计；4)滚动轴承的选择；5)键和联轴器的选择与校核；6)装配图、零件图的绘制；7)设计计算说明书的编写。
5.设计任务：1)减速器总装配图一张；2)箱体或箱盖零件图一张；3)轴、齿轮或皮带轮零件图任选两张；4)设计说明书一份；6.设计进度：1）第一阶段：总体计算和传动件参数计算1)第二阶段：轴与轴系零件的设计2)第三阶段：轴、轴承、联轴器、键的校核及草图绘制3)第四阶段：装配图、零件图的绘制及计算说明书的编写二、传动方案的拟定及说明：由题目所知传动机构类型为：展开式二级圆柱齿轮减速器。
故只要对本传动机构进行分析论证。
本传动机构的特点是：减速器横向尺寸较小，两大齿轮浸油深度可以大致相同。
结构较复杂，轴向尺寸大，中间轴承受载荷大、刚度差，中间轴承润滑较困难。
三、电动机的选择：由给定条件可知电动机功率7.5kW，转速970r/min,查表得电动机的型号为Y160M--6。
四、计算传动装置的运动和动力参数：考虑到总传动比i=8,由于减速箱是展开式布置，为了使两个大齿轮具有相近的浸油深度，应试两级的大齿轮具有相近的直径，于是可按下式i1 = i)5.1~3.1(因为i=8，所以取i1=3.4，i2=2.35。
五、各轴转速、输入功率、输入转矩：五、传动件设计计算：直齿圆柱齿轮具有不产生轴向力的优点，但传动平稳性较差，在··I---II轴高速传动啮合的两直齿轮（传动比3.4）：II---III轴低速传动啮合的两直齿轮（传动比2.35)六、轴的结构设计和强度校核：第一部分 结构设计1. 初选轴的最小直径：选取轴的材料为45号钢，热处理为调质。
取C=112，[]τT =30~40MPa 1轴 d 1mm mm C nP07.22970425.71123311=⨯=≥，考虑到联轴器、键槽的影响，取mm d 251= 2轴d 2mm mm C nP 75.323.28513.71123322=⨯=≥，取d 2=35mm 3轴 d 3mm mm C nP 96.424.12185.61123333=⨯=≥，取d 3=45mm 初选轴承：1轴高速轴选轴承为6308 2轴中间轴选轴承为6309 3轴低速轴选轴承为6311 各轴承参数见下表：2. 确定轴上零件的位置和定位方式：1轴：由于高速轴转速高，传动载荷不大时，为保证传动平稳，提高传动效率，将高速轴取为齿轮轴，使用深沟球轴承承载，一轴端连接电动机，采用刚性联轴器，对中性好。
2轴：低速啮合、高速啮合均用锻造齿轮，低速啮合齿轮左端用甩油环定位，右端用轴肩定位，高速啮合齿轮左端用轴肩，右端用甩油环定位，两端使用深沟球轴承承载。
3轴：采用锻造齿轮，齿轮左端用甩油环定位，右端用轴肩定位，为减轻轴的重量采用中轴颈，使用球轴承深沟承载，右端连接单排滚子链。
（一）高速轴的结构设计：1）根据轴向定位的要求确定轴的各段直径和长度：a)由于联轴器一端连接电动机，另一端连接输入轴，所以该段直径尺寸受到电动机外伸轴直径尺寸的限制，选为32mm。
b)考虑到联轴器的轴向定位可靠，定位轴肩高度应达2.5mm，所以该段直径选为37。
c)该段轴要安装轴承，，则轴承选用6308型，即该段直径定为40mm。
d)该段轴为轴承安装尺寸，定为46mm。
e)该段为齿轮轴，其分度圆直径为54mm。
f)该段轴为轴承安装尺寸，定为46mm。
g)该段轴要安装轴承，直径定为40mm。
2)各段长度的确定：各段长度的确定从左到右分述如下：h)该段轴连接联轴器，半联轴器与轴配合的毂孔长度为60mm，该段长度定为56mm。
i)该段取60mm。
j)该段安装轴承，参照工作要求长度至少23mm，考虑间隙取该段为30mm。
k)该段综合考虑齿轮与箱体内壁的距离、轴承与箱体内壁距离（采用油润滑），还有二级齿轮的宽度，定该段长度为105mm。
l)该段考虑齿轮的宽度，根据齿轮校核，选定该段60mm。
m)该段轴肩选定长度9mm。
n)该段与c段相同取30mm。
o)轴右端面与端盖的距离为10mm。
（二）中间轴的结构设计：1)拟定轴上零件的装配方案轴的各段直径：a)I段轴用于安装轴承6309，故取直径为45mm。
b)II段为轴肩，直径定为52mm。
c)III段为齿轮轴，分度圆直径为81mm。
d)IV段为定位轴肩，直径为66mm。
e)V段安装齿轮，取直径为52mm。
f) VI安装轴承，直径与I相同，为45mm。
2)根据轴向定位的要求确定轴的各段长度：a)I段轴承安装轴承和挡油环，轴承6309宽度B=25，该段长度选为36mm。
b)II为定位轴肩，取长度为8mm。
c)III段为齿轮轴，长度为86mm。
d)IV段为定位轴肩，取8mmmm。
e)IV段用于安装大齿轮，考虑齿宽长度为52mm。
f)V段用于安装轴承与挡油环,为44mm。
（三）低速轴的结构设计：1)拟定轴上零件的装配方案轴的各段直径a)I段轴用于安装轴承6311，故取直径为55mm。
b)II段该段轴要安装齿轮，考虑到轴肩要有2.5mm的圆角，经强度计算，直径定为60mm。
c)III段为定位轴肩，取72mm。
d)IV安装轴承，与I段相同直径为55mm。
e)V段直径52mmf) VI段直径与弹性注销选择有关，取HL4，直径为45mm。
2)根据轴向定位的要求确定轴的各段长度a)I段轴承安装轴承和挡油环，6011宽度B=29，该段长度选为46mm。
b)II段用于安装大齿轮，考虑齿宽长度为79mm。
c)III段定位轴肩，取73mm。
d)IV段用于安装轴承与挡油环，为36mm。
e)V段长度为60mm。
f)VI长度与联轴器有关，取80mm。
第二部分强度校核I高速轴：当量弯矩法校核II中间轴：III低速轴：七．滚动轴承的选择及计算I高速轴：轴承6308的校核，即轴承寿命校核：轴承寿命可由式⎪⎪⎭⎫ ⎝⎛=F f C f L p P T n h ε6010610进行校核，轴承只承受径向载荷的作用，由于工作温度不高且冲击不大，故查表12-7和12-8可取1.1,0.1==F fP T,取3=ε基本额定动负荷为C=40800N 。
N F F F AH AV R 78526873822221=+=+=N F F F BH BV R 2095717196922222=+=+=则h p P T n F f C f L h 95351970606020951.1408001101036610=⨯⨯==⎪⎭⎫⎝⎛⨯⨯⎪⎪⎭⎫ ⎝⎛ε，该轴承的寿命满足使用10年=250⨯10⨯16=40000h 要求。
II 中间轴：轴承7208C 的校核，即轴承寿命校核：轴承寿命可由式进⎪⎪⎭⎫ ⎝⎛=F f C f L p P T n h ε6010610行校核，轴承只承受径向载荷的作用，由于工作温度不高且冲击不大，故查表13-4和13-6可取1.1,0.1==F fP T，取3ε=基本额定动负荷为C=52800N 。
N F F F AH AV R 46491122451222221=+=+= N F F F BH BV R 398880398722222=+=+=则h p P T n F f C f L h 642973.285606046491.1528001101036610=⨯⨯==⎪⎭⎫ ⎝⎛⨯⨯⎪⎪⎭⎫ ⎝⎛ε， 该轴承的寿命满足使用10年=250⨯10⨯16=40000h 要求。
III 低速轴：轴承72011C 的校核，即轴承寿命校核：轴承寿命可由式610()60t h f C L n P ε=进行校核，轴承只承受径向载荷的作用，由于工作温度不高且冲击不大，故查表13-4和13-6可取取3ε=1.1,0.1==F fP T基本额定动负荷为C=71500N N F F F AH AV R 39671357372822221=+=+=N F F F BH BV R 2103717197622222=+=+=则h p P T n F f C f L h 6039264.121606039671.1715001101036610=⨯⨯==⎪⎭⎫ ⎝⎛⨯⨯⎪⎪⎭⎫ ⎝⎛ε， 该轴承的寿命满足使用10年=250⨯10⨯16=40000h 要求。
八、箱体内键联接的选择及校核计算：1. 传递转矩已知；2. 键的工作长度l=L-b b 为键的宽度；3. 键的工作高度k=0.5h h 为键的高度；4. 普通平键的强度条件为3p 2T 10[]p kld σσ⨯=≤；由于键采用静联接，材料钢，冲击轻微，所以许用挤压应力为MPa p 110][=σ，所以上述键皆安全。
九、联轴器的选择：由于弹性套柱销联轴器结构简单、制造容易、装拆方便、成本较低 、能缓和冲击、吸收震动，所以优先考虑选用它。
1. 高速轴用联轴器的设计计算：由于装置用于运输机，原动机为电动机，所以工作情况系数为5.1=A K ，计算转矩为m N T K T A c ⋅=⨯==7.1091.735.11所以考虑选用，弹性套柱销联轴器TL6其主要参数如下：材料HT200公称转矩m N T n ⋅=250轴孔直径mm d 421=，mm d 322= 主动轴轴孔长mm L 112=，mm L 841= 从动轴轴孔长L=82mm, L 1=60mm 装配尺寸mm A 45=2. 连接链轮联轴器的设计计算：由于装置用于运输机，原动机为电动机，所以工作情况系数为5.1=A K ，计算转矩为m N T K T A c ⋅=⨯==5.8085395.13其转矩比较大，所以选用弹性销柱联轴器HL4，其主要参数如下：材料HT200公称转矩m N T n ⋅=1250 轴孔直径mm d d 4521== 轴孔长mm L 112=，mm L 841=十、箱体的结构设计：箱体结构对减速器的工作性能、加工工艺、材料消耗、质量及成本等有很大影响。
