反激式开关电源设计的思考六-变压器设计实例
反激式开关电源变压器设计原理
反激式开关电源变压器设计原理首先是变比选择。
变压器的变比决定了输入电压和输出电压的比值。
通常情况下，开关电源需要将输入交流电压转换为稳定的直流电压，因此输出电压需要较低。
在选择变比时，考虑到电路的复杂性和功率转换效率，一般选择较大的输入电压和较小的输出电压。
变比的选择也需要考虑到负载的要求和功率转换效率的平衡。
其次是磁芯材料。
变压器的磁芯材料直接影响到电路的性能和效率。
一般情况下，磁芯材料需要具备较高的矫顽力和饱和磁场强度，以实现高效率的电力转换。
常用的磁芯材料有硅钢片、铁氧体和钕铁硼等。
在选择磁芯材料时需要综合考虑材料的价格、性能和可用性。
最后是工作频率。
反激式开关电源变压器工作在高频率下，一般在10kHz至1MHz之间。
高频率的工作可以减小变压器的体积和重量，提高电路的效率和响应速度。
但是，高频率也会增加电路的开关损耗和EMI（电磁干扰）噪声。
因此，在设计反激式开关电源变压器时需要对工作频率的选择进行充分的考虑。
此外，还需要注意的是反激式开关电源变压器的绝缘和散热问题。
由于反激式开关电源工作在高压和高频下，变压器绝缘需要特别注意以防止电路失效和安全事故发生。
同时，由于电路的功率转换过程中会产生大量的热量，因此需要设计合适的散热系统来保证电路的正常运行。
总结起来，反激式开关电源变压器的设计原理包括变比选择、磁芯材料和工作频率的选择。
设计人员需要根据具体的应用需求，综合考虑功率转换效率、体积和重量等因素，选择合适的设计方案。
同时，还需要注意绝缘和散热问题，以保证电路的安全和可靠运行。
反激变压器设计实例

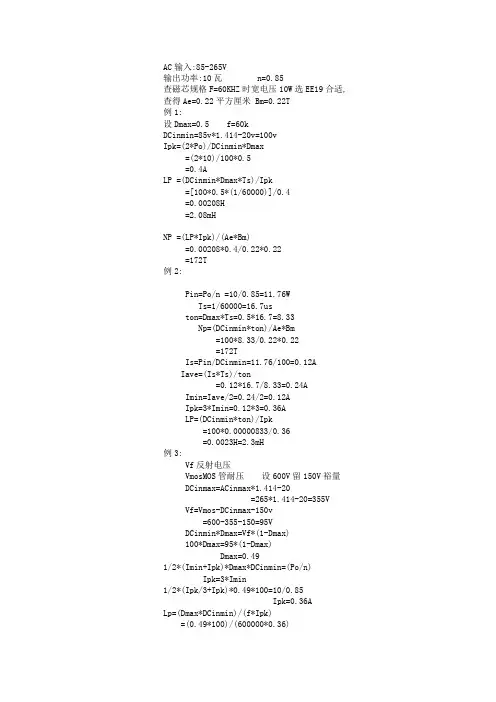

AC输入:85-265V输出功率:10瓦 n=0.85查磁芯规格F=60KHZ时宽电压10W选EE19合适, 查得Ae=0.22平方厘米 Bm=0.22T例1:设Dmax=0.5 f=60kDCinmin=85v*1.414-20v=100vIpk=(2*Po)/DCinmin*Dmax=(2*10)/100*0.5=0.4ALP =(DCinmin*Dmax*Ts)/Ipk=[100*0.5*(1/60000)]/0.4=0.00208H=2.08mHNP =(LP*Ipk)/(Ae*Bm)=0.00208*0.4/0.22*0.22=172T例2:Pin=Po/n =10/0.85=11.76WTs=1/60000=16.7uston=Dmax*Ts=0.5*16.7=8.33Np=(DCinmin*ton)/Ae*Bm=100*8.33/0.22*0.22=172TIs=Pin/DCinmin=11.76/100=0.12AIave=(Is*Ts)/ton=0.12*16.7/8.33=0.24AImin=Iave/2=0.24/2=0.12AIpk=3*Imin=0.12*3=0.36ALP=(DCinmin*ton)/Ipk=100*0.00000833/0.36=0.0023H=2.3mH例3:Vf反射电压VmosMOS管耐压设600V留150V裕量DCinmax=ACinmax*1.414-20=265*1.414-20=355VVf=Vmos-DCinmax-150v=600-355-150=95VDCinmin*Dmax=Vf*(1-Dmax)100*Dmax=95*(1-Dmax)Dmax=0.491/2*(Imin+Ipk)*Dmax*DCinmin=(Po/n)Ipk=3*Imin1/2*(Ipk/3+Ipk)*0.49*100=10/0.85Ipk=0.36ALp=(Dmax*DCinmin)/(f*Ipk)=(0.49*100)/(600000*0.36)=0.0023H=2.2mHNP=(LP*Ipk*10000)/(Bm*Ae)=(0.0023mH*0.36A*10000)/0.22*0.22=171T完成! 回复1帖2帖 xcj-wj 营长4262005-06-12 21:48 路过,支持一下! 回复2帖3帖 philips 旅长22192005-06-13 08:37欢迎指正! 回复3帖4帖 philips 旅长 22192005-06-13 08:39第三例的f 输错了!应该是60000.但结果没错!AC 输入:85-265V输出功率:110瓦 n=0.83F=60KHZ例1:设Dmax=0.5 f=60kDCinmin=85v*1.414-20v=100vIpk=(2*Po)/DCinmin*Dmax=(2*110)/100*0.5=4.4A例2:Pin=Po/n =110/0.83=133WTs=1/60000=16.7uston=Dmax*Ts=0.5*16.7=8.33Is=Pin/DCinmin=133/100=1.33AIave=(Is*Ts)/ton=1.33*16.7/8.33=2.66AImin=Iave/2=2.66/2=1.33AIpk=3*Imin=1.33*3=3.99A为什么我算的出来的峰值电流差别那么大,是不是功率越大,误差越大?我看你的10W 误差是0.04A 啊,我的110W 误差是0.4A 啊?这在可接受的范围内吗?回复15帖162帖 hmwdjcat 工兵 4六2009-08-22 12:45因为在 反激电源拓扑中应该取n=0.75而不是0.85,所以你们的误差比较大, 回复162帖16帖 peterchen0721旅长21012005-08-21 09:02如果反激式照你的評估方式去做那還有幾個考量點請再查一下資料.1.把171T與2.2mH結合去查鐵心資料看AL值為多少(gap問題).2.利用找到的AL值去對照NIpk值(安匝)是否在曲線內.完成以上兩個工作才能說初步完成變壓器設計.否則你的電特性與磁特性無法確定是否配合的上.以上提供參考.回复16帖17帖philips旅长22192005-08-21 14:03说的也是!变压器是不可完全套公式去设计的!我大多也是靠经验来完成!不过套公式!变压器是绝对可工作的!只是某些细节要求可能达不到!。
反激变压器设计实例
反激变压器设计实例设计一个反激变压器是一个非常复杂的工程，需要考虑许多因素，包括输入电压、输出电压、功率需求、电流负载、转换效率等。
在这里，我将给出一个反激变压器的设计实例，以帮助你更好地理解。
假设我们需要设计一个输入电压为220V，输出电压为12V的反激变压器，功率需求为60W。
首先，我们需要确定变压器的转换比。
转换比可以通过输出电压和输入电压的比值来确定。
在本例中，转换比为12V/220V，即0.0545接下来，我们需要确定主电压边（Primary Side）的匝数。
主电压边上的匝数决定了变压器的转化比。
然后，我们需要确定次电压边（Secondary Side）的匝数。
次电压边的匝数通过主电压边的匝数和转换比来计算。
在本例中，次电压边的匝数为1000*0.0545，约为54.5、为了简化设计，可以选择将次电压边的匝数设定为55接下来，我们需要根据功率需求来确定变压器的尺寸。
功率可以通过输入电压和电流来计算。
在本例中，输入电压为220V，功率为60W，那么电流为60W/220V，约为0.27A。
然后，我们可以根据电流负载来确定导线截面积。
在本例中，电流为0.27A，我们可以选择导线截面积为0.5mm²。
接下来，我们需要计算主电压边的绕线长度。
主电压边的绕线长度可以通过主电压边的匝数和导线的长度来计算。
在本例中，主电压边的匝数为1000，并且我们选择导线长度为2m，那么主电压边的绕线长度为1000*2m，约为2000m。
然后，我们需要计算次电压边的绕线长度。
次电压边的绕线长度可以通过次电压边的匝数和导线的长度来计算。
在本例中，次电压边的匝数为55，并且我们选择导线长度为2m，那么次电压边的绕线长度为55*2m，约为110m。
接下来，我们需要计算变压器的转换效率。
转换效率可以通过输出功率和输入功率来计算。
在本例中，输出功率为60W，输入功率可以通过输入电压和电流来计算，即220V*0.27A，约为59.4W。

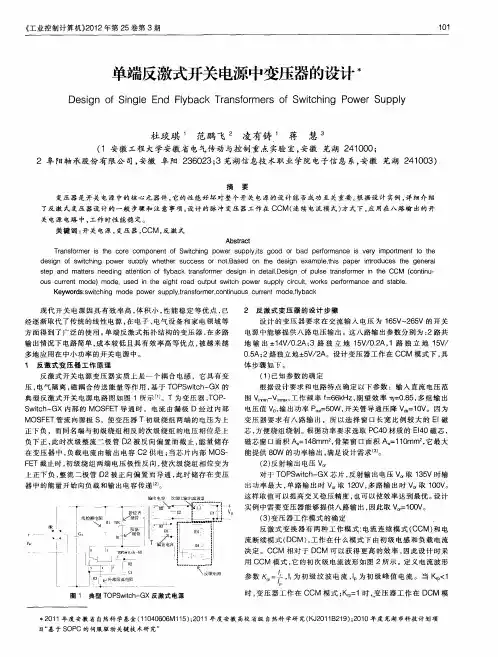

单端反激式开关电源中变压器的设计
