SAS908WHB-3 自采暖温控器说明书
温控器 使用说明书(WIFI版)
插口
深圳唯创知音电子有限公司
2. i-Timer 软件的使用
2.1. 软件基本操作指引
连接至 iTimer
点击直接连接
iTimer V1.00 使用说明书
返回设备列表
菜单
开关按键
a)打开手机 WIFI，连接到 iTimer
b)开启软件后请按操作指引，点击直接连接
c)连接成功后进入控制界面，可进行控制
点击绑定，返回设备列表
绑定成功出现此图标,将网络切换 至手机网络，下拉刷新列表，待设 备条内出现电脑图标时即可点击进 入控制界面进行远程控制
d)长按设备条，弹出提示框
e) 绑定成功，切换网络即可进行远程控制开关
深圳唯创知音电子有限公司
iTimer V1.00 使用说明书
3. 产品应用举例
1、定时充电：如电动车一般充电 8 小时左右，但最高持续充电不超过 12 小时，否则电池寿命将大大缩短。使用定时器，可以定时从晚上 22：00（分时电表 还可省电费）开始充电，充电 8 小时后自动停止充电，这将大大延缓电池使用寿命。i-Timer 手机遥控智能定时器准确控制充电时间，从而保护电动车的心脏（蓄 电池）到达最长的使用寿命，既节省了资金又减少了废电池对环境的污染，还可以方便地控制充电时间在低价电阶段（即每晚 9 点钟后的谷价电），从而降低了 充电费。使用简单方便，物美价廉。除了电动车外，如手机充电，手机充电器至今不能自动停止充电（充满后仍然有微电流给电池充电），严重影响了手机的性 能，充电过量爆炸事件时有耳闻。对各种充电、需要定时关闭的电器的严格管理势在必行。 2、定时热水器：如果一直开着热水器会不停地加热，既不安全而且费电，有了 i-Timer，想让它几点加热都能办到，并且可以远程开启和关闭。 3、定时煮饭：出门逛街，六点半回家，出门前淘好米，定好六点时自动通电煮饭，回到家便有饭吃。定时抽水、水族箱换水。各种需要定时关闭的厨具如酸 奶机、豆浆机等均可使用。 4、定时开关电热毯：特别是家里老人使用电热毯，经常开着就忘了关，真让人提心吊胆。定时器可设置隔一定时间开和关。 5、定时饮水机：许多的饮水机都处于常开的状态，众所周知，饮用水加热六小时以上会产生亚硝酸盐，可致癌、产生血管等疾病。定时开关是最好的解决方 案，从而也延长了饮水机的使用寿命、节约了电能。 6、定时开关电视：电视遥控器关闭电视后，电视机电源仍旧供电，不仅耗电，而且电视机仍旧处于工作状态，不断损耗元件寿命，由于电压经常性不稳定， 给电视电路不断造成冲击，大大缩短电视使用寿命。 7、定时抽水：高层住宅，水压不够要装家庭抽水机的，可以定好，每天的抽水时间如 6:00-8:30,11:30-14:00,18:00-22:00 自动开关抽水机,其它时间不抽。 家里的小假山的抽水，可以定好时间在家时让抽水机工作。 8、小夜灯:每天工作到很晚的您 ,是否想在回到家开门的那一瞬间有一盏为你而亮的灯呢，再也不用黑着去找开关了。 9、鱼缸换气:让生活智能化吧，您就少操点心吧！腾出时间多潇洒下。
温控器说明书

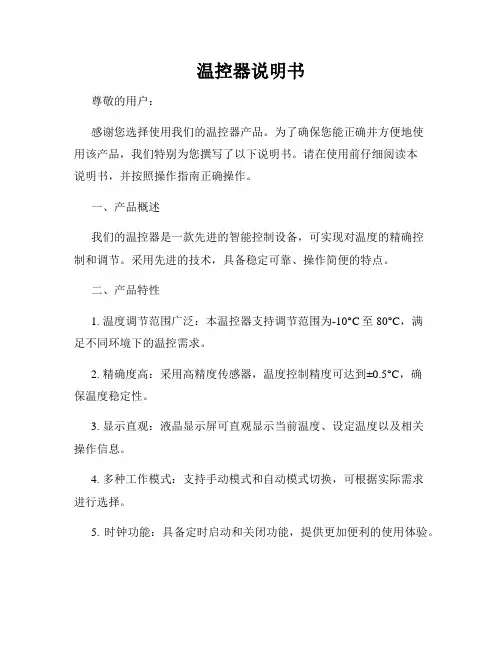

温控器说明书尊敬的用户：感谢您选择使用我们的温控器产品。
为了确保您能正确并方便地使用该产品，我们特别为您撰写了以下说明书。
请在使用前仔细阅读本说明书，并按照操作指南正确操作。
一、产品概述我们的温控器是一款先进的智能控制设备，可实现对温度的精确控制和调节。
采用先进的技术，具备稳定可靠、操作简便的特点。
二、产品特性1. 温度调节范围广泛：本温控器支持调节范围为-10°C至80°C，满足不同环境下的温控需求。
2. 精确度高：采用高精度传感器，温度控制精度可达到±0.5°C，确保温度稳定性。
3. 显示直观：液晶显示屏可直观显示当前温度、设定温度以及相关操作信息。
4. 多种工作模式：支持手动模式和自动模式切换，可根据实际需求进行选择。
5. 时钟功能：具备定时启动和关闭功能，提供更加便利的使用体验。
6. 报警功能：当温度达到设定的上下限值时，温控器会发出警报提醒，确保温度安全。
三、安装步骤1. 请将温控器正确安装在所需控制的设备上，并确保电源连接正常。
2. 打开电源开关，温控器将自动进入工作状态。
3. 根据实际需求，设置温度范围、工作模式以及定时功能。
四、功能操作1. 温度调节：通过旋转控制按钮可以调节设定温度，逆时针旋转降低温度，顺时针旋转提高温度。
2. 工作模式切换：通过长按控制按钮，可实现手动模式和自动模式间的切换。
3. 定时功能设置：按下定时设置键，并依照提示进行相应设置，可以实现定时启动和关闭功能。
五、注意事项1. 请确保温控器的安装牢固，避免受到外力的振动或碰撞。
2. 请勿将温控器接触到水、油等液体，以免损坏设备。
3. 在进行温度调节时，请根据实际需求适度调整，避免过度升温或过度降温。
4. 请勿在高温或湿度较大的环境中使用温控器，以免影响性能和寿命。
5. 请勿随意拆卸温控器，否则会造成设备损坏或安全隐患。
六、故障排除1. 温控器无法启动：请检查电源是否接通，电源线是否连接正常。
温控器说明书

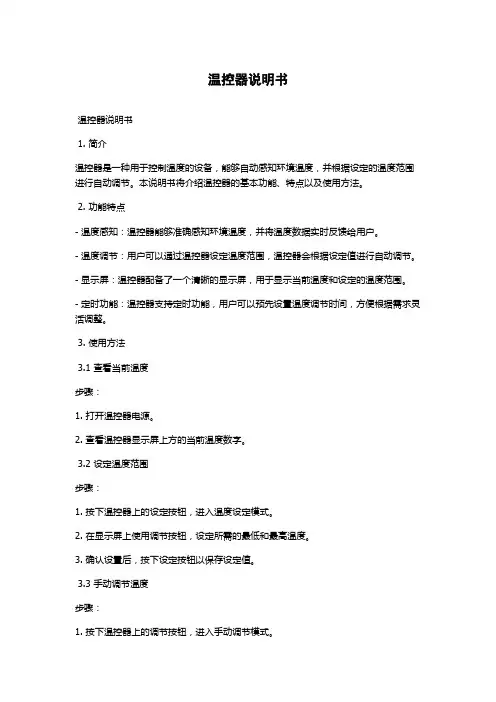

温控器说明书温控器说明书1. 简介温控器是一种用于控制温度的设备，能够自动感知环境温度，并根据设定的温度范围进行自动调节。
