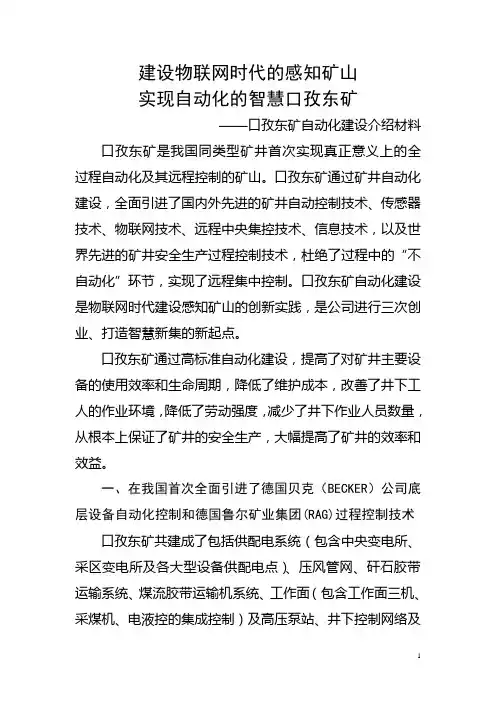

口孜东矿自动化介绍材料
建设物联网时代的感知矿山实现自动化的智慧口孜东矿——口孜东矿自动化建设介绍材料口孜东矿是我国同类型矿井首次实现真正意义上的全过程自动化及其远程控制的矿山。
口孜东矿通过矿井自动化建设，全面引进了国内外先进的矿井自动控制技术、传感器技术、物联网技术、远程中央集控技术、信息技术，以及世界先进的矿井安全生产过程控制技术，杜绝了过程中的“不自动化”环节，实现了远程集中控制。
口孜东矿自动化建设是物联网时代建设感知矿山的创新实践，是公司进行三次创业、打造智慧新集的新起点。
口孜东矿通过高标准自动化建设，提高了对矿井主要设备的使用效率和生命周期，降低了维护成本，改善了井下工人的作业环境，降低了劳动强度，减少了井下作业人员数量，从根本上保证了矿井的安全生产，大幅提高了矿井的效率和效益。
一、在我国首次全面引进了德国贝克（BECKER）公司底层设备自动化控制和德国鲁尔矿业集团(RAG)过程控制技术口孜东矿共建成了包括供配电系统（包含中央变电所、采区变电所及各大型设备供配电点）、压风管网、矸石胶带运输系统、煤流胶带运输机系统、工作面（包含工作面三机、采煤机、电液控的集成控制）及高压泵站、井下控制网络及通讯系统、井下主要煤仓及矸石仓、道岔控制等9个井下自动化子系统的建设。
1、实现了采煤工作面主要设备的“一键式”起停在地面集控中心实现了对首采工作面的采煤机、刮板运输机、转载机、破碎机、顺槽皮带和泵站等设备和系统的“一键式”启停。
通过井下工作面操作台上的总控设备，实现了对工作面、顺槽、供电、泵站、转载、破碎、刮板、支架电液控制系统、采煤机等设备监控信息的全面集成，实现了对工作面各系统的综合自动化控制。
采用了红外线引动、位置速度检测、计算机集中控制等方式，使采煤机、刮板输送机、液压支架等设备自动完成割煤、运输、液压支架移设和顶板支护等生产流程，实现了工作面自动化生产。
工作面顺槽计算机通过矿井通讯线路、光纤等介质经Intranet工业以太环网和矿井及公司远程集控中心实现信息交流与通讯控制。

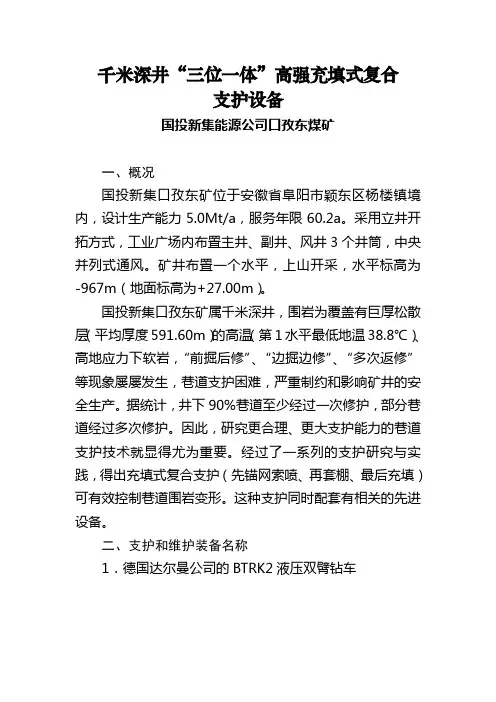

三位一体高强充填式复合支护设备——国投新集能源公司口孜东煤矿
千米深井“三位一体”高强充填式复合支护设备国投新集能源公司口孜东煤矿一、概况国投新集口孜东矿位于安徽省阜阳市颖东区杨楼镇境内，设计生产能力5.0Mt/a，服务年限60.2a。
采用立井开拓方式，工业广场内布置主井、副井、风井3个井筒，中央并列式通风。
矿井布置一个水平，上山开采，水平标高为-967m （地面标高为+27.00m）。
国投新集口孜东矿属千米深井，围岩为覆盖有巨厚松散层（平均厚度591.60m）的高温（第1水平最低地温38.8℃）、高地应力下软岩，“前掘后修”、“边掘边修”、“多次返修”等现象屡屡发生，巷道支护困难，严重制约和影响矿井的安全生产。
据统计，井下90%巷道至少经过一次修护，部分巷道经过多次修护。
因此，研究更合理、更大支护能力的巷道支护技术就显得尤为重要。
经过了一系列的支护研究与实践，得出充填式复合支护（先锚网索喷、再套棚、最后充填）可有效控制巷道围岩变形。
这种支护同时配套有相关的先进设备。
二、支护和维护装备名称1．德国达尔曼公司的BTRK2液压双臂钻车2．德国GTA掘进自动化支护平台3．德国DH-L2000侧卸式铲车4．德国沙尔夫公司单轨吊5．德国GTA公司AMG2700型架棚机6．德国OLKO公司全自动物料输送系统7．三一重工EBZ200掘进机三、主要技术特点1．液压双臂钻车是德国DH矿业公司生产的全新一代凿岩台车，行驶速度为0.3m/s，总重量约24T，长13.35m，宽1.70m，高1.75m。
该钻车配有两个各驾驶室、两个机械箱，每个机械箱都有一个双泵系统，专门用于在采矿和隧道工程中钻孔和安装锚杆。
该钻车的最大特点是能够两人同时作业，进行钻孔和安装锚杆，大大提高了工作效率，为提升矿井自动化建设水平、建设快速自动化掘进线奠定坚实的基础。
原掘进采用风锤打眼，全断面需要5～6部风锤，10～12人；现在采用液压双臂钻车打眼，仅需5～7人；而且每循环打眼时间由原来的超过3小时减少为现在的1个多小时，大大提高了施工工效。

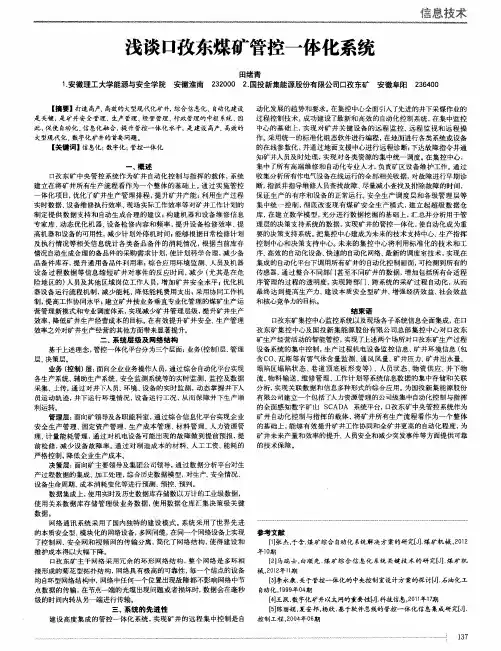

浅谈口孜东煤矿管控一体化系统
浅谈 口孜东煤矿管控一体化系统
１ ． 安徽理工大学能源与安全学院
田绪青 安徽淮南 ２ ３ ２ ０ ０ ０ ２ ． 国投 新集能源股份有限公司口孜 东矿 安徽阜阳 ２ ３ ６ ４ ０ ０
【 摘 要】 打造 高产、 高效的大型现 代化矿井， 综合 信息化、 自 动化建设 动 化发展 的趋 势和要 求。 在集 控中心全面 引入了先进 的井下采 煤作业的
【 关键 词】信息化 ； 数字化； 管控一体化
一
概 述 口孜 东矿 中央管 控 系统 作为矿 井 自动化控 制 与指挥 的 载体 ， 系统 收集分 析所有作 电气设备在线运行 的全部 相关收据 ， 对故 障进行早期诊 建立 在将矿 井所有生 产流程 看作为一 个整 体的 基础上 。通过 实施 管控 断 ， 指派并 指导 维修人 员查找 故障 、 尽量减小 查找及 排除故 障的时 间， 体化项 目， 优化了矿井 生产 管理排 程 ， 提升矿 井产能 ； 利用 生产 过程 保 证生 产的 有序和 设备 的正常运 行。 安 全生 产调 度层和 各级 管理 层等
采集、上传。 通 过 对井下人员、 环境 、 设备 的实时监 测 ， 动态掌 握 井下人 分析， 实现 关联数 据和信息 多种形式 的综 合应 用。 为国投新集 能源股 份 员运 动轨 迹 ， 井 下运 行环 境情况 ， 设备 运行工 况 ， 从而保 障井下生产 顺 有限公司建立一个包 括了人力资源管 理的公司级集 中自 动化控 制与指 挥 的全面感 知数 字矿 山 Ｓ Ｃ Ａ Ｄ Ａ 系统平 台， 口孜东矿 中央管控 系统 作为 利运 转。 动 化控 制与 指挥 的载体 ， 将矿 井所有生 产流 程看 作为一 个整 体 管理层 ： 面 向矿 领导及各职能科室 ， 通过 综合 信化平 台分 为三个层面 ： 业务（ 控制 ） 层、 管理 设备系统 的集 中控 制 ， 生产 过程 机 电设备 监控信 息、 矿 井环境 信息 （ 包 含Ｃ Ｏ、 瓦斯等 有害气体含量 监测 、 通风风 量、 矿 井压 力、 矿井 出水 量、 层、 决策层。 业务 （ 控 制） 层： 面 向企业 业务操作人员， 通过综 合 自 动化 平台实现 塌 陷区塌陷状 态 、 巷 道顶 底 板 形变等 ） 、 人员状 态 、 物 资供 应、 井下物 各生产系统 、 辅助生 产系统 、 安全监 测系统等 的实时监 测、 监控 及数据 流 、 物 料输 送 、 维修 管理 、 工作计 划等 系统信 息数据 的集 中存储 和关联
煤矿高压供电安全技术(三篇)
煤矿高压供电安全技术一.加强领导，落实责任１.•机电科（部门）都要有一名副科长或一名工程技术人员分管供电管理工作，负责全矿、厂、公司的安全供电和电力自动化系统的运行管理。
２.•各生产、生活后勤等工区要明确分管供电管理的副区长或工程技术人员，负责本工区的供电管理。
３.•各院、校、公司等单位要明确供电管理技术负责人，具体做好本单位的供电管理。
4.依据“山东煤矿安全生产检测检验工作管理办法”（鲁煤安监科字[xx]194号）的有关规定，在用电气设备必须进行年度检验，并取得“安全检验合格证”。
二.运行方式１.35KV矿井电源线路应保证主回路运行，•备用回路带电备用。
２.矿井电源线路为6KV直配线，两回路或三回路同时供电时，母线应采取分段运行。
３.6KV供电系统，凡是双回路供电的，一律对应采取分列运行。
４.变电所直流操作电源应设置两台站用变压器，一台运行，一台备用，正常供电时应运行其备用回路的一组站用变压器（配用大容量蓄电池的可不受此限制）。
三.电气预防性试验㈠.试验分工１.矿井主变压器、高压断路器、下井电力电缆、绝缘油、避雷装置由具备安全生产检测检验资质的机构进行检测检验。
２.•降压站主变压器绝缘油发现异常，必须到电业部门加做色谱分析，以便进一步分析和判断。
新投运或运行中的主变压器换油，绝缘油必须经地区电业部门检验合格后方可使用。
㈡.试验周期１.•每年统计用电负荷及短路电流计算，按《煤矿电气试验规程》中的附录3-1(3-2)的要求计算继电保护整定值，经单位分管技术负责人审核后，进行整定试验。
当矿井有两个以上的降压站时，必须配有继电保护配置、整定方框示意图。
２.•降压站及地面变配电所配电系统继电保护装置每年进行一次整定试验；井下中央配电所配电系统继电保护装置每半年进行一次整定试验;用电负荷变动和事故拒动以及越级跳闸时，随时进行整定试验。
３.•发、变、输、配电的主要设备和缆线，每年按《煤矿电气试验规程》规定的主要项目进行预防性试验;•每年对各类充油设备提取油样，按规定的分工范围进行简化试验;•每年对变配电场所配用的绝缘防护用品进行耐压试验，试验后的绝缘用品必须有合格标志、试验日期;•各种试验结果要有试验报告备查。
矿山电力供应与高压设备操作
高压设备操作流程
开启设备
按照规定的顺序和步骤开启高压 设备，确保设备正常启动。
运行监控
在设备运行过程中，密切监控设备 的各项参数，确保设备正常运行。
关闭设备
在设备关闭前，确保设备已经完成 所有操作，并按照规定的顺序和步 骤关闭设备。
高压设备操作注意事项
严禁带电操作
在操作高压设备时，严禁带电操 作，必须确保设备已经完全断电
在进行电力操作时，必须使用绝缘工具，如绝缘手套、绝缘鞋等， 以防止触电事故的发生。
定期检查设备
定期对矿山电力设备进行检查，确保设备的正常运行，及时发现并 排除设备故障，防止触电事故的发生。
防止过载的措施
合理配置负载
01
在矿山电力供应中，应合理配置负载，避免设备过载运行，防
止设备损坏和事故的发生。
使用保护装置
。
注意安全距离
在操作高压设备时，操作人员必 须保持足够的安全距离，防止发来自生电击事故。定期维护与检查
定期对高压设备进行维护和检查 ，确保设备的正常运行和安全性
。
03
矿山电力供应安全措施
防止触电的措施
严格遵守操作规程
在进行矿山电力操作时，必须严格遵守安全操作规程，确保工作 人员的人身安全。
使用绝缘工具
矿山电力供应与高压 设备操作
汇报人：可编辑 2023-12-31
目录
• 矿山电力供应系统概述 • 高压设备操作规程 • 矿山电力供应安全措施 • 矿山电力供应故障处理 • 高压设备维护保养 • 矿山电力供应与高压设备操作实例分析
01
矿山电力供应系统概述
矿山电力供应的重要性
01
02
03
保证矿山正常生产
电气自动化论文
上海电力学院成教院本科毕业设计（论文）题目：口孜东矿110KV变电所综合自动化系统改造专业：电气工程及自动化年级:2008（合肥）学生姓名：学号：14080017指导教师:2010年9月口孜东矿110KV变电所综合自动化系统改造摘要：口孜东煤矿110KV变电所综合自动化系统在二十世纪九十年代建成投运，已经成功运行了十年。
但在运行过程中，也暴露了一些不足，同时由于长时间运行引起设备老化以及更换装置后版本不统一的情况也给变电所的安全运行工作带来隐患.随着计算机技术、通信技术以及网络技术等多项科学技术的不断发展，当今的变电站综合自动化系统的硬件和软件方面都有了巨大的变化，所以对变电所的升级改造工作是十分必要的,而且条件也是成熟的。
本文就口孜东煤矿110KV变电所综合自动化系统改造过程中遇到的问题及解决方法做出了叙述，系统改造完成后，使口孜东煤矿供电可靠性得到了很大的提高,为安全生产奠定了坚实的基础。
关键词：110KV变电所综合自动化；改造AbstractThe automatic system of 110KV transformer station in kouzidongkuang mine has been functioned since the 90s of 21st century。
But during this process ，some disadvantages are revealed。
For example, after the equipment has been used for too long time ，if it was changed we cannot certify that the new device will fit well，and these would bring dangers for the whole station. With the development of computer、signal communication and the internet，today’s automatic system of transformer station changed a lot both in hardware and software. So it’s necessary to be upgrated。
煤矿高压供电安全技术规
煤矿高压供电安全技术规
范通常包括以下内容：
1. 设备选择和安装：规定高压供电设备的选择、安装和布局要求，包括变电站、配电装置、开关设备等。
2. 设备运行和维护：规定高压供电设备的运行和维护要求，包括操作规程、检修计划和维护记录等。
3. 绝缘配合：规定高压设备之间的绝缘配合要求，包括绝缘均衡和接地导线的绝缘保护等。
4. 过电压保护：规定高压供电设备的过电压保护要求，包括避雷器、过压保护器等的安装和调试。
5. 过电流保护：规定高压供电设备的过电流保护要求，包括保护装置的类型选择、整定和接线等。
6. 线路维护：规定高压供电线路的维护要求，包括巡视检查、松动检修、排除故障等。
7. 事故处理：规定高压供电设备事故处理的应急措施和程序，包括停电、排除故障、事故报告等。
8. 周围环境保护：规定高压供电设备周围环境保护要求，包括防雷、防雨、防凝露等。
以上是一般煤矿高压供电安全技术规范的一些内容，具体要求还需根据实际情况和相关法规进行制定。
第 1 页共 1 页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
制定：审核：机电副总：机电矿长：
口孜东矿高压供电系统运行方案
一、总则
方案目的：为了保障本矿井供电系统的安全性、可靠性、优质性、经济性，防止和减少本矿供电系统大面积停电、电力设施大范围受损、重要用户停电等重特大事故的发生，保证矿井供电安全，依照有关法规，并结合我矿生产特点，制定本方案。
编制依据：本预案依据《中华人民共和国电力法》、《电力保护条例》并结合本矿实际制订。
适用范围：本方案适用于口孜东矿高压供电系统。
二、口孜东矿高压供电系统现运行方式
我矿110KV 773线路来自颍上220KV花园变电所，带电运行；110KV 788线路来自阜阳220KV邢集变电所，充电备用。
110KV 1号主变带10KV两段母线运行，110KV 2号主变热备用。
下级10KV主井车房变电所、副井车房变电所、压风机房变电所、通风机房变电所、瓦斯抽放站变电所、注氮车间变电所、生产系统变电所、锅炉房变电所、单身公寓变电所、选煤厂变电所、日用消防泵房变电所、综合机房变电所、13-1采区变电所双回路供电；井下中央变电所四回路供电；矸石山变电所、水源井电源配电点、综采库房变电所、金属支架车间变电所、新建单身楼电源配电点、铁路动力电源配电点单回路供电运行。
110KV变电所10KV两段母线采用同一套动态补偿系统进行无功补偿及消谐。
三、安全供电主变运行方式分析：
从安全供电方面定性地分析我矿110KV主变压器最佳运行方式，考虑到我矿大功率电机负荷分布实际情况，拟将我矿两台110KV主变压器将采取分列运行方式。
并将主井提升绞车电机和副井提升绞车电机负荷分布在无功补偿及滤波功能较好的动态补偿系统中，并尽量减少其他不稳定负荷的影响。
四、调整后运行方式
1、110KV 773线路带电运行，110KV 788线路充电备用，，110KV 1号主
变带10KV I段母线运行，110KV 2号主变带10KV II段母线运行。
2、10KV主井东车房变电所用本变电所AH01号进线开关柜（电源来自
110KV变电所10KV I段母线AH103号开关柜）带全部负荷，AH08号开关柜带电备用。
3、主井西车房变电所用本变电所AH06号进线开关柜（电源来自110KV
变电所10KV I段母线AH159号开关柜）带全部负荷，AH01号开关柜带电备用。
4、副井车房变电所用本变电所AH01号进线开关柜（电源来自110KV变电
所10KV I段母线AH105号开关柜）带全部负荷，AH12号进线开关柜带电备用。
5、压风机房变电所用本变电所AH10号进线开关柜（电源来自110KV变电
所10KV II段母线AH210号开关柜）带全部负荷，AH01号进线开关柜带电备用。
6、通风机房变电所用本变电所AH10号进线开关柜（电源来自110KV变电
所10KV II段母线AH208号开关柜）带全部负荷，AH01号进线开关柜
带电备用。
7、瓦斯抽放站变电所用本变电所AH14号进线开关柜（电源来自110KV
变电所10KV II段母线AH216号开关柜）带全部负荷，AH01号进线开关柜带电备用。
8、注氮车间变电所、生产系统变电所、锅炉房变电所、单身公寓变电所、
选煤厂变电所、日用消防泵房变电所、综合机房变电所采取两段母线分列带电运行方式。
9、井下中央变电所采取四段母线分列带电运行供电。
10、13-1采区变电所双回路供电均采取两段母线分列带电运行方式。
11、矸石山变电所、水源井电源配电点、综采库房变电所、金属支架车
间变电所、新建单身楼电源配电点、铁路动力电源配电点单回路供电运行。
12、110KV变电所10KV I段母线采用动态补偿系统进行无功补偿及消
谐，II段母线采用静态补偿柜进行无功补偿。
五、执行本方案的安全技术措施：
1、在110KV变电所AH159号开关柜（带主井东车房和主井西车房公用
第二路电源柜）负荷未搭火之前，主井东车房变电所AH08号开关柜合闸，对主井西车房变电所供电（此时主井东、西车房负荷均由110KV变电所I段母线上的AH103号开关柜带）。
2、副井车房变电所AH07号联络开关柜合闸，AH01号进线开关柜合闸
带全部负荷，AH12号进线开关柜分闸带电备用。
3、主井东、西车房变电所和副井变电所高压供电系统运行方式，要严
格执行本方案，除非涉及到人员及设备抢险或遇特殊情况由矿领导书面批准，否则不准擅自改动。
4、注氮车间变电所、生产系统变电所、锅炉房变电所、单身公寓变电
所、选煤厂变电所、日用消防泵房变电所、综合机房变电所、13-1采区变电所联络柜必须分断，不经矿领导批准并出具书面申请，且有供电队人员参与，不得随意合上联络柜及倒换电源。
5、所有10KV联络开关分段的变电所，低压联络开关禁止合闸。
6、井下中央变电所II-7号联络高防必须分断，不经矿领导批准并出
具书面申请，且有供电队人员参与，不得随意合上联络柜及倒换电源。
7、执行本方案过程中，高压倒电顺序安排如下：
1)110KV变电所依次合上2#主变接地开关0702，合上2#主变高压侧
开关702，合上10KV II段母线进线开关AH222，拉开10KV联络开
关AH201。
倒电负责人：宋长举
2)合上主井东车房变电所10KV联络开关AH08，合上主井西车房变电
所联络开关AH06，拉开主井西车房变电所进线开关AH01。
倒电负
责人：陶华坤
3)合上副井车房变电所10KV联络开关AH07，拉开副井车房变电所
10KV II段进线开关AH12。
倒电负责人：陶华坤
4)合上压风机房变电所10KV联络开关AH05，拉开压风机房变电所
10KV I段进线开关AH01。
倒电负责人：陶华坤
5)合上通风机房变电所10KV联络开关AH05，拉开通风机房变电所
10KV I段进线开关AH01。
倒电负责人：陶华坤
6)合上瓦斯抽放站变电所10KV联络开关AH07，拉开瓦斯抽放站变电
所10KV I段进线开关AH01。
倒电负责人：宋长举
7)合上注氮车间变电所I段进线开关AH04，拉开注氮车间变电所联络
开关AH07。
倒电负责人：宋长举
8)合上生产系统变电所I段进线开关AH02，拉开生产系统变电所联络
开关AH09。
倒电负责人：李文正
9)合上选煤厂变电所II段进线开关AH16，拉开选煤厂变电所联络开
关AH08。
倒电负责人：李文正
10)所有牵涉到本方案的高压操作任务务必在2012年4月1日前完成。
11)执行本操作时，供电队技术人员要在现场监护操作。
8、停送电严格执行停送电制度，根据操作票、工作票，经现场审查核
实，确认无误，方可操作。
9、高压倒电操作时要严格执行操作监护制，和手指口述制度。
操作票
必须按顺序执行，不得跳项、漏项，不准擅自更改操作票内容及操作票顺序。
操作过程中，不得随便更换操作监护人。
10、倒电过程中，发现电气闭锁装置动作，值班员应停止操作，冷静分
析，并报告值班负责人。
严禁解锁继续操作。
11、操作人员必须穿戴好经试验合格、有效期内的绝缘靴和绝缘手套。
12、在高压倒电期间，各单位尽量减少高压操作次数。
13、拉开的高压进线开关和联络开关上要挂设“禁止送电”警示牌。
14、倒电结束后110KV变电所值班人员要加强巡视，时刻注意I段、II
段电流电压的变化，参数出现异常时必须立即向队里值班领导汇报。
并
随时对矿井的负荷进行监控，做到I段、II段功率因数在0.90—0.99之间，以保证矿井安全经济用电。
