80系列质量流量计累积流量设置和复位
80系列质量流量计累积流量设置和复位
按键控制键，键
同时按键步步退出功能矩阵到主显示页位置，同时按键并保持3秒以上直接回到主显示页位置，同时按键取消数据输入。
按进入菜单，再按键找到TOTALIZER1（累积流量1）,TOTALIZER1(测量模式：BANLANCE双向)、TOTALIZER2(测量模式：FORWARD正向)、HANDINGTOTALIZER 3种累积模式，一般出厂时选用TOTALIZER1。
输入密码：0080，也可以直接输入“80”，当从左向右数第三个“*”号变成回车键后按“E”确认就可。
修改累积流量单位
累积流量累积模式累积流量复位
密码：0080累积流量单位修改成：YSE复位
重新确认复位
该资料仅供参考，若有异议，请以随设备附带的操作手册为准。

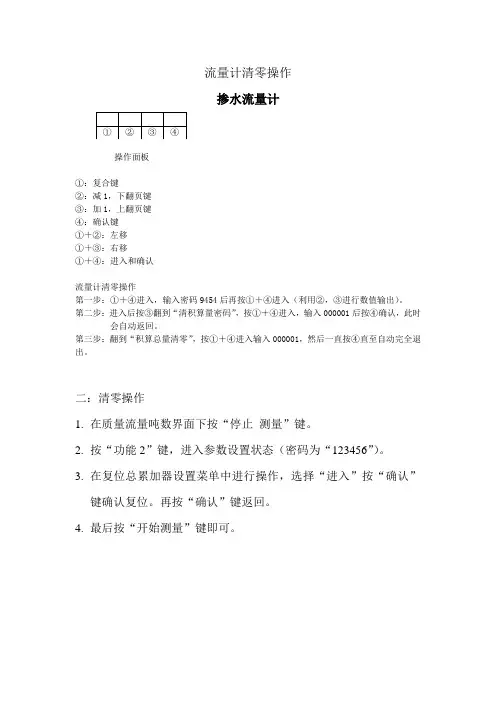

质量流量计和掺水清零操作步骤---浙江精华
流量计清零操作
掺水流量计
操作面板
①：复合键
②：减1，下翻页键
③：加1，上翻页键
④：确认键
①＋②：左移
①＋③：右移
①＋④：进入和确认
流量计清零操作
第一步：①＋④进入，输入密码9454后再按①＋④进入（利用②，③进行数值输出）。
第二步：进入后按③翻到“清积算量密码”，按①＋④进入，输入000001后按④确认，此时会自动返回。
第三步：翻到“积算总量清零”，按①＋④进入输入000001，然后一直按④直至自动完全退出。
二：清零操作
1.在质量流量吨数界面下按“停止测量”键。
2.按“功能2”键，进入参数设置状态（密码为“123456”）。
3.在复位总累加器设置菜单中进行操作，选择“进入”按“确认”
键确认复位。
再按“确认”键返回。
4.最后按“开始测量”键即可。
智能流量积算仪lks80说明书
智能流量积算仪lks80说明书lks80智能流量积算仪采用PC主板，内置强大的运算功能。
支持全中文界面，可将常用公式进行编写。
能满足日常生产生活的各种计量需求。
使用方便，不受空间限制，只要有数据就能实现快速计算。
支持数据采集、存储、流量转换等功能。
适用于工业场所、计量单位及计量产品的综合测量控制管理。
•1、使用说明使用时，只需将大数值转换为小数值，并保存成文档；将小数值转化为大数值时，通过转换软件对大数值进行处理。
将数据存入数据库中。
数据库界面为全中文显示界面，采用FLASH格式自动编写数据。
可直接编辑和修改数据。
数据库管理中心可设置参数的设置。
•2、产品性能说明l支持数据采集、存储、流量转换等功能，可将常用公式进行编写，并将公式用键盘输入。
l自动完成流量积算及存储工作，并自动存储所有数据至RS485通讯接口，可实时传输至通讯网络。
l流量计安装时，须按相关安装说明操作。
l流量计安装后，应定期检查流量积算仪安装质量的情况。
若有脱落现象，应及时维修更换。
l流量计运行期间需定期保养，以保持流量计测量精度和稳定性。
l安装前必须仔细检查流量计是否存在故障隐患。
•3、产品使用注意事项：l流量积算仪严禁与易燃易爆物品、强腐蚀性物质及腐蚀性气体接触，防止触电、因爆炸而引起的人身伤害；l不允许在有水或水蒸气的情况下使用；l流量计正常工作时，不得接任何电气设备；l仪器在使用中出现故障，请与本公司联系，我们将派专业人员进行维修；l 当仪表连续显示2小时以上温度不变且无明显温度变化时，说明仪表已失效需重新更换新的仪表，否则仪器损坏无法修复。
l流量计出现报警时，请注意可能有金属异物进入并需要立即停机取出物更换合格配件。
l流量计出现过热现象时应立即停止使用（如温度超过200℃）。
E+H质量流量计调试演示教学
E+H质量流量计调试80系列质量流量计的的调试指导1.1分体式流量计接线传感器线侧接线图如下上侧为变送器表头腔室内接线，颜色对应如下：4-grey 灰色5-屏蔽6-green 绿色7-屏蔽8-yellow黄色+屏蔽9-pink粉红色10-屏蔽11-white 白色12-屏蔽41-对应线的标号142-对应线的标号2下侧为传感器侧接线腔室的接线对应关系同上。
电源/信号侧接线图：1和2为220伏电源，26（+）和27（-）为4-20毫安信号有源输出，四线制。
参数调试1、测量单位设置：在测量画面下，按“E”，进入主干菜单，按下“+”或者“-”，选择 SYSTEM UNIT （测量单位），按“E”进入，出现UNIT MASS FLOW（质量流量单位），按“+”或者“-”来选择单位为t/h，修改完成用“E”确认。
接着按E，然后找到，用+或者-修改为t。
初次修改选项时会弹出一个权限密码ACCESS CODE ，用“+”或者“-”输入密码80，按“E”确认密码并激活参数修改权限。
同时按+和-返回到主测量画面。
2、流量清零及其单位设置：在测量画面下，按“E”，进入主干菜单，按下“+”或者“-”，选择（累计），按“E”进入，出现（累计流量单位），按“+”或者“-”来选择单位为t，接着按E找到（累计模式），用+或者-修改为（正向累计）。
修改完成用“E”确认。
按E键进入（累计清零），用＋或者－选择YES ，会弹出对话框Are you sure?,用＋或者－选择YES后，按E 确认后，累积复位完成。
同时按+和-返回到主测量画面。
2、4－20毫安输出量程设置进入主菜单，按E后进入主菜单，按下“+”或者“-”，选择CURRENT OUTPUT ，按“E “进入，出现ASSIGNCURRENT ，按下“+”或者“-”选择。
按“E”确认并进入量程设置：CURRENT SPAN，选择4-20mA HART，按E确认后出现VALUE0-4mA，按“+”或者“-”输入下限量程。
E+H 80质量流量计调试
80系列质量流量计的的调试指导1.1分体式流量计接线传感器线侧接线图如下上侧为变送器表头腔室内接线，颜色对应如下：4-grey 灰色5-屏蔽6-green 绿色7-屏蔽8-yellow黄色+屏蔽9-pink粉红色10-屏蔽11-white 白色12-屏蔽41-对应线的标号142-对应线的标号2下侧为传感器侧接线腔室的接线对应关系同上。
电源/信号侧接线图：1和2为220伏电源，26（+）和27（-）为4-20毫安信号有源输出，四线制。
参数调试1、测量单位设置：在测量画面下，按“E”，进入主干菜单，按下“+”或者“-”，选择SYSTEM UNIT （测量单位），按“E”进入，出现UNIT MASS FLOW（质量流量单位），按“+”或者“-”来选择单位为t/h，修改完成用“E”确认。
接着按E，然后找到，用+或者-修改为t。
初次修改选项时会弹出一个权限密码ACCESS CODE ，用“+”或者“-”输入密码80，按“E”确认密码并激活参数修改权限。
同时按+和-返回到主测量画面。
2、流量清零及其单位设置：在测量画面下，按“E”，进入主干菜单，按下“+”或者“-”，选择（累计），按“E”进入，出现（累计流量单位），按“+”或者“-”来选择单位为t，接着按E找到（累计模式），用+或者-修改为（正向累计）。
修改完成用“E”确认。
按E键进入（累计清零），用＋或者－选择YES ，会弹出对话框Are you sure?,用＋或者－选择YES后，按E 确认后，累积复位完成。
同时按+和-返回到主测量画面。
2、4－20毫安输出量程设置进入主菜单，按E后进入主菜单，按下“+”或者“-”，选择CURRENT OUTPUT ，按“E“进入，出现ASSIGNCURRENT ，按下“+”或者“-”选择。
按“E”确认并进入量程设置：CURRENT SPAN，选择4-20mA HART，按E确认后出现V ALUE0-4mA，按“+”或者“-”输入下限量程。
流量积算仪批量控制设定说明
流量积算仪批量控制设定说明
一、批量控制的设定：
1、在仪表测量值显示状态下，按压
CLK 时，下显示屏参数末位闪烁，表示该位数字可调，按压
或
键可修改该位数值，按压
可移动光标到其它数位并修改该位数值。
按
下
键可实现小数点循环左移。
把
CLK 下的参数值修改为
132或
00后，再次按压AL1时，下
显示屏显示的数值即为批量设定值，同理可根据工艺需要修改其数值。
2、批量设定值设定好以后，长按键或停止操作一段时间后，仪表将会自动返回到测量状态。
3、AL1灯亮时启动泵，流量积算到批量设置值时，自动停止，同时AL1灯灭。
需要启泵打下一批物料时，手动按压仪表下方按钮复位，复位后AL1灯亮，为下批打料作好准备。
二、累积流量的清零：
1、在仪表测量值显示状态下，按压CLK 时，修改下显示屏参数（方法同上）为111后，长按段时间后，仪表将会自动返回到测量状态。
2、在测量状态下，按压键的同时按下键即可实现累积流量的清零。
生产部
2010年7月19日。
80质量流量计操作
注意，需要输入密码时，输入80即可。
1、按“E”进入“GROUP SELECT”（主菜单），按“+”找到“system units（系统单位）”，按“E”进入，此时，画面显示为“unit mass flow”（这是质量流量的单位），按“+”和“—”进行设置，按“E”键确定存储。
设定完以后，同时按“+”“—”返回总菜单2、从主菜单，按“+”找到“user interface （用户界面）”，按“E”进入，显示为“assigne line 1（第一行显示变量）”，按“+”找到“mass flow”（质量流量），按“E”确认并返回主菜单。
3、从主菜单，按“+”找到“current output 1（电流输出）”按“E”进入，画面显示为“assign current”（定义输出电流），按“+”找到“mass flow”（质量流量），按“E”确认，再次按“E”，画面显示为“current span”（电流范围），按“+”选择“4-20mA hart nam”，按“E”确认，显示画面为“value 0_4mA”输入0-4mA 对应值，按“E”确认进入下一子菜单（4mA设置这个菜单可能没有，新系统默认为0流量对应4mA），此时，显示画面为“value 20mA”，输入20mA对应值，按“E”确认并保存，返回主菜单。
4、从主菜单，按“+”找到“processparameter （过程参数）”按“E”进入，画面为“assigne lf-cut off（小流量切除）”，按“+”找到“mass flow（质量流量）”按“E”确定，再次按“E”，进入“on-val。
Lf-cutoff”，输入数值（此数值为总流量的3~5%），按“E”保存以下为仪表测量出现误差时，服务人员的操作，用户在进行新表调试时，不需要操作。
5、按E进入主菜单后，查找PROCESS PARAMETER（过程参数），翻页找到ZEROADJUSTMENT（零点调整），按E进入。
E+H质量流量计基本调试说明 80
80系列质量流量计基本调试说明【按键说明】按键“+”，“-”和“E”，需开前表盖即可按键操作。
E为确认，用“+”和“-”按键切换选项和变换数字，“+”和“-”同时按可退出到上一级菜单。
注：进入菜单后右上角为菜单号。
在修改参数前需要输入密码，此时屏幕上会显示四个“****”，按“+”或“-”键可输入，密码为0080，输入好后按“E”键确认。
密码输入界面显示如下：图一【单位修改】按“E”键进入主菜单，此时默认菜单“SYSTEM UNIT”，显示如下：图二按“E”键进入，默认菜单为“UNIT MASS FLOW”，显示如下：图三该菜单下可以选择瞬时流量的单位，修改完成后按“E”键跳到下一菜单（若不修改直接按“E”键跳到下一菜单）“UNIT MASS”，显示如下：图四该菜单下可选择累积流量的单位，选好后按“E”键确认，多次按“E”键直到菜单显示如下：图五此菜单下可修改密度单位，修改好按“E”键跳入下一菜单，显示如下：图六同时多次按住“+”和“-”键退出到测量值界面，显示如下：图七【量程修改】（4～20mA）：按E键进入菜单（如图二），多次按“+”走到菜单“CURRENT OUTPUT1”，显示如下：图八按“E”键进入，默认菜单为“MASS FLOW”：1.测流量（若只测密度此步忽略）：直接按“E”键进入菜单，默认菜单为“4-20mA HART NAM.”，显示如下：图九按“E”键进入菜单“VALUE20mA”，显示如下：图十此菜单下显示的是最大输出电流代表的物理量大小，修改时注意第一位为符号位，改好后按“E”进入下一步，再“+”和“-”同时按退出到测量值界面（如图七）。
2.测密度（若只测流量此步忽略）：多次按“+”直到显示如下：图十一按“E”键确认并进入下一菜单，默认菜单“4-20mA HART NAM.”，按“E”键进入，默认菜单“VALUE0_4mA”，显示如下：图十二此菜单下显示的是最小输出电流代表的密度大小，用“+”或“-”进行修改，改好后按“E”进入菜单“VALUE20mA”，显示如下：图十三此菜单下显示的是最大输出电流代表密度的大小，用“+”或“-”进行修改注意，改好后按“E”进入下一步，再“+”和“-”同时按退出到测量值界面（如图七）。
质量流量计现场单次累计量复零操作说明
质量流量计现场单次累计量复零操作说明一、显示器的基本使用方法Scroll 和Select按钮是红外线光敏探测器。
要按其中任一个按钮，你只要碰到按钮前的玻璃或将手指移到离按钮足够近的上方触发探测器。
每次按钮按下，按钮动作指示器都会闪一次红光。
被测变量行按钮动作指示器Scroll(滚动)按钮当前值测量单位Select(选择)按钮二、操作步骤：计量人员在准备发船前一刻钟执行此操作，完成后通知运营部门进行监控记录具体如下：Ⅰ用显示器复位质量累积器时：1.按下Scroll按钮直到屏幕上出现被测变量单次累计量“TOTAL”，测量单位是质量单位“T”。
2.按Select按钮2秒钟，“RESET”这个词出现在当前累积值的旁边。
3.按Select按钮。
“YES？”与“RESET”这两个词开始交替出现。
4.屏幕上累积值旁边出现“YES？”按Select按钮复位单次累积值，此时累计量变为“0”，“EXIT”与“RESET”这两个词开始交替出现。
5.出现“EXIT”时按Select按钮退出。
Ⅱ用显示器复位体积累积器时：1.按下Scroll按钮直到屏幕上出现被测变量“TOTAL”，测量单位是体积单位“m3”。
2.按Select按钮2秒钟，“RESET”这个词出现在当前体积累积值的旁边。
3.按Select按钮。
“YES？”与“RESET”这两个词开始交替出现。
4.屏幕上体积累积值旁边出现“YES？”按“Select”按钮复位单次累积值，此时累计量变为“0”，“EXIT”与“RESET”这两个词开始交替出现。
5.出现“EXIT”时按Select按钮退出。
EH Promass 80质量流量计基本操作步骤
1.Promass是E+H质量流量计的系列名称，80/83是指变送器，也就是一般说的表头的型号，83比80高级一些，如显示屏是4行显示，可以有中文菜单等，精度也比80要稍微高一些；2.在变送器铭牌上可以看到订货号，如80M50-AS2BAAAAA8，其中80是变送器型号，M是指传感器的型号（传感器类型有很多，比如常见的F型，M型，H型，I型等，各有各的特点，其中F型能满足至少80%以上的场合的需要），50是指管径，后面的一串字符时具体的订货号，各有各的含义，比如分体或者一体的，测量管材质等，都是由后面的这一串字符决定的；3.对80变送器进行设置的时候基本上要考虑这么几个地方：各个变量的单位（尤其是质量流量和密度的单位），输出变量的量程（也就是4-20mA对应的量程的上下限），显示屏上的两行需要显示什么变量；如何对新表进行简单的设置使其工作：首先按E键进入才当，屏幕显示MEASUREING VALUES（当前测量值），按两次+键，显示QUICK SETUP（快速设置），按E键进去；在QS-COMMISION下，讲选项由NO该为YES（表示当前要进行快速设置），按E 键前进；在LANGUAGE（语言下），显示ENGLISH（英语），不用修改，按E键前进；在PRE-SETTING（预设置），显示ACT. SETTING（激活当前设置），不用修改，按E键前进；在SYSTEM UNITS（系统单位）下，显示MASS FLOW（质量流量），按E键前进，显示t/h（质量流量为吨/小时），需要询问现场人员，是采用吨/小时，还是公斤/小时，若是公斤/小时，需按+或者-键修改为kg/h，按E键前进；在UNIT TOTALIZER（质量流量的累积量的单位）下，显示t，即累积量用吨，询问用户是否修改成公斤，按E键前进；在OTHER UNIT?（是否还有其他单位需设置）下，选YES，按E键前进；在SYSTEM UNITS下，默认为VOLUME FLOW（体积流量），按三次+键（第一次按完后选停止闪烁，再按一DENSITY键，E（密度），按DENSITY项开始闪，再按两次），显示次E键，在UNIT DENSITY（密度单位）下，检查单位是否为kg/m3（公斤/立方），若是，按E键前进；若不是，修改为公斤/m3后，按E键前进；屏幕再次显示OTHER UNIT?（是否还有其他单位需设置），将YES选项通过+键修改为NO（不再进行其他单位的设置），按E键前进；在MEASURING MODE（测量模式）下，默认选项为STANDARD（标准，即正负方向都进行测量），不用修改，按E键前进；在SELECT OUTPUT（选择输出）下，默认为CURRENT OUTPUT 1（电流1，一般的默认的都是1路电流输出，带HART协议和SIL安全认证的，但是有些个别现场，订货时订的是两路电流输出，比如即要输出密度，又要输出质量流量，这个要事先问清楚，如果不清楚的话，在这个选项下，可以按+或者-键，看看有没有CURRENT OUTPUT 2（电流输出2）这个选项，如果没有，那就是没有订，如果有，需要问用户是不是要用它输出变量，注意：CURRENT OUTPUT 1（电流输出1），是可以设置4mA值的，而电流输出2不可以，所以电流输出2如果使用的话只能输出质量流量，也就是4mA对应流量为0，20mA对应上限，比如15000公斤/小时；电流输出1一般对应密度值，脱硫工艺石灰石浆液密度值一般下限（4mA）1000公斤每立方，上限（20mA）大概是1500或者1600，具体的得问现场的人;按E键前进；在ASSIGN CURRENT（分配电流输出），看默认选项是否是DENSITY（密度），如果是，按E键前进；如果不是，按+或者-键，找到DENSITY后，按E确定，并前进；在CURRENT SPAN（电流范围），默认选项为4-20ma HART NAM.，不用修改，按E 键前进；在VALUE 0_4mA下通过+或-键将密度的下限值（和现场人确定一下，一般是1000公斤/m3）输入，按E键前进；在VALUE 20mA下通过+或-键将密度的上限值（和现场人确定一下）；按E键前进；在TIME CONSTANT（时间常数）下，默认是1秒，不管他，按E键前进；在FAILSAFE MODE（失效模式）下，默认是MIN. CURRENT（最小电流）不用管，按E键前进；在OTHER OUTPUT？（是否还有其他输出），这时候就要用到刚才说的，到底是有几路电流输出了，如果有电流输出2，这里选YES，在SELECT OUTPUT下，选CURRENT OUTPUT 2（电流输出2），ASSIGN CURRENT 下选MASS LOW（质量流量），VALUE 20ma 下输入量程上限，即可，等输入完毕后还会返回OTHER OUTPUT（其他输出），选NO，即可；如果现场没有用2路电流，那在这里直接选NO，后面的直接按E 键前进，提示BACK TO MENU后就跳回QS-COMMISION了，设置完成了，+和-键一起按，退到菜单；这时候，仪表已经能正常测量了，但是，屏幕显示还有修改一下，比如第一行显示密度值，第二行显示质量流量，或者第一行显示质量流量，第二行显示累积量什么的，需要问用户想怎么显示；在测量状态下，按E键进入菜单，显示MEASURING VALUES（当前测量值），按+号键，大概5，6次，显示USER INTERFACE（用户界面），按E键进入；在ASSIGN LINE 1（分配第一行显示内容）下，用+或-键找到用户想要的变量，变量选项里东西很多，可能会用到的有这么几个，具体用哪一个得问用户：DENSITY密度，TOTALIZER 1累积器1（就是质量流量的累积量），MASS FLOW质量流量，VOLUME FLOW体积流量，找到想要的东西以后按E键确定就可以了，这时候会提示 ENTRY STORED（已经存储了修改），不用管他，就是一个提示，自己又会变成ASSIGN LINE 1（第一行显示变量，这时候对应的变量已经修改成你刚才选择的变量了），按E键前进，显示ASSIGN LINE 2（分配第二行的现实内容），和刚才第一样，问用户要显示什么，找到了以后按确定，然后显示FORMAT（格式，也就是几位小数）不用修改，按E键前进；DISPLAY DAMPING（显示阻尼），默认是5S，就是5秒，不用修改，按E键前进CONTRAST LCD（液晶屏对比度），不用修改，按E键前进；BACKLIGH（背光亮度），不用修改，按E键前进；TEST DISPLAY（是否测试显示），不用修改，按E键前进；会提示BACK TO MENU，然键推出就可以了；-和+后自动返回菜单，此时设置完成，一起按．设置完成；。
质量流量计累积量复位
流量计累积量复位（Rev 5.12）
注：按键为光敏按键，不用开盖，在玻璃窗外遮挡按键位置即可完成按键操作。
只有total可以复位，inv（库存量）不能通过显示复位。
1、按左键，翻到total（累积量）显示。
2、此时，按右键，会出现一菜单STOP START RESET EXIT。
3、按左键翻到RESET. 再按右键可复位。
如果不出现菜单，可在显示菜单中组态显示设置。
开启显示复位功能。
方法如下：
4、同时按SCROLL（左）键和SELECT（右）键4秒以上（指示灯闪烁）。
（光敏按键）
5、按左键翻到OFF-LINE MAINT 菜单，再按右键进入菜单。
（对Rev5.2版
本，会出现SCROLL和Select，按提示按键可进入）
如果出现CODE?则输入密码，一般出厂设为1234。
按左键增加数字，按右键移位。
6、按左键翻到OFF-LINE CONFIG，再按右键进入。
7、按左键翻到CONFIG DISPLY,按右键进入。
8、翻到totals RESET；按右键，出现rESEt HIDE，按左键出现rESEt
SHOW，按右键确认。
即可。
9、重复按左键到EXIT，再按右键，直到退出菜单。
10、返回第1步。
注意：在此菜单中OFFLINE MAINT 如果被设为DISABLE，退出菜单后将无法再进入组态菜单。
只有使用手操器或PROLINK才能重新开启。
一般不能动该设置。
