麦克维尔中央空调代码
麦克维尔空调机组维修故障代码
麦克维尔空调MAC风冷模块式冷水机组维修故障代码A之马矢奏春创作单压缩机系统输入端口故障描述代码故障处置1TH1回水感温线路/开路E1关闭所有外设2TH2出水感温线路/开路E2关闭所有外设3TH3回风感温线路/开路E3关闭所有外设4TH4除霜感温线1短/开路E4关闭所有外设5TH5除霜感温线2短/开路-不判断6OVHT/HP2电加热过载E6仅关闭电加热7FLOW水流量缺乏E7关闭所有外设8OV-PUMP水泵过载E8关闭所有外设9OV-FAN风机过载E9关闭所有外设10OV-COMP1压缩机过载EA仅关闭电加热11HP1压缩机高压报警EC仅关闭电加热12LP1压缩机高压报警ED仅关闭电加热13U6存储器存取故障EE关闭所有外设14……制冷出水温渡过低EF关压缩机水泵辅助加热运行麦克维尔空调MAC风冷模块式冷水机组维修故障代码B双压缩机系统输入端口故障描述代码故障处置1TH1回水感温线路/开路E1关闭所有外设2TH2出水感温线路/开路E2关闭所有外设3TH3回风感温线路/开路E3关闭所有外设4TH4除霜感温线1短/开路E4关闭所有外设5TH5除霜感温线2短/开路E5关闭所有外设6OVHT/HP2压缩机2高压报警E6仅关闭电加热7FLOW水流量缺乏E7关闭所有外设8OV-PUMP水泵过载E8关闭所有外设9OV-FAN风机过载E9关闭所有外设10OV-COMP1压缩机1过载EA仅关闭压缩机111OV-COMP2压缩机2过载EB仅关闭压缩机212HP1压缩机1高压报警EC仅关闭压缩机113LP1压缩机1高压报警ED仅关闭压缩机114FREZ/LP2压缩机2高压报警EE仅关闭压缩机2麦克维尔空调MDS数码变容量多联机组维修故障代码A 室外主机故障代码故障说明EO系统故障E1TH1开路/短路（排气温度）E2TH2开路/短路（1#进盘）E3TH3开路/短路（1#中盘）E4TH4开路/短路（2#进盘）E5TH5开路/短路（2#中盘）E6TH6开路/短路（3#进盘）E7TH7开路/短路（3#中盘）E8TH8开路/短路（环境）E9TH9开路/短路（总出盘）EATH10开路/短路（过冷进）EBTH11开路/短路（过冷出）ECTH12开路/短路（回气）EF紧急运行FO外机存贮器故障F7环境温度超越运行允许范围F8四通阀故障F9冷媒泄漏FE主从机通讯故障HO数码过载H1定速1过载H2定速2过载H3定速3过载H4高压过高H5高压转达感器故障H6排气温渡过高LO过热度太小呵护L1高压过低L2高压转达感器故障麦克维尔空调MDS数码变容量多联机组维修故障代码B 室内机F1内机进盘传感器故障F2内机中盘传感器故障F3内机出盘传感器故障F4内机回风传感器故障F5内机与线控器通讯故障F6内机与线控器通讯故障FA线控器存贮器故障FB水泵故障（内机排水泵）FC内外机通讯故障麦克维尔空调MWCP水冷柜式空调机组维修故障代码A 序号输入端口故障描述代码故障处置1LP1压缩机1高压L1压缩机1停2HP1压缩机1高压H1压缩机1停3LP2压缩机2高压L2压缩机2停4HP2压缩机2高压H2压缩机2停5LP3压缩机3高压L3压缩机3停6HP3压缩机3高压H3压缩机3停7LP4压缩机4高压L4压缩机4停8HP4压缩机4高压H4压缩机4停9OV-COMP1压缩机1过载H5压缩机1停10OV-COMP2压缩机2过载H6压缩机2停11OV-COMP3压缩机3过载H7压缩机3停12OV-COMP4压缩机4过载H8压缩机4停13OV-FAN风机过载H0系统停机14OV-PUMP水泵过载E5系统停机麦克维尔空调MWCP水冷柜式空调机组维修故障代码B 15FLOW水流缺乏L8系统停机16E-PECT电加热过载H9电加热停17TH1回风感温头E0系统停机18TH2出水感温头E5系统停机19TH3盘管1感温头E1压缩机1停20TH4盘管2感温头E2压缩机2停21TH5盘管3感温头E3压缩机3停22TH6盘管4感温头E423 出水温渡过高E6系统停机24 出水温渡过低L9系统停机25 无反馈信号L0系统停机26 通讯故障E927 存储器故障E8麦克维尔空调罕见故障的维修与检查1．麦克维尔空调罕见故障主要有以下方面;根据麦克维尔空调的维修总结,发现下面几种情况是麦克维尔空调故障的主要原因,在实际维修过程中,故障率最高.（1）室内热交换器盘管温度传感器损坏率最高,即使没坏,由它检测到的故障率也是比力高的.因此若是你认为可能传感器问题的话,无妨对其进行检查和代换.（2）缺氟也是罕见的故障,在空调工作一段时间后呵护的情况下,首先就应该检查制冷效果是否良好,欠好的话一定要进行空调的三个压力的丈量,制冷进行平衡压力和高压压力的丈量,制热进行平衡压力和高压压力的丈量.（3）电源电压的问题也是很突出的,尤其是用电高峰.对三相空调不能起动的首核对象是相序.麦克维尔空调电源检查的重点是接点（空调和总电源开关的）是否打火烧蚀,接触不良,总电源开关内部是否接触良好,耐电流能力是否满足,总电源线是否过长过细,电压是否低于200V.零线和地线是否接混,三相的相线和零线是否接混等.（4）高压压力的呵护,尤其在夏季制冷室外散热欠好时.压缩机过载呵护,在夏季温度较高和用电高峰罕见.（5）遥控接收和显示板电路也是多发故障点,电压丈量和代换为最优选择.（6）对环境较差的处所.要主查内外连接、室内各线是否有老鼠咬断的处所,这是较为多发的故障,还有电路板和按钮是否受潮.（7）内外机之间有加长管路和线路的接头处也是故障的多发点,导线接头的要求是焊接后用防水绝缘胶布包裹,而部份装置者只是拧在一起用普通的胶布一包了事.（8）麦克维尔空调的各接插件接触不良也是多发故障原因之一.教你全面认识中央空调的噪音故障相信很多人也遭遇过空调噪音的问题,甚至被噪音煎熬,无论是自己的空调还是隔壁邻居的空调,空调噪音如果过年夜了,对人体健康造成伤害.因此,家里空调有噪音问题的应该尽早找专业的技术维修修理人员来维修.要解决家用空调、中央空调的噪音问题,先要确定空调噪音来源哪里,是中央空调噪音、空调外机噪音还是空调室内机噪音,在此,麦配学堂为年夜家解析空调噪音发生的原因及空调噪音治理办法：一中央空调、家用空调、空调室内外机组等空调噪音的发生分析家用空调的噪音顺发生原因年夜体上分类可以分为部件振动、碰撞、摩擦噪音、流体流动噪音.在进行空调系统的噪音维修时,必需同时考虑做隔振处置,否则无法到达预期的效果,因为振动源也是噪声源.其实,噪音和振动都是以「振动频率」呈现于现实的生活中.当振动频率在20Hz以上就界说为声音〔注：如果声音的位准超越法规标准者就界说为噪音〕,在20 Hz以下就界说为振动,20 Hz~ 20kHz的振动频率范围是人类的听觉范围,但敏感听觉范围是在50 Hz ~ 8 kHz之间.二空调的噪音与振动控制原理1、结构噪音与管传噪音.空调发生的机械噪音包括室内外机其根源往往都是振动,振动会随机器的外壳、机器的结构部件相传后发生振动或部件与部件、部件与外壳之间形成摩擦,然后再释出成为结构机械噪音.同理,空调机噪音也会沿着联机管路有外机传向室内机或者由室内机传向室外（由室内向室外传的几率固然很小）在机械振动的同时形成为噪音.不论是振动噪音或是管导噪音,对生活和工作环境城市造成一定水平上的影响,必需做防制处置解决的办法,否则接音者的身心会受到影响.2、室内音场的了解.在空调室内任何一点的音压位准,是由直接音场和反射场音(称残响音场)以对数和相加而得,称为全音压位准3 、基本防治观念.噪声源或振动源、路径和用户之间的关系如下图所示,不论是振动源或噪声源,都必需透过路径,才可把噪音或振动的能量转达接音者或接振者.所以噪音和振动防制最重要的观念就是把路径切断,就可到达隔音或隔振的目的,但在实际的防制中,完全切断路径是不能的,只能把传递的能量按需要减量到最低.（空调系统进回气管装置消音器及避振设施,并考虑降低控制风速及压降防止风切声、二次噪音）三空调制冷系统流体流动发生噪音的原因空调器制冷系统的噪音主要是来自空调系统的内外联机管道内噪音,比如系统内制冷剂喷发的声音、制冷剂类似水流流动的声音,发生这些问题的原因有：1、装置时管路折瘪,造成系统制冷剂流通不顺畅,发生节流造成气流喷发的声音；2、装置时二、三通阀没有完全翻开,同样致使系统发生节流的现象呈现喷发气流声；3、机器在工作使用了一段时间后（或者是有移机情况的）系统内发生微堵,同样也会造成系统呈现异常的声音,如果在维修时加入到系统的冷媒混入空气的话,在空调运转时不单会呈现制冷制热差,还会呈现类似“咕噜”的喘息声音.四空调制冷剂流动噪音的处置1、管道内制冷剂喷发流动噪音的防治.新安机或移机首先检查空调角阀是否完全翻开,然后检查内外机联机管是否有折瘪变径处,对有以上现象的对故障点进行相应排出（调节角阀开启度和更换被折瘪的内外机联机管）.2、对空调内外机连机管和角阀开启度均正常的有噪音空调.一般是装置人员排空把持不规范,系统内混有年夜量空气造成,可对空调进行管道系统抽真空后定量追加制冷剂的方法予以排出.3、对新安机以上两种方法均不能派出使.根据噪音发生的部位判断节流部位.罕见的是内机蒸发器分液处异物堵和焊接节流造成.可对系统用高压氮气进行吹扫.排出造成节流的异物.或者更换内机蒸发器.五空调空气循环系统噪音的处置1、部件损坏发生的噪音,罕见的是贯流风扇、离心风扇和轴流扇叶破损后运转后动平衡不良振动造成.维修时可对损坏部件进行更换即可2、送风噪音.罕见的是空调送风时.发生较年夜的气流音和送风系统内异物碰撞噪音.风扇工作时,由于叶片周期性地接受出口不均匀气流的脉动力作用,发生噪声；另一方面,由于叶片自己及叶片上压力的不均匀分布,转动时对周围气体及零件的扰动也构成旋转噪声；另外由于气体流经叶片时发生湍流附层面、旋涡及旋涡脱离,引起叶片上压力分布的脉动而发生涡流噪声.与噪音年夜小相关的循环风量,是一个容易被用户忽略的问题.循环风量,就是指空调在一按时间内从入风口吸入并从出风口排出的空气体积,一般以立方米／秒或立方米／小时为单元.在空调压缩机制冷（热）量相同的情况下,循环风量越年夜的空调,对房间温度的调节能力越强,这个事理非常浅显易懂.可是循环风量的增年夜需要室内机风扇转速加年夜,扇叶半径更年夜,这样噪音值就上去了.因此有些空调的低噪音值是以降低循环风量、牺牲制冷（热）能力为价格的,在实际中应该要比力一下循环风量的年夜小.呈现送风噪音时首先检查空调进风口处有无异物梗塞造成进风口狭窄变小和进风良缺乏而造成噪音偏年夜,包括过滤网脏堵引起有气流声,不要直接上来就更换备件.六空调外机运转部件引起的噪音排除1、装置不规范造成的噪音,罕见的有地脚松动支架固定部牢固和外机装置不水平.此类因素造成的噪音一般对外机进行紧固.调平即可排处杂音.2、外机壳松动造成工作时结合处相互碰撞振动发生噪音,排除时先判断出故障部位,然后对其紧固即可.3、压机工作时的振动引起外机管路间碰撞噪音,一般调整外机管路间相护间距或加装减震胶泥即可排除故障.4、压机工作时噪音：一种是因为零部件造成.罕见的是压机卡缸或压机启动电容损坏引其.对损坏的备件进行更换即可.另外一种是压机性能不良,工作时发生低频的振动嗡嗡声.可采纳调整和更换压机地脚减震胶垫,包裹隔音棉等方法予以排除.七空调内机运转部件引起的噪音排除1、内风机性能不良或损坏造成的噪音.罕见的是风机机电工作时发生低频嗡嗡声,首先排除用户电压低因素.对柜机应急时可调整或加厚机电地脚胶垫的同时在机电背部的后背板上粘贴适当厚度的隔音棉会有较好效果.效果不明显的直接予以更换机电.对壁挂机.首先看内机电是否固定不牢固引起异常振动.若有松动直结紧固.若无.可直接更换送风机电.2、步进机电和同步机电引起的噪音.主要是机电内部齿轮间配合不良造成工作是发生异常噪音.可直接更换可排除故障.另外一种是空调正常开关机时机电检测复位时引起导风板等部件短时间间断性碰撞音.这属正常现象,壳可直接向用户咨询解释即可.3、室内机工作时热胀冷缩发生的噪音：此种噪音,是因为空调工作后由于空调外壳热胀冷缩时结合处相互移位发生的摩擦声.依照咨询口径向用户解释即可.4、其它类型的噪音排除：（1）对及少数空调通电时电源变压器会发生异常噪音.这是变压器性能不良引起的噪音.可直接予以更换即可排除.（2）电脑板上蜂鸣器连续声响噪音.首先排除用户电源电压不稳定因素.其次是因空调电脑板上电路故障引起,可为用户更换电脑板排除此故障.（3）换新风功能的空调开启换新风功能时发生的气流噪音.首先检查换风管道尤物挤瘪处,其次再检查空调换风管道上的滴水弯头是否装置在浊风管的最低处及滴水口是否梗塞.5、变频机的特殊噪音：变频机在工作升频时外压机会发生啸叫声,这属正常现象可向用户按咨询口径进行咨询：因为变频空调的压机运转频率是可变的,当工作负荷增年夜时,压机运转频率升高,转速增加,发生啸声；如果啸声影响较年夜,可将运转状态调至宁静档,使啸声降低.个别空调的压缩机存在质量问题,可予以更换,但在实际维修傍边应该根据实际情况判断是否正常,防止发生毛病判.当外机电抗器不良时也会发生类似年夜型变压器“嗡嗡”的噪音,这是可予以更换.6、三相电的空调器相序反呈现噪音年夜：三相电空调器部份无逆相呵护功能的型号,特别是网点更换压缩机后或者网点新装机,因为该型号没有逆相呵护功能,因此装置或维修后试机时须特别注意,若室外机启动后,压缩机运转声音异常,并陪伴很年夜的撞击和摩擦声,则说明室外机电源反相了,须立即断电更换电源任意两相火线的位置,否则会损坏压缩机.7、室外换气声：空调在制热时或除霜时,四通阀需要工作或停止以到达制热的目的,所发生的换气声是一种正常的现象,无需担忧,不会影响机器的正常工作.这时候可以与用户沟通解释机器工作的原理,请用户放心使用.现在的分体式空调由于普遍使用年夜口径分歧毛病称扇叶贯流风扇等新技术,噪音指标比前几年的产物有了很年夜的提高.以2500W制冷量空调为例,室内机最年夜噪音大都在40分贝左右,好一些的产物到达了38、39分贝,这样的噪音已经基本不为人所发觉,可以认为不影响人的休息.空调室内机的最小噪音是在空调以最小风量送风时的噪音,一般都小于35分贝,对人几乎没有影响.一般而言,在我们检测时,评价一台空调是否宁静,应该以其最年夜噪音作为主要衡量指标,因此,在标示空调噪音时给出的是最年夜噪音值,应该说这是比力规范的做法.固然,由于压缩机的分歧,同样制冷（热）量的分歧型号空调室外机噪音值的分歧,要比室内机的分歧年夜很多.麦克维尔单螺杆冷水机组罕见故障分析当麦克维尔单螺杆冷水机组发生故障报警时,显示屏将有报警显示且面板红灯亮,按“确认”键确认报警故障,当排除故障报警后在报警表中清除报警记录,如故障确实排除,红灯将熄灭.故障现象故障分析故障处置相序错1. 主电源接线毛病调整主电源接线2. 电压过高或过低调整供电电压3. 相序呵护器损坏更换相序呵护器冷冻无水流1．水系统无水或有空气弥补水量,排除空气2．控制连接线松脱紧固连接线3．水泵故障检查水泵4．水流呵护装置损坏更换水流呵护装置冷却水无水流同冷冻水无水流同冷冻水无水流高排气压力报警1．制冷剂系统有不凝性气体抽暇、重新充制冷剂2．制冷剂充注过量放出过剩制冷剂3．排气截止阀未翻开将阀翻开4．冷凝器出水温渡过高检查水流量是否适当；冷凝管结垢；冷却塔冷却效果差低吸气压力报警1．膨胀阀开度小调整膨胀阀2．膨胀阀的开关管电磁阀损坏更换电磁阀3．吸气截止阀未翻开将截止阀翻开4．制冷剂缺乏检漏、弥补制冷剂5．冷冻水出水温度太低检查水流量；出水温度传感器失效机电过电流报警1．在最高负荷时电压过低检查供电电压,压降是否过年夜2．主电源连接线松动检查所有连接线并紧固.3．相电压不服衡调整相电压4．冷凝温渡过高参照高排气压力报警5．机电热继电器电流设置不妥调整设定值麦克维尔单螺杆冷水机组触摸式显示屏把持简介麦克维尔单螺杆冷水机组触摸式显示屏把持简介麦克维尔单螺杆冷水机组是单色触摸式显示屏,具有中文显示、显示亮度可调等功能使用方便、把持简单.在使用时注意概况清洁,勿用硬物将概况划伤.l 触摸式显示屏的把持1、触摸式显示屏上电后,显示屏将显示系统（英文）菜单：A、（Download）下载法式B、（Uploap）上载法式C、（Copy）拷贝法式D、（Contrast）亮度调节E、（Run）进入运行画面2、点击“Run”将显示麦克维尔单螺杆冷水机组主画面,点击“主画面”后显示：设定温度、出水温度、总能量、等候时间,在屏幕下方有三个按键分别为：启动、停止、菜单.设定温度：为机组冷冻水出水温度,设定范围4～12℃,通过右侧的＋/－键改变设定温度,每按键一次温度改变0．1℃.出水温度：所测实际冷冻水出水温度.总能量：机组运行时的总能量.等候时间：按下启动键后显示离压缩机启动的倒计时间.压缩机启动后将显示0.启动：按下此按钮机组进入开机法式,此时面板的绿灯亮,启动酿成运行显示,当等候时间倒计时为0,机组按启动优先顺序启动.停止：在按下此按钮后,绿灯熄灭,机组进入停机法式.机组将按先开后停顺序减载直至停机.菜单：切换画面到菜单组画面.菜单组画面有六个子菜单如下：温度显示：将显示机组的设定出水温度、实际出水温度、实际出水温度与设定温度差值.压力显示：将显示压缩机的排气压力、吸气压力.参数设置：将显示机组的高、高压压力报警设置；增减载温差；压缩机启动顺序；压缩机测试；显示屏的亮度调整.机组状态：将显示压缩机的运行时间；压缩机的各自能量；机组的总能量.报警表：将显示机组的报警记录.回主画面：麦克维尔单螺杆冷水机组正常工作状态指标检查项目正常指标排气压力1．1～1．7MPA吸气压力0．4～0．6MPA电源电压380V±10﹪冷凝器出口水温28~37℃蒸发器出口水温5~12℃振动和噪声无异常振动和噪音环境温度≤40℃油位在规定范围内制冷剂视液镜无气泡冷冻、冷凝水系统按技术参数保证机组的水流量与进出水压差麦克维尔空调APM01C型控制器C3B灯板故障显示故障显示故障现象FAN/POWER灯闪,其它全灭回风温度传感器脱落或短路DRY/TIMER灯闪,其它全灭室外盘管传感器脱落或短路HEAT灯闪,其它全灭除霜COOL灯闪,其它全灭室内盘管传感器脱落或短路COOL, DRY/TIMER灯闪,其它全灭冷媒泄露COOL灯闪,其它全灭盘管温度超越68度,压缩机过载DRY/TIMER HEAT灯闪,其它全灭水温过高或过低FAN/POWER灯闪,其它全亮E1COOL灯闪,其它全亮E2DRY/TIMER灯闪,其它全亮E3麦克维尔空调APM01C型控制器维修故障代码故障代码故障现象故障代码故障现象故障代码故障现象E0控制器系统故障E5内盘传感器故障EA水泵故障或水位超限E1压缩机电流过载E6外盘传感器故障EB冷却水温渡过高或过低E2系统高压呵护E7外环境传感器故障EC网络接口通信故障E3系统高压呵护E8冷媒泄露E4回风传感器故障E9盘管超越68度。
麦克维尔空调机组维修故障代码大全维修人员必1

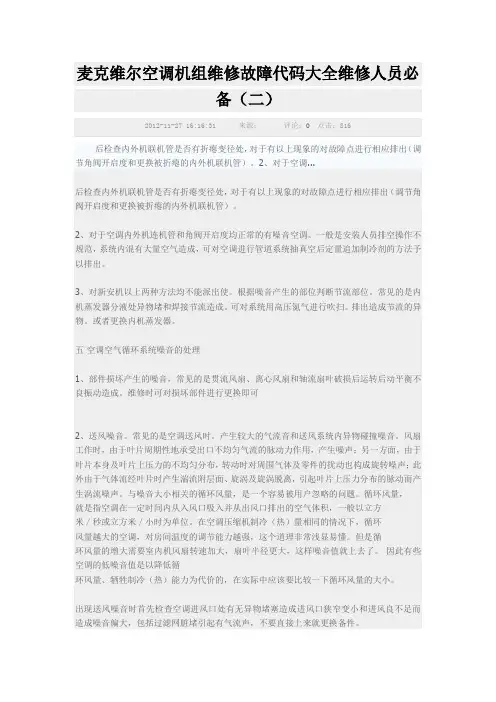

麦克维尔空调机组维修故障代码大全维修人员必备（二）后检查内外机联机管是否有折瘪变径处，对于有以上现象的对故障点进行相应排出（调节角阀开启度和更换被折瘪的内外机联机管）。
2、对于空调...后检查内外机联机管是否有折瘪变径处，对于有以上现象的对故障点进行相应排出（调节角阀开启度和更换被折瘪的内外机联机管）。
2、对于空调内外机连机管和角阀开启度均正常的有噪音空调。
一般是安装人员排空操作不规范，系统内混有大量空气造成，可对空调进行管道系统抽真空后定量追加制冷剂的方法予以排出。
3、对新安机以上两种方法均不能派出使。
根据噪音产生的部位判断节流部位。
常见的是内机蒸发器分液处异物堵和焊接节流造成。
可对系统用高压氮气进行吹扫。
排出造成节流的异物。
或者更换内机蒸发器。
五空调空气循环系统噪音的处理1、部件损坏产生的噪音，常见的是贯流风扇、离心风扇和轴流扇叶破损后运转后动平衡不良振动造成。
维修时可对损坏部件进行更换即可2、送风噪音。
常见的是空调送风时。
产生较大的气流音和送风系统内异物碰撞噪音。
风扇工作时，由于叶片周期性地承受出口不均匀气流的脉动力作用，产生噪声；另一方面，由于叶片本身及叶片上压力的不均匀分布，转动时对周围气体及零件的扰动也构成旋转噪声；此外由于气体流经叶片时产生湍流附层面、旋涡及旋涡脱离，引起叶片上压力分布的脉动而产生涡流噪声。
与噪音大小相关的循环风量，是一个容易被用户忽略的问题。
循环风量，就是指空调在一定时间内从入风口吸入并从出风口排出的空气体积，一般以立方米／秒或立方米／小时为单位。
在空调压缩机制冷（热）量相同的情况下，循环风量越大的空调，对房间温度的调节能力越强，这个道理非常浅显易懂。
但是循环风量的增大需要室内机风扇转速加大，扇叶半径更大，这样噪音值就上去了。
因此有些空调的低噪音值是以降低循环风量、牺牲制冷（热）能力为代价的，在实际中应该要比较一下循环风量的大小。
出现送风噪音时首先检查空调进风口处有无异物堵塞造成进风口狭窄变小和进风良不足而造成噪音偏大，包括过滤网脏堵引起有气流声，不要直接上来就更换备件。
麦克维尔空调机组维修故障代码e
麦克维尔空调MAC风冷模块式冷水机组维修故障代码A单压缩机系统输入端口故障描述代码故障处理1TH1回水感温线路/开路E1关闭所有外设2TH2出水感温线路/开路E2关闭所有外设3TH3回风感温线路/开路E3关闭所有外设4TH4除霜感温线1短/开路E4关闭所有外设5TH5除霜感温线2短/开路-不判断6OVHT/HP2电加热过载E6仅关闭电加热7FLOW水流量缺乏E7关闭所有外设8OV-PUMP水泵过载E8关闭所有外设9OV-FAN风机过载E9关闭所有外设10OV-COMP1压缩机过载EA仅关闭电加热11HP1压缩机高压报警EC仅关闭电加热12LP1压缩机低压报警ED仅关闭电加热13U6存储器存取故障EE关闭所有外设14……制冷出水温度过低EF关压缩机水泵辅助加热运行麦克维尔空调MAC风冷模块式冷水机组维修故障代码B双压缩机系统输入端口故障描述代码故障处理1TH1回水感温线路/开路E1关闭所有外设2TH2出水感温线路/开路E2关闭所有外设3TH3回风感温线路/开路E3关闭所有外设4TH4除霜感温线1短/开路E4关闭所有外设5TH5除霜感温线2短/开路E5关闭所有外设6OVHT/HP2压缩机2高压报警E6仅关闭电加热7FLOW水流量缺乏E7关闭所有外设8OV-PUMP水泵过载E8关闭所有外设9OV-FAN风机过载E9关闭所有外设10OV-COMP1压缩机1过载EA仅关闭压缩机111OV-COMP2压缩机2过载EB仅关闭压缩机212HP1压缩机1高压报警EC仅关闭压缩机113LP1压缩机1低压报警ED仅关闭压缩机114FREZ/LP2压缩机2低压报警EE仅关闭压缩机2麦克维尔空调MDS数码变容量多联机组维修故障代码A室外主机故障代码故障说明EO系统故障E1TH1开路/短路〔排气温度〕E2TH2开路/短路〔1#进盘〕E3TH3开路/短路〔1#中盘〕E4TH4开路/短路〔2#进盘〕E5TH5开路/短路〔2#中盘〕E6TH6开路/短路〔3#进盘〕E7TH7开路/短路〔3#中盘〕E8TH8开路/短路〔环境〕E9TH9开路/短路〔总出盘〕EATH10开路/短路〔过冷进〕EBTH11开路/短路〔过冷出〕ECTH12开路/短路〔回气〕EF紧急运行FO外机存贮器故障F7环境温度超出运行允许范围F8四通阀故障F9冷媒泄漏FE主从机通讯故障HO数码过载H1定速1过载H2定速2过载H3定速3过载H4高压过高H5高压传达感器故障H6排气温度过高LO过热度太小保护L1低压过低L2低压传达感器故障麦克维尔空调MDS数码变容量多联机组维修故障代码B室内机F1内机进盘传感器故障F2内机中盘传感器故障F3内机出盘传感器故障F4内机回风传感器故障F5内机与线控器通讯故障F6内机与线控器通讯故障FA线控器存贮器故障FB水泵故障〔内机排水泵〕FC内外机通讯故障麦克维尔空调MWCP水冷柜式空调机组维修故障代码A序号输入端口故障描述代码故障处理1LP1压缩机1低压L1压缩机1停2HP1压缩机1高压H1压缩机1停3LP2压缩机2低压L2压缩机2停4HP2压缩机2高压H2压缩机2停5LP3压缩机3低压L3压缩机3停6HP3压缩机3高压H3压缩机3停7LP4压缩机4低压L4压缩机4停8HP4压缩机4高压H4压缩机4停9OV-COMP1压缩机1过载H5压缩机1停10OV-COMP2压缩机2过载H6压缩机2停11OV-COMP3压缩机3过载H7压缩机3停12OV-COMP4压缩机4过载H8压缩机4停13OV-FAN风机过载H0系统停机14OV-PUMP水泵过载E5系统停机麦克维尔空调MWCP水冷柜式空调机组维修故障代码B15FLOW水流缺乏L8系统停机16E-PECT电加热过载H9电加热停17TH1回风感温头E0系统停机18TH2出水感温头E5系统停机19TH3盘管1感温头E1压缩机1停20TH4盘管2感温头E2压缩机2停21TH5盘管3感温头E3压缩机3停22TH6盘管4感温头E423 出水温度过高E6系统停机24 出水温度过低L9系统停机25 无反应信号L0系统停机26 通讯故障E927 存储器故障E8麦克维尔空调常见故障的维修与检查1．麦克维尔空调常见故障主要有以下方面;根据麦克维尔空调的维修总结，发现下面几种情况是麦克维尔空调故障的主要原因，在实际维修过程中，故障率最高。
麦克维尔空调MAC风冷模块式冷水机组维修故障代码
麦克维尔空调MAC风冷模块式冷水机组维修故障代码A单压缩机系统输入端口故障描述代码故障处理1TH1 回水感温线路/开路E1 关闭所有外设2TH2 出水感温线路/开路E2 关闭所有外设3TH3 回风感温线路/开路E3 关闭所有外设4TH4 除霜感温线1短/开路E4 关闭所有外设5TH5 除霜感温线2短/开路不判断6OVHT/HP2 电加热过载E6仅关闭电加热7FLOW水流量不足E7关闭所有外设8OV-PUMP水泵过载E8关闭所有外设9OV-FAN风机过载E9关闭所有外设10OV-COMP1压缩机过载EA仅关闭电加热11HP1压缩机高压报警EC仅关闭电加热12LP1压缩机低压报警ED仅关闭电加热13U6存储器存取故障EE关闭所有外设14……制冷出水温度过低EF关压缩机水泵辅助加热运行麦克维尔空调MAC风冷模块式冷水机组维修故障代码B双压缩机系统输入端口故障描述代码故障处理1TH1回水感温线路/开路E1关闭所有外设2TH2出水感温线路/开路E2关闭所有外设3TH3回风感温线路/开路E3关闭所有外设4TH4除霜感温线1短/开路E4关闭所有外设5TH5除霜感温线2短/开路E5关闭所有外设6OVHT/HP2压缩机2高压报警E6仅关闭电加热7FLOW水流量不足E7关闭所有外设8OV-PUMP水泵过载E8关闭所有外设9OV-FAN风机过载E9关闭所有外设10OV-COMP1压缩机1过载EA仅关闭压缩机111OV-COMP2压缩机2过载EB仅关闭压缩机212HP1压缩机1高压报警EC仅关闭压缩机113LP1压缩机1低压报警ED仅关闭压缩机114FREZ/LP2压缩机2低压报警EE仅关闭压缩机2麦克维尔空调MDS数码变容量多联机组维修故障代码A室外主机故障代码故障说明EO系统故障E1TH1开路/短路（排气温度）E2TH2开路/短路（1#进盘）E3TH3开路/短路（1#中盘）E4TH4开路/短路（2#进盘）E5TH5开路/短路（2#中盘）E6TH6开路/短路（3#进盘）E7TH7开路/短路（3#中盘）E8TH8开路/短路（环境）E9TH9开路/短路（总出盘）EATH10开路/短路（过冷进）EBTH11开路/短路（过冷出）ECTH12开路/短路（回气）EF紧急运行FO外机存贮器故障F7环境温度超出运行允许范围F8四通阀故障F9冷媒泄漏FE主从机通讯故障HO数码过载H1定速1过载H2定速2过载H3定速3过载H4高压过高H5高压传达感器故障H6排气温度过高LO过热度太小保护L1低压过低L2低压传达感器故障麦克维尔空调MDS数码变容量多联机组维修故障代码B室内机F1内机进盘传感器故障F2内机中盘传感器故障F3内机出盘传感器故障F4内机回风传感器故障F5内机与线控器通讯故障F6内机与线控器通讯故障FA线控器存贮器故障FB水泵故障（内机排水泵）FC内外机通讯故障麦克维尔空调MWCP水冷柜式空调机组维修故障代码A序号输入端口故障描述代码故障处理1LP1压缩机1低压L1压缩机1停2HP1压缩机1高压H1压缩机1停3LP2压缩机2低压L2压缩机2停4HP2压缩机2高压H2压缩机2停5LP3压缩机3低压L3压缩机3停6HP3压缩机3高压H3压缩机3停7LP4压缩机4低压L4压缩机4停8HP4压缩机4高压H4压缩机4停9OV-COMP1压缩机1过载H5压缩机1停10OV-COMP2压缩机2过载H6压缩机2停11OV-COMP3压缩机3过载H7压缩机3停12OV-COMP4压缩机4过载H8压缩机4停13OV-FAN风机过载H0系统停机14OV-PUMP水泵过载E5系统停机麦克维尔空调MWCP水冷柜式空调机组维修故障代码B15FLOW水流不足L8系统停机16E-PECT电加热过载H9电加热停17TH1回风感温头E0系统停机18TH2出水感温头E5系统停机19TH3盘管1感温头E1压缩机1停20TH4盘管2感温头E2压缩机2停21TH5盘管3感温头E3压缩机3停22TH6盘管4感温头E423 出水温度过高E6系统停机24 出水温度过低L9系统停机25 无反馈信号L0系统停机26 通讯故障E927 存储器故障E8麦克维尔空调常见故障的维修与检查1．麦克维尔空调常见故障主要有以下方面;根据麦克维尔空调的维修总结，发现下面几种情况是麦克维尔空调故障的主要原因，在实际维修过程中，故障率最高。
(完整word版)麦克维尔故障代码
麦克维尔故障代码故障显示：（仅适用于APM01C的SLM控制器）故障代码故障现象E0 控制器系统故障E1 外接故障输入(压缩机电流过载）E2 外接故障输入（压缩机系统低压保护）E3 外接故障输入（压缩机系统高压保护)E4 回风温度传感器脱落或短路E5 室内盘管传感器脱落或短路E6 室外盘管传感器脱落或短路E7 室外环境传感器脱落或短路E8 冷媒泄漏E9 盘管温度超过68度EA水泵故障或水位超限EB冷却水温过高或过低EC网络接口通信故障适用于麦克维尔模块式风冷冷水/热泵机组MAC210/MAC230D /DS/DM/DR/DRS/DRMC302l控制器使用手册一、操作1、开关机按ON/OFF键,机组在开机(RUN灯亮）、关机（RUN灯灭）之间切换。
2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。
3、参数查询使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。
按“机组"键后机组号码闪烁，此时按“▲”或“▼”键改变机组号,查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了,按“▲"或“▼”键查看该机组的不同的参数。
4、参数设置①按“密码”键显示器左下框内显示“密码输入”和“00”，按“▲”或“▼”键改变数值，当选择到正确的用户密码后按“确定”键(出厂密码为“00”），显示框内显示时间,则表示已经输入正确的用户密码，可以进行以下设置：A、运行参数修改：在输入正确密码后，按照步骤②→③→④就能够完成运行参数的修改设置。
B、用户密码修改：在输入正确密码后，按“密码”键显示框内只显示“00”，则表示进入用户密码修改设置，按“▲"或“▼”键改变数值后,按“确定"键修改拥护密码完成，同时跳出参数设置状态。
麦克维尔空调故障代码
麦克维尔空调故障代码麦克维尔空调MDS数码变容量多联机组维修故障代码室外主机故障代码故障说明E0 系统故障E1 TH1开路/短路（排气温度）E2 TH2开路/短路（1#进盘）E3 TH3开路/短路（1#中盘）E4 TH4开路/短路（2#进盘）E5 TH5开路/短路（2#中盘）E6 TH6开路/短路（3#进盘）E7 TH7开路/短路（3#中盘）E8 TH8开路/短路（环境）E9 TH9开路/短路（总出盘）EA TH10开路/短路（过冷进）EB TH11开路/短路（过冷出）EC TH12开路/短路（回气）EF 紧急运行F0 外机存贮器故障F7 环境温度超出运行允许范围F8 四通阀故障F9 冷媒泄漏FE 主从机通讯故障H0 数码过载H1 定速1过载H2 定速2过载H3 定速3过载H4 高压过高H5 高压传达感器故障H6 排气温度过高L0 过热度太小保护L1 低压过低L2 低压传达感器故障麦克维尔空调APM01C型控制器维修故障代码故障代码故障现象E0 控制器系统故障E1 压缩机电流过载E2 系统低压保护E3 系统高压保护E4 回风传感器故障E5 内盘传感器故障E6 外盘传感器故障E7 外环境传感器故障E8 冷媒泄露E9 盘管超过68度EA 水泵故障或水位超限EB 冷却水温度过高或过低EC 网络接口通信故障麦克维尔空调APM01C型控制器C3B灯板故障显示故障显示故障现象FAN/POWER灯闪,其它全灭回风温度传感器脱落或短路DRY/TIMER灯闪,其它全灭室外盘管传感器脱落或短路HEA T灯闪,其它全灭除霜COOL灯闪,其它全灭室内盘管传感器脱落或短路COOL, DRY/TIMER灯闪,其它全灭冷媒泄露COOL灯闪,其它全灭盘管温度超过68度,压缩机过载DRY/TIMERHEA T灯闪,其它全灭水温过高或过低FAN/POWER灯闪,其它全亮E1COOL灯闪,其它全亮E2DRY/TIMER灯闪,其它全亮E3麦克维尔MACD风冷冷水机组故障代码代码故障现象代码故障现象EC00 0号从机通讯故障ER35 保留EC** **(指1-14)号从机通讯故障ER36 保留EC15 15号从机通讯故障ER37 保留ER16 压缩机过载ER38 保留ER17 风机过载ER39 保留ER18 水泵过载ER40 TH1故障（保留）ER19 水流量不足ER41 TH2故障ER20 高压故障ER42 TH3故障ER21 低压故障ER43 TH4故障ER22 存贮器故障（保留）ER44 TH5故障（保留）ER23 系统故障ER45 TH6故障ER24 排气温度过高（保留）ER46 TH7故障ER25 出水温度过低ER47 TH8故障ER26 四通阀故障（保留）ER48 TH9故障ER27 环境温度过高/过低禁止运行ER49 TH10故障ER28 启动紧急运行功能ER50 TH11故障（保留）ER29 过热度小于1度保护ER51 TH12故障ER30 从机有故障时都会出现ER52 高压传感器故障（保留）ER31 主从机通讯故障ER53 低压传感器故障ER32 保留ER54 保留ER33 保留ER55 保留ER34 保留。
麦克维尔空调MWCP水冷柜式空调机组维修故障代码
麦克维尔空调MWCP水冷柜式空调机组维修故障代码
标签：压缩机冷柜式故障代码盘管麦克维尔it
麦克维尔空调MWCP水冷柜式空调机组维修故障代码
序号输入端口故障描述代码故障处理
1 LP1 压缩机1低压 L1 压缩机1停
2 HP1 压缩机1高压 H1 压缩机1停
3 LP2 压缩机2低压 L2 压缩机2停
4 HP2 压缩机2高压 H2 压缩机2停
5 LP3 压缩机3低压 L3 压缩机3停
6 HP3 压缩机3高压 H3 压缩机3停
7 LP4 压缩机4低压 L4 压缩机4停
8 HP4 压缩机4高压 H4 压缩机4停
9 OV-COMP1 压缩机1过载 H5 压缩机1停
10 OV-COMP2 压缩机2过载 H6 压缩机2停
11 OV-COMP3 压缩机3过载 H7 压缩机3停
12 OV-COMP4 压缩机4过载 H8 压缩机4停
13 OV-FAN 风机过载 H0 系统停机
14 OV-PUMP 水泵过载 E5 系统停机
15 FLOW 水流不足 L8 系统停机
16 E-PECT 电加热过载 H9 电加热停
17 TH1 回风感温头 E0 系统停机
18 TH2 出水感温头 E5 系统停机
19 TH3 盘管1感温头 E1 压缩机1停
20 TH4 盘管2感温头 E2 压缩机2停
21 TH5 盘管3感温头 E3 压缩机3停
22 TH6 盘管4感温头 E4
23 出水温度过高 E6 系统停机
24 出水温度过低 L9 系统停机
25 无反馈信号 L0 系统停机
26 通讯故障 E9
27 存储器故障 E8。
CUWD-B5Y说明书 麦克维尔中央空调
z每台机组均应有各自的电路断电 器。
如果只用一个总断电器控制二台以上 机组，可能导致电击或火灾事故。
!
z电源配线禁止在机组间敷设，以 免引起火灾。
7
■使用时注意事项
！警
z机组运行异常（如有烧焦气味等） 立即切断电源并与麦克维尔销售 商取得联系。
机组出现异常时如继续使用可
! 能造成设备事故、电击或火灾。
z机组运行一段时期，应检查基础 是否牢固可靠。
z清扫时应使机组停止运转并切 断电源，以免造成意外伤害。
!
z冷冻水、冷却水禁止饮用
饮用冷冻水、冷却水有害健康。
z不要弄错冷媒及冷冻机油种 类。
错用将可能引起火灾或爆炸等后 果。
z禁止用水冲洗机组，以免造成电 击后果。
z冷冻水、冷却水水源必须符合水
质标准要求。
用户须知
使用中的注意事项………………41 异常时的处理方法………………42 工作范围…………………………44 水质………………………………45
机组各部分名称
CUWD40、50、60B5Y（1 系统机组）
控制箱
单螺杆压缩机
急停开关
操作面板 蒸发器 电子膨胀阀
冷媒填充阀
正面
冷凝器 冷却水出口 冷却水入口
冷冻水入口
易熔塞
吐出止逆阀
背面
机组外形图
1
电源接入口
冷冻水出口 干燥过滤器 液侧截止阀
机组各部分名称
CUWD80、100、120B5Y
控制箱
安全阀
单螺杆压缩机
急停开关 操作面板
电子膨胀阀
冷凝器 冷媒填充阀
正面
易熔塞
蒸发器 冷却水出口 冷却水入口
冷冻水入口
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
麦克维尔中央空调代码1．麦克维尔中央空调代码
1 E0 室外机DLT排气温度感温器故障?
2 E1 室外机OD环境温度感温器故障??
3 E2 室外机RTN回气温度感温器故障?
4 E3?压缩机底部温度感温器故障?
5 E4 室外机Inlet温度感温器故障?
6 E5 室外机Midlet温度感温器故障?
7 E6 室外机Outlet温度感温器故障?
8 E7 室外机DLT排气温度过高?
9 E8 系统故障?
10 EE 模式冲突?
11 E9 室内机水泵故障?
12 F1 室内环境温度感温器故障?
2．麦克维尔空调APM01C型故障代码
麦克维尔空调APM01C型故障代码
3．麦克维尔MDS数码变容量多联机故障代码B? ??室内机
4．麦克维尔MDS数码变容量多联机故障代码A? ?? ?室外机
5．麦克维尔空调APM01C型控制器C3B灯板故障显示
6．麦克维尔MAC风冷模块水冷机组维修代码B? ???双压机
7．麦克维尔空调MAC风冷模块水冷机组维修代码（三）
8．麦克维尔空调MWCP水冷柜式机组维修代码B
9．麦克维尔空调MWCP水冷柜式机组维修代码A
10．麦克维尔中央空调故障代码
备注：TH1 排气温度传感器，TH2??1#进盘温度传感器，TH3??1#中盘温度传感器，TH4??2#进盘温度传感器，??TH5??2#中盘温度传感器，TH6? ?3#进盘温度传感器，TH7? ?3#中盘温度传感器，TH8??环境温度传感器，TH9??总出盘温度传感器，TH10??过冷出口温度传感器，TH11??过冷回气温度传感器，TH12??回气温度传感器。
麦克维尔中央空调排气压力高故障分析与排除
故障现象：中央空调压缩机排气压力过高。
? ? 1）原因分析：中央空调系统制冷剂过多。
? ? 排除方法：取出多余的制冷剂。
? ? 2）原因分析：中央空调系统内有不凝性气体。
? ? 排除方法：排除中央空调系统中不凝性气体。
? ? 3）原因分析：中央空调换热效果差。
? ? 排除方法：清洗中央空调换热器。
? ? 4）原因分析：中央空调四通阀失灵。
? ? 排除方法：更换中央空调四通阀。
? ? 5）原因分析：中央空调室外风机风量不足。
? ? 排除方法：寻找中央空调小风量原因。
? ? 6）原因分析：中央空调过长的除霜周期。
? ? 排除方法：更改中央空调程序。
? ? 7）原因分析：中央空调风机电动机烧坏。
? ? 排除方法：更换中央空调风机电动机。
? ? 8）原因分析：中央空调热负荷过大。
? ? 排除方法：调整中央空调热负荷。
? ? 9）原因分析：中央空调膨胀阀开度过大。
? ? 排除方法：调节中央空调膨胀阀开度。
? ? 10）原因分析：中央空调系统内有不凝性气体。
? ? 排除方法：排除中央空调不凝性气体。
? ? 11）原因分析：中央空调膨胀阀感温包位置不对。
? ? 排除方法：调整中央空调感温包位置。
