10KV电气系统调试施工方案(孔彬)

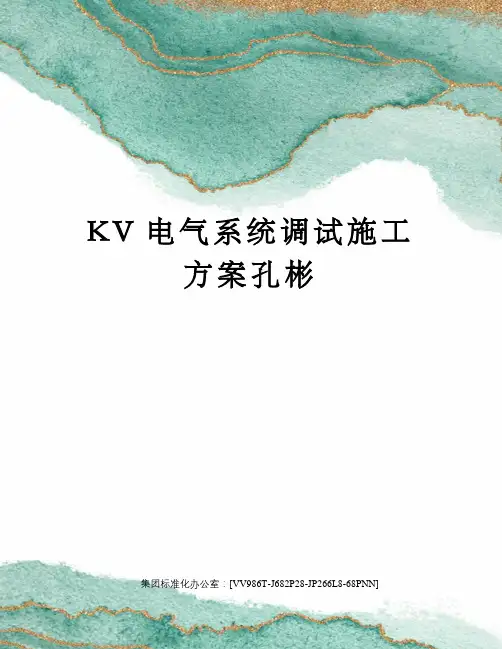

KV电气系统调试施工方案孔彬
K V电气系统调试施工方案孔彬集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]山东魏桥铝电滨州市滨北新材料项目10KV分配电所高压交接试验及系统调试施工方案审批：审核：编制：中十冶集团魏桥铝电政通项目经理部2015年11月20日目录1 使用范围本施工方案适用于滨州市滨北新材料项目-1#空压站、2#空压站、铸造车间10KV 分配电所电气设备交接试验及系统试验。
2 编制依据滨州市滨北新材料项目-1#空压站、2#空压站、铸造车间10KV分配电所电气施工图，生产厂家产品说明书、安装和技术资料；参考规范、规程：《电气装置安装工程电气设备交接试验标准》 GB50150-2006《电气装置安装工程蓄电池施工及验收规范》 GB50172-92《建筑电气工程施工质量验收规范》 GB50303-20023 工程概况及主要工程量工程概况本项目1#、2#空压站10KV变配电所主要设备包括800KVA变压器4台，高压开关柜48台，10台337KW高压螺杆式空压机，6台1860KW高压离心式空压机，高压开关柜两路进线电源（电缆型号为10KV 1（3*300）电缆4根总计3070米，变压器空压机进线电源（电缆型号为ZR-YJV22 10KV 1(3*95）电缆20根总计1850米。
铸造车间10KV变配电所主要设备包括高压配电柜14台，2000KVA变压器4台，高压开关柜两路进线电源（电缆型号为10KV 1（3*150）电缆600米，4台变压器供电电缆ZR-YJV 10KV 1(3*95)高压电缆4根总计300米。
高压配电室10KV系统采用单母线分段接线供电方式，10KV电源引自厂区10KV中心配电所（A系列），10KV中心配电室（B系列）供电，互为备用。
系统采用综合微机监控装置对10KV线路、变压器、电动机、分段开关、电压互感器等设备进行全程监控。
电气主要工程量主要工程量如表3-1所示：表 3-1 电气主要工程量4 电气设备交接试验电力电缆本项目电力电缆额定电压等级为1KV、15KV两种。
完整word版10KV电气设备调试方案
4.3调试方法高压系统电气调试流程图：4.3.1调试准备：根据具体工况配备调试技术人员，检查试验仪表性能，准备好施工记录、试验报告。
清理施工现场，规范照明、安全、应急措施。
保证试验人员、安全人员和管理人员的通讯畅通。
4.3.2设备检查：核查现场设备的规格、型式、容量、电压等级等项目。
检查运输、安装过程中设备有无损伤，并做好记录。
解除运输过程中的临时固定措施，清除柜内除湿袋等异物。
4.3.3配线检查：校对开关柜、盘箱内设备仪表的连接线，将配线号编译成图纸号。
检查控制回路、信号回路的绝缘，不良者应采取干燥措施。
检查、确认接地装置的安装应符合规范要求。
4.3.4施工电源：建立容量、电压等级符合要求的临时电源，对于电压波动大的施工电源应采取稳压措施。
确保临时电源的安全使用，包括用电申请、挂牌、漏电保护等。
4.3.5直流电源建立：依据制造厂原理图、对直流盘进行校线、检查。
调整整流装置对蓄电池的充电电流，检查蓄电池的放电容量。
直流盘内引入正式或临时电源，建立直流电源系统。
4.3.6保护继电器检验及整定：目前在电气供电系统中广泛采用了微机继电保护器，取代了机械式和晶体管及电子式继电器。
微机继电保护仪精度高、功能强大，可以集多种保护于一台仪器上且性能稳定，更重要的是微保具有通讯功能，为上位计算机后台监视、操控、管理开关柜提供了服务平台。
保护继电器调试方法如下图：调试准备检查保护器外观并且确定型号和图纸要求一致检查电源等级和接地要符合保护器要求4.3.7电力变压器调试调试方法如下图：测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻绕组连同套管的交流耐压试验检查相位4.3.8互感器（CT、PT）的调试：互感器调试应按照流程图所示方法进行:断路器调试: 高压开关选用真空断路器，开关柜采用抽屉式，4.3.9调试流程图如下：交流耐压试验进行直流耐压试验及泄漏电流测量每根电缆绝缘电阻；电力电缆调试：7.3.10．测量；检查电缆线路的相位。
10KV变电所电气调试方案
10KV变电所电气调试方案电气调试是变电站建设中至关重要的一环，它涉及到变电所内设备的安装、连接、通电和测试等一系列工作。
正确地进行电气调试可以确保设备的正常运行，并及时发现和解决潜在问题，保障电网的安全和稳定运行。
下面是一个10KV变电所电气调试方案，详细介绍了调试过程中的步骤和注意事项。
一、调试准备1.收集相关资料：包括设计文件、设备制造厂家的施工图纸和操作手册等。
2.准备调试工具：如电压表、电流表、验流器、绝缘电阻测试仪、变电站自动化监控系统等。
3.检查设备安装质量：检查设备是否安装到位，连接是否稳固，接线是否正确。
4.清理工作场地：确保工作场地干净整洁，消除安全隐患。
5.组织调试人员：安排专业技术人员进行调试工作，确保人员数量和素质能够满足调试需要。
二、设备和线路的试验顺序根据设备和线路的键合方式，调试顺序如下：1.动力设备：先调试主变压器、配电变压器、高压开关设备等。
2.联络设备：调试隔离开关、接地开关、旁路开关、电容器组等。
3.电流互感器和电压互感器：调试互感器的连接和变比。
4.线路绝缘：进行线路的绝缘测试，确保电气设备和线路与大地之间的绝缘性能良好。
5.线路的接通和切换：逐级逐段进行线路的接通和切换试验，确保线路正常运行。
6.安全和保护装置：调试各种安全和保护装置，包括过电压保护、过电流保护、接地保护等。
7.控制装置：调试变电站自动化监控系统，确保其正常运行。
三、注意事项1.安全第一：严格遵守安全操作规程，戴好安全防护装备，确保人员和设备的安全。
2.仔细阅读操作手册：对设备进行正确的操作，不擅自变更设备参数，以免产生不可预知的后果。
3.实时监测和记录数据：在调试过程中，及时监测各个设备和线路的运行状态，并记录数据进行分析和比对。
4.合理安排时间：合理安排调试时间，不能因为赶工期而忽略设备调试的重要性。
5.逐级逐段调试：由低压到高压、由简单到复杂，逐级逐段进行调试。
确保每个步骤都正常运行后再进行下一步。
10KV高压设备调试专项施工方案 (5)
10KV高压设备调试专项施工方案1. 引言本文档旨在提供10KV高压设备调试的专项施工方案。
通过合理的调试流程和措施，确保高压设备在投入运行前能够正常工作，保障设备的稳定性和可靠性。
2. 准备工作在进行10KV高压设备调试前，需要进行以下准备工作：•完成设备安装，包括电缆连接、主机设备安装等。
•确认设备所需的电源和电力线路已经配备齐全，符合要求。
•检查设备的接地系统，确保接地良好。
3. 调试流程10KV高压设备调试的流程包括以下步骤：3.1 设备预检在正式调试之前，需要对设备进行预检。
预检内容包括但不限于：•检查设备的电缆连接，确保连接牢固。
•检查设备的接线端子，确保接线端子焊接良好。
•检查设备的主要元件和电器元件，确保无损坏或缺陷。
•检查设备的控制面板，确保面板开关灵活可靠。
3.2 系统联调设备预检合格后，进行系统联调。
系统联调包括以下步骤：•逐一检查各个系统的电气连接，确保连接正确且牢固。
•检查系统的参数设置，如电压、电流、频率等，确保符合设备要求。
•逐步启动系统，观察系统的运行情况，确认是否存在异常现象。
3.3 功能调试系统联调合格后，进行功能调试。
功能调试的内容包括但不限于：•检查设备的开关功能，确保各个开关的正常工作。
•检查设备的保护功能，确保保护装置的灵敏度和可靠性。
•检查设备的报警功能，确保报警装置的准确性和可靠性。
3.4 故障排除在进行功能调试过程中，如果发现异常现象或故障，需要进行故障排除。
故障排除的步骤包括以下内容：•根据现象分析可能的故障原因。
•采取逐步排除法，逐一检查相关设备和元件。
•针对故障进行修复或更换，确保设备能够正常工作。
4. 安全措施在进行10KV高压设备调试的过程中，需要注意以下安全措施：•调试人员必须具备相关的电力知识和操作经验。
•调试人员必须佩戴符合标准的个人防护装备，如绝缘手套、绝缘鞋等。
•在进行高压设备调试时，必须有专人负责监护，确保及时采取应急措施。
10KV变电所电气调试方案
电气系统调试施工方案编制：审核:批准：质量:安全：目录1、编制说明2、编制依据3、工程概况4、调试工作的程序5、调试工作的工艺及技术要求6、保护继电器的校验7、常用继电器的一般校验项目及方法8、10KV盘柜内部线的检查和对外联络线的校验9、一、二次母线的耐压试验10、调试工作计划11、安全防护措施12、质量保证措施13、主要设备一、编制说明根据提供的图纸资料、10KV进线电源设计为两路进线，一路进线电源由业主提供，一路进线电源为缓建。
由10KV高压开关柜分别供给八台变压器组成一个互为备用的低压系统。
本方案针对10KV系统、0.4KV系统和现场电机的调试进行编制。
二、编制依据《电气装置安装工程电气设备交接试验标准》《电力系统继电保护及电网安全自动装置检验条例》《电气安装工程施工验收规范》《保护继电器的效验》电气设备的厂家技术文件资料有关的电气试验、运行安全操作规程三、工程概况1、系统的运行方式10KV1路进线由外线10KV供电所系统供给。
10KV馈线供全厂的各分配电室，共25台高压开关柜，2套10KV电容器柜。
10KV为单回路供电，由八台变压器构成的的低压0.4KV的低压系统互为备用。
2、主要设备实物工作量3、技术参数继电保护整定值，有特殊要求的设备技术参数（有现场技术文件确定）调试执行标准为国标GB 50150-2006 电气设备交接试验标准现将10KV变压器、10KV高压开关柜、0.4KV低压配电控制柜、10KV高压电机、10KV高压电缆试验标准分类如下四、调试工作的程序，按以下步骤进行技术准备，熟悉施工图纸，试验人员、试验设备资质报验；仪表仪器、消耗材料的准备盘柜的外观检查、元器件的复核、盘内线校验保护继电器及保护单元校验整定、计量表计的校验盘柜间二次联络线校验PT柜二次回路的调试交流二次回路计量表计的调试交流二次回路保护回路的调试变压器控制、保护、信号回路与微机系统远控监测整组试验电机系统实验调试资料的整理，填写试验报告安装调试工作的检查确认及送电的准备4．1、10KV变压器试验项目如下4.1.1、测量绕组连同套管的直流电阻；a、高压侧测量应在分接开关1、2、3、4、5档的A-B\B-C\C-A分别进行测量。
10kv电源施工工程调试方案
10kv电源施工工程调试方案一、前言10kV电源系统是现代城市中重要的基础设施之一，对于城市的电力供应起着至关重要的作用。
在10kV电源施工工程中，调试工作是至关重要的一环，它直接关系到电源系统的运行效果和可靠性。
因此，本调试方案将围绕10kV电源施工工程的调试工作内容、方法、步骤、注意事项等方面进行详细介绍。
二、调试工作内容1. 电源系统接地检测2. 电源系统绝缘测试3. 电源系统电压稳定性测试4. 电源系统并联运行测试5. 电源系统损耗测试6. 电源系统保护装置测试7. 电源系统运行稳定性测试三、调试工作方法1. 电源系统接地检测（1）使用接地电阻测试仪对电源系统的接地电阻进行测试。
（2）检测结果必须符合规定标准，否则需要对接地电阻进行调整。
2. 电源系统绝缘测试（1）使用绝缘电阻测试仪对电源系统的绝缘电阻进行测试。
（2）检测结果必须符合规定标准，否则需要对绝缘电阻进行调整。
3. 电源系统电压稳定性测试（1）使用数字示波器对电源系统的电压进行稳定性测试。
（2）检测结果必须符合规定标准，否则需要对电压进行调整。
4. 电源系统并联运行测试（1）将新建的电源系统与原有的电源系统进行并联运行测试，观察其运行情况。
（2）检测结果必须符合规定标准，否则需要对并联运行进行调整。
5. 电源系统损耗测试（1）使用功率仪对电源系统的损耗进行测试。
（2）检测结果必须符合规定标准，否则需要对损耗进行调整。
6. 电源系统保护装置测试（1）使用保护装置测试仪对电源系统的保护装置进行测试。
（2）检测结果必须符合规定标准，否则需要对保护装置进行调整。
7. 电源系统运行稳定性测试（1）对电源系统进行连续72小时以上的运行稳定性测试。
（2）检测结果必须符合规定标准，否则需要对运行稳定性进行调整。
四、调试工作步骤1. 组织调试人员和设备，制定调试计划。
2. 进行电源系统接地检测和绝缘测试。
3. 进行电源系统电压稳定性测试。
4. 进行电源系统并联运行测试。
10kv变电所安装施工及调试方案施工方案[1]方案
![10kv变电所安装施工及调试方案施工方案[1]方案](https://img.taocdn.com/s3/m/d47763c3bcd126fff6050bdc.png)
1。
工程概况浦东国际机场T2航站楼在一期航站楼的东侧，与一期航站楼呈对称状布置，由主楼和候机长廊组成，均为三层结构，中间为连接廊。
主楼内包含办票大厅、行李提取厅、迎宾厅，行李处理用房、设备机房等；候机长廊内包含候机厅、到达通道、设备机房和办公用房，总长度约1430m;连接廊内包含休闲娱乐及办公用房、出发到达联检区中转中心。
T2航站楼总建筑面积约500000m2。
强电系统设置10所10/0.4kV变配电站(其中1～7＃变配电站分布在登机长廊一层，8～9＃变配电站设在主楼地下室，10＃变配电站设在连廊一层）,电源分别从机场两个35kV总降压站经共同沟引入。
整个浦东国际机场T2航站楼共配置24台2500kVA和4台2000kVA变压器，并设置5台应急柴油柴油发电机组（其中长廊三台，主楼二台）。
为了确保10所10/0.4kV变配电所施工安装的顺利展开，尽可能将各种技术及现场实际问题在施工前期予以发现并合理解决，故决定在长廊M~N轴、35～36轴)3#变配电所、(M～N轴—1/44～45轴）4＃变配电所进行样板段施工。
本样板段3＃机房主要设备有高压柜8台、变压器2台；4＃机房主要设备有高压柜8台、变压器2台、柴油发电机组1台。
这些主要设备是本次样板段机房施工的重点，都采用合适的液压汽车吊直接把设备卸于机房外,然后用卷扬机进行水平拖运进机房安装就位的施工方法。
其中最大件设备为1120KVA柴油发电机组，其外形尺寸=4611*2136*2306mm;重量=9800kg；其次为10Kv变压器，其外形尺寸=2200*1300＊2100mm；重量=6500kg;各高压柜暂估单件重量为1000kg。
为了按质、按量确保本样板机房的施工，我公司将选派具有丰富施工经验且持有效施工操作证书的优秀员工进场参与施工。
驻现场项目部将与业主、设计、监理、总包、土建及供应商等有关单位人员密切联系，切实做好各项准备工作；同时也需要得到上述协作单位的大力支持配合,共同圆满完成此次施工任务.4.主要施工方法与技术措施施工工艺流程方框图4。
(完整word版)10KV电气设备调试方案
4.3调试方法高压系统电气调试流程图：4.3.1调试准备：根据具体工况配备调试技术人员，检查试验仪表性能，准备好施工记录、试验报告。
清理施工现场，规范照明、安全、应急措施。
保证试验人员、安全人员和管理人员的通讯畅通。
4.3.2设备检查：核查现场设备的规格、型式、容量、电压等级等项目。
检查运输、安装过程中设备有无损伤，并做好记录。
解除运输过程中的临时固定措施，清除柜内除湿袋等异物。
4.3.3配线检查：校对开关柜、盘箱内设备仪表的连接线，将配线号编译成图纸号。
检查控制回路、信号回路的绝缘，不良者应采取干燥措施。
检查、确认接地装置的安装应符合规范要求。
4.3.4施工电源：建立容量、电压等级符合要求的临时电源，对于电压波动大的施工电源应采取稳压措施。
确保临时电源的安全使用，包括用电申请、挂牌、漏电保护等。
4.3.5直流电源建立：依据制造厂原理图、对直流盘进行校线、检查。
调整整流装置对蓄电池的充电电流，检查蓄电池的放电容量。
直流盘内引入正式或临时电源，建立直流电源系统。
4.3.6保护继电器检验及整定：目前在电气供电系统中广泛采用了微机继电保护器，取代了机械式和晶体管及电子式继电器。
微机继电保护仪精度高、功能强大，可以集多种保护于一台仪器上且性能稳定，更重要的是微保具有通讯功能，为上位计算机后台监视、操控、管理开关柜提供了服务平台。
保护继电器调试方法如下图：4.3.7电力变压器调试调试方法如下图：4.3.8互感器（CT、PT）的调试：互感器调试应按照流程图所示方法进行:4.3.9断路器调试: 高压开关选用真空断路器，开关柜采用抽屉式，调试流程图如下：测量；检查电缆线路的相位。
7.3.11支柱绝缘子、母线：7.3.12系统操控试验、信号连锁检查：系统主回路不带电，挂接地保护；控制回路通电，操动控制柜开关分合闸，检查开关柜、操作台、箱分合闸信号及各类报警、监视等信号连锁。
7.3.13系统整组保护试验：7.3.13.1带上正式控制回路，对所有断路器进行系统检查：85％系统电压的可靠合闸，60％系统电压的可靠分闸，35％系统电压的可靠分不了闸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
山东魏桥铝电滨州市滨北新材料项目10KV分配电所高压交接试验及系统调试施工方案审批：审核：编制：中十冶集团魏桥铝电政通项目经理部2015年11月20日目录1 使用范围 02 编制依据 03 工程概况及主要工程量 04 电气设备交接试验 (1)5 变配电系统试验 (11)6 质量保证措施 (17)7 HSE 措施 (17)8 劳动力计划 (19)9. 主要调试器具一览表： (19)1 使用范围本施工方案适用于滨州市滨北新材料项目-1#空压站、2#空压站、铸造车间10KV分配电所电气设备交接试验及系统试验。
2 编制依据滨州市滨北新材料项目-1#空压站、2#空压站、铸造车间10KV分配电所电气施工图，生产厂家产品说明书、安装和技术资料；参考规范、规程：《电气装置安装工程电气设备交接试验标准》 GB50150-2006《电气装置安装工程蓄电池施工及验收规范》 GB50172-92《建筑电气工程施工质量验收规范》 GB50303-20023 工程概况及主要工程量3.1工程概况本项目1#、2#空压站10KV变配电所主要设备包括800KVA变压器4台，高压开关柜48台，10台337KW高压螺杆式空压机，6台1860KW高压离心式空压机，高压开关柜两路进线电源（电缆型号为ZR-YJV22-8.7/10KV 1（3*300）电缆4根总计3070米，变压器空压机进线电源（电缆型号为ZR-YJV22 -8.7/10KV 1(3*95）电缆20根总计1850米。
铸造车间10KV 变配电所主要设备包括高压配电柜14台，2000KVA变压器4台，高压开关柜两路进线电源（电缆型号为ZR-YJV22-8.7/10KV 1（3*150）电缆600米，4台变压器供电电缆ZR-YJV -8.7/10KV 1(3*95)高压电缆4根总计300米。
高压配电室10KV系统采用单母线分段接线供电方式，10KV电源引自厂区10KV中心配电所（A系列），10KV中心配电室（B系列）供电，互为备用。
系统采用综合微机监控装置对10KV线路、变压器、电动机、分段开关、电压互感器等设备进行全程监控。
3.2电气主要工程量主要工程量如表3-1所示：表 3-1 电气主要工程量4 电气设备交接试验4.1 电力电缆4.1.1本项目电力电缆额定电压等级为0.6/1KV、8.7/15KV两种。
4.1.2试验项目按照《电气装置安装工程电气设备交接试验标准》GB50150-2006电力电缆试验记录要求进行，即试验项目有：绝缘电阻测量、直流耐压及泄漏电流测量、相位检查等。
4.1.3电力电缆线路的试验，应符合下列规定：1）对电缆的主绝缘做耐压试验或测量绝缘电阻时，应分别在每一相上进行。
对一相进行试验或测量时，其它两相导体、金属屏蔽或金属套和铠装层一起接地；2）对额定电压为0.6/1KV的电缆线路应用2500V兆欧表测量导体对地绝缘电阻代替耐压试验，试验时间1min。
4.1.4测量各电缆导体对地或对金属屏蔽层间和各导体间的绝缘电阻，应符合下列规定：1）耐压试验前后，绝缘电阻测量应无明显变化；2）测量绝缘用兆欧表的额定电压，采用如下等级：▲ 0.6/1KV电缆：用1000V兆欧表；▲ 8.7/15KV电缆：用2500V兆欧表；4.1.5 直流耐压试验及泄漏电流测量1）8.7/15KV电力电缆直流耐压试验电压为：Ut =4×U=4×8.7=34.8KV；2）试验时，试验电压可分4～６阶段均匀升压，每阶段停留1min，并读取泄漏电流值。
试验电压升至规定值后维持15min，其间读取1min和15min时泄漏电流。
测量时应消除杂散电流的影响。
3）6/10KV及以上电缆的泄漏电流小于20uA和6KV及以下电压等级电缆泄漏电流小于10uA时，其不平衡系数不作规定。
泄漏电流值和不平衡系数只作为判断绝缘状况的参考，不作为是否能投入运行的判据。
4）电缆的泄漏电流具有下列情况之一者，电缆绝缘可能有缺陷，应找出缺陷部位，并予以处理：▲泄漏电流很不稳定；▲泄漏电流随试验电压升高急剧上升；▲泄漏电流试验时间延长有上升现象。
4.1.7 交流耐压试验，应符合下列规定：1）试验优先采用20Hz～300Hz交流耐压试验，试验电压及时间如下：=2.5×18=45KV，时间5min；8.7/15KV电力电缆交流耐压试验电压为：2.5×U2）不具备上述试验条件时，可采用施工加正常系统相对地电压24h方法代替交流耐压。
4.1.8 检查电缆线路的两端相应相位应一致，并与电网相位相符合。
4.1.9 0.5KV控制电缆和BV导线，用500V兆欧表测线间和线对地间的绝缘电阻值必须大于0.5MΩ。
4.2 电力变压器4.2.1 本项目电力变压器有：干式变压器4台。
4.2.2试验项目按照GB-50150电力变压器试验记录要求执行，即试验项目有：绕组直流电阻测量、变压比测试、接线组别检查、绝缘试验（包括绝缘电阻测试、吸收比检查、交流耐压测试）等。
4.2.3 测量绕组连同导管的直流电阻，应符合下列规定：1）测量应在各分接头的所有位置上进行；2）干式变压器，各相测得值的相互差值应小于平均值的2%；线间测得值的相互差值应小于平均值的1%；3）变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于2%；不出温度下电阻按照式4-1换算：R2=R1（T+t2）/（T+t1）（式4-1）式中：R1、R2——分别为温度在t1、t2时的电阻值；T——计算用常数，铜导线取235，铝导线取225。
4）由于变压器结构等原因，差值超过本第2条时，可只按第4条进行比较。
但应说明原因。
4.2.4 检查变压器的电压比，与制造厂铭牌数据比应无明显差别，且应符合电压比的规律。
“无明显差别”按如下考虑：变压器额定电压比允许偏差不超过±0.5%；4.2.5 检查变压器的三相接线组别，必须与设计要求及铭牌上的标记和外壳上的符合相符。
4.2.6 测量与铁心绝缘的各紧固件（连接片可拆开者）及铁心（有外引接地线的）绝缘电阻应符合下列规定：1）所有安装工作结束后应进行铁心和夹件（有外引接地线的）的绝缘电阻测量；2）铁心必须为一点接地；对变压器上有专用的铁心接地线引出套管时，应在注油前测量其对外壳的绝缘电阻；3）采用2500V兆欧表测量，持续时间为1min，应无闪络及击穿现象。
4.2.7 测量绕组连同套管的绝缘电阻、吸收比，应符合下列规定：1）绝缘电阻值不低于产口出厂试验值的70%；2）当测量绝缘温度与产品出厂试验时的温度不符合时，按式4-2求出换算系统A。
（式4-2）式中 K——为实测温度减去20℃的绝对值；再校正到20℃时的绝缘电阻值可用下述公式计算：当实测温度为20℃以上时：R20=AR（式4-3）t当实测温度为20℃以下时：R20=R/A （式4-4）t式中 R20——校正到20℃时的绝缘电阻值（MΩ）；Rt——在测量温度下的绝缘电阻值（MΩ）。
3）吸收比与产品出厂值比应无明显差别，在常温下应不小于1.3，但根据GB50150规范规定，当绝缘电阻值大于3000兆欧时，可不考虑吸收比。
4.2.8 绕组连同套管的交流耐压试验，应符合下列规定：1）干式变压器，交流耐压试验电压为24KV。
2）交流耐压试验采用外施工频电压试验的方法。
试验电压波形尽可能接近正弦，试验电压值为测量电压的峰值除以，试验时应在高压端监测。
试验电压的频率为45～65Hz，全电压下耐受时间为60s。
4.2.9 在额定电压下对变压器的冲击合闸试验，应进行5次，每次间隔为5min，应无异常现象；冲击合闸在变压器高压侧进行；对中性点接地的电力系统，试验时变压器中性点必须接地。
无电流差动保护的干式变压器可冲击3次。
4.2.10 检查变压器的相位必须与电网相位一致。
4.3 避雷器4.3.1 本项目使用的是金属氧化物避雷器，额定电压为10KV。
4.3.2 避雷器绝缘电阻测量，应符合下列要求：1）用2500V兆欧表测量，绝缘电阻不小1000MΩ；2）基座绝缘电阻不低于5MΩ；4.3.3 测量金属氧化物避雷器直流参考电压和0.75倍直流参考电压下的泄漏电流应符合下列规定：1）金属氧化物避雷器对应于直流参考电流下的直流参考电压，整支或分节进行的测试值，应符合产品技术条件的规定。
实测值与制造厂规定值比较，变化不应大于±5%。
2）0.75倍直流参考电压下的泄漏电流值不应大于50uA，或符合产品技术条件的规定。
3）试验时若整流回路中的波纹系数大于1.5%时，应加装滤波电容器，可为0.01～0.1uF，试验电压应在高压侧测量。
4.3.4 检查放电记数器的动作应可靠，避雷器监视电流表指示应良好。
4.3.5 工频放电电压试验应符合直列规定：1）工频放电电压，应符合产品技术条件的规定；2）工频放电电压试验时，放电后应快速切除电源，切断电源不大于0.5s，过流保护动作电流控制在0.2～0.7A。
4.4 断路器4.4.1 本项目使用的断路器是固封式真空断路器。
4.4.2 测量绝缘电阻值，应符合下列规定：1）整体绝缘电阻值测量，应参照制造厂规定；2）绝缘拉杆的绝缘电阻，在常温下就应低于表4-2规定：表4-2 绝缘拉杆的绝缘电阻标准4.4.3 每相导电回路的电阻值测量，宜采用电流不小于100A的直流压降法。
测量结果应符合产品技术条件的规定。
4.4.4 应在断路器全闸及分闸状态下进行交流耐压试验。
当在合闸状态下进行时，试验电压应符合表4-3规定：表4-3 断路器的交流耐压试验标准当在分闸状态下进行时，真空灭弧室断口间的试验电压应按产品技术条件的规定，试验中不应发生贯穿性放电。
4.4.5 测量断路器主触头的分、合闸时间，测量分、合闸的同期性，测量合闸过程中触头接触后的弹跳时间，应符合下列规定：1）合闸过程中接触后的弹跳时间，10KV断路器不应大于2ms。
2）测量应在断路器额定操作电压条件下进行；3）实测数值应符合产品技术条件的规定。
4.4.7 测量分、合闸线圈及合闸接触器线圈的绝缘电阻，不应低于10MΩ；直流电阻值与产品出厂试验值相比应无明显差别。
4.4.8断路器操动机构的试验，应符合下列要求：（1）合闸操作1）当操作电压在表4-4 范围内时，操动机构应可靠动作；表4-4 断路器操动机构合闸操作试验电压范围注：对电磁机构，当断路器关合电流峰值小于50kA时，直流操作电压范围为(80%～110%)Un。
Un为额定电源电压。
2）弹簧操动机构的合闸线圈以及电磁操动机构的合闸接触器的动作要求，均应符合上项的规定；（2）脱扣操作1）直流或交流的分闸电磁铁，在其线圈端钮处测得的电压大于额定值的65%时，应可靠地分闸；当此电压小于额定值的30% 时，不应分闸；2）附装失压脱扣器的，其动作特性应符合表 4-5的规定；表4-5 附装失压脱扣器的脱扣试验注：* 当电压缓慢下降至规定比值时，铁心应可靠地释放。
