长虹液晶电视维修实例

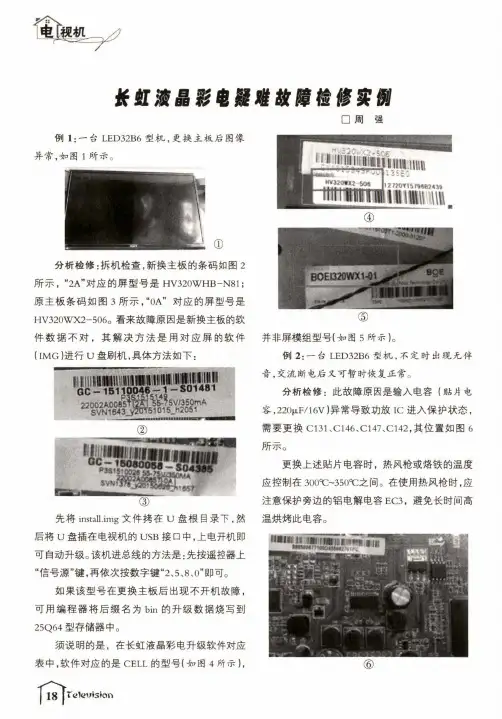

长虹液晶彩电疑难故障检修实例
长金1液晶彩电疑雄故障检修实倒□周强例1: 一台LED32B6型机，更换主板后图像异常，如图1所示。
分析检修：拆机检查，新换主板的条码如图2所示，“2A”对应的屏型号是H V320W H B-N81;原主板条码如图3所示，“0A"对应的屏型号是H V320W X2-506。
看来故障原因是新换主板的软 件数据不对，其解决方法是用对应屏的软件(I MG)进行U盘刷机，具体方法如下：GC-151;22002A0085SVN164*②③先将i n s t a l l.img文件拷在U盘根目录下，然后将U盘插在电视机的U S B接口中，上电开机即可自动升级。
该机进总线的方法是:先按遥控器上 “信号源”键，再依次按数字键“2、5、8、0”即可。
如果该型号在更换主板后出现不开机故障，可用编程器将后缀名为b m的升级数据烧写到 25Q64型存储器中。
须说明的是，在长虹液晶彩电升级软件对应 表中，软件对应的是CELL的型号（如图4所示）,⑤并非屏模组型号(如图5所示）。
例2:—台LED32B6型机，不定时出现无伴 音，交流断电后又可暂时恢复正常。
分析检修：此故障原因是输入电容（贴片电 容,220|x F/16V)异常导致功放1C进入保护状态,需要更换（：131、(：146、(：147、0142,其位置如图6 所示。
更换上述贴片电容时，热风枪或烙铁的温度 应控制在soot-ssot之间。
在使用热风枪时，应 注意保护旁边的铝电解电容EC3,避免长时间高 温烘烤此电容。
⑥1^1例3: —台长虹65D2000I型机，开机后屏上 出现了 3条等距竖线，如图7所示。
⑦分析检修：上电试机，发现在不同状态下竖线 均存在，但有图像的状态下，竖线不明显。
怀疑屏 模组（型号为M650F14-E卜L(1))异常，但换新后 故障依旧。
更换逻辑板后试机，故障排除。
例4:一台60D3P型机，更换主板后屏上出现 左右两幅图像，如图8所示。
长虹电视机维修实例
1：长虹CK53A彩色电视机接收电视信号时,右边图像不清晰;在末接收电视信号时,出现光栅右亮左暗显像管电路 C355失效。
2：长虹CK53A彩色电视机开机瞬间偶尔有彩色,然后彩色消失色解码电路 C608漏电。
3：长虹G2132[k]彩电开机瞬间有一条水平亮线后全无，查为5V负载上的遥控接收头短路。
4：长虹CK53A故障：图象顶部压缩解决：场输出下管Q403测B极2.2V（正常时应为0.7V）。
换掉Q403恢复正常。
1、长虹系列对于LA7688N解码块关机亮点改进：去掉Y板（视放板）VD611、VD612背焊一只4148二极管,正接VD613正负接VD617-B极即可。
2、长虹29A18行场幅均不满，主电源只有75---85V，经查电源部分VD520性能不良，更换RU2即可。
3、长虹CK56B2----22”，行场振TA7698集成块33脚VCC+8.6V，如果只有4V左右时，为行推动开路[包括推动管、变压器等]。
4、长虹2939FD，上部回扫线[有部分台有]，进入“S”总线，调回ABK--ENABLE[正常]即可。
[故障时亮度变亮]5、长虹N2918机只有兰背景无图声AV入，AV输出有图无伴音，调整微调候AV可有伴音，电视机有时有伴音，图差，且Y信号好象丢失。
经反复查为梳状有故障，把内部重焊一遍，一切正常[估计电容有漏电]。
注：如把本机按键插座取下，频道自动翻转。
6、长虹C2589工作一会场上部有黑条线无数，线性不良，经反复加热查为C329--471K涤电容不良，更换后正常。
7、长虹C2191出现“吱”声行不工作，拔掉偏转线圈，行管C极电压就正常，经查：C428--1UF/250V电容短路，更换正常。
8、长虹C2992出现上半部图象有锯齿状，经查C825[场供电电容]35V/1000UF后正常。
9、长虹G2125机，上半部拉长经查R402[120K]电阻开路，换后正常。
10、长虹2118FA（A6机芯），VD514（4148）开路时，代假负载时主电源完全正常。
长虹液晶电视维修18列
长虹液晶电视维修18列长虹电视维修案例汇总1,CHD29600故障，黑屏有声。
分析与检修；二次开机时行起振，有高压声，灯丝亮有伴音。
说明电源及CPU控制电路工作正常，故障在视放电路或IPQ板，测加速极电压350V正常，再测三抢电压红，绿，蓝电压分别为135V,135V,195V蓝抢电压不正常再量CON10插件R, G ,B电压分别为3.8,3.8,1.8V,B信号不正常，这样怀疑IPQ故障换后未好，再检查视放电路发现视放块TDA611Q，的9脚电压只有几伏，正常该为137V 断开测得阻值很小更换TDA6111Q后开机正常。
西安服务中心，胡朋飞2，CHD2995故障现象；半边光栅有噪波点，半边有条纹线。
分析与检修，先加上信号，故障是半边图像正常，半边图像行场都不同步有斜条纹线，输入AV信号故障也一样，怀疑是行逆程脉冲不对造成行相位失措，检查IC217(TDA9370)的16,17脚电压,16脚为1.2V低于正常电压为3.3V不正常，随后将16脚外接电容C307换掉还是无效再测34脚行逆程脉冲入，电压为O.45V正常，无办法换IC 芯片可故障还是依旧，最后仔细想此机出现这奇怪的故障现象，是否是存储器里面的数据出现问题，试着换了一个故障排除。
西安服务中心，赵国强3，PF2986（CH-16）机芯，故障；开机后无论按本机按键或遥控器上的任意功能键操作时电视都要自动关机。
分析与检修；此现象，首先怀疑为CPU，误动作当对机器进行控制时，它错将各种指令认为是关机指令，所以怀疑CPU和存储器可能有故障代换二者都无效。
维修陷入困境，会想以前维修机器时常有瓷片电容和电解电容漏电引起各种怪故障，所以对TDA9373大块各脚外的电容进行检查，当查到19脚外（带隙去耦）电容C162,50V/2.2UF 时发现该脚电压只有1V,正常为4.0V,测量该电容阻值很小，换一只同型号的电容故障消除。
（查相关资料该电容的作用是，为行提供分频时间和供电滤波），由于，该电容漏电使CPU供电电压波动造成CPU 误动作导至此故障。
长虹ZLS47His机芯液晶彩电故障检修实例
长虹ZLS47His m 液晶彩电故障检修額□周强例1:一台U D 42B 6000ID 型机,开机后灰屏。
分析检修：测上屏供电为24V (正常值为 12V ),逻辑板上的供电保险已经断路，主板上上屏 供电模块U 4输入电压为24V ,明显不对（正常值 为12V L U 4的输入电压来自以U 8(SY 8204)为中 心的D C -D C 电路，如图1所示。
经查电阻R 56 (56k l l )开路。
更换R 56后12V 电压恢复正常；更 换T C O N 板后，故障排除。
①例2: —台U D 49C 6000I D 型机，三无（含指示 灯不亮，例3同）。
分析检修：上电，测量主板上的12V 供电为0V 。
断开主板与电源板的连线后上电，电源板(型号:JCL 60D -12M 7-110)输出电压仍为0V 。
断电, 测量电源板及主板上的12V 供电端对地电阻，未 短路。
目测发现电源板上的电阻RS 28已烧煳，测 其阻值已为通电，测量RS 28靠近整流二极管DS 6—侧，电压为12.3V ,正常。
继续检查，未发现明显损坏元件，更换RS 28( l 〇n /2W )后试机，指示 灯亮;二次开机,RS 28冒烟，立即断电。
该机电源由待机电源（输出+12.3V )、PFC 、主 电源（输出+12.3V 、+24Va /1A 、+48V )组成，待机电 源输出的+ 12.3V 电压经D 13( 1N 5819)与主电源 输出的+12.3V 电压并联，供给主板。
当以I C 2 (L 6599)、T 1等元件组成的主电源不起振时，主电 源无输出，主板二次开机后的工作电流就完全由 待机电源经RS 28供给，电流较大时会烧毁RS 28。
断开 D 13,人为给 P S -〇N 、BL -〇N 、P W M端加上高电平，主电源仍无输出，由此判断主电源 异常。
检查主电源芯片的V C C 供电电路，如图2 所示，发现稳压二极管Zl (13V )损坏，将其换新后 故障排除。
长虹液晶电视故障检修实例
电迦'删晶娜臟修鎌例1:一台49Q 2R 型机，开机后自动关机。
分析检修：该机属长虹ZLM 60H H 机芯产 品，电源组件型号为JCL 90D -6S 7 180。
开机后，测 得主板上的12V 电压迅速降为0V ,表明故障在开 关电源。
12V 电压来自两部分电路:一是待机时由ICE 3BQ 565J ( I C 5 )与T 2组成的副开关电源提供。
二次开机后，副电源第二绕绕组的感应电压经D 1U C 18、整流滤波形成V C C 电压，如图1所示。
---------咸二一思----------□赵鑫铭L 6599 (I C 2),PFC 及主电源工作，主电源产生的12V 取代副电源产生的12V 给主板供电。
该机副电源电路如图2所示，上电测得I C 5 ④、⑤脚300V 电压正常。
断开交流检测电路中 Q 10后试机，12V 电压恢复正常，图像伴音均正 常，由此判定故障在Q 10所组成的电路中。
经查， 发现分压电阻R 50焊头断裂，导致Q 9截止,Q 10 饱和导通，I C 5②脚(FB )的反馈信号被短接到地，副电源停止工作，从而出现自动关机故障。
补焊R 50后试机，故障排除。
例2:—台49Q 2R 型机，开机后闪烁。
分析检修:该机属长虹60机芯产品。
上 电试机，待机正常，二次幵机后机内有啸叫 声,且工作一段时间后背光闪烁。
拆机检测，开关电源输出的12V 、24V 电压正常，此时图 像和伴音也正常；当电源发出明显的异常叫声时， 背光闪烁。
拔下电源组件（型号为HSL 90D -6S 7 180)上的背光灯插头，电源啸叫声明显减小。
仔细 辩听，发现啸叫声来自升压电感L 601 (LGT -100|xH -Q 0),怀疑是该电感内部有问题。
更 换L 601后试机，故障排除。
提示：1.在HSL 90D -6S 7 180型电源组 件中，NCP 1393与T 401组成背光供电开关 电源，输出56V 电压，经由控制芯片PF 7001 与Q 601、L 601、D 601、D 602组成自举升压电 路后供给背光灯串。
长虹液晶电视故障检修实例(下)
长虹液晶电视故障检修实倒(下〉(上接2期）例6: —台U D42C6080i D型机（机芯：ZLS47HiS),开机后满屏出现竖彩带，如图6所示。
分析检修：根据经验，此故障原因既有可能是屏组件损坏,也有可 能是逻辑板或主板异常。
拆机检查,发现用手触碰 FFC线时彩带有变化，难道接触不良？拆下两根 FFC屏线,擦洗后再重新安装好，如图7所示，上电试机，故障排除。
例7:—台39Q5T F型机(机芯：ZLH85Gi),通 电后指示灯亮，按开/关键后指示灯闪烁但不开 机。
分析检修：上电，测得电源板输出的+12V_P W R电压正常，但主板上的+5V_ Normal和+ 12V—Normal电压均为0V,这两组电□杜光明压都来自U201 (A OZ4803),如图8所示。
测得 U201③脚、①脚输入电压正常，控制端②、④脚电 压为12V,显然不正常。
正常时，二次开机后主芯 片发出高电平待机控制信号(STANDBY),Q207 饱和导通,U201②、④脚电压约为IV。
进一步检测，发现Q207基极电压一直为0.1V。
检查Q207外围元件发现电容C208漏电，更换电容C208后开机，故障排除。
例8:—台40S1型机（机芯：ZLS59Gi),开机 后图像下部有干扰横条，如图9所示。
⑨分析检修：断开信号源试机，蓝屏上无干扰 条。
这基本排除屏组件与电源板出故障的可能性, 重点检查主板上的信号处理电路。
试机发现，该机 在T V、A V、YPbPr、HDMI、U S B网络等信号源状态下输入均出现干扰横条，由此判定主芯片U201 (M SD6A628 )及周围电路工作异常。
S0T-23⑧在检查过程中，无意间用手触碰到主芯片后，图像有变化，怀疑主芯片接触不良或印制板断线。
拆下主芯片，重新植锡焊接，开机后故障排除。
例9: 一台3D47B4500i型机（机芯：ZLM41HiS),通电后指示灯亮，二次不开机。
分析检修：上电，测得电源板输出的12V电压 正常，转向测量主板上的各组供电，发现 D V D D3V3电压为0V,明显异常。
长虹液晶彩电不开机故障快修实例
长虹液晶彩电不开机故障快修实例例1、LT32710不开机，指示灯亮并闪烁加电后,指示灯点亮，用遥控或本机键开机，指示灯闪烁，但不开机，故障可能是主板程序或供电电路不正常造成。
首先刷主板驱动程序，程序能刷进去，但故障依旧。
测电源各路输出电压，除供控制系统电压5V正常外，其它电压均不正常，由此怀疑电源开／待机等电路有故障。
开机后，PWR-ON信号变为5V左右高电平，此信号经R91和R78分压后，加到Q7的基极上，Q7导通，使开关管Q21导通，Q21的c极得到的第二路24VDC-ON信号，经电阻R46、R75限流后，直接加到光电耦合器PCI的①脚，内部发光二极管发光，光敏三极管受光后等效电阻降低，开关管Q18的基极有电流流出，使Q18导通，输出受控VCC电压，为功率因数校正电路驱动块TDA4863G供电。
经上述电路分析后，测VBUS(PFC输出，正常时约为400V)电压驱动块TDA4863G的⑧脚无电压，正常时电压为13.7V左右，于是检查开机控制电路中的Q18及外围电路元件。
经仔细检查发现VCC滤波电容C39已击穿短路，用一只47μF／35V电解电容更换后，复测TDA4863G的⑧脚有13．7V电压。
通电开机图像、声音均正常，故障排除。
例2、LT4619不开机打开机盖二次开机后测量电源电压，发现无24V，断开电源板与主板所有连接，单独测量电源板仍无24V输出。
首先测量ICl(L6599D)的工作条件是否正常，测量ICl的12脚供电只有5.3V(正常为13V)，此电压由D18、Q12、Q11、D29、C46提供。
经检测此路元件均无异常，断开ICl的12脚后，外围电路电压升为13V正常值，判断ICl(L6599D)本身损坏。
更换后，一切恢复正常，故障排除。
例3、LT4619P不开机打开机盖，先检查CPU的复位电路，该机的复位电路是由U9的⑤脚及外接Q9、CAl05、CA90、D53、C142等元件组成。
长虹大屏幕液晶彩电检修技法
长虹大m 鼷m m i 技法□杜德云例1: 一台55A 7U (LJBX )型机（机芯：ZLS 82Gi ),故障现象为不开机。
分析检修:不开机故障,首先检查由电源板产生的并送至主板插座J S 01①〜④脚的+ 12V_PWR 电压，正常；⑨〜⑩脚的+ 18V _P W R 电压（供给伴 音功放电路）,也正常。
进一步检查由+ 12V_PWR 通过D C -D C 或L D O 转换成的 +5V _S t a n d b y 、UART _115200AC_ON02-2L -DM -04-20180531①+5 V 一 N o r m a l 、 12V _N o r m a l 、 +0.95V _VD -D C 、+0.95V _VDD C —C PU 、+3.3V _S t a n d b y 、+3.3V _N o r m a l 、+1.8V _N o r m a l 、+1.5V —D D R 、+1.22V—D D R 各路 电压，除+2.5V _D D R 4电压为0.51V (异常）,其余 基本正常。
连接打印工装，查看开机打印信息，如 图1所示，不正常。
于是，重点检查D D R 的+2.5V _D D R 4供电 (因之前已检查D D R 供电1.5V 和1.22V 正常， 2.5V 异常）形成电路即可。
在检查过程中发现，L D O 转换块US 03(AZ 1117H -2.5)的②脚输出电压为0.51V ,而检查输入端③脚电压却为1.35V (正常为5V ),明显不正常。
接下来分析+2.5V _D D R 4电压的形成过程： 如图2所示，首先从主芯片U 1(MSD 6A 848)的F 5 脚输出D D R _P W R E N 高电平控制信号，加至三 极管QS 03的基极，使其饱和导通，进而P 沟道M O S 管QS 01(A 03401 )在栅极得到低电平控制信号后导通，因其源极接有5V 待机电压,故从其 漏极形成5V 电压，加至US 03的输入端③脚，最 终工作产生+2.5V 电压，供给D D R 4。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
长虹LCD电视CHD-W370F8（LS08）机芯无亮度信号的检修：机型：CHD-W370F8 液晶电视，采用LS08 机芯
故障现象：无亮度信号
分析与检修:无亮度有很暗的彩色图像,一般为亮度丢失或很弱,TDA1506 3 内视频电路处理后产生的Y,U,V 经过
74/75/76 脚输出到
TDA9178 的6/8/9 脚1.5V 至1.9V左右,由TDA9178的16/17/19脚输出到TDA15063的70/71/72脚,70/71 为1.2V 左右,输入分量信号图像正常,AV 视频也无亮度,说明故障在TDA9178周围.测量19脚Y输出
2.9V,TDA15 063 的72 脚1.2V,TDA91 78 的6 脚为1.7V 左右,采用短接的方式有亮度闪,取下
TDA9178,图
长虹LCD电视
LT4619 P （LS09）机芯无图像的检修
机型：
LT4619P液晶电视，采用（LS09）机芯
故障现象：无图像
分析及检修：开机插上TV 信号并自动搜索，屏幕无图像出现,检查调谐电压+32V 很低, 正常情况下该电压是由电源
+24V经过倍压整流电路产生+60V左右电压,再经D35(UPC57 4)稳压产生+32V 供高频头调谐电压。
查阅电路图仔细检查发现产生+32V的倍压整流电路中，二极管D33/D34/D3 6/D37 已烧黑击穿,更换这几只倍压整流二极管后开机马上又烧黑冒烟,说明该电压已经超过这几只倍压整流二极管的击穿电压而击穿，首先检查+24V-
长虹
LCD电视
LT3219 P （LS10）机芯伴音中有“吱”“吱”的声音的检修
机型：
LT3219P 液晶电视，采用LS10 机芯故障现象：开机图像正常,伴音中有“吱”“吱”的声音
分析与检修：本机在伴音电路上采用了NJW1142音效处理电路，PT2330功放电路，测PT2330功放电路的供电脚(8)的电压为12V 正常。
再(1)/ (2)/(35)/(36)左右声道输出信号的电压均为
11.8V(正常的电压为6.3V 左右)。
可判定有可能是功放电路或功放的外围电路引起，对PT2330 的每一只脚电压进行检查，当测的该电路的(18)时声音突然正常。
这有可能找到故障的所在了，仔细看该电路的(18)脚外围只是接了一
长虹
LCD电视CHD-
W320F 8（LS08）机芯VGA和YPBPR 状态无图像的检修
机型：CHD-W320F8 液晶电视，采用LS08 机芯故障现象：开机图像声音正常，但在VGA和YPBPR状态无图像
分析与检修：YPBPR 信号经高清滤波器U305（SM5302）滤波后，与VGA输入的R、G、B 信号经U306（PSAV330 M）选择后，从U306的（4）（7）（9）脚输入到GM1501。
其它通道是好的，说明可能是
GM1501、U306 损坏造成的，检查U306，供电正常，更换U306后，VGA 输入图象正常，但是YPBPR 还是无图。
说明有可能是U305 损坏，用一新的更换后，故障排除。
长虹LCD电视
LT2612（LS07）机芯开机白板，没有噪波点的检修。
