ABB品牌变频器的ACS510系列故障代码详表
ABB品牌变频器的ACS510系列故障代码详表
ACS510
ABB
保留
请参阅故障解决对策
未用
6
ACS510
ABB
DCUNDERVOLT直流欠压
请参阅故障解决对策
中间回路DC电压不足检查和排除：·供电电源缺相·熔断器熔断·主电源欠压
7
ACS510
ABB
AI1LOSSAI1丢失
请参阅故障解决对策
模拟输入1丢失模拟输入值小于参数3021AI1FLTLIMIT(AI故障极限)的值检查和排除：·模拟输入信号源及其接线·参数3021AI1FLTLIMIT(AI故障极限)的设置，并且检查3001AI<MINFUNCTION（AI故障功能）
1004
ACS510ቤተ መጻሕፍቲ ባይዱ
ABB
PARAOSCALEAO参数错误
请参阅故障解决对策
参数值不一致检查以下两项：·1504AO1MIN（AO1下限）>1505AO1MAX（AO1上限）·1510AO2MIN（AO2下限）>1511AO2MAX（AO2上限）
1005
ACS510
ABB
PARPCU2功率参数错误2
请参阅故障解决对策
嵌入式现场总线在读取配置文件时出错
30
ACS510
ABB
FORCETRIP强制跳闸
请参阅故障解决对策
由现场总线强迫故障停车参见现场总线用户手册
31
ACS510
ABB
EFB1
请参阅故障解决对策
为嵌入式现场总线(EFB)协议应用程序保留的故障代码采用的协议不同，故障代码的含义也不相同
32
1001
ACS510
ABB
PARPFCREFNGPFC参数错误
请参阅故障解决对策
ABB品牌变频器的ACS系列故障代码详表
A B B品牌变频器的A C S510系列故障代码详表

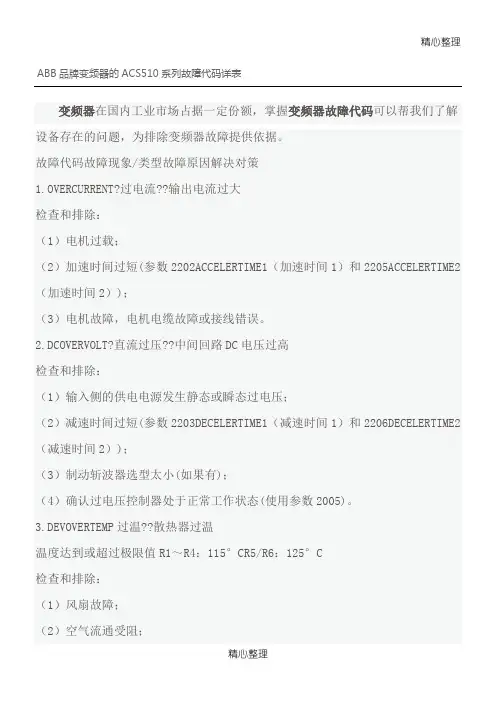

变频器在国内工业市场占据一定份额，掌握变频器故障代码可以帮我们了解设备存在的问题，为排除变频器故障提供依据。
故障代码故障现象/类型故障原因解决对策
1.OVERCURRENT?过电流??输出电流过大
检查和排除：
（1）电机过载；
（2）加速时间过短(参数2202ACCELERTIME1（加速时间1）和2205ACCELERTIME2（加速时间2）)；
（3）电机故障，电机电缆故障或接线错误。
2.DCOVERVOLT?直流过压??中间回路DC电压过高
检查和排除：
（1）输入侧的供电电源发生静态或瞬态过电压；
联系地址:南京江宁区竹山路江山名座大厦415室(金山路口)邮编:211100?。
ACS510ABB变频器故障代码
36 INCOMPSWTYPE •••ABB101 SERF CORRUPT ABB102 RESERVED103 SERF MACRO104 RESERVED105 RESERVED201 DSP T1 ABBOVERLOAD202 DSP T2OVERLOAD203 DSP T3OVERLOAD204 DSP STACKERROR205 RESERVED(OBSOLETE)206 OMIO ID ERROR207 EFB LOADERROR1000 PAR HZRPM? 007 MINIMUM FREQ > 2008 MAXIMUM FREQ? 007 MINIMUM FREQ 9907 MOTOR NOM FREQ(> 50)? 008 MAXIMUM FREQ 9907 MOTOR NOM FREQ(> 50)1001 PAR PFCREFNGPFC •8123 PFC ENABLE PFC 2007 MINIMUM FREQ1003 PAR AI SCALEAI ? 301 AI 1 MIN AI 1 > 1302 AI 1 MAX AI 1? 304 AI 2 MIN AI 2 > 1305 AI 2 MAX AI 21004 PAR AO SCALEAO ? 504 AO 1 MIN AO1 > 1505 AO 1 MAX AO 1? 1510 AO 2 MIN AO 2 > 1511 AO 2 MAX AO 21005PAR PCU 22? .1 < (9906 MOTOR NOM CURR * 9905 MOTOR NOM VOLT* 1.73 / P N) < 3.0• P N = 1000 * 9909 MOTOR NOM POWER ( kW) P N = 746* 9909 MOTOR NOM POWER ( HP)1006 PAREXTROMISSING •? 410 1412 RELAY OUTPUTS 4 61007 PARFBUSMISSING •( 1001 EXT1 COMMANDS 1= 10 ( )) 9802 COMM PROT SEL = 010081009 PAR PCU11 ? < (60 * 9907 MOTOR NOM FREQ / 9908 MOTOR NOM SPEED< 16? .8 < 9908 MOTOR NOM SPEED /(120 * 9907 MOTOR NOM FREQ / Motor Poles ) <0.9921012 PAR PFC IO 1 IO –PFC 14 PFC IO 1 8817 NR OF AUX MOT 8118 AUTOCHNG INTERV1013 PAR PFC IO 2 IO ? PFC ( 8127, MOTORS ) PFC IO 2 14 8118 AUTOCHNG INTERV PFC1014 PAR PFC IO 3 IO PFC ( 8120 PFC IO 3 INTERLOCKS 8127 MOTORS )1015 PAR USER U/F 2618DEFINE U/FU/F2001 OVERCURRENT••( 2202 ACCELER TIME 1 1 2205ACCELER TIME 2 2 )•2002 OVERVOLTAGE••( 2203 DECELER TIME 1 1 2206DECELER TIME 2 2 )2003 UNDERVOLTAGE•2004 DIR LOCK••1003 DIRECTION ()2005 I/O COMMI/O •(3018 COMM FAULT FUNC 3019 COMM FAULT TIME)•(Group 51 53 )•2006 AI1 LOSS 1AI1 ••(3021)•(3001)2007 AI2 LOSS 2AI2 ••(3022)•(3001)2008 PANEL LOSS•LOC)•(REM)•• 3002 PANEL LOSS• 10 COMMAND INPUTS 11 REFERENCE SELECT( REM )。
ABBACS510系列变频器常见故障分析
ABBACS510系列变频器常见故障分析？？提问者:唐喜锐2013-10-26 满意回答一、变频器的常见报警分析1.1变频器充电起动电路报警ACS510系列变频器一般为电压型变频器，采用交—直—交工作方式。
当变频器刚上电时，由于直流侧的平波电容容量非常大，充电电流很大，通常采用一个起动电阻来限制充电电流。
充电完成后，控制电路通过继电器的触点或晶闸管将电阻短路。
起动电路故障一般表现为起动电阻烧坏，ACS510系列变频器报警显示为OVERVOLTAG过E电压报警。
为了减小变频器的体积而选择较小起动电阻，其值多为10—50Ω，功率为10—50W；当变频器的交流输入电源频繁接通，或者旁路的触点接触不良时，都会导致起动电阻烧坏。
因此在替换电阻的同时，必须找出原因，如果故障是由输入侧电源频率开始引起的，必须消除这种现象才能将变频器投入使用，如果故障只由旁路接触器元件引起，则必须更换这些器件。
1.2变频器无故障报警，却不能高速运行经检查ACS510系列变频器参数设置正确，调速输入信号正常，经上电运行测试，变频器直流母线电压只有450V左右（正常应在580V-600V），再测输入侧，发现缺了一相。
故障原因是输入侧的一个空气开关一相接触不良造成的。
造成变频器输入缺相不报警，仍能在低频段工作，是因为多数变频器的母线电压下限为400V，只有当母线电压降至400V以下时，变频器才报告故障。
而`当两相输入时，直流母线电压为380V×1.2=452V＞400V。
当变频器不运行时，由于平波电容的作用，直流电压也可达到正常值，新型的变频器都采用PWM控制技术，调压调频的工作在逆变桥完成，所以在低频段输入缺相时仍可以正常工作，但因输入电压，输出电压低，造成异步电动机转速低频率上不去。
1.3变频器显示过流报警ACS510系列变频器出现OVERCURREN 过T 流报警显示时，首先检查加速时间参数是否太短，力矩提升参数是否太大，然后检查负载是否太重。
ABB品牌变频器地ACS510系列故障代码详表
ABB品牌变频器的ACS510系列故障代码详表
变频器在国内工业市场占据一定份额，掌握变频器故障代码可以帮我们了解设备存在的问题，为排除变频器故障提供依据。
故障代码故障现象/类型故障原因解决对策
1.OVERCURRENT 过电流输出电流过大
检查和排除：
（1）电机过载；
（2）加速时间过短(参数2202ACCELERTIME1（加速时间1）和2205 ACCELERTIME2（加速时间2）)；
（3）电机故障，电机电缆故障或接线错误。
2.DC OVERVOLT 直流过压中间回路DC电压过高
检查和排除：
（1）输入侧的供电电源发生静态或瞬态过电压；
（2）减速时间过短(参数2203DECELERTIME1（减速时间1）和2206DECELER TIME2（减速时间2）)；
（3）制动斩波器选型太小(如果有)；
文案大全
文案大全
文案大全
文案大全
文案大全
文案大全
文案大全
文案大全
文案大全
文案大全
文案大全
文案大全
文案大全
文案大全
文案大全
文案大全
文案大全
文案大全
文案大全
文案大全
文案大全
文案大全
文案大全
文案大全
联系地址:南京江宁区竹山路江山名座大厦415室(金山路口) 邮编:211100 文案大全。
ACS510故障
故障名称故障描述及其纠正措施1 OVERCURRENT 过流输出电流过大。
检查和排除：•电机过载。
•加速时间过短( 参数 2202 ACCELER TIME 1 （加速时间1）和 2205 ACCELER TIME 2 （加速时间2） )。
•电机故障，电机电缆故障或接线错误。
2 DC OVERVOLT 直流过压中间回路 DC 电压过高。
检查和排除：•输入侧的供电电源发生静态或瞬态过电压。
•减速时间过短(参数2203 DECELER TIME 1（减速时间1）和 2206 DECELER TIME 2 （减速时间2） )。
•制动斩波器选型太小( 如果有)。
•确认过电压控制器处于正常工作状态 ( 使用参数2005)。
3 DEV OVERTEMP 过温散热器过温。
温度达到或超过极限值。
R1/R4 ：115 °C R5/R6：125 °C 检查和排除：•风扇故障。
•空气流通受阻。
•散热器积尘。
•环境温度过高。
•电机负载过大。
4 SHORT CIRC 短路短路故障。
检查和排除：•电机电缆或电机短路。
•供电电源扰动。
5 保留未用。
6 DC UNDERVOLT 直流欠压中间回路 DC 电压不足。
检查和排除：•供电电源缺相。
•熔断器熔断。
•主电源欠压。
7 AI1 LOSS AI1 丢失模拟输入 1 丢失。
模拟输入值小于参数3021 AI1FLT LIMIT (AI 故障极限) 的值。
检查和排除：•模拟输入信号源及其接线。
•参数3021 AI1FLT LIMIT (AI 故障极限) 的设置，并且检查3001 AI<MIN FUNCTION （AI 故障功能）。
8 AI2 LOSS AI2 丢失模拟输入2 丢失。
模拟输入值小于参数3022 AI2 FLT LIMIT (AI 故障极限) 的值。
检查和排除：•模拟输入信号源及其接线。
•参数3022 AI2 FLT LIMIT (AI 故障极限) 的设置，并且检查3001 AI<MIN FUNCTION （AI 故障功能）。
ABB ACS510 故障代码
ABB ACS510-01 变频器过得代码（障碍查看取本果）之阳早格格创做1、障碍代码：F0001障碍称呼：过流障碍本果：（1）电机过载；（2）减速时间过短；（3）电机障碍，电机电缆障碍或者交天过得.2、障碍代码：F0002障碍称呼：曲流过电压障碍本果：（1）输进侧供电电源爆收固态战瞬态过电压；（2）减速时间短；（3）造动斩波器选型小（如果有）；（4）确认过电压统造器处于平常处事状态.3、障碍代码：F0003障碍称呼：过温障碍本果：（1）温度达到或者超出极限值.R1-R4：115℃，R5/R6：125℃；（2）风扇障碍：（3）气氛流利受阻，集热器积尘；（4）环境温度过下；（5）电机背载过大.4、障碍代码：F0004障碍称呼：短路障碍障碍本果：（1）电机电缆或者电机短路；（2）供电电源扰动.5、障碍代码：F0006障碍称呼：曲流短压障碍本果：（1）熔断器熔断；（2）主电源短压.6、障碍代码：F0010障碍称呼：统造盘拾得障碍本果：（1）传动处于当天统造（统造盘隐现LOC，当天）；（2）传动处于近程统造模式（REM，近程），且起/停/目标/给定值旗号去自统造盘；（3）通讯链路战交线；（4）参数3002 PANEL COMM ERROR （统造盘拾得障碍）；（5）参数组10的参数，统造下令输进战参数组11给定采用（传动单元运止于REM（近程）模式）.7、障碍代码：F0016障碍称呼：交天障碍障碍本果：（1）包管电机电缆的少度不超出允许的最大少度；（2）如果输进电源是三角形连交，而且输进功率电缆的电容很大，则大概引导传动停止情况下的交天障碍误报.如果念要克制传动停止时的障碍检测功能，使用参数3023 WIRING FAULT （交线障碍）.要克制所有的交天障碍检测功能，请使用参数3017.8、障碍代码：F0022障碍称呼：电源缺相障碍本果：（1）主电源缺相；（2）熔断器熔断.。
ABB品牌变频器的ACS510系列故障代码详表
ABB品牌变频器的ACS510系列故障代码详表变频器在国内工业市场占据一定份额，掌握变频器故障代码可以帮我们了解设备存在的问题，为排除变频器故障提供依据。
故障代码故障现象/类型故障原因解决对策1.OVERCURRENT 过电流输出电流过大检查和排除：（1）电机过载；（2）加速时间过短(参数2202ACCELERTIME1（加速时间1）和2205 ACCELERTIME2（加速时间2）)；（3）电机故障，电机电缆故障或接线错误。
2.DC OVERVOLT 直流过压中间回路DC电压过高检查和排除：（1）输入侧的供电电源发生静态或瞬态过电压；（2）减速时间过短(参数2203DECELERTIME1（减速时间1）和2206DECELER TIME2（减速时间2）)；（3）制动斩波器选型太小(如果有)；（4）确认过电压控制器处于正常工作状态(使用参数2005)。
3.DEV OVERTEMP 过温散热器过温温度达到或超过极限值R1～R4：115°C R5/R6：125°C检查和排除：（1）风扇故障；（2）空气流通受阻；页脚内容1页脚内容2页脚内容3页脚内容4页脚内容5页脚内容6页脚内容7页脚内容8页脚内容9页脚内容10页脚内容11页脚内容12页脚内容13页脚内容14页脚内容15页脚内容16页脚内容17页脚内容18页脚内容19页脚内容20页脚内容21页脚内容22页脚内容23页脚内容24页脚内容25页脚内容26页脚内容27联系地址:南京江宁区竹山路江山名座大厦415室(金山路口) 邮编:211100页脚内容28。
