ABB变频器故障列表
ABB变频器常见的故障以及处理方法---故障代码
• 检查电机过载情况。 • 调整用于估计的参数 (3005…3009)。
（7）2012 MOTOR STALL 电机堵转
电机工作在堵转区间。这个报警表明不久将可能发生堵转故障。
故障代码
（8）另外当故障发生时时候，通过助手型控制盘的故障代码可以看到故 障的完整的信息。
故障代码
（1）2001 OVERCURRENT 过流
限流控制器被激活。检查下列各项： • 电机过载。 • 加速时间过短( 参数 2202 ACCELER TIME 1 （加速时间1） 和 2205ACCELER TIME 2 （加速时间2） )。 • 电机故障、电机电缆故障或接线错误。
故障代码
（2）2002 OVERVOLTAGE 过压
22 SUPPLY PHASE 电源缺相 DC 回路的纹波电压太高， 检查以下两项： • 主电源缺相。 • 熔断器熔断。 34 MOTOR PHASE 电机缺相 电机回路有故障。 电机缺相。 检查以下各项： • 电机故障。 • 电机电缆故障。 • 热敏继电器故障( 如果使用)。 • 内部故障
故障代码
传动散热器过热。该报警表明如果不采取措施，马上就会出现过温故障。 R1 ～ R4 : 100 °C(212°F)R5/R6: 110 °C(230°F)
纠正措施： • 检查风机故障。 • 空气流通受阻。 • 散热器积尘。 • 环境温度过高。 • 电机过载。
故障代码
（6）2010 MOT OVERTEMP 电机过温
故障代码
（4）2008 PANEL LOSS 控制盘丢失
控制盘通讯丢失： • 传动处于本地控制模式（控制盘显示 LOC), 或者 • 传动处于远程控制模式 (REM)，并对相关参数进行设置，以接受来
ABB变频器报警列表1
ACS510 报警列表报警代码面板显示故障原因2001 OVERCURRENT过流限流控制器被激活。
检查下列各项：1：电机过载。
2：加速时间过短（参数2202，2205减速时间）3：电机故障，电机电缆故障或接线错误。
2002 OVERVOLTAGE过压过压控制器被激活。
检查下列各项：1：输入电源静态或零态过压。
2：减速时间过短（参数2203，2206减速时间）2003 UNDERVOLTAGE欠压欠压控制器被激活。
检查以下内容：1：电源欠压。
2004 DIRLOCK方向锁定不允许改变方向。
可能是：1：不要改变电机的旋转方向（参数1003）2005 I/O COMMI/O 通讯现场总线通讯超时。
1：故障设置（参数3018，3019） 2：通讯设置（参数51，53）3：连接不好或导线上有超声。
2006 AI1 LOSSAI1 丢失模式输入1丢失，或者给定小于最小设定。
检查下列各项：1：检查输入源和连接。
2：设置最小值的（参数3021）3：设置报警、故障动作的（参数3001）2007 AI2 LOSSAI2 丢失模式输入2丢失，或者给定小于最小设定。
检查下列各项：1：检查输入源和连接。
2：设置最小值的（参数3022）3：设置报警、故障动作的（参数3001）2008 PANEL LOSS控制盘丢失控制盘通讯丢失：1：传动处于本地控制模式（控制盘显示LOC）2: 传动处于远程控制模式（控制盘显示REM）并对相关参数进行设置。
（检查参数3002，参数组10和参数组11的设置）2009 DEVICE OVERTEMP传动过温传动散热器过热：1：检查风机故障。
2：空气流通受阻。
3：散热器积尘。
4：环境温度过高。
5：电机过载。
2010 MOT OVERTEMP电机过温电机发热，主要是基于变频器估算或者温度反馈值。
这种报警信息表明电机过载故障，跳闸即将发生。
检查：1：检查电机过载情况。
2：调整用于估算的（参数3005～3009）。

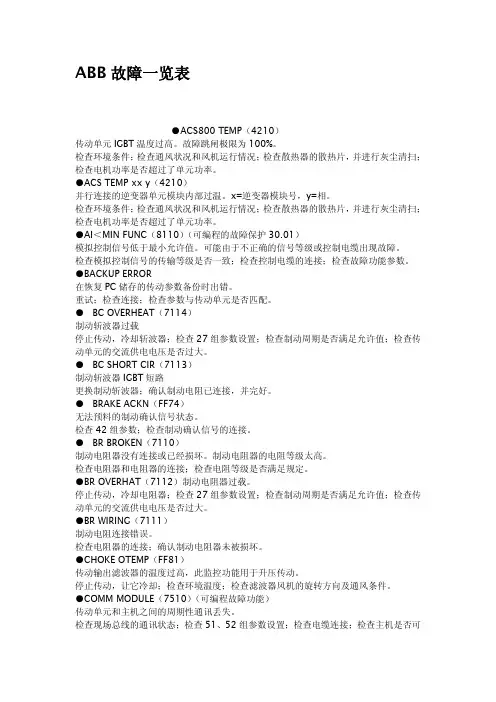

ABB故障一览表
ABB故障一览表●ACS800TEMP（4210）传动单元IGBT温度过高。
故障跳闸极限为100%。
检查环境条件；检查通风状况和风机运行情况；检查散热器的散热片，并进行灰尘清扫；检查电机功率是否超过了单元功率。
●ACS TEMP xx y（4210）并行连接的逆变器单元模块内部过温。
x=逆变器模块号，y=相。
检查环境条件；检查通风状况和风机运行情况；检查散热器的散热片，并进行灰尘清扫；检查电机功率是否超过了单元功率。
●AI＜MIN FUNC（8110）（可编程的故障保护30.01）模拟控制信号低于最小允许值。
可能由于不正确的信号等级或控制电缆出现故障。
检查模拟控制信号的传输等级是否一致；检查控制电缆的连接；检查故障功能参数。
●BACKUP ERROR在恢复PC储存的传动参数备份时出错。
重试；检查连接；检查参数与传动单元是否匹配。
●BC OVERHEAT（7114）制动斩波器过载停止传动，冷却斩波器；检查27组参数设置；检查制动周期是否满足允许值；检查传动单元的交流供电电压是否过大。
●BC SHORT CIR（7113）制动斩波器IGBT短路更换制动斩波器；确认制动电阻已连接，并完好。
●BRAKE ACKN（FF74）无法预料的制动确认信号状态。
检查42组参数；检查制动确认信号的连接。
●BR BROKEN（7110）制动电阻器没有连接或已经损坏。
制动电阻器的电阻等级太高。
检查电阻器和电阻器的连接；检查电阻等级是否满足规定。
●BR OVERHAT（7112）制动电阻器过载。
停止传动，冷却电阻器；检查27组参数设置；检查制动周期是否满足允许值；检查传动单元的交流供电电压是否过大。
●BR WIRING（7111）制动电阻连接错误。
检查电阻器的连接；确认制动电阻器未被损坏。
●CHOKE OTEMP（FF81）传动输出滤波器的温度过高，此监控功能用于升压传动。
停止传动，让它冷却；检查环境温度；检查滤波器风机的旋转方向及通风条件。
ABB变频器常见的故障以及处理方法 - 故障代码.
• 不要试图改变电机的旋转方向，或改变参数 1003 DIRECTION的值以允许改变
电机的旋转方向 (如果电机反转是安全的)。
故障代码
（4）2008 PANEL LOSS
控制盘通讯丢失： • 传动处于本地控制模式（控制盘显示 LOC), 或者 • 传动处于远程控制模式 (REM)，并对相关参数进行设置，以接受来
故障代码
35 OUTPUT WIRING 输出接线故障
功率接线错误。当传动停止时，该故障代码监测着传动输入功率电缆和输出
功率电缆的正确连接。检查以下两项： • 输入电缆连接正确 – 电源电压没有接到传动输出。 • 如果输入功率电缆是三角形连接，而且输入功率电缆的电容比较大，则 可能出现接地故障误报的情况。使用参数 3023 WIRING FAULT （接线故
故障代码
（2）2002 OVERVOLTAGE 过压
过压控制器被激活。检查下列各项： • 输入电源静态或瞬态过压。 • 减速时间过短( 参数2203 DECELER TIME 1 （减速时间1） 和 2206DECELER TIME 2 （减速时间2） )。
（3）2004 DIR LOCK 方向锁定
高等职业教育数字化学习中心
单击此处编辑母版标题样式 建材行业企业案例
单击此处编辑母版标题样式
讲授内容
ABB变频器常见的故障以及处理方法
知识点
故障代码
故障代码
（1）2001 OVERCURRENT 过流
限流控制器被激活。检查下列各项：
• 电机过载。
• 加速时间过短( 参数 2202 ACCELER TIME 1 （加速时间1） 和 2205ACCELER TIME 2 （加速时间2） )。 • 电机故障、电机电缆故障或接线错误。
ABB变频器的常见故障及维修对策
ABB变频器的常见故障及维修对策1.变频器无法启动或无输出电压：可能原因：-电源故障：检查供电电源是否正常，确保主电源是否正常连接。
-控制电路故障：检查控制电路是否正常工作，检查控制电缆是否连接正确。
维修对策：-检查电源线路，修复或更换有问题的电源。
-检查控制电路并逐一排除可能的故障点，修复或更换损坏的组件。
2.变频器电路故障：可能原因：-电路板连接不良：检查电路板间的连接，确保连接牢固。
-电路板烧坏：检查电路板是否有烧坏的部分，如烧焦或燃烧痕迹。
维修对策：-检查电路板连接，重新连接或更换连接器。
-检查电路板并修复或更换烧坏的部分。
3.变频器过热：可能原因：-冷却风扇故障：检查冷却风扇是否工作正常。
-散热器堵塞：检查散热器是否有灰尘或异物堵塞。
维修对策：-检查冷却风扇并修复或更换有问题的风扇。
-清洁散热器以确保良好的散热效果。
4.变频器输出电压异常：可能原因：-变频器调节参数错误：检查变频器的调节参数，确保参数设置正确。
-电源输入电压不稳定：检查输入电压是否稳定，是否符合变频器的电源要求。
维修对策：-重新设置变频器的调节参数，确保参数正确。
-检查供电电压并解决电源问题。
5.变频器显示屏无法正常显示：可能原因：-显示屏损坏：检查显示屏是否有破损或无法正常显示。
-控制电路故障：检查控制电路是否正常工作，是否能够正常传输数据给显示屏。
维修对策：-更换损坏的显示屏。
-检查控制电路并解决传输问题。
在维修ABB变频器时，操作人员应按照以下步骤进行操作：1.确定故障现象和位置，对可能的原因进行初步排查。
2.根据故障现象和排查结果，检查相应的电路板和连接线路。
3.发现故障点后，修复或更换有问题的部件。
4.完成维修后，对变频器进行测试和调试，确保维修效果良好。
5.维修完成后，对变频器进行清洁，并检查正常使用。
ABB变频器常见故障及维修对策
ABB变频器常见故障及维修对策
故障一：电源故障
可能原因：电源线松动、电源电压不稳定、电源线短路等。
维修对策：
1.检查电源线是否牢固连接，重新插拔电源线以确保连接良好。
3.检查电源线是否存在短路情况，如果有，则更换电源线。
故障二：过载故障
可能原因：电机负载过大、驱动器过热等。
维修对策：
1.检查电机负载情况，如负载过大则需要适当减小负载。
2.检查驱动器是否过热，如果过热则需要停机冷却，或者安装降温设备。
故障三：停机保护故障
可能原因：电源电压过低、温度过高、电机堵转等。
维修对策：
2.检查温度传感器是否失效，如失效则需要更换温度传感器。
3.检查电机是否堵转，如果堵转则需要解决堵转原因。
故障四：通信故障
可能原因：通信线路松动、通信模块损坏等。
维修对策：
1.检查通信线路是否牢固连接，重新插拔通信线以确保连接良好。
2.检查通信模块是否损坏，如果损坏则需要更换通信模块。
故障五：频率输出不稳定
可能原因：控制逻辑错误、控制程序错误等。
维修对策：
1.检查控制逻辑和控制程序是否正确，如果不正确则需要进行修正。
2.检查频率传感器是否失效，如果失效则需要更换频率传感器。
ABB变频器故障解读码表
故障代码
含义
F0001
电机过载
F0002
过热保护
F0003
电流不平衡
F0004
电源电压过高
F0005
电源电压过低
F0006
输出短路
F0007
输出接地
F0008
IGBT模块故障
F0009
控制电路故障
F0010
程序故障
F0011
内部通信故障
F0012
编码器反馈故障
F00ቤተ መጻሕፍቲ ባይዱ3
风扇故障
F0014
温度传感器故障
F0015
过载保护
F0016
高速故障
F0017
低速故障
F0018
输出电压过高
F0019
输出电压过低
以上仅列举了一部分常见的故障代码及其含义，更多故障代码的详细解读请参考ABB变频器的用户手册或联系ABB技术支持团队。
请注意，变频器故障解读码表仅供参考，具体故障诊断和解决方案仍需要结合实际情况进行判断。在处理变频器故障时，请务必遵循相关安全操作规程，并确保不会对设备和人员造成任何危险。
ABB变频器故障代号明细表
ABB变频器故障代号明细表
一、概述
ABB变频器是广泛应用于工业自动化领域的调节器，能够对交流电动机的速度进行精确控制。
然而，在使用过程中可能会出现各种故障，这些故障会通过故障代号（Fault Code）来提示用户。
本文档详细介绍了ABB变频器的故障代号及其含义，帮助用户快速诊断和解决问题。
二、故障代号明细表
三、故障处理流程
1. 根据故障代号查询本表，了解故障描述和解决方案。
2. 根据解决方案，排除故障原因。
3. 若无法解决问题，请联系ABB技术支持部门或专业维修人员进行检修。
四、注意事项
1. 在处理故障时，请确保安全，遵守相关操作规程。
2. 在调整参数或运行模式时，请务必按照实际需求进行，避免因设置不当导致设备损坏。
3. 定期对变频器进行维护和检修，确保设备正常运行。
本文档仅供参考，具体问题请以实际情况为准。
如有疑问，请联系ABB技术支持部门。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ABB550变频器故障列表
故障代码控制盘上显示的
故障名称
故障描述及其纠正措施
1OVERCURRENT
过流
输出电流过大。
检查和排除：
●电机过载。
●加速时间过短（参数2202 ACCELER TIME1(加速时间1)和2205 ACCELER TIME2
(加速时间2)）。
●电机故障，电机电缆故障或接线错误。
2DC OVERVOLT
直流过压
中间回路DC电压过高。
检查和排除：
●输入侧的供电电源发生静态或瞬态过电压。
●减速时间过短（参数2203 DECELER TIME1(减速时间1)和2206 DECELER TIME2(减速
时间2)）。
●制动斩波器选型太小（如果有）。
●确认过电压控制器处于正常工作状态（使用参数2005）。
3DEV OVERTEMP
过温
散热器过温。
温度达到或超过极限值。
R1～R4:115℃
R5/ R6:125℃
检查和排除：
●风扇故障。
●空气流通受阻。
●散热器积灰。
●环境温度过高。
●电机负荷过大。
4SHORT CIRC
短路
短路故障。
检查和排除：
●电机电缆或电机短路。
●供电电源扰动。
6DC UNDERVOLT
直流欠压
中间回路DC电压不足。
检查和排除：
●供电电源缺相。
●熔断器熔断。
●主电源欠压。
9MOT OVERTEMP
电机过温
电机过热，基于传动的估算或温度反馈信号。
●检查电机是否过载。
●调整用于估算的参数（3005～3009）。
●检查温度传感器和参数组35中的参数设置。
10PANEL LOSS
控制盘丢失
控制盘通讯丢失，并且：
●传动处于本地控制（控制盘显示LOC，本地），或
●传动处于远程控制模式（REM，远程），且起/停/方向/给定值信号来自控制盘。
检查：
●通讯链路和接线。
●参数3002 PANEL COMM ERROR(控制盘丢失故障)。
●参数组10的参数：控制命令输入和参数组11给定选择（传动单元运行于REM(远程)
模式）。
11ID RUN FAIL
辨识运行失败
电机辨识运行未能成功完成。
检查和排除：
●电机接线。
●电机参数9905～9909。
12MOTOR STALL
电机堵转
电机或工艺堵转。
电机运行于堵转区。
检查以下各项：
●过载。
●电机功率不够。
●参数3010～3012。
16EARTH FAULT
接地故障
可能在电机或电机电缆处检测到的接地故障。
传动运行或停止的时候都监控接地故障。
传
动停止时接地检测的灵敏度更高，并且能够报告发生故障的位置。
纠正措施：
●检查/排除进线接地故障。
●保证电机电缆的长度没有超过允许的最大长度。
●如果输入电源是三角形连接，而且输入功率电缆的电容很大，则可能导致传动停止情
况下的接地故障误报。
如果想要禁止传动停止时的故障检测功能，使用参数3023
WIRING FAUIL(接地故障)。
要禁止所有的接地故障检测功能，请使用参数3017。
22SUPPLY PHASE
电源缺相
DC回路的纹波电压太高，检查以下两项：
●主电源缺相。
●熔断器熔断。
34MOTOR PHASE
电机缺相
电机回路有故障。
电机缺相。
检查以下各项：
●电机故障。
●电机电缆故障。
●热敏继电器故障（如果使用）。
●内部故障。
ABB550变频器报警列表
报警
代码
显示描述
2001OVERCURRENT
过流
限流控制器被激活。
检查下列各项：
●电机过载。
●加速时间过短（参数2202 ACCELER TIME1(加速时间1)和2205 ACCELER TIME2
(加速时间2)）。
●电机故障，电机电缆故障或接线错误。
2202OVERVOLTAGE
过压
过压控制器被激活。
检查下列各项：
●输入电源静态或瞬态过电压。
●减速时间过短（参数2203 DECELER TIME1(减速时间1)和2206 DECELER TIME2(减速
时间2)）。
2003
UNDERVOLTAGE
欠压欠压控制器被激活。
检查下列各项：●电源欠压。
2004DIR LOCK
方向锁定
不允许改变方向。
可能是：
●不要试图改变电机的旋转方向，或
●改变参数1003 DIRECTION的值以允许改变电机的旋转方向（如果电机反转是安全的）。
2008PANEL LOSS
控制盘丢失
控制盘通讯丢失：
●传动处于本地控制模式（控制盘显示LOC），或者
●传动处于远程控制模式（REM），并对相关参数进行设置，以接受来自控制盘的起/停/
方向/给定值信号。
纠正措施：
●通讯链路和接线。
●参数3002 PANEL COMM ERROR(控制盘丢失故障)。
参数组10的参数：控制命令输入和参数组11给定选择（传动单元运行于REM(远程)模式）。
2009DEVICE
OVERTEMP
传动过温
传动散热器过热。
该报警表明如果不采取措施，马上就会出现过温故障。
R1～R4:100℃
R5/ R6:110℃
检查和排除：
●检查风机故障。
●空气流通受阻。
●散热器积灰。
●环境温度过高。
●电机过载。
2010MOTOR TEMP
电机过温
电机过热，主要是基于变频器估计或者反馈。
这种报警信息表明电机过载故障跳闸就要发
生。
检查：
●检查电机是否过载。
●调整用于估算的参数（3005～3009）。
●检查温度传感器和35组参数。
MOTOR STALL
2012
电机工作在堵转区间。
这个报警表明不久将可能发生堵转故障。
电机堵转。
