在SketchUp中对曲面进行贴图的方法
sketchup使用方法
sketchup使用方法SketchUp是一款功能强大的三维建模软件，广泛应用于建筑设计、室内设计、景观设计等领域。
本文将介绍SketchUp的使用方法，帮助初学者快速上手。
一、界面和基本操作SketchUp的界面简洁直观，主要由菜单栏、工具栏、绘图区域和属性面板组成。
在开始使用之前，可以先熟悉一下界面布局和基本操作。
1. 新建文件：打开SketchUp后，点击菜单栏中的“文件”-“新建”即可创建一个新的项目文件。
2. 绘制基本形状：选择绘图工具栏中的“矩形”、“圆”、“线段”等工具，通过点击、拖动鼠标来绘制基本形状。
3. 编辑对象：选中一个对象后，可以通过移动、旋转、缩放等操作来编辑对象。
选中对象后，可以使用工具栏中的工具或者快捷键来进行操作。
4. 应用材质：在属性面板中，可以选择不同的材质来给对象上色。
也可以导入自定义的纹理图片，进行材质的调整和编辑。
5. 导航和观察视角：通过鼠标滚轮可以进行缩放，按住鼠标右键可以进行视角的移动和旋转。
可以使用快捷键切换不同的观察视角，如顶视图、前视图等。
二、高级功能和技巧除了基本的绘图操作，SketchUp还具有许多高级功能和技巧，可以提高工作效率和设计质量。
1. 组件和组：在SketchUp中，可以将多个对象组合成组件或组。
组件可以重复使用，方便快捷地创建相同的对象。
组可以将多个对象合并成一个整体，方便进行整体编辑。
2. 栅格、对齐和吸附：SketchUp提供了栅格和吸附功能，可以帮助用户对齐和精确定位对象。
可以在“视图”菜单中打开栅格和吸附功能，并设置对应的参数。
3. 绘制曲线和曲面：除了基本的直线和平面绘制，SketchUp还支持绘制曲线和曲面。
可以使用“弧线”、“曲线”等工具来绘制各种形状的曲线和曲面。
4. 实景模型和渲染：SketchUp可以导入地理位置信息，并生成实景模型。
可以通过插件或者内置的渲染功能，给模型添加材质和光照效果，使其更加逼真。

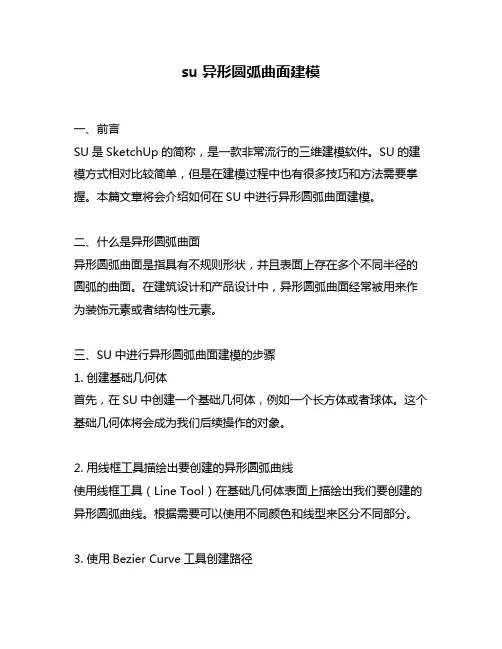

su异形圆弧曲面建模
su异形圆弧曲面建模一、前言SU是SketchUp的简称，是一款非常流行的三维建模软件。
SU的建模方式相对比较简单，但是在建模过程中也有很多技巧和方法需要掌握。
本篇文章将会介绍如何在SU中进行异形圆弧曲面建模。
二、什么是异形圆弧曲面异形圆弧曲面是指具有不规则形状，并且表面上存在多个不同半径的圆弧的曲面。
在建筑设计和产品设计中，异形圆弧曲面经常被用来作为装饰元素或者结构性元素。
三、SU中进行异形圆弧曲面建模的步骤1. 创建基础几何体首先，在SU中创建一个基础几何体，例如一个长方体或者球体。
这个基础几何体将会成为我们后续操作的对象。
2. 用线框工具描绘出要创建的异形圆弧曲线使用线框工具（Line Tool）在基础几何体表面上描绘出我们要创建的异形圆弧曲线。
根据需要可以使用不同颜色和线型来区分不同部分。
3. 使用Bezier Curve工具创建路径使用Bezier Curve工具（Bezier Curve Tool）将刚才描绘出的异形圆弧曲线转换为路径。
在创建路径的过程中，需要注意控制点的数量和位置，这将会影响到后续的曲面生成效果。
4. 使用Follow Me工具创建曲面使用Follow Me工具（Follow Me Tool）将刚才创建的路径沿着基础几何体表面进行拉伸，从而生成异形圆弧曲面。
在使用Follow Me工具时，需要将路径选中并拖拽到基础几何体表面上。
5. 对曲面进行调整和修整生成的异形圆弧曲面可能存在一些不完美或者不符合要求的地方。
可以使用Move Tool、Rotate Tool、Scale Tool等工具对曲面进行调整和修整，使其达到预期效果。
四、注意事项1. 在描绘异形圆弧曲线时需要注意线条的精度和平滑度。
2. 在创建Bezier Curve路径时需要注意控制点数量和位置。
3. 在使用Follow Me工具拉伸路径时需要保证路径与基础几何体表面相交。
4. 曲面调整和修整过程中需要注意保持对称性和平衡性。
su建 曲面
su建曲面
在SketchUp中，曲面建模一直是一个较为复杂的领域。
原因在于SketchUp采用的是Mesh建模系统，也就是网格建模，其基本体是三角面。
这种建模方式无法建立真正的数学意义上的曲线，只能通过多段线来让它看起来是条曲线。
因此，SketchUp在曲面建模方面的功能相对薄弱。
然而，即使如此，依然可以通过以下步骤实现曲面的建模：
1、首先，绘制一个圆，向上复制几个并调整它们的大小。
2、将所有的圆选中，使用"曲线放样"生成曲面。
3、在最上面的圆上使用"贝兹曲线"绘制出曲线。
4、选中曲线，使用沙盒中的"曲面投射"将曲线投射到曲面上。
5、删除多余的线面，将曲面选中进行反柔化，使其显示出结构线。
6、使用"只选择面"将面选中并删除，然后选"水平线"将水平选中并删除。
得到需要的结构线。
7、将结构线使用"线转圆柱"转为圆柱。

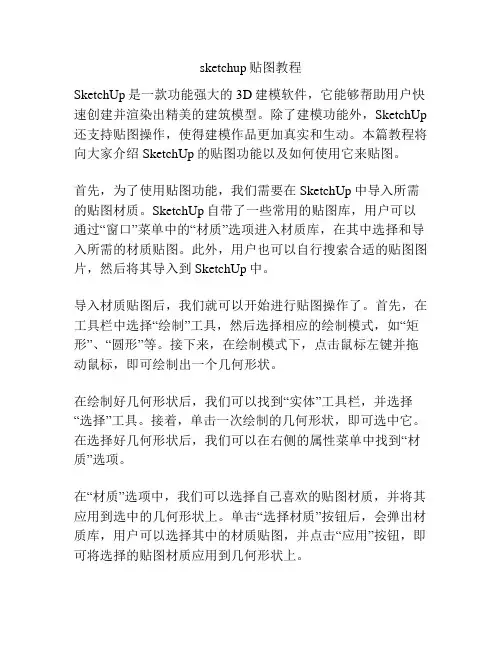

sketchup贴图教程
sketchup贴图教程SketchUp是一款功能强大的3D建模软件，它能够帮助用户快速创建并渲染出精美的建筑模型。
除了建模功能外，SketchUp 还支持贴图操作，使得建模作品更加真实和生动。
本篇教程将向大家介绍SketchUp的贴图功能以及如何使用它来贴图。
首先，为了使用贴图功能，我们需要在SketchUp中导入所需的贴图材质。
SketchUp自带了一些常用的贴图库，用户可以通过“窗口”菜单中的“材质”选项进入材质库，在其中选择和导入所需的材质贴图。
此外，用户也可以自行搜索合适的贴图图片，然后将其导入到SketchUp中。
导入材质贴图后，我们就可以开始进行贴图操作了。
首先，在工具栏中选择“绘制”工具，然后选择相应的绘制模式，如“矩形”、“圆形”等。
接下来，在绘制模式下，点击鼠标左键并拖动鼠标，即可绘制出一个几何形状。
在绘制好几何形状后，我们可以找到“实体”工具栏，并选择“选择”工具。
接着，单击一次绘制的几何形状，即可选中它。
在选择好几何形状后，我们可以在右侧的属性菜单中找到“材质”选项。
在“材质”选项中，我们可以选择自己喜欢的贴图材质，并将其应用到选中的几何形状上。
单击“选择材质”按钮后，会弹出材质库，用户可以选择其中的材质贴图，并点击“应用”按钮，即可将选择的贴图材质应用到几何形状上。
同时，SketchUp还支持对贴图进行调整，以实现更好的贴图效果。
在属性菜单的“材质”选项下，可以找到“调整材质”按钮。
单击该按钮后，会出现一系列调整贴图的选项，如旋转、缩放、平移等。
用户可以根据需要对贴图进行适当的调整，以达到理想的效果。
除了对已有几何形状进行贴图外，SketchUp还支持在建模过程中直接进行贴图操作。
当用户开始绘制几何形状时，在属性菜单的“材质”选项中选择合适的贴图材质，然后开始绘制即可自动应用该贴图材质。
综上所述，SketchUp的贴图功能十分强大且易于使用。
通过导入材质贴图并应用到几何形状上，用户可以为建模作品增加更多的真实感和细节。

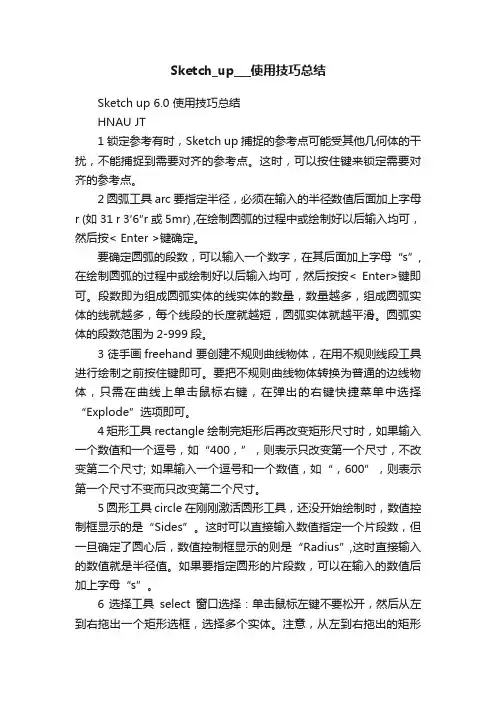

Sketch_up___使用技巧总结
Sketch_up___使用技巧总结Sketch up 6.0 使用技巧总结HNAU JT1 锁定参考有时，Sketch up捕捉的参考点可能受其他几何体的干扰，不能捕捉到需要对齐的参考点。
这时，可以按住键来锁定需要对齐的参考点。
2 圆弧工具arc 要指定半径，必须在输入的半径数值后面加上字母r (如31 r 3′6″r 或 5mr) ,在绘制圆弧的过程中或绘制好以后输入均可，然后按< Enter >键确定。
要确定圆弧的段数，可以输入一个数字，在其后面加上字母“s”,在绘制圆弧的过程中或绘制好以后输入均可，然后按按< Enter>键即可。
段数即为组成圆弧实体的线实体的数量，数量越多，组成圆弧实体的线就越多，每个线段的长度就越短，圆弧实体就越平滑。
圆弧实体的段数范围为2-999段。
3 徒手画freehand 要创建不规则曲线物体，在用不规则线段工具进行绘制之前按住键即可。
要把不规则曲线物体转换为普通的边线物体，只需在曲线上单击鼠标右键，在弹出的右键快捷菜单中选择“Explode”选项即可。
4 矩形工具rectangle绘制完矩形后再改变矩形尺寸时，如果输入一个数值和一个逗号，如“400，”，则表示只改变第一个尺寸，不改变第二个尺寸; 如果输入一个逗号和一个数值，如“，600”，则表示第一个尺寸不变而只改变第二个尺寸。
5圆形工具circle在刚刚激活圆形工具，还没开始绘制时，数值控制框显示的是“Sides”。
这时可以直接输入数值指定一个片段数，但一旦确定了圆心后，数值控制框显示的则是“Radius”,这时直接输入的数值就是半径值。
如果要指定圆形的片段数，可以在输入的数值后加上字母“s”。
6 选择工具select窗口选择：单击鼠标左键不要松开，然后从左到右拖出一个矩形选框，选择多个实体。
注意，从左到右拖出的矩形选框只选择完全包含在矩形选框中的实体。
交叉选择：如果从右往左拖出一个矩形选框，则会选择矩形选框以内的和接触到的所有实体。
SketchUP基础学习教程
选择标注右键也可以更改标注样式。
四，阴影及地理位置的设置
要显示阴影只需打击工具栏中的显示阴影按钮就可以显示阴影，在阴影工具栏后面的两个滑块一个是调节时期，后一个是调节时间的，这两个一般用于动画制作。
要得到精确的光照时间，首先应该定义当前的地理位置，先打开场景信息面板（用户设置按钮），选择位置一栏就可以对当前位置进行修改，在自定义位置中可以输入经纬度更精确地进行设置。正北角度可以设置指北针的位置。
1量角器工具：按住shift可以锁定反向，通过旋转和输入数值，可测量角度或绘制辅助线。
2测量距离工具：先锁定边线，（按住shiftk可以锁定方向）
3坐标轴工具：可以自定义SU中的坐标轴，相当于CAD中的UCS，重建坐标后需要还原坐标轴，可以在新的坐标轴上右键执行重设命令，坐标系统就还原为默认的了。
三，二维图形的绘制工具
4，偏移复制工具：选择对象指定方向和距离，快捷键O，当绘制一条直线时，可以右键执行等分命令。当有的边线不需要时可以选择后右键隐藏。而使用删除工具的同时按下SHIFT也可以实现隐藏的功能。
六，组件(B)
1，组件的调用：窗口――组件，当打开的对话框中没有组件时，需手动指定组件所在的文件位置，在安装文件的COMPONENT文件夹中。
2，组件的制作：先选择要制作的模型，然后右键创建组件，或者选择工具栏中的制作组件按钮也可以打开创建组件对话框。面板中的设置片面按钮是可以自己建立坐标轴的。粘合方向是垂直只能在垂直面域上配置组件，最好选择任意粘合。与CAD快一样，组件会统一关联。可以创建总是面向相机的组件。创建的组件要保存，先选择右键另存为就可以。
3，编辑组件：使用选择工具双击，编辑完成后在空白区域点击就可以退出编辑。要单独编辑单个组件先选择右键单独处理。
5 SU材质与贴图
中可以直接调用这些格式的图片。SU不支持镂空显示阴影，
若想得到正确的镂空阴影效果，需将模型中的物体平面进行
修改和镂空，尽量将栏杆的CAD图导入SU，封面并赋予材质，导出图片，在 PS中处理图像，导出带有透明性质的PNG贴图。 在AutoCAD中将图形导出为EPS格式的外部文件，在PS中处 理图像，导出带有透明性质的PNG贴图。 直接PS绘制处理，并导出PNG贴图。
21
案例应用1——绿篱的转角贴图
创建绿篱
22
案例应用2——笔筒的无缝贴图
创建笔筒
23
案例应用3——山体的投影贴图
创建颜色渐变的山体贴图
24
案例应用4——全景天空的球面贴图
创建360°全景天空
25
案例应用5——创建二维仿真灌木丛组件
26
Thanks！
—Designed by dengminjie
6
材质的透明度是通过“使用层颜色
材料”编辑器来调整的。 如果没有为物体赋予材质，那么物体 使用的默认材质，是无法改变不透
明度的。
7
SU材质与贴图
1、默认材质
2、材质窗口 3、填充材质
4、贴图的运用 5、贴图坐标的调整
6、贴图的技巧
8
使用颜料桶工具可以为模型中的实体分配材质（颜色和贴
图），既可以为单个元素上色，也可以填充一组组件相连的表面， 同时还可以覆盖模型中的某些材质。
4
SU材质与贴图
1、默认材质
2、材质窗口 3、填充材质
4、贴图的运用 5、贴图坐标的调整
6、贴图的技巧
5
执行“窗口—材质”命令，打开 “使用层颜色材料”编辑器，可以选 择和管理材质，也可以浏览当前模型
su坯子库插件曲面拉厚度名称
一、介绍su坯子库插件的功能和作用su坯子库插件是一款用于在SketchUp软件中进行曲面拉伸和厚度处理的插件。
它可以帮助用户快速、方便地对曲面进行加工和设计，提高设计效率和精度。
二、su坯子库插件的安装和使用方法1. 下载su坯子库插件的安装包，解压文件并将插件文件复制到SketchUp安装目录的插件文件夹中。
2. 打开SketchUp软件，在菜单栏中找到“插件”菜单，点击“加载插件”，选择su坯子库插件文件进行加载。
3. 安装完成后，在SketchUp软件的工具栏中会出现su坯子库插件的图标，用户可以通过点击图标来启动插件。
三、su坯子库插件的主要功能和特点su坯子库插件可以实现以下主要功能：1. 曲面拉伸：用户可以利用su坯子库插件对选定的曲面进行拉伸和变形，实现曲面造型的调整和优化。
2. 厚度处理：插件还可以对曲面进行加厚处理，用户可以自定义加厚的厚度和方式，以达到设计的要求。
3. 参数设置：su坯子库插件提供了丰富的参数设置选项，用户可以根据需要进行调整，并实时预览效果，方便进行精准的设计。
4. 多种曲面形状支持：su坯子库插件支持对各种曲面形状的处理，包括球面、圆柱面、自由曲面等，适用范围广泛。
四、su坯子库插件在设计和建模中的应用案例su坯子库插件适用于建筑、工业设计、产品设计等多个领域，在实际的设计和建模中有着广泛的应用案例：1. 在建筑设计中，su坯子库插件可以帮助设计师对建筑外观的曲面进行调整和加工，实现建筑外观的个性化和优化。
2. 在工业设计中，su坯子库插件可以用于产品表面的设计和加工，实现产品的外观美化和功能优化。
3. 在雕塑和艺术设计中，su坯子库插件可以帮助艺术家对雕塑作品进行曲面处理，保持作品的美观和精致。
五、su坯子库插件的发展和未来展望su坯子库插件作为一款在建模领域具有重要意义的工具，在未来的发展中有着广阔的前景和机遇。
随着设计和建模技术的不断向前发展，su坯子库插件也将不断进行功能和性能的优化升级，以满足用户日益增长的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在SketchUp中对曲面进行贴图的方法
先说说平面上的曲面，如山脉等。
先来看看我们常规的贴图方式所显示的贴图：
正确的贴图方式是：
1. 从File > Import 中导入你所要用于贴图的图片
2. 调整好图片的大小和你所要贴图的物体的大小一致（或者调整到图片需要用于贴图的部分和物体的大小一致）
3. 选择图片后按鼠标右键，选择Explode，炸开图片
4. 打开Paint Bucket材质管理器，如图：选择吸管直接在图片上吸取，千万不要选择材质管理器中的图片材质（炸开图片后会在材质管理器中自动将这个图片添加为材质）。
5. 将吸取的材质赋予所要的物体（如果是组或组件的话必须进入组或组件的编辑状态才以赋予材质，否则......），ok！大功告成～
再来说说球形的贴图方式吧，其实跟平面的基本一致。
这是原始的贴图方式所显示的贴图
1. 导入你所要用于贴图的图片，并调整好大小或所需要的部分能覆盖整个物体
2.选择图片后按鼠标右键，选择Explode，炸开图片
3.打开Paint Bucket材质管理器，如图：选择吸管直接在图片上吸取，千万不要选择材质管理器中的图片材质（炸开图片后会在材质管理器中自动将这个图片添加为材质）。
4.将吸取的材质赋予所要的物体（如果是组或组件的话必须进入组或组件的编辑状态才以赋予材质，否则......）。
ok！大功告成～
必须要注意的是：这种贴图的方式其实只是将图片的正投影投射到物体上，因此如果从侧面看的话就会产生贴图被拉伸的现象，我现在暂时也找不到解决的方法，如果那位DX能够解决的话，希望能够跟帖。
呵呵～。
