精益生产VSM价值流图及价值流分析
VSM价值流程图(共75张PPT)
an unstable production process makes effective problem solving difficult, if not
impossible
*不稳定生产制程迫使危机管理取代了策略领导
an uncrisis management instead of strategic
5)How——简单说明价值流图析的应用方法。
价值流程图分析常见的七种工具
1.流程活动图（Process Activity Mapping）。 起源： 工业工程。 2.供应链反应矩阵（Supply Chain Response Matrix）。 起源： 时间加速与后勤学。 3.生产多样性漏斗（Production Variety Funnel）。 起源： 运营管理。 4.质量过滤图（Quality Filter Mapping）。 5.需求扩大图（Demand Amplification Mapping）。 起源： 系统动力学。 6.决策点分析（Decision Point Analysis）。 起源： 有效消费者反应/物流学。 7.物理结构图（Physical Structure Mapping）。
并有利于对生产流程进行指导，朝向理想化方向发展。
什么是价值流
所谓价值流，是当前产品通过其基本生产过程所要求的全部活动。这些活动包括 给产品增加价值
和不增加价值两部分，包括了从产品最基本的原材料阶段一直到产品 交付顾客的全部过程，如一辆汽车的制造， 包括了从顾客要求到概念设计、产品设计、 样车制造、试验、定型、投产到交付后的使用、信息反馈和回收过程，
➢ 顾客需求节拍应根据实际供货的历史加以修正。
➢ 顾客拉动和成品仓库发货拉动两种方式实际上都是由顾客需求拉动的，关键区别在 于是否
价值流程图-VSM
PROCESSES
Products
Receiving Cutting Strip Soldering Crimp Insertion molding test inspect Pack
A
x
x
x
x
x
x
x
x
x
B
x
x
x
x
x
x
x
x
x
C
x
x
x
一次质量
2 x/ day
发运
I
500 pcs
Inventory Part A = 750 pcs Part B = 600 pcs Part C = 1650 pcs
# of shifts =
环节6：定义信息流
绘制从收到订单到下达生产订单（客户旳订单，生产订 单，采购订单）旳信息流。
统计生产订单及有关产品。 统计生产计划系统及随产品经过系统旳文件材料。 统计你怎样与供给商和客户沟通。 统计信息怎样整顿和发放，例如：电子方式，手工方式，
区别流动中旳推动和拉动。 包括产品接受和质量检验旳全部控制。
推动
流程生产不考虑下游（内部 ）客户流程旳实际需求，直 接推动未完毕产品经过流程 。生产根据既定计划。
VS
拉动
每个后续生产环节都是前一 流程环节旳客户。当需要时 （拉动）由客户要求数量， 而不是简朴旳根据前面生产 环节生产并直接送到客户处 （推动）。
怎样辨认流程中旳挥霍？
价值流图（VSM）
价值流图消除挥霍
价值流图旳目旳在揭发挥霍旳起源。
我们应着眼于回答下述问题： “我们怎样能够仅生产下个流程所需，并仅在该流程需要时生产旳方式
vsm价值流程图的使用方法
vsm价值流程图的使用方法下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!VSM（Value Stream Mapping，价值流程图）是一种精益生产工具，用于分析和改进生产流程中的价值流。
精益价值流VSM

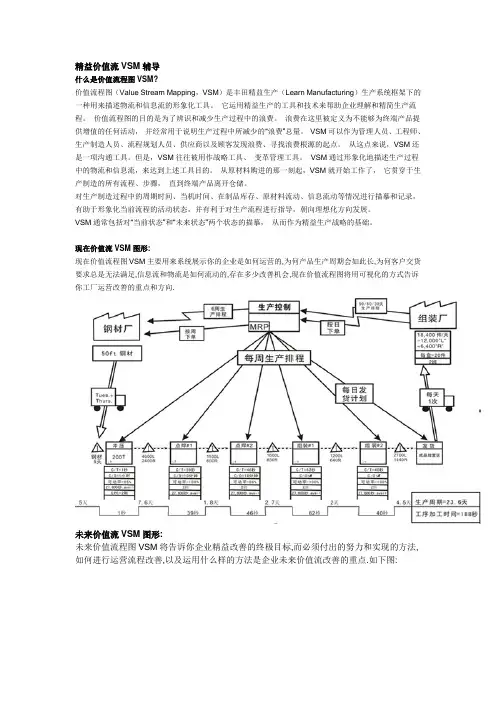

精益价值流VSM辅导什么是价值流程图VSM?价值流程图（Value Stream Mapping，VSM）是丰田精益生产（Learn Manufacturing）生产系统框架下的一种用来描述物流和信息流的形象化工具。
它运用精益生产的工具和技术来帮助企业理解和精简生产流程。
价值流程图的目的是为了辨识和减少生产过程中的浪费。
浪费在这里被定义为不能够为终端产品提供增值的任何活动，并经常用于说明生产过程中所减少的“浪费”总量。
VSM可以作为管理人员、工程师、生产制造人员、流程规划人员、供应商以及顾客发现浪费、寻找浪费根源的起点。
从这点来说，VSM还是一项沟通工具。
但是，VSM往往被用作战略工具、变革管理工具。
VSM通过形象化地描述生产过程中的物流和信息流，来达到上述工具目的。
从原材料购进的那一刻起，VSM就开始工作了，它贯穿于生产制造的所有流程、步骤，直到终端产品离开仓储。
对生产制造过程中的周期时间、当机时间、在制品库存、原材料流动、信息流动等情况进行描摹和记录，有助于形象化当前流程的活动状态，并有利于对生产流程进行指导，朝向理想化方向发展。
VSM通常包括对“当前状态”和“未来状态”两个状态的描摹，从而作为精益生产战略的基础。
现在价值流VSM图形:现在价值流程图VSM主要用来系统展示你的企业是如何运营的,为何产品生产周期会如此长,为何客户交货要求总是无法满足,信息流和物流是如何流动的,存在多少改善机会,现在价值流程图将用可视化的方式告诉你工厂运营改善的重点和方向.未来价值流VSM图形:未来价值流程图VSM将告诉你企业精益改善的终极目标,而必须付出的努力和实现的方法,如何进行运营流程改善,以及运用什么样的方法是企业未来价值流改善的重点.如下图:价值流VSM益处:1.可以系统从宏观的角度来看待企业的运作,以找出影响企业QCDS的瓶颈.2.从整体上把握企业物流信息流的走向,找出流程中断的区域并加以改善.3.有效预防那些看似有效但对企业财务效益并无任何贡献的改善,企业领导不再被花花绿绿的改善报表所迷惑,有效改善企业七大浪费4.根据价值流VSM设计短期和长期的改善计划,并加以执行,产生真正的改善回报.5.设定企业未来精益转型方向并步步迈向典型的精益企业模式.。
价值流图析
目的：勾勒物料的信息在整个生产和发货的增值过程中的流通。
１.价值流图的目的是突出浪费之源,并通过实行一个短期内可实现的未来状态的价值流来消除 它们。 ２.目标是将单个过程与其顾客通过连续流动或拉动联系起来，建立一个生产链，并且每个过程 尽可能接近仅在顾客需要时按顾客要求的量生产。
15
四、价值流图的目的、特点和作用
在制品
WIP Store
I
P/N Q D/S 123 10 2.5 456 5 2.5
1
C/T = 14 sec C/O = 0 sec Uptime=100%
28，776 sec avail
1
1
冲压Press
I
P/N B C D E F Q 20 20 20 20 20
喷涂Paint
I
P/N B C D E F Q 13 13 9 5 5
C. 流动（Flow) 精益思想要求创造价值的各个活动 （步骤）流动起来，强调的是“动”。 传统观念是“分工和大量才能高效 率”，但是精益思想却认为成批、大
批量生产经常意味着等待和停滞。精 益将所有的停滞作为企业的浪费，消
灭一切的浪费。 精益思想强调分批、单件流、同步化、 均衡化生产等。
8
一、价值流图的产生背景
18
五、价值流图编制步骤——行动准备
价值流改进
材料流/信息 流是改进重 点
注意： 流程改进（价值流改善）和工序层次的改进都是公司所需要的，一方面 的改进同时也提高另一方面的改进。 价值流的改进重点在于物料流和信息流（需要从高的角度才能看到）， 而流程改进则重点在于人和流程的流动。
19
五、价值流图编制步骤——行动准备
主要工作职责： 1 向现场最高管理者报告
2024版精益价值流程VSM培训PPT
精益价值流程VSM培训PPT•精益价值流程VSM概述•精益价值流程VSM核心原理•精益价值流程VSM实施步骤•精益价值流程VSM在制造业应用案例目录•精益价值流程VSM在服务业应用案例•精益价值流程VSM培训总结与展望01精益价值流程VSM概述精益思想与VSM关系精益思想强调消除浪费，持续改进，追求卓越。
VSM 作为精益思想的重要工具，通过可视化价值流，识别浪费，推动流程优化。
精益思想与VSM相互补充，共同推动组织实现高效、灵活、优质的生产与服务。
VSM（Value Stream Mapping，价值流图）是一种可视化工具，用于描述产品或服务的整个价值流。
VSM通过识别价值流中的浪费，帮助组织优化流程，提高生产效率，降低成本。
VSM的作用包括：识别浪费、优化流程、提高生产效率、降低成本、增强组织竞争力。
VSM定义及作用010204 VSM发展历程VSM起源于丰田生产方式（TPS），是精益生产的重要工具之一。
随着精益生产的普及，VSM逐渐在制造业中得到广泛应用。
近年来，VSM的应用范围不断扩展，已经渗透到服务业、医疗、教育等领域。
未来，随着数字化、智能化技术的发展，VSM的应用将更加便捷、高效。
0302精益价值流程VSM核心原理选择具有代表性的产品族，明确其生产流程，包括从原材料到成品的所有环节。
确定产品族和生产流程收集数据绘制价值流图识别浪费收集各环节的生产数据，如生产周期、在制品数量、设备利用率等。
运用专业的绘图工具，将生产流程以图形化方式展现出来，包括物料流、信息流等。
在价值流图中标注出存在的浪费现象，如等待、运输、不良品等。
价值流图绘制方法识别浪费制定消除策略实施改进措施持续监控与改进浪费识别与消除策略持续改进文化培养树立持续改进观念建立改进机制培养员工能力营造改进氛围03精益价值流程VSM实施步骤现状调研与数据收集01020304明确调研目标收集现场数据了解客户需求分析现状价值流图绘制及分析确定价值流图的范围分析浪费和瓶颈A B C D绘制当前状态的价值流图制定改进目标改进方案制定与实施实施方案制定改进方案调整方案监控实施过程对实施过程进行监控，确保改进方案的顺利执行。
精益知识分享---价值流程图(VSM)
精益生产工具之一--------价值流图
价值流程图（Value Stream Mapping，简称VSM）是丰田精益制造生产系统框架下的一种用来描述物流和信息流的形象化工具。
价值流程图的目的是为了辨识和减少生产过程中的浪费。
浪费在这里被定义为不能够为终端产品提供增值的任何活动。
VSM可以作为管理人员、工程师、生产制造人员、流程规划人员、供应商以及顾客发现浪费、寻找浪费根源的起点，也经常被当作是战略工具、变革管理工具。
VSM通过形象化地描述生产过程中的物流和信息流，从原材料购进的那一刻起，VSM 就开始工作了，它贯穿于生产制造的所有流程、步骤，一直到终端产品离开仓储。
VSM对生产制造过程中的周期时间、等机时间、在制品库存、原材料流动、信息流动等情况进行描摹和记录，有助于形象化当前流程的活动状态，并有利于对生产流程进行指导，朝向理想化方向发展。
价值流程图（VSM）分析的是两个流程：第一个是信息流程，即从市场部接到客户订单或市场部预测客户的需求开始，到使之变成采购计划和生产计划的过程；第二个是实物流程，即从供应商供应原材料入库开始，随后出库制造、成品入库、产品出库，直至产品送达客户手中的过程。
此外，实物流程中还包括产品的检验、停放等环节。
根据VSM的分析，可以找出当前组织生产过程中存在的问题点，进而针对问题点提出改进措施。
2014年11月，杨森的Ralf先生和尚洁等同事来我们公司对我们进行了精益生产的帮助和指导。
我们以杨森的吗丁啉产品为例，绘制了一张VSM，见下：。
精益价值流程VSM培训PPT完美版
03
价值流程图绘制与分析
价值流程图基本构成元素
流程步骤
物料流
信息流
表示价值流中的各个操 作步骤，包括增值和非
增值活动。
显示物料在价值流中的 流动情况，包括原材料、
在制品和成品。
反映价值流中的信息传 递情况，如订单、生产
计划和交货通知等。
时间线
浪费类型及识别方法
浪费类型 过度生产
等待时间
浪费类型及识别方法
不必要的运 过度加工
库存积压
浪费类型及识别方法
不必要的动作 缺陷与返工
识别方法
浪费类型及识别方法
价值流图分析
通过绘制价值流图，可视化生产流程 中的浪费。
现场观察
员工反馈
鼓励员工提出浪费问题和改进建议。
深入生产现场，观察并记录浪费现象。
未来发展趋势预测及建议
随着制造业的转型升级，精益价值流 程VSM的应用将更加广泛
数字化、智能化技术将在精益价值流 程VSM中发挥更大作用
企业将更加注重跨部门、跨领域的协 同合作，以实现整体最优
建议企业加强精益价值流程VSM的培 训和推广，提高全员参与度和持续改 进能力
THANKS
感谢观看
改善机会挖掘与评估
改善机会来源 生产过程中的瓶颈环节 高浪费、低价值的活动
改善机会挖掘与评估
01
员工创新和改进建议
02
评估方法
预期效益分析：预测改善措施实施后的经济效益。
03
改善机会挖掘与评估
实施难度评估
分析改善措施的实施难度、时间和资源需求。
风险评估
识别潜在风险，制定应对措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、价值流图的用途
价值流图有助于全面观察和理解产品
通过价值流过程时的物料流动和信息流动，
以及其中的增值
a
3
和非增值活动，从而发现浪费和确定需要改善 的地方，更容易找出问题所在。为改善活动定 下一个蓝图和方向。同时也便于员工了解企业 的状态，提供参与改善的机会。价值流图还可 以避免只应用个别的精益工具，进行局部、孤 立的改善。通过绘制现状图，设计理想状态图 并尽快付诸实施，通过这种方法，可以全面的 改善价值流，从而为客户和供应商带来最大的 利益。
a
20
普莱梅尔制造公司的一个主要客户——考得联 合公司，与其供应基地进行了合并。考得联合公 司一直在审查和分析其供应商既能满足质量和发 货方面的需求同时又能降低成本的能力。普莱梅 尔制造公司与考得联合公司的长期协议即将到期。 考得联合公司愿意保持与普莱梅尔制造公司的业 务关系，但是要求：
如下图所示
a
9
建立精益化的物流的关键是理解信息是怎样流动的！
生产控 制中心
每周一次
每日一次
A
生产主任
每
日
B
一 次
每日一次
C
1000
1000
880
目前状态图形中的这一部分表明，生产控制中心每周一
次将客户需求信息传递给生产主任，生产主任每日一次将需
求信息传递给价值流上的每一个部分。
a
10
6、几种常见价值流图形的图标
要求工人达到 的工作速度
物资在生产过程中 流动的速度
a
18
原则：
• 从客户的角度给价值下定义； • 识别出价值流； • 消除有害的七种浪费现象； • 使工作流动起来； • 拉动工作，而不是推动工作； • 追求尽善尽美。
a
19
三、案例-普莱梅尔制造公司
第一步：
背景：目前的状况
普莱梅尔制造公司是第一层汽车配件供应 商，为6家主要的客户生产#4、#6、#8和 #10冷凝管。一段时期以内，普莱梅尔制造公 司一直在通过持续改善活动进行革新。近来， 该公司用两台双轴数控机床替换了两台螺旋机， 前者已被证明可靠性没有预计的那么好。
解释价值流图及价值流分析
a
1
目录
•什么是价值流图 •什么是价值流分析 •案例-普莱梅尔制造公司 •总结
a
2
一、什么是价值流图
1、价值流图的概念
价值流图（value streammapping）是 用一张纸、一支笔顺着物料和信息的流程收集 关键数据，表示一件产品从订单到运输过程， 每一个工序的材料流和信息流的图表，并进行 分析的工具。
a
14
2、价值流分析的用途
价值流分析用于观察和理解流程的现状同时绘制 实施精益的未来蓝图。我们都可以发现，只要一切从 客户的需要出发，积极运用企业内部及外部的各种资 源，我们就能够发现、创造、传递更多的价值。客户 价值流，就如同企业另一套贯穿内外的循环系统，为 企业发展提供源源不断的能量。
a
15
3、为什么运用价值流管理
孤立地运行绘图是远远不够的，如果不能很 好地理解精益生产的原则，那么绘制图形不会比 早期和中期那些改进的工作车间更接近使浪费最 小化并取得极好效果的目标。
目前趋势
a
16
Hale Waihona Puke 价值流管理 绘制价值流图形 改善工作车间 精益化思想传播
1980年 1990年
2000年
a
2010年
17
4、重要的精益化原则
在精益生产系统中……
可利用的净时间=460分钟
每月一次
预测信息 每周一次
考得联合 公司
定单 10080条/月
#4：6720条
#6：3360条
每天一次
生产主任 每天一次 每天一次
每天一次
发货 2000
弯曲
检测
打标记
周期时间 45秒
转换时间 60分钟
可利用时间 27600秒
正常时间 87%
5天
10天
45秒
5秒
27600秒 100%
7天 5秒
40秒 5分钟 27600秒 99%
4天 4a0秒
30秒 5分钟 27600秒 99% 4天 30秒
统计数据
50秒 5分钟
LB=34天 T总=170秒
27600秒
99% 4天
50秒
13
二、什么是价值流分析
1、价值流分析的概念
价值流分析是建立在价值流图基础之上的有效分析 工具，它起源于丰田公司的材料及信息流图“，任何的 生产过程中均存在着材料流和信息流，价值流分析是从 为客户创造价值的视角，将我们的注意力倾注于建立流 动，消除非增值活动，快速增加价值的改进上去，并建 立起材料流和信息流的联系。借助价值流图的价值流分 析，是有效的”学会发现“的手段。
概念
原材料
产成品
现金
第0周
第52周
注：图中的APQP代表的含义是“质量先期计划”。
a
8
5、价值流图形的信息沟通
由于价值流图形直观地反映了某一产品系 列（价值流）的物资和信息的流动，因此，它 是对过程革新进行目视管理的一种必不可少的 工具。绘制一个过程的图形能够使你清楚地看 到阻碍流动的浪费现象。消除浪费现象能够使 生产的订货提前期缩短，这还会有助于你持续 不断地满足客户的需求。
a
4
3、价值流图的目标
价值流图是一种强力的可视化工具，它的主要目 标是帮助我们确认运营流程中存在的潜在的，对客户 不增值的浪费活动，价值流图是任何企业展开流程分 析的有效工具，既可作为企业内部沟通的工具，也可 作为企业的战略规划工具，将企业流程所有相关的物 流，信息流和现金流以图示的方式加以表达，有利于 企业了解目标的经营现况和未来的经营现况。绘制一 副现有系统的
a
6
4、制造业中价值流图的典型过程
在《精益化思考》一书中，詹姆斯·沃 麦克和丹尼尔·琼斯将绘制价值流图形称作 是沿着某种产品或产品系列的价值流方向 确认全部具体的活动的过程。
如下图所示
a
7
发布APQP团队 控制计划草案
附
加
价 值
发布草案
产品X 产品A
月末结算 现金需求
销售报价
定单目录
返回材料需求
a
5
整体价值流程图，可以让所有人一致看出流程中 的浪费情形， 未来面貌的的价值流程图可显示期 望实现的未来远景，并有助于识别出价值流程中 最能减少浪费情形的机会，借助它，你可以找到 最明显的5-10产生大量浪费的步骤，并开始着手 制定消除浪费的计划并加以执行，精益价值流分 析是所有企业展开精益生产之旅的必由之路。
客户或 供应商
专用 加工箱
公用 加工箱
在产品 存货积压
电子信息 流动
人工信息 流动
超市 部件
超市
a
11
卡车运输
实地物资 拉动
操作员
U形生 产单元
持续改善重点
a
12
ABC 公司
每周一次
2500 机加工
每月一次 预测信息 每周一次
定单
每天一次
去毛刺
生产控制 中心 每周一次
每天1班—8.5小时
30分钟不支付报酬的午餐时间 休息时间=20分钟
