两种双绞线的线序568A与568B
详细的568A和568B线序
详细的568A和568B线序
568A：白绿 | 绿 | 白橙 | 蓝 | 白蓝 | 橙 | 白棕 | 棕
568B：白橙 | 橙 | 白绿 | 蓝 | 白蓝 | 绿 | 白棕 | 棕
直线：用于不同设备之间互连（交换机-PC）
568B-568B
反线：用于同种设备之间互连（PC-PC，交换机-交换机）
组态完毕后编译保存
写程序，保存
然后将内存复位：开关扳倒mers慢闪两次后，返回再扳倒mers，这时快闪就复位成功了
然后联机，我是用5611卡的接PROFIBUS接头的，你也可以用别的通讯卡什么的，然后点击“online”按钮，这时候你会看见一个有许多SFC之类的蓝色框框，把你的程序拖到这个框框里就
568A与568B线序
568A与568B线序
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
T568A的线序是：绿⽩绿橙⽩蓝蓝⽩橙棕⽩棕。
T568B的线序是：橙⽩橙绿⽩蓝蓝⽩绿棕⽩棕。
RJ-45⽔晶头制作⽅法：左⼿拿线，右⼿拿⽔晶头，⽔晶头有弹⽚的⼀⾯向下，由外向靠近⾃⼰的⽅向分别是：
T568A：绿⽩绿橙⽩蓝蓝⽩橙棕⽩棕
T568B：橙⽩橙绿⽩蓝蓝⽩绿棕⽩棕
标准⽹线（正线、直通⽹线）：按标准568B制作的⽹线。
适⽤于：PC-HUB、HUB-HUB普通⼝-级连⼝、HUB(级联⼝）-SWITCH、SWITCH-ROUTER。
基本就是⽤于不同设备之间互连。
交叉⽹线（反线、直连⽹线、级连⽹线）：按标准568A制作的⽹线。
需要⼀头做568a，另⼀头做568b，也就是常说的1和3，2和6互换了。
另外，计算机通讯只使⽤1，3，2，6这四根线，因此，可以⽤其他4根作电话线，以节约布线成本。
适⽤于：PC-PC、HUB-HUB普通⼝、HUB-HUB级连⼝-级连⼝、HUB-SWITCH、SWITCH-SWITCH、ROUTER-ROUTER、ADSL MODEM-HUB。
基本⽤于同种设备之间互连（PC-PC，交换机-交换机）。
EIA：美国电⼦⼯业协会
TIA：美国电信⼯业协会。
网线线序标准
一．网线线序标准一．网线线序标准（1） EIA/TIA的布线标准中规定了两种双绞线的线序568B与568A。
（2）标准568B：白橙--1，橙--2，白绿--3，蓝--4，白蓝--5，绿--6，白棕--7，棕--8（3）标准568A：白绿--1，绿--2，白橙--3，蓝--4，白蓝--5，橙--6，白棕--7，棕—8二．网线的分类（1）网线分为直连线和交叉线。
直连线：两端线序一样，从左至右线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
交叉线：网线的两头不按一种方式，一头是568B，另一头是568A，这种做法叫交叉线。
（2）直连线和交叉线的选择以下是各种设备的连接情况下，直连线和交叉线的正确选择。
其中HUB代表集线器，SWITCH代表交换机，ROUTER代表路由器：PC-PC:交叉线PC-HUB:直连线HUB-HUB普通口:交叉线HUB-HUB级连口-级连口：交叉线HUB-HUB普通口-级连口：直连线HUB-SWITCH:交叉线HUB(级联口）-SWITCH:直连线SWITCH-SWITCH:交叉线SWITCH-ROUTER:直连线ROUTER-ROUTER:交叉线三．网线制作步骤步骤 1：利用斜口错剪下所需要的双绞线长度，至少 0.6米，最多不超过 100米。
然后再利用双绞线剥线器将双绞线的外皮除去2－3厘米。
步骤2：进行拨线的操作。
将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，步骤3：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置。
调整线序为（左一：橙左二：蓝左三：绿左四：棕）步骤4：小心的剥开每一对线，白色混线朝前。
需要特别注意的是，绿色条线应该跨越蓝色对线。
这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。
左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕常见的错误接法是将绿色线放到第4只脚的位置。
网线T568A与T568B线序各种接法

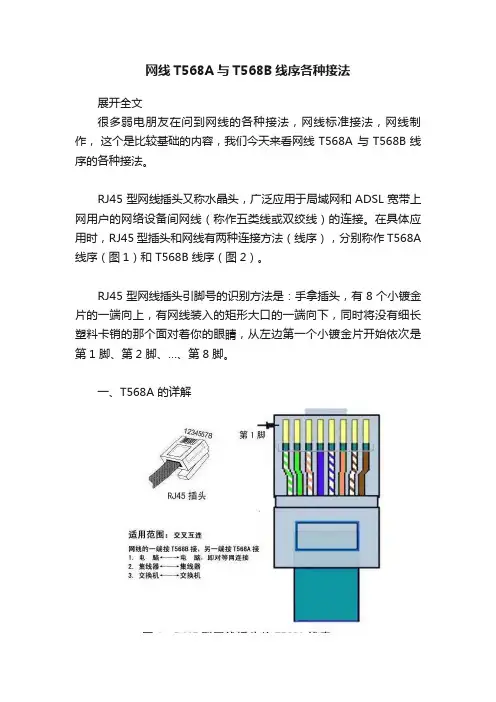

网线T568A与T568B线序各种接法展开全文很多弱电朋友在问到网线的各种接法，网线标准接法，网线制作，这个是比较基础的内容，我们今天来看网线T568A 与T568B线序的各种接法。
RJ45 型网线插头又称水晶头，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。
在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图1）和 T568B 线序（图2）。
RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。
一、T568A 的详解T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同，一端按 T568A 线序接（图1），另一端按T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。
T568A 线序的接法如图1所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：二、T568B接法详解T568B 线序的适用范围1、直连线互连网线的两端均按 T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的 WAN 口3. 电脑←—→ADSL 路由器的 LAN 口4. 电脑←—→集线器或交换机2、交叉互连网线的一端按 T568B 接，另一端按 T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机T568B 线序的接法如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按 t568a 线序接，一端按 t568b 线序接，然后网线经rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。
568B和568A标准
双绞线接法：EIA/TIA 568B标准和EIA/TIA 568A标准，具体接法如下T568A线序1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕直通线：两头都按T568B线序标准连接。
交叉线：一头按T568A线序连接，一头按T568B线序连接。
平时制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。
只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。
1.网卡对网卡：如果不用HUB直接连接的话，双胶线就要制作成交叉线，制作方法是：取一截双胶线（长度根据需要自行决定），把双绞线的一头外皮剥开，从左到右按白绿、绿、白橙、蓝、白蓝、橙、白棕、棕的顺序排列好，插入RJ45水晶头；另一头则从左到右按白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序排列好，插入另一个RJ45水晶头。
也就是说，两头的接法刚好相反，接成的线将形成两个交错重叠的叉形，不然的话是连不上的。
然后将制作完成的双胶线两头分别插入两台计算机的网卡上。
2．网卡与光收发模块:将网卡装在计算机上，做好设置；给收发器接上电源，严格按照说明书的要求操作；用双绞线把计算机和收发器连接起来，双绞线应为交叉线接法；用光跳线把两个收发器连接起来，如收发器为单模，跳线也应用单模的。
光跳线连接时，一端接RX，另一端接TX，如此交叉连接。
不过现在很多光模块都有调控功能，交叉线和直通线都可以用。
3．光收发模块与交换机:用双绞线把计算机和收发器连接起来，双绞线为直通线接法。
4．网卡与交换机:双绞线为直通线接法。
5．集线器与集线器（交换机与交换机）:两台集线器（或交换机）通过双绞线级联，双绞线接头中线对的分布与连接网卡和集线器时有所不同，必须要用交叉线。
这种情况适用于那些没有标明专用级联端口的集线器之间的连接，而许多集线器为了方便用户，提供了一个专门用来串接到另一台集线器的端口，在对此类集线器进行级联时，双绞线均应为直通线接法。
网线568A和568B的制作及详解
详细的568A和568B线序568A：白绿 | 绿 | 白橙 | 蓝 | 白蓝 | 橙 | 白棕 | 棕568B：白橙 | 橙 | 白绿 | 蓝 | 白蓝 | 绿 | 白棕 | 棕直线：用于不同设备之间互连（交换机-PC）568B-568B反线：用于同种设备之间互连（PC-PC，交换机-交换机）568A-568B所谓的交叉线是指：一端是568A标准，另一端是568B标准的双绞线。
直连线则指：两端都是568A或都是568B标准的双绞线。
多朋友在做RJ45头的时候，只是保证线两端的顺序一一对应，却并未按照568A/568B的排线标准去做。
这样虽能连通网络，但这种线的抗干扰性非常差，经常出现诸如传输速度慢、网络时好时坏的情况。
希望大家在做网线的时候一定按照标准去做，并且根据实际的工程经验网线长度最好不小于1.5米，这对提高网络的稳定性是非常必要的！下面让我们看看如何正确选用直连线和双绞线。
当以下设备互联时，需使用直连线：1.将交换机或HUB与路由器连接；2.计算机（包括服务器和工作站）与交换机或HUB连接。
而这些设备互联时，则需使用交叉线：1.交换机与交换机之间通过UPLINKS口连接；2.HUB与交换机连接；3.HUB与HUB之间连接；4.两台PC直接相连；5.路由器接口与其它路由器接口的连接；6.Ethernet接口的ADSL Modem连接到PC机的网卡接口。
网线原理：首先说一下差分方式传输。
所谓差分方式传输，就是发送端在两条信号线上传输幅值相等相位相反的电信号，接收端对接受的两条线信号作减法运算，这样获得幅值翻倍的信号。
其抗干扰的原理是：假如两条信号线都受到了同样（同相、等幅）的干扰信号，由于接受端对接受的两条线的信号作减法运算，因此干扰信号被基本抵消，那么怎样才能保证两条信号线受到的干扰信号尽量是同相、等幅的呢？办法之一那就要将两根线扭在一起，按照电磁学的原理分析出：可以近似地认为两条信号线受到的干扰信号是同相、等幅的。
568a和568b标准的线序
一、概述568a和568b标准的线序是在网络布线中非常重要的一个概念，它们决定了网线中各个线对的连接方式，直接影响着网络的传输速度和稳定性。
在网络布线工程中，正确的线序设置能够保证网线的正常工作，而错误的线序设置则可能导致网络传输失败甚至损坏网络设备。
深入了解568a和568b标准的线序，对于网络工程师和网络管理员来说至关重要。
二、568a和568b标准的定义1. 568a标准线序568a标准的线序是一种网线连接方式，它规定了网线中各个线对的连接顺序。
在568a标准中，网线的线序分为四对，分别是白橙/橙、白绿/蓝、白蓝/绿、白棕/棕。
这种连接方式在网络布线中使用广泛，被认为是一种标准的连接方法。
2. 568b标准线序568b标准的线序也是一种网线连接方式，它与568a标准有所不同。
在568b标准中，网线的线序同样分为四对，分别是白橙/橙、白绿/绿、白蓝/蓝、白棕/棕。
与568a标准相比，568b标准中绿色和蓝色的线对位置互换，这是两种常见的网线连接方式之一。
三、568a和568b标准的区别1. 线序顺序不同最明显的区别在于两种标准的线序顺序不同。
在568a标准中，白绿/绿和白蓝/蓝的线对位置不同于568b标准，其余的线对顺序相同。
这导致了两种标准的网线连接方式不同，需要配合不同的网络设备使用。
2. 使用范围虽然两种标准都被广泛使用，但在实际网络布线工程中，一般会选择一种作为主要的连接标准。
在北美地区，568b标准较为常见；而在其他地区，568a标准更受欢迎。
这并不是说在北美地区不能使用568a标准，只是大多数网络工程师更倾向于使用568b标准。
3. 互换性两种标准的线序是可以互相转换的，也就是说，通过调换网线两端的线序连接，可以从568a转换成568b或从568b转换成568a。
这种互换的灵活性在实际工程中非常重要，可以让网络工程师根据实际情况进行灵活调整，无需更换网线就可以适应不同的网络连接标准。
568A和568B的区别及交叉线与直连线的简介
一、接线次序
568A的排线顺序从左到右依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。
568B的排线顺序从左到右依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
二、交叉线与直连线
交叉线是指：一端是568A标准，另一端是568B标准的双绞线。
直连线则指：两端都是568A或都是568B标准的双绞线。
三、连线注意事项
在做RJ45头的时候，只是保证线两端的顺序一一对应，却并未按照568A/568B的排线标准去做。
这样虽能连通网络，但这种线的抗干扰性非常差，经常出现诸如传输速度慢、网络时好时坏的情况。
在做网线的时候一定按照标准去做，并且根据实际的工程经验网线长度最好不小于1.5米，这对提高网络的稳定性是非常必要的！
四、交叉线与直连线选用方式
交叉线：
1．交换机与交换机之间通过UPLINKS口连接；
2．HUB与交换机连接；
3．HUB与HUB之间连接；
4．两台PC直接相连；
5．路由器接口与其它路由器接口的连接；
6．Ethernet接口的ADSL Modem连接到PC机的网卡接口。
直连线：
1. 将交换机或HUB与路由器连接；
2. 计算机（包括服务器和工作站）与交换机或HUB连接。
注：同一层设备相连用反接，不同一层设备相连用直接。
