基于Opencv2.3.1的工件直径检测

合集下载

基于图像处理的圆形工件尺寸检测方法

基于图像处理的圆形工件尺寸检测方法作者：甘泉，魏利胜，张平改来源：《黑龙江工业学院学报（综合版）》 2017年第7期摘要：针对工业流水线上圆形工件的检测与定位问题，研究了一种基于图像处理的尺寸检测方法，以测量出圆形工件的位置与半径大小。

首先，根据所设定的灰度图阈值将源图像进行二值化处理，并采用区域搜索策略以对工件区域进行填充；在此基础上，进一步利用边缘检测算法推导出预处理图像的边缘坐标信息，并根据所统计数值组拟合出工件的位置与半径大小。

最后，利用五个实例验证该方法的有效性与可行性。

关键词：图像处理；圆形；检测定位；边缘算法中图分类号：TP391. 41文献标识码：A随着科学技术的快速发展，我国制造产业的规模正在逐步扩张，而传统生产中圆形工件的检测都是通过人工进行操作，其工作效率低，且极易出现操作错误。

为了提高生产操作的准确度，人们将图像处理技术应用到圆形工件检测中，以改善工业生产的效率。

然而如何对工厂流水线上圆形工件进行检测定位具有一定的实际研究意义。

自机器视觉被应用到制造业中以来，工业流水线上圆形工件检测定位已成为图像处理领域的研究热点问题，国内外学者对其进行了大量的探索和研究，并取得了一定的研究成果。

姜坤等结合了多目标优化策略与路径择优算法，提幽一种无须人工干预的自动检测算法，从而精确对工件进行检测定位：张静等在研究了局部图像方差强度原理的基础上，提出了一种局部图像纹理空间模型，以完成金属圆形工件的位置信息检测：全燕鸣等在传统的双目标定的基础上，研究了一种基于球面圆靶标的双目视觉检测技术，从而有效地获取到工业流水线上的工件位置信息与半径数值：李彩花等对圆形工件的图像中心识别，采用极值均值法、最小二乘曲线拟合交点均值法和点Hough变换圆中心检测法分别对改进的LOG算法的边缘检测结果进行了中心坐标的提取，并通过摄像机标定结果把图像的中心坐标转化为实际坐标系的中心位置坐标，从而准确地对工件进行加工操作：赵晓丽等采用了一种带函数的约束优化模型，对工件的位置信息进行了预判断，并考虑了工件的移动位置与速度之间的关系，完成了工件的精确识别：秦国华等分析了工件与抓手元件的接触方式，以给出不同工件的识别规则，并利用了矢量环投影策略以获取到工件的位置信息，实现了圆形弓箭的快速精确识别与定位：陈闻等提出了一种针对不同形状工件的视觉检测识别方案，采用基于Hu矩方法和最小二乘法的圆拟合对圆形工件进行识别，并计算出圆形工件相关特征的尺寸参数：富帅等在摄像机成像系统的基础上，提出了一种简便易行的工业现场自标定方法，从而有效地完成了流水上物体的检测识别：李钊型”，等采用双线性差值算法，实现工件边缘的亚像素提取，并通过黑塞范式直线拟合，精确地找到物体图像边缘，从而实现对工件尺寸的高精度测量。

基于激光线扫描三维重构的扩径管道直径及圆度测量方法

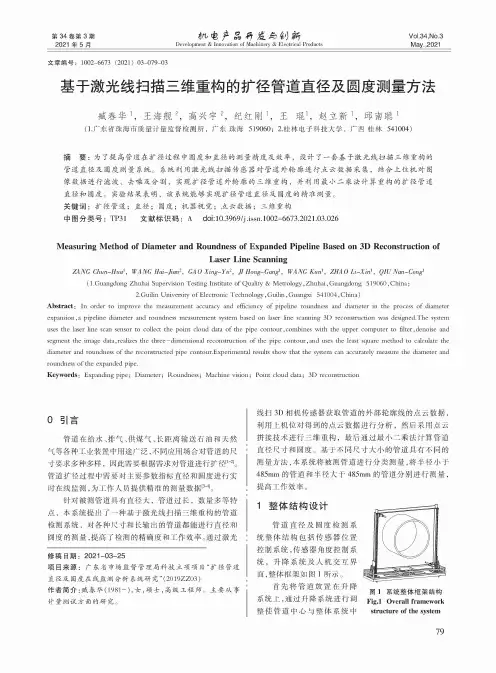

第34卷第3期机电戶品开发与创新Vol.34,No.3 2021 年5 月Development 2 Innovation of Machinery 2 Electrical Products文章编号：1002-6673 (2021) 03-079-03基于激光线扫描三维重构的扩径管道直径及圆度测量方法臧春华\王海舰"，高兴宇"，纪红刚\王琨\赵立新\邱南聪1(1.广东省珠海市质量计量监督检测所，广东珠海519060; 2.桂林电子科技大学，广西桂林541004)摘要：为了提高管道在扩径过程中圆度和直径的测量精度及效率，设计了一套基于激光线扫描三维重构的管道直径及圆度测量系统。

系统利用激光线扫描传感器对管道外轮廓进行点云数据采集，结合上位机对图像数据进行滤波、去噪及分割，实现扩径管道外轮廓的三维重构，并利用最小二乘法计算重构的扩径管道直径和圆度。

实验结果表明，该系统能够实现扩径管道直径及圆度的精准测量。

关键词：扩径管道；直径；圆度；机器视觉；点云数据；三维重构中图分类号：TP31 文献标识码：A d〇i:10.3969/j.issn.1002-6673.2021.03.026Measuring Method of Diameter and Roundness of Expanded Pipeline Based on 3D Reconstruction ofLaser Line ScanningZANG Chun-Hua1，WANG Hai-Jian2, GAO X ing-Y u2, JI Hong-Gang1，W A N G K un1，Z H A O L i-X in1，QIU Nan-Cong1 (l.Guangdong Zhuhai Supervision Testing Institute of Q uality & Metrology，Zhuhai，Guangdong 519060,China；2.Guilin University of Electronic Technology，Guilin，Guangxi 541004,China)A bstract:In order to im prove the m easurem ent accuracy and efficiency of pipeline roundness an d diam eter in the process of diam eter expansion，a pipeline diam eter and roundness m easurem ent system based on laser line scanning 3D reconstruction w as designed.The system u ses the laser line scan sensor to collect the point cloud d ata of the pipe contour，com bines with the upper com puter to filter，denoise an d segm ent the im age data，realizes the three-dimensional reconstruction of the pipe contour，and u ses the least square m ethod to calculate th e diam eter an d roundness of the reconstructed pipe contour.Experim ental resu lts show th at the system can accurately m easure the diam eter an d roundness of the expanded pipe.Keyw ords：Expanding pipe；Diameter;Roundness；M achine vision；Point cloud data；3D reconstruction〇引言管道在给水、排气、供煤气、长距离输送石油和天然气等各种工业装置中用途广泛，不同应用场合对管道的尺寸要求多种多样，因此需要根据需求对管道进行扩径[1-2]。

基于OpenCV的工件直径检测

基于OpenCV的工件直径检测
展开全文
基于Opencv2.3.1的工件直径检测
一、零件特征
零件边缘模糊不清，大小不定，亮度不一致，位置不定，且模式不一致，见下图
模式1
模式2
二、思路
1）定位：得到大概的圆心和直径。

2）边缘检测：使用模板精确检测符合条件的边缘点。

3）得到拟合点：进行“环形”滤波，保存符合圆边缘的条件的点。

4）椭圆拟合：得到圆心以及半径。

三、结果（半径，以像素为单位）
基于Opencv2.31，VC2009，目前耗时还比较多，大概3秒左右。

下一步的工作是优化。

另外对更多的样本进行实验。

模式一结果
模式二结果（直径）四、函数说明
见附件。

一种在线钢珠直径检测仪的制作方法

一种在线钢珠直径检测仪的制作方法制作一种在线钢珠直径检测仪可以遵循以下步骤：步骤一：收集所需材料和工具1.所需材料：-钢珠-光电传感器-运动控制器-显示器-控制电路板-电源-电线-电阻-电容-电位器-开关-电线套管-支架材料-塑料外壳-螺丝和螺母2.所需工具：-焊接设备-电钻-锯子-扳手-小锤子-剪切器-打磨机-螺丝刀-钳子步骤二：制作支架和外壳1.使用支架材料制作一个稳定的支架，用于安装光电传感器和运动控制器。

2.使用塑料外壳将整个装置封装起来，以保护内部元件免受外界环境的影响。

步骤三：布置光电传感器和运动控制器1.将光电传感器安装在支架上，使其能够准确测量通过的钢珠直径。

2.将运动控制器与光电传感器连接，以便控制钢珠的运动轨迹。

步骤四：搭建电路和控制系统1.使用电路板搭建测量和控制电路，包括光电传感器的接口电路和运动控制器的接口电路。

2.将电线、电阻、电容、电位器和开关连接到电路板上，以确保电路的正常工作。

步骤五：连接显示器和电源1.将显示器连接到电路板上，以便可以实时显示钢珠的直径数据。

2.将电源连接到电路板上，以供电整个装置。

步骤六：测试并调试1.打开电源，检查各个部件是否工作正常。

2.将钢珠通过装置，观察传感器是否能够准确测量其直径。

3.如果出现问题，使用调试工具和仪器进行排查和修复。

4.进行多次测试，确保装置的准确度和稳定性。

步骤七：完善细节和使用1.调整控制系统的灵敏度和响应速度，以满足具体需求。

2.完善外壳细节，包括安装开关、电线套管等，以提高安全性和美观度。

3.在使用装置时，根据需要进行数据记录和处理。

以上是制作一种在线钢珠直径检测仪的大致步骤，具体操作可能因使用的材料和工具而有所不同。

在制作过程中，应特别注意安全事项，如正确接线、防止触电等。

此外，需要根据具体应用需求对装置进行调整和优化，以确保测量结果的准确性和可靠性。

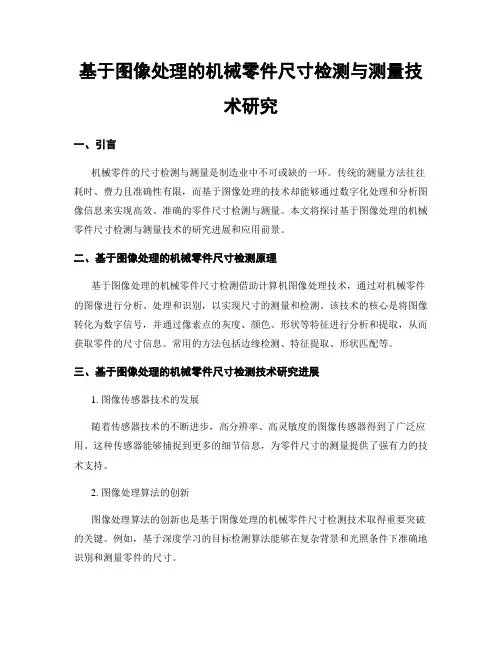

基于图像处理的机械零件尺寸检测与测量技术研究

基于图像处理的机械零件尺寸检测与测量技术研究一、引言机械零件的尺寸检测与测量是制造业中不可或缺的一环。

传统的测量方法往往耗时、费力且准确性有限，而基于图像处理的技术却能够通过数字化处理和分析图像信息来实现高效、准确的零件尺寸检测与测量。

本文将探讨基于图像处理的机械零件尺寸检测与测量技术的研究进展和应用前景。

二、基于图像处理的机械零件尺寸检测原理基于图像处理的机械零件尺寸检测借助计算机图像处理技术，通过对机械零件的图像进行分析、处理和识别，以实现尺寸的测量和检测。

该技术的核心是将图像转化为数字信号，并通过像素点的灰度、颜色、形状等特征进行分析和提取，从而获取零件的尺寸信息。

常用的方法包括边缘检测、特征提取、形状匹配等。

三、基于图像处理的机械零件尺寸检测技术研究进展1. 图像传感器技术的发展随着传感器技术的不断进步，高分辨率、高灵敏度的图像传感器得到了广泛应用。

这种传感器能够捕捉到更多的细节信息，为零件尺寸的测量提供了强有力的技术支持。

2. 图像处理算法的创新图像处理算法的创新也是基于图像处理的机械零件尺寸检测技术取得重要突破的关键。

例如，基于深度学习的目标检测算法能够在复杂背景和光照条件下准确地识别和测量零件的尺寸。

3. 三维重建技术的应用为了获取更加准确的尺寸信息，研究人员还引入了三维重建技术。

通过利用多个视角的图像，结合摄像机标定和三维重建算法，可以重建出机械零件的三维模型，并从中提取出更加精确的尺寸信息。

四、基于图像处理的机械零件尺寸检测技术的优势与应用1. 高效性和自动化相较于传统的尺寸检测方法，基于图像处理的技术具有高效、快速和自动化的优势。

只需将机械零件进行拍摄，通过图像处理软件即可进行尺寸的测量，大大提高了生产效率。

2. 准确性和可靠性基于图像处理的机械零件尺寸检测技术能够通过数字化处理和精确的算法实现高度准确的测量结果。

这对于保证产品质量和提高工业制造的可靠性非常重要。

3. 广泛应用于制造业基于图像处理的机械零件尺寸检测技术已广泛应用于制造业的各个领域，如汽车制造、航空航天、电子设备等。

基于计算机视觉的锻件尺寸检测

（ｏｅｅｏｃａｉｌｎｎｒｙＥｇｅｒｇＺｅｉｇＵｉｒｔ，ｎｚｏ０７ＣｉａＣｌｇｆｌＭｅｈｎａａｄＥｅｇｎｉｅｎ，ｈｊｎｎｖｓｙＨａｇｈｕ３２，ｈｎ）ｃｎｉａｅｉ１０
ＡｂｔａｔｏｕｅｉｉｎＳｓｅｉｅｌｙｄｔｃｕｒｈｒｉａｏｇｇｉｇ．ｃｏｄｎｈｏｓｒｃ：ＣｍｐｔｒＶｓｙｔｍｍｐｏｅｏａｑｉｔｅｏｉｎｌｒｉｏｓｅｇｆｎｍａｅａｃｒｉｇｔｔｅｒｃｍ－ｏｐｎｎｆｈｉｔｇａｏｅｏｉｎｌｏｇｇｉｇ，ｈｈｅｈｌｅｅｍｉｅｏｓｇｎｈｒｇａｏｇｏｅｔｏｅｈｓｏｒｍｆｈｒｉａｆｒｉｅｔｅｔｒｓｏｄｉｄｔｒｎｄｔｅｍｅｔｔｅｏｉｌｒ－ｔｔｇｎｍａｓｉｎｆ
ｉａ，Ｔｈｘｍｕｍｍｏｅｅｔｓｎｇｉｇｍｅｅｍａｉｈｏｇｎｉｙｍｏｏｈｎｇｍ￣ｈｄｉａｏｅｏｆｌｅｈｅｍｅｔｄｆｒｉｍａ，ｔｉｏｓｄｐｔｔｔｒｔｅｓｇｎｅｏｇｎｇｉｇｄｉｅ
ｗｈｃａｈｗｎｔａｈｈｐｆｔｅｆｒｉｇｅｇｏｌｏｅｄｍａｅｙｔｉｍｅｈｄＴｒｃｉｇｂｇｍｅｈｉｈｈｓｓｏｈｔｔｅｓａｅｏｏｇｄｃｕｄｎｔａｇｄｂｈｓｔｏ．ａｋｕｔ－ｈｎｅｂｎ
ｏｓｕｅｏｔａｋｔｅｅｏｈｏｇｎｗｈｃａｈｗｎｔａｔｅｐｅｉｉｎｏｅｆｒｉｇｓｅｄｔｃｉｎｄｉｓｔｒｃｈｄｄｆｔｅｆｒｉ￣ｉｈｓｏｈｔｈｒｃｓｆｔｏｇｉｅｅｔｈｓｏｈｎｚｏ

一种在线钢珠直径检测仪的制作方法

一种在线钢珠直径检测仪的制作方法
简介：
在线钢珠直径检测仪是一种用于检测钢珠直径的仪器装置。

它能够实
时检测钢珠的直径大小，并通过数据输出显示出来。

下面将介绍一种制作
在线钢珠直径检测仪的方法。

步骤：
1.准备工作：
-准备工具：电钳、螺丝刀、焊台等。

2.组件连接：
-连接光电传感器：将光电传感器的输出端连接到微控制器的输入端，用线缆进行连接。

-连接显示屏：将显示屏的输入端连接到微控制器的输出端，用线缆
进行连接。

3.写入程序：
-使用合适的编程语言，编写程序并将其烧录到微控制器中。

程序的
功能应该能够读取光电传感器的输入并计算钢珠的直径。

-程序应该能够将直径数据显示在显示屏上，并可以根据需要进行数
据的存储和输出。

4.安装和调试：
-将光电传感器安装在设计好的位置，并固定好。

-将显示屏安装在合适的位置，并连接好电源。

-连接微控制器和电源，并进行初步调试，确保传感器和显示屏的工作正常。

5.调整和优化：
-根据实际检测需要，调整程序中的参数和算法，以获得更精确的直径测量结果。

-对于硬件方面，可以根据实际情况优化光电传感器的位置和角度，以获得更好的检测效果。

6.测试和应用：
-对不同直径的钢珠进行测试，验证检测仪的准确性和可靠性。

-根据实际需要应用在线钢珠直径检测仪，在生产线上实现对钢珠直径的实时监控和检测。

总结：。
