应急柴油发电机组噪声治理
柴油发电机组降噪设计方案
柴油发电机组降噪设计方案现有一台自备用160KW柴油发电机房位于大楼一层，属国标GB3096-1993规定的城市噪声控制Ⅱ类区域。
160KW柴油发电机组在工作时产生强烈的约105dB(A)的噪声，污染了大楼及周边环境，根据业主提出治理要求及柴油机组的运行状况拟出以下噪声治理设计方案。
1. 设计依据及资料1.1 《城市区域环境噪声标准》GB3096-1993；1.2 《工业企业厂界噪声标准》GB12348-1990；1.3 《噪声与振动控制工程手册》机械工业出版社；1.4 《建筑声学设计手册》中国建筑科学研究院建筑物理研究所；1.5 《工业企业噪声控制设计标准》GBJ87-1985；1.6《环境工程手册环境噪声控制卷》高等教育出版社；1.7 《噪声控制学》科学出版社；1.8 我公司多年进行噪声治理工程积累的经验。
2.设计原则2.1 经治理后机房外7米处周边环境实现《城市区域环境噪声标准》GB3096-1993，Ⅱ类区域要求，即周边噪声敏感区域白昼噪声值≤75dB(A)；2.2 采用成熟可靠、先进的处理措施，不影响原生产工艺；2.3 设计选材质量优良，设备运行稳定，布局合理美观；2.4 在达到设计要求基础上尽量节省投资；2.5 所用设备材料无二次污染，对人体无危害。
3. 噪声声源分析柴油发电机噪声源频率较宽，主要由以下几部分组成：空气动力性噪声，包括进气噪声、排气噪声和冷却风扇噪声；表面辐射噪声，包括燃烧噪声、机械噪声和电磁噪声。
其中燃烧噪声取决于燃烧方式和燃烧速度，机械噪声主要包括齿轮噪声、供油泵噪声、气门机构噪声、活塞敲击噪声等。
4. 治理措施治理发电机组噪声，必须针对不同发生部位，采用综合治理措施。
设计采用室内吸声，进出风口消声，并辅以门隔声、通风换热等的综合治理措施：4.1 通风散热进、出风道吸声160KW 的柴油发电机工作时要求有相当的通风散热截面，因此在设计正常降噪的同时，必须考虑相应的通风散热措施。
柴油发电机房降噪方案
降噪方案一噪声源传播途径总体说明噪声的产生非常复杂,噪音按传播途径主要分为结构传声、空气传声及驻波,其中驻波危害最重.结构传声是指安装在大楼内的发电机、水泵、中央空调主机等设备通过居住大楼的基础结构大梁、承重梁将低频振动的声波传导到远处.气传声是指低频噪音通过空气直接传播到各处.驻波是指低频噪音在传播过程中经过多次反射形成驻波,低频噪音在波腹中的振幅最强,对人的健康危害最重.针对贵单位实际情况需对发电机及墙体做降噪处理,见以下具体分析及方案：二柴油发电机组噪声的发生及解决方法：根据柴油发电机组的工作原理,其噪声的产生非常复杂,从产生的原因和部位上来分：1、排气噪声；2、机械噪声；3、燃烧噪声；4、冷却风扇和排风噪声；5、进风噪声；6、发电机噪声.下边分别就这六部分作一说明：1、排气噪声：排气噪声是一种高温、高速的脉动性气流噪声,是发动机噪声中能量最大,成分最多的部分.比进气噪声及机体辐射的机械噪声要高得多,是发动机总噪声中最主要的组成部分.它的基频是发动机的发火频率.排气噪声的主要成分有以下几种：周期性的排烟引起的低频脉动噪声、排烟管道内的气柱共振噪声、汽缸的亥姆霍兹共振噪声、高速气流通过气门间隙及曲折的管道时所产生的噪声、涡流噪声以及排烟系统在管道内压力波激励下所产生的再生噪声等,随气流速度增加,噪声频率显着提高.2、机械噪声：机械噪声主要是发动机各运动部件在运转过程中受气体压力和运动惯性力的周期变化所引起的震动或相互冲击而产生的,其中最为严重的有以下几种：活塞曲柄连杆机构的噪声、配气机构的噪声、传动齿轮的噪声、不平衡惯性力引起的机械震动及噪声.柴油发电机组强烈的机械震动可通过地基远距离传播到室外各处,然后再通过地面的辐射形成噪声.这种结构噪声传播远、衰减少,一旦形成很难隔绝.3、燃烧噪声：燃烧噪声是柴油在燃烧过程中产生的结构震动和噪声.在汽缸内燃烧噪声声压级是很高的,但是,发动机结构中大多数零件的钢性较高,其自振频率多处于中高频区域,由于对声波传播频率响应不匹配,因为在低频段很高的汽缸压力级峰值不能顺利地传出,而中高频段的汽缸压力级则相对易于传出.4、冷却风扇和排风噪声：机组风扇噪声是由涡流噪声和旋转噪声组成的,旋转噪声由风扇的叶片切割空气流产生周期性扰动而引起；涡流噪声是气流在旋转的叶片截面上分离时产生的,由于气体的粘性引起的旋涡流,辐射一种非稳定的的流动噪声.排风噪声、气流噪声、风扇噪声、机械噪声均是通过排风的通道辐射出去的.5、进风噪声：柴油发电机组在正常工作的时候需要有足够的新风供应,一方面保证发动机的正常工作,另一方面要给机组创造良好的散热条件,否则机组无法保证其使用性能.机组的进风系统基本包括进风通道和发动机本身的进气系统,机组的进风通道必须能够使新风顺畅的进入机房,同时机组的机械噪声、气流噪声也可以通过这个进风通道辐射到机房外面.6、发电机噪声：发电机噪声包括定子和转子之间的磁场脉动引起的电磁噪声,以及滚动轴承旋转所产生的机械噪声.根据以上对柴油发电机组的噪声分析.一般对于发电机组的噪声采用以下两种处理方法：柴油机房进行降噪声处理或者采购时采用防音型机组其噪声在80db---90db.机房降噪需要对以上的噪声产生原因分别作处理,主要有以下方法：1、首先是用减震器和胶垫：它是解决电力发电机噪声在固体中传播的最好方案.同时也是最节省费用的方案.并将连接电线加装软接头连接,使用电缆及母线软接,有效减弱发电机噪音通过高、低压连接电缆、母线向大楼的屋架结构传播,具体方法如图示：2、墙面和吊顶：为减少室内的反射混响声,内壁及天花板上需采用隔音板进行装饰.隔音板内部填充有多孔性吸音材料,该材料的孔眼面积至少占总面积的20%-25%,板壁为微穿孔铝板,开孔率为10%-20%.采用复合阻性吸声原理,使室内的声波经铝合金孔板衰减后在精细玻璃纤维棉中被吸收.对室内墙面、吊顶敷设吸音棉和铝合金吸音孔板装饰扣板6006006,以降低室内产生的反射混响声,将剩余的变压器噪音消失在室内.吊顶降噪吸声距顶300MM,四面墙面降噪吸声做到地面,如图示：吸声吊顶做法：吸声墙体做法：3、防火门隔音的改造：为提高防火门的隔音效果,在防火门的内部贴一层进口隔音棉,在防火门的下端加一门槛,并在防火门四周用密封胶条做密封处理,以减小噪声从门传出.4、安装二级消音器：排烟系统在原有一级消音器的基础上安装特制二级消音器,可以保证机组排烟噪声的有效控制.排烟管长度超过10米就要加大管径,以减少发电机组排气背压,以改善发电机组的噪声及背压.5、进排风降噪：排气噪声消减直接利用排气消声器；排风、进气噪声利用进排风消音间；对室内砖墙的特殊加工甚至内墙铺设隔音片,配置室内防音门有效隔断机械、等噪声的对外传播；利用隔音墙等措施保证控制室工作环境.在其室内做墙面吊顶消音.具体的操作方法如下：这部分我们设计了良好的排风吸音通道,在排风口处设计一个排风消声道,并在排风消声道内及四周做吸音处理.消声道上留一排风口,使热风从排风口排出.当气流通过时,声波便引起孔隙中的空气和细小纤维的振动.由于摩擦和粘滞阻力,声能变为热能而吸收,从而起到消声作用.同样进风通道也采用相同的降噪声方法,从进风消声通道将新风引进室内.并在进风口处加装防鼠、防异物百叶窗,在室内进风通道墙体内口及四周做吸音处理.机房降噪一般要求机房内有足够的空间,假如用户不能提供一个足够面积的机房,降噪的效果就会大受影响.既能保证控制噪声、又能使发电机组的正常工作,必须在机房内设置进风通道、排风通道及工作人员的操作空间.三治理效果1、安全防火；所有材料均为非易燃易爆品.2、发电机输出功率不受损3、噪音达标：1经过治理后,达到2类环境功能区环境噪声限值白天≤60分贝.2按GB3096-2008声环境质量标准测量.总之,本方案既能有效地降低发电机所产生的环境噪声,又能满足室内的低频反复折射所产生的噪声及室内空气流通.综合控制的核心是等隔离声概念, 即用一封闭的围护结构将机组与外界隔离开来,减少声源对外的声辐射.室内墙面设计为贴吸音棉,同时用吸音扣板吊顶,经过这样的吸声处理后既增加了围护结构的隔声量,又可降低室内的混响.对于发电机噪声中的高频噪声,因其波长短,采用阴挡的方式即可达到目的.由于发电机所产生的噪声单纯靠阻挡不能达到满意效果,因此需对室内墙面做消声结构处理.经过以上这些处理,使噪声在保证发电机正常工作的同时满足相应的环保标准要求.附件1：720KW柴油发电机组发电机房噪音综合治理材料清单720KW柴油发电机组发电机房噪音综合治理材料清单重庆XXX机电设备有限公司 2014年3月10日。
柴油发电机组机房墙面降噪施工方案(精)
柴油发电机组机房墙面降噪施工方案一、概况发电机房设置在独立的大楼中的地下室。
机房的排风口和进风口就设在机房的侧墙上,机组的排烟口也直接向外辐射,未治理前,发电机房的运行时产生约 110分贝的强噪声必然对周围环境造成污染。
二、设计依据1、《中华人民共和国环境保护法》和《噪声污染防治法》 ;2、国家环境噪声标准(GB12348-1990或 GB3096-93 ;3、国家环境噪声测量方法(GB12349-1990 ;4、现场查看污染源概况;5、用户提供的有关的尺寸规格和要求。
三、设计原则1、设计中努力遵循技术先进与经济合理相统一的原则,以实现技术的先进性,可靠性和最佳的经济成本。
2、根据现场实际情况, 制定先进合理的综合治理方案,力求治理效果稳定,治理费用经济, 不影响设备正常运行和管理操作,便于维修和保养。
3、设计始终贯彻对用户负责的原则,全面考虑机组的运行温度, 防止损失、使用寿命等综合因素, 以确保发电机组处于良好的运行条件。
4、吸声墙面:穿孔板共振吸声布局。
穿孔板共振吸声布局, 其原理是当声波入射到穿孔板表面时, 大多数声能将激起孔洞处空气往复运动, 因为孔洞壁的摩擦阻力而耗费了声响的能量,该布局适合于低频噪声的吸收。
发电机机房附近墙面装置高效吸声层, 将轻质铝合金骨架固定在墙面上,内填离心复合吸声资料,吸声系数 0.8,密度 25kg/m3。
护面层选用铝合金喷塑穿孔板,穿孔率 10%。
通常机房噪声主峰频率 100Hz--500Hz ,墙面吸声系数大于 0.85。
作用:吸声量 6— 10dB ;隔声量:20dB ;特色:表面漂亮,全体感强,具有较宽的吸声频带;名词解释吸声系数:被资料吸收的能量与入射到资料上的总能量之比, 吸声系数越大,标明资料吸声性越好。
穿孔率:穿孔板孔的面积与穿孔板的总面积之比。
穿孔率通常控制在 1— 10%, 最高不能超过 20%, 不然就起不到共振吸声作用了。
资料密度:资料密度大可改进低频吸声功能, 但高频吸声功能往往变坏,若密度小可改进高频吸声功能,但低频吸声功能往往变坏, 因而资料密度的挑选依据具体要求而定。

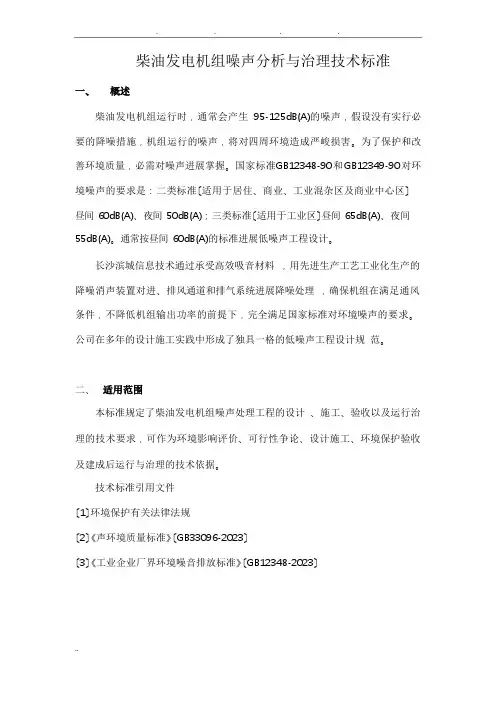

柴油发电机组噪声分析与治理技术规范标准
柴油发电机组噪声分析与治理技术标准一、概述柴油发电机组运行时，通常会产生95-125dB(A)的噪声，假设没有实行必要的降噪措施，机组运行的噪声，将对四周环境造成严峻损害。
为了保护和改善环境质量，必需对噪声进展掌握。
国家标准GB12348-90 和GB12349-90 对环境噪声的要求是：二类标准〔适用于居住、商业、工业混杂区及商业中心区〕昼间60dB(A)、夜间50dB(A)；三类标准〔适用于工业区〕昼间65dB(A)、夜间55dB(A)。
通常按昼间60dB(A)的标准进展低噪声工程设计。
长沙滨城信息技术通过承受高效吸音材料，用先进生产工艺工业化生产的降噪消声装置对进、排风通道和排气系统进展降噪处理，确保机组在满足通风条件，不降低机组输出功率的前提下，完全满足国家标准对环境噪声的要求。
公司在多年的设计施工实践中形成了独具一格的低噪声工程设计规范。
二、适用范围本标准规定了柴油发电机组噪声处理工程的设计、施工、验收以及运行治理的技术要求，可作为环境影响评价、可行性争论、设计施工、环境保护验收及建成后运行与治理的技术依据。
技术标准引用文件〔1〕环境保护有关法律法规〔2〕《声环境质量标准》〔GB33096-2023〕〔3〕《工业企业厂界环境噪音排放标准》〔GB12348-2023〕三、噪声源分析柴油发电机组运行时，噪声主要包括发动机的排气噪声、进气噪声、燃烧噪声、连杆及活塞、齿轮等运动件在工作时的往复高速运动和撞击而产生的机械噪声、冷却水排风扇气流噪声。
〔一〕排气噪声柴油发电机组的排气噪声是机组的最主要的噪声源。
其噪声值高达100dB-125 dB〔A〕，并通过排烟口直接污染四周环境。
排气噪声是由气体受气缸活塞运动时产生的周期性脉动噪声和高速气流经排气口喷出后形成的喷注噪声复合而成。
前者具有明显的低频特性，中、高频也到达相当程度；后者具有连续宽频带频谱特性，其噪声级比前者大得多。
排气噪声值随柴油机功率和转速的增加而提高，而随转速的增值更大。
柴油发电机噪声处理工程技术规范
柴油发电机噪声处理工程技术规范.doc文档标题：柴油发电机噪声处理工程技术规范摘要简要介绍柴油发电机噪声处理的目的、主要技术措施和规范的重要性。
1. 引言噪声污染的危害柴油发电机噪声的来源噪声处理工程技术规范的制定背景2. 规范的适用范围柴油发电机的类型和规模规范适用的环境和条件3. 噪声控制的基本原则预防为主，综合治理技术先进，经济合理符合环保法规和标准4. 噪声源分析柴油发电机噪声的产生机理噪声源的识别和分类噪声特性的测试和分析5. 噪声控制技术措施声源控制发电机设计优化低噪声配件的使用传播途径控制隔音屏和隔音罩的应用吸声材料的选择和安装接收端控制噪声敏感区域的规划个人防护设备的配备6. 噪声控制工程设计设计原则和要求设计流程和方法设计参数的确定7. 施工与安装施工前的准备工作施工过程中的质量控制安装调试和验收8. 噪声监测与评估监测点的布置监测方法和频次噪声评估和报告9. 维护与管理维护保养的周期和内容噪声控制设施的检查和维修管理措施和制度10. 安全与环境保护施工安全措施环境保护措施职业健康保护11. 经济性分析投资成本估算运行成本分析经济性评价12. 监督与考核监督机制的建立定期考核和评估改进措施的实施13. 附录附录A：噪声控制技术规范清单附录B：噪声监测记录表附录C：维护保养记录表附录D：相关法律法规和标准14. 结论总结柴油发电机噪声处理工程技术规范的实施效果，以及对改善环境质量、保障人员健康的贡献。
柴油发电机组噪声治理
③ 进 风 道 内安 装 一 台大 风 量组 合 片式 消 声器 ，
吸收气 流 噪声和 机械 噪声 。
④ 进风 道外 墙体上 开一 进风 口 ，进 风 口处 安装
特制 铝合金 百 叶窗及 防护丝 网 ，防止 异物 进入 风道
内。
１ 空 气 动 力 噪 声 是 由 于 气 体 的非 稳 定 过 程 ， ． 即由气体 的扰 动 以及 气体 与物 体 的相互作 用 而产 生 的。直接 向大气 辐 射 的空 气 动力 噪声 ，包括进 气 噪
于机械 噪声 。
（ ）机 组排 气消声 器 ３
发 电机组 随机 配置 的排气 消声 器 的消声 声量很
３ 电磁 噪 声是 由发 电机 转 子 在 电磁 场 中高 速 ． 旋转产 生 的。 二 、噪声 的控 制措 施 柴油发 电机组 的噪声尤 以排 气 噪声 为主 ，噪声
小 ，一 般 为 １ ～ ０ Ｂ （ ，不 能 满 足 环 保 达 标 要 ５ ２ ｄ Ａ） 求 。在 机组 的排气 管上 重新 安上针 对 高 、中 、低 不 同频率 噪声 设计 的高效 微穿 孔板 排气 消声器 。其特 点为 消声量 大 、阻力 小 、材质及 结 构耐高 温 。排气 管与机 组 烟气 出 口处采 用 金属 波纹 管连接 ，以减少
声 、排气 噪声 和冷却 风 扇噪 声 。 ２ 燃 烧 噪 声 和 机 械 噪 声 很 难 严 格 区 分 ，通 常 ． 将 由 于汽 缸 内 燃 烧 形 成 的 压 力 波 动 通 过 缸 盖 、活
（ ）机房 排风 消声 系统 ２ ① 在 机房外 用砖 砌两个 排 风道 。
② 在 每个排 风道 内安 装一 台大 风量组 合 片式 消
柴油发电机组机房降噪指标与原则
柴油发电机组机房降噪指标与原则
柴油发电机组机房降噪指标:
将发电机放置房外7米处，柴油发电机组噪声值不大于50dB，机房内噪声值不大于100dB。
柴油发电机组噪声控制原则
噪声控制的方法有两种：
一、降低声源噪声；
二、控制噪声传播途径。
降低声源噪音的办法是很难得，所以只有在其传播途径上进行处理。
控制噪声传播途径的关键，是利用声波在传播中自然衰减的办法去缩小噪声的污染面，具体措施有以下几种：
1、吸声
2、隔声
3、改变噪声传播方向
在实际工程中根据需要，选择合适的方法。
绝大部分采用三种方法并用的措施，对进、排风口进行吸声、隔声处理；排烟口改变噪声传播方向；墙面和吊顶进行吸声处理等,小型柴油发电机。
四通公司在此提醒用户，在控制机房噪声的同时，一定注意机房的通风、散热、采光及照明。
柴油发电机噪声处理工程技术规范
柴油发电机噪声办理工程技术规范默认分类2011-02-05 17:45:21阅读15议论0字号：大中小订阅1合用范围本标准规定了柴油发电机噪声办理工程的设计、施工、查收以及运转管理的技术要求，可作为环境影响议论、可行性研究、设计施工、环境保护查收及建成后运转与管理的技术依照。
2规范性引用文件（1）环境保护相关法律法例（2）《声环境质量标准》（ GB33096-2008 ）（3）《工业公司厂界环境噪音排放标准》（GB12348-2008 ）3整体设计（1）发电机噪声应达到国家标准《城市地区环境噪声标准》（GB 3097-93 ）中各地区类型相应的噪声排放标准。
（2）应依据公司柴油发电机的地点、机房空间构造、发电机功率和数目等实质状况确立柴油发电机噪声办理工程的办理规模和办理工艺，做到保护环境、经济合理、技术靠谱。
（3）办理工程技术方案的选择应切合环境影响议论报告书批复文件的要求，柴油发电机噪声办理后应稳固达到相关国家和地方排放标准的规定。
4工艺技术要求柴油发电机噪声主要包含发动机的排气噪声、进气噪声、焚烧噪声、连杆及活塞、齿轮等运动件在工作时的来去高速运动和撞击而产生的机械噪声、冷却水排电扇气流噪声。
柴油发电机组的综合噪声很高，依据功率大小，一般高达 100-125dB(A)柴油发电机噪声治理方法包含进风、排风、燃气排气通道的消声办理、机房内的吸声办理、机房的隔声办理等。
1 柴油机；2 自配排烟消声器；3 冷却电扇；4 柔性接头；5 排风消声器；6 排风百页窗；7 隔声门；8 进风百页窗 II；9 进风消音器；10进风百页窗 I；11 吸音天花；12 吸音壁；13 烟尘净化器； 14 循环水箱； 15 喷淋水泵； 16 油箱。
图 1 柴油发电机 (风冷式 )噪声治理平面表示图1 柴油机；2 自配排烟消声器；3 冷却电扇；4 柔性接头；5 排风消声器；6 排风百页窗；7 隔声门；8 进风百页窗 II；9 进风消音器；10进风百页窗 I；11 吸音天花；12 吸音壁；13 烟尘净化器； 14 循环水箱； 15 喷淋水泵。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文章编号:1006-1355(2004)03-0045-02应急柴油发电机组噪声治理司成润(德州市环境监测中心站,山东德州253000) 摘 要:通过实例介绍了应急柴油发电机组的噪声治理技术,通过综合利用隔声、消声措施,使其外排噪声达到环保要求。
在治理过程中还必须注意机房内的通风散热。
关键词:声学;机组;噪声;散热;治理中图分类号:TB535 文献标识码:AThe Noise T reatment of Diesel G eneration U nit in EmergencyS I Cheng 2run(Dezhou environmental monitoring center ,Shandong Dezhou 253000,China ) Abstract :The noise treatment technology of diesel generation unit in emergency is introduced through a instance in this paper.The ejection noise meet the demand of environment by integrate utiliz 2ing sound insulation ,noise elimination.The ventilation for heat elimination and environment protection are regarded in the administration.K ey w ords :acoustics ;unit ;noise ;heat elimination ;treatment收稿日期:2003211226作者简介:司成润(1969-),男,山东省禹城市人,工程师,大学本科,研究方向:消声器的制作及使用。
引 言 当前国内外高层建筑越来越多,而突发性停电会给其带来运行、通信、消防等多方面的诸多隐患,因此大部分高层建筑都配备了应急柴油发电机组等自备电源,柴油发电机组属于高噪声动力设备,其噪声对环境污染十分突出,所以采用高效、可靠、实用技术措施降低自备发电机组的噪声已成为当务之急。
本文阐述了大功率自备应急柴油发电机组降噪设计的基本方法,并且具体应用于某单位2200KVA (德国产)柴油发电机组的噪声治理工程中取得了理想效果。
1 应急柴油发电机组降噪设计基本方法1.1 分析发电机组噪声源特性 柴油发电机组的噪声源包括:柴油机和发电机运转时的机械噪声,气缸工作时的进气和排气噪声,发动机的冷却风机噪声等。
其中排气噪声和冷却噪声是主要的动力性噪声源。
排气噪声的声压级取决发动机的功率、排气量、气缸内的平均有效压力、排气出口面积及转速等因素,并随着上述诸因素的增加而增加。
排气噪声的频率按下式计算f =(2nz /60・i )k(1) 式中:n 为发动机主轴转速(r/min ):i 为冲程数;z 为气缸数;k 为谐波次数,k =1、2、3……。
通常主要考虑前三次谐波。
排气噪声级可按下式进行估算L p =12lg P +30lg n -9(2)式中:P 为柴油机额定功率;n 为主轴转速。
冷却风机噪声的产生主要是旋转噪声和涡流噪声。
旋转噪声的频率由下式计算f =(n ・z /60)・k(3)式中:N 为叶轮转速{r/min};z 为叶片数;k 为谐波次数。
条件具备时也可通过现场测量发电机组的噪声级,并分析其频率特性,为噪声治理措施的选择提供参考依据。
1.2 降噪设计要点 (1)隔声设计大型柴油发电机组一般都安装在砖混结构的发电机房内,可以充分利用其对发电机的隔声作用。
在机房结构中门是隔声的薄弱环节,这是因为不只门缝会漏气,而且门结构的隔声也比墙体结构差。
设计中可按照“等透射”的原则确定门的隔声量,即τ墙.S 墙=τ门.S 门, 亦即T 1门=T 1墙-10lg{S 墙/S 门}(4)这里:τ墙、τ门分别为墙和门的透射损失;S 墙、S 门分54应急柴油发电机组噪声治理别为墙和门的有效隔声面积;T 1墙、T 1门分别为墙和门的隔声量。
门采用双层钢板附贴阻尼材料,内腔充填吸声材料的夹层隔声门。
当隔声性能要求高时,也可采用双层隔声门。
(2)排烟消声器设计柴油机排烟噪声高达110dB (A )以上,并且主要是低频噪声。
在排烟管上安装二级阻抗复合消声器,每级消声器的长度按排气噪声的前三次谐频确定,每级扩张室的消声量按下式估算ΔL max =10lg [1+1/4(m -1/m )](5)治理前后的噪声数据表倍频程中心频率Hz 31.5631252505001k 2k 4k 8k 厂界噪声dB (A )治理前(dB )8710410388807574695890治理后(dB )70767170605552484254(下转第44页) 式中:m 为扩张比,m =s/s i ;s 为消声器扩张室截面积;s i 为第i 节扩张室入口插管的截面积。
排烟消声器设计应注意尽量减小阻力损失,以免影响发动机功率输出。
(3)进排风消声设计根据排风量和燃气量,设计进风排气消声通道,保证在进、排风顺畅的前提下(风速一般取5m/s 左右为宜),达到所有需要的消声效果。
具体设计时,采用多通道片式阻性消声器,其消声片的厚度取80-100mm ,通道宽取120-150mm ,材料用容重40kg/m 的超细玻璃棉毡,消声通道长度按下式计算l =ΔL ・a/z ・φ(a 0)(6) 式中:l 为消声器长度(m );ΔL 为所需要消声量{dB};φ(a 0)为消声系数;a 为气流通道的宽度。
片式消声器通道的通流截面积设计为排风口截面积的1.5倍。
(4)通风散热消声设计发动机和发电机及其室内烟管工作散发大量热量,造成封闭的机房内部温度升高,如不处理则会影响设备的正常运转甚至烧坏设备,所以降低室内温度是必须解决的关键问题之一。
实际操作时我们将2000KVA 应急柴油发电机组置于机房西侧,设备后侧采用集中强迫进风,负压自然进风冷却,即进风口与发电机组安装位置相对应,排热口布置在发电机组散热冷却水箱前端,利用发电机冷却风扇向外排热风,使机房内部形成负压,外部新鲜空气将通过进风口吸入机房,以降低室温。
机房内部的通风换气量按下式估算V ={Q 1+Q 2}/c ・r ・Δt 式中:Q 1为柴油机的发热量(kcal/h );Q 2为发电机散热量{kcal/h }、c 为空气比热(取0.24kcal/kg.℃);r 为空气密度(取1.2kg/m );Δt 为机房内外工作差℃。
其中:Q 1由下式计算:Q 1=B N Q r ・η这里:B 为柴油机平均耗油量(kg/h ),N 为柴油机有效功率{kW };Q r 为燃料的热值,取10400kcal/kg ,η为柴油机散至机房内的热量百分比数。
发电机散热量Q 2由下式估算Q 2=860N f (1-η′) 式中:N f 为发动机功率,η′为发动机效率,取0.75。
机房进风口和排热均设片式消声装置。
2 降噪措施及效果 发电机房内安装2200KVA 柴油发电机组(型号DJ N -GST -020716026,德国产),治理前距发电机房最近的厂界外1米处的噪声为98dB (A ),要求治理后的噪声小于60dB (A )。
通过分析发电机组噪声的具体情况,采取的降噪措施为:对机房进行封闭,强迫通风散热,在柴油机排烟管上安装阻抗复合消声器,机房进排风道均安装片式阻性消声装置,隔声门为两层钢板贴阻尼层,内腔充填超细玻璃棉毡吸声材料,门缝用毛毡密封。
降噪措施如图所示,经噪声治理后,其外排噪声完全达到环保要求。
2200KVA 柴油发电机组(德国产)降噪措施示意图图3 在图2位置地面敏感点附近的外观图1 在高速公路上一处观看隔声屏障的实际效果 该工程现已完成。
经有关单位按有关规范监测[2][7],其隔声效果平均为6～7dB (A );屏障外居民对其隔声效果的主观反映较好。
在高速公路上的一处观看桥位段隔声屏障的实际效果见图1。
在另一处观看桥位段隔声屏障的实际效果见图2,在地面敏感点附近观看该处隔声屏障的实际效果见图3。
图2 在高速公路上另一处观看隔声屏障的实际效果3 结束语 PMMA 塑料在噪声控制技术中的应用在国外已有多年的应用历史,但由于造价的原因,在我国尚未普及。
本文介绍的工程实例是该种材料初次在我国道路交通噪声控制工程中的应用。
事实上,生产PMMA 板的原料价格并不高,按重量计比PC 板还要便宜;一般的PMMA 产品在国内都能生产,主要困难在于生产大块、较厚、强度高的板材时对设备有较高的要求,造成了很高的附加值。
与其它材料在国内逐渐普及的过程一样(如PC 板的推广),一旦应用数量增加、形成规模,生产设备通过市场将可能很快跟上,材料的价格将迅速下降,最终受益的是用户。
因此,通过本文介绍的工程实践,为在我国噪声控制技术中普及一种新的隔声材料选择方面进行了有益的尝试。
参考文献:[1] 马大猷.噪声与振动控制工程手册[M ],北京:机械工业出版社,2002,962-965.[2] 程明昆.道路声隔声图集汇编[J ].声学学报,2000年增刊,25(4).[3] 吕玉恒,王庭佛.噪声与振动控制设备及材料选用手册[M ].北京:机械工业出版社,1999.[4] Main Roads Standard S pecification MRS11.15,Su pple 2ment Transparent Noise Barriers[D ],Atofina ,Drft 3.01.Noise Barrier Catalogue.Cardno MB K.[5] 浙江省环境保护科学设计研究院、浙大环境物理研究室.杭州绕城公路北段隔声屏障设计文件[D ].2003.[6] J TJ/T006298公路环境保护设计规范[S],国家交通部.[7] 道路声屏障声学设计规范[S],国家环保局.(上接第46页)3 结 论 发电机房封闭隔声,排烟管装阻抗复合消声器,进排风道装阻性片式消声装置,是大功率应急柴油发电机组降噪的有效方法。
治理过程中机房内通风散热必须重视。
参考文献:[1] 马大猷.噪声与振动控制手册[M ].北京:北京机械工业出版社,2002.[2] 樊鹏.工业噪声与振动的防治[M ].沈阳:沈阳出版社,1997.[3] 周新祥.噪声控制及应用实例[M ].北京:北京海洋出版社,1999.[4] 周兆驹.噪声及其控制[M ].北京:北京石油大学出版社,1993.。
