6SE70调试参数
6SE70控制板上的芯片大家用的基本都是A5E00295034芯片吧，我就把我们经常调试的基本步骤写下，献丑了
1、检测IGBT管子好坏。
拔下每个驱动管脚，万用表检测电阻是否从0到无穷大变化，是的话正常。
2、上直流560V控制电，测IGBT驱动管脚负压（根据功率段的不同因此驱动电压也不同，在此以75KW 为例）是否有-10V，有为正常，查看直流母线参数r006，用万用表检测直流控制电电压，查看是否一致。
3、修改参数。
按75KW功率段设置，先修改功率段：P60=8—P70=91—P60=1—P60=2—P970=0，复位后查看以下参数是否正确。
功率段P70=91，直流母线P71=540，额定电流P72=146，额定功率P73=75。
4、修改调试电机参数。
选择菜单P60=5—开/闭环控制P100=1—电机额定电压P101=380—电机额定电流P102=146—电机额定转速P108=980—自动参数设置P115=1—电机热时间参数P383=0，修改完后改
P60=1，限制电流P128=146。
有的参数本身已默认。
设置完参数后在控制电状态下标量启动，将频率增加到20HZ，用示波器查看IGBT驱动管脚波形是否为方波。
正常后，在直流母排端加24V电池，用示波器检测UVW三相输出波形是否为方波。
5、控制电调试一切正常后，接主电。
确保接上主电一切正常后启动变频器，空载运行正常，切主电接电机，然后启动，检查电机正反转，若正转，将频率加到20HZ，用钳表检测三相电压是否平衡，同时查看电流参数r004，看是否与钳表一致。
6、电机在标量状态下能正常运转后，停止运行，开始对变频进行优化（自学习）。
参数设置如下：
P60=5—P100=3—P60=1—P128=146—P515=1—P536=25—P462=40—P464=50，设置完成后，再检查最大设置电流P128是否为146，检查完毕后，开始优化。
优化过程如下：直流静态电机数据P115=2，待显示A078后按启动，开始静态参数优化。
空载测试P115=4，待显示A080后按启动，开始空载优化。
n/f 调节优化P115=5，待显示A080后按启动，开始n/f优化，直至完毕。
优化过程中常遇见的报错有：F107——电流传感器信号问题，F114——静态辩识参数的时候时间过长。
7、优化完成后，开始带电机加载，一般情况可以从感官反应出优化后的电机转的特平稳柔和，声音比标量状态下好的多。
以上基本是我们调试的大概过程，希望能给大家带来些帮助，本人也刚调试西门子6SE70出厂不算很久，难免有遗漏的地方，希望大家能帮忙补上。
西门子变频6SE70带编码器调试时需要设置哪些参数
:6SE70带编码器调试时需要设置哪些参数哥们发帖不要情绪啊西门子有这方面的简单介绍；看看书本型变频器说明书不是6SE70使用大全，那里有关于调试设置步骤的介绍，好好看看就可以了。
我再发一下部分调试步骤吧希望对你帮助。
6SE70调试基本参数设置[分享]***恢复缺省设置***P053=6 允许参数存取 6：允许通过PMU和串行接口OP1S变更参数P060=2 固定设置菜单P366=0 设置来源 0：具有PMU的标准设置1：具有OP1S的标准设置P970=0 参数复位***参数设置***P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机国际标准P100= 控制模型 1：V/f控制3：无测速机的速度控制4：有测速机的速度控制5：转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流如果此值未知，设P103=0，离开系统设置，此值自动计算。
P104= 电机额定功率因数P108= 电机额定转速P109= 电机级对数P113= 电机额定转矩P114=3 0 标准传动(例如泵，风机)标准缺省设置1 扭矩，齿轮传动和较大的惯性矩(例如造纸机械)2 恒定惯量的加速传动(例如剪切机)3 大负载冲击系统（在：P100=3，4，5时设置）4 低速时，高平滑运行特性(n控制，编码器脉冲数量较多)5 部分负载时通过减少磁通的效率优化(要求动态简单的传动)6 高启动转矩(重载启动)7 弱磁范围内，转矩动态特性(例如电机测试台)P115=1 计算电机模型参数值P350-P354设定到额定值P130= 10 无脉冲编码器11 脉冲编码器P151= 脉冲编码器每转的脉冲数P330= 0 线性（恒转矩）1 抛物线特性（风机/泵）P384.02= 电机负载限制P452= % 正向旋转时的最大频率或速度数值参考P352和P353 P453= % 反向旋转时的最大频率或速度数值参考P352和P353 P060=1 回到参数菜单P128= 最大输出电流P462= 上升时间P464= 下降时间P115= 2 静止状态电机辩识（按下P键后，20S之内合闸） 4 电机模型空载测量（按下P键后，20S之内合闸）P100=4 有编码器的速度控制P130=11 电机带脉冲编码器P151=编码器脉冲数。

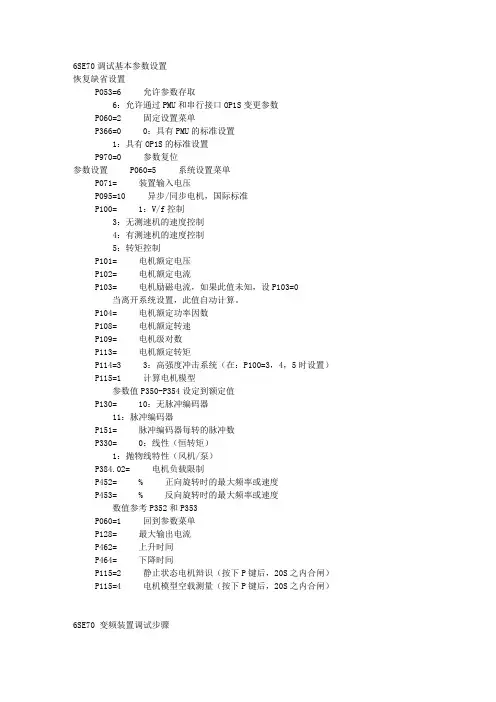

6SE70调试基本参数设置
6SE70调试基本参数设置恢复缺省设置P053=6 允许参数存取6：允许通过PMU和串行接口OP1S变更参数P060=2 固定设置菜单P366=0 0：具有PMU的标准设置1：具有OP1S的标准设置P970=0 参数复位参数设置P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机，国际标准P100= 1：V/f控制3：无测速机的速度控制4：有测速机的速度控制5：转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流，如果此值未知，设P103=0当离开系统设置，此值自动计算。
P104= 电机额定功率因数P108= 电机额定转速P109= 电机级对数P113= 电机额定转矩P114=3 3：高强度冲击系统（在：P100=3，4，5时设置）P115=1 计算电机模型参数值P350-P354设定到额定值P130= 10：无脉冲编码器11：脉冲编码器P151= 脉冲编码器每转的脉冲数P330= 0：线性（恒转矩）1：抛物线特性（风机/泵）P384.02= 电机负载限制P452= % 正向旋转时的最大频率或速度P453= % 反向旋转时的最大频率或速度数值参考P352和P353P060=1 回到参数菜单P128= 最大输出电流P462= 上升时间P464= 下降时间P115=2 静止状态电机辩识（按下P键后，20S之内合闸）P115=4 电机模型空载测量（按下P键后，20S之内合闸）6SE70 变频装置调试步骤一.内控参数设定1.1 出厂参数设定P053=7 允许CBP+PMU+PC 机修改参数P60=2 固定设置，参数恢复到缺省P366=0 PMU 控制P970=0 启动参数复位执行参数出厂设置，只是对变频器的设定与命令源进行设定，P366 参数选择不同，变频器的设定和命令源可以来自端子，OP1S，PMU。
电机和控制参数未进行设定，不能实施电机调试。
1.2 简单参数设定P60=3 简单应用参数设置，在上述出厂参数设置的基础上，本应用设定电机控制参数P071 进线电压(变频器400V AC / 逆变器540V DC)P95=10 IEC 电机P100=1 V/F 开环控制3 不带编码器的矢量控制4 带编码器的矢量控制P101 电机额定电压P102 电机额定电流P107 电机额定频率HZP108 电机额定速度RPMP114=0P368=0 设定和命令源为PMU+MOPP370=1 启动简单应用参数设置P60=0 结束简单应用参数设置执行上述参数设定后，变频器自动组合功能图连接和参数设定。
6SE70调试基本参数设置
6SE70调试基本参数设置恢复缺省设置P053=6 允许参数存取6：允许通过PMU和串行接口OP1S变更参数P060=2 固定设置菜单P366=0 0：具有PMU的标准设置1：具有OP1S的标准设置P970=0 参数复位参数设置 P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机，国际标准P100= 1：V/f控制3：无测速机的速度控制4：有测速机的速度控制5：转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流，如果此值未知，设P103=0当离开系统设置，此值自动计算。
P104= 电机额定功率因数P108= 电机额定转速P109= 电机级对数P113= 电机额定转矩P114=3 3：高强度冲击系统（在：P100=3，4，5时设置） P115=1 计算电机模型参数值P350-P354设定到额定值P130= 10：无脉冲编码器11：脉冲编码器P151= 脉冲编码器每转的脉冲数P330= 0：线性（恒转矩）1：抛物线特性（风机/泵）P384.02= 电机负载限制P452= % 正向旋转时的最大频率或速度P453= % 反向旋转时的最大频率或速度数值参考P352和P353P060=1 回到参数菜单P128= 最大输出电流P462= 上升时间P464= 下降时间P115=2 静止状态电机辩识（按下P键后，20S之内合闸） P115=4 电机模型空载测量（按下P键后，20S之内合闸）6SE70 变频装置调试步骤一.内控参数设定1.1 出厂参数设定P053=7 允许CBP+PMU+PC 机修改参数P60=2 固定设置，参数恢复到缺省P366=0 PMU 控制P970=0 启动参数复位执行参数出厂设置，只是对变频器的设定与命令源进行设定，P366 参数选择不同，变频器的设定和命令源可以来自端子，OP1S，PMU。
电机和控制参数未进行设定，不能实施电机调试。
6se70调试参数及应用总结
Automation and Drives
70系列
调试与故障排除
A&D RN CS Wang Lihua 010-64765775
page 1
Automation and Drives
应用：预充电
A&D RN CS Wang Lihua 010-64765775
A&D RN CS Wang Lihua 010-64765775 page 28
Automation and Drives
应用：常用功能图
180/190:控制字 200/210:状态字 90:CUD板开关量输入/输出 120:DP通讯 80/114:CUVC板模拟量输入 81/116:CUVC帮模拟量输出 290/324:固定值设定 300/325:MOP设定 30:显示器（调试用） 317:斜坡函数发生器
page 10
Automation and Drives
6SE70运行调试：系统设置
1
A&D RN CS Wang Lihua 010-64765775
参见使用大全（上册）P6-59
page 11
Automation and Drives
A&D RN CS Wang Lihua 010-64765775
page 22
Automation and Drives
负载的分类
1. 风机、水泵负载：阻转矩与转速 的二次方成正比，如图中的曲线 ①所示。低速时的阻转矩比额定 转矩小得多。 2. 恒转矩负载：在不同的转速下， 负载的阻转矩基本不变，如图中 之曲线②所示。低速时的阻转矩 与额定转速时是基本相同的。如 传送带、搅拌机、挤压机等摩擦 类负载以及吊车、提升机等位能 负载。 3. 恒功率负载：在不同的转速下， 负载功率保持恒定，其机械特性 呈双曲线状（转矩与转速成反 比），如图中之曲线③所示。低 速时的阻转矩比额定转速时还要 大得多。如机床主轴和轧机、造 纸机、塑料薄膜生产线中的卷取 机、开卷机等。
6SE70调试基本参数设置的方法
6SE70调试基本参数设置恢复缺省设置P053=6 允许参数存取6：允许通过PMU和串行接口OP1S变更参数P060=2 固定设置菜单P366=0 0：具有PMU的标准设置1：具有OP1S的标准设置P970=0 参数复位参数设置 P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机，国际标准P100= 1：V/f控制3：无测速机的速度控制4：有测速机的速度控制5：转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流，如果此值未知，设P103=0当离开系统设置，此值自动计算。
P104= 电机额定功率因数P108= 电机额定转速P109= 电机级对数P113= 电机额定转矩P114=3 3：高强度冲击系统（在：P100=3，4，5时设置）P115=1 计算电机模型参数值P350-P354设定到额定值P130= 10：无脉冲编码器11：脉冲编码器P151= 脉冲编码器每转的脉冲数P330= 0：线性（恒转矩）1：抛物线特性（风机/泵）P384.02= 电机负载限制P452= % 正向旋转时的最大频率或速度P453= % 反向旋转时的最大频率或速度数值参考P352和P353P060=1 回到参数菜单P128= 最大输出电流P462= 上升时间P464= 下降时间P115=2 静止状态电机辩识（按下P键后，20S之内合闸）P115=4 电机模型空载测量（按下P键后，20S之内合闸）没有金钢钻也能揽点儿瓷器活。
呵呵！本人维修心得（我不是搞维修的，只是好奇不是很专业）纯属个人意见，有不对之处请指正，谢谢！注：CUVC板接触不实会造成很多假像现像一）显示００８意思：装置脉冲封所，处于禁止运行状态可能原因如控制字1的2，3位（包括X9使能端子）；或运行信号未断，报故障了直接复位，二）报警F002－－－故障意思：母线欠电压。
１）一般为熔断器烧毁。
装置外有，装置内部也有。
西门子6se70系列变频器参数设置
西门子6se70系列变频器参数设置一加减速时间加速时间就是输出频率从0 上升到最大频率所需时间，减速时间是指从最大频率下降到0 所需时间。
通常用频率设定信号上升、下降来确定加减速时间。
在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。
加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。
加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。
二转矩提升转矩提升又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V 增大的方法。
设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。
如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。
对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。
三电子热过载保护本功能为保护电动机过热而设置，它是变频器内CPU 根据运转电流值和频率计算出电动机的温升，从而进行过热保护。
本功能只适用于“一拖一”场合，而在“一拖多”时，则应在各台电动机上加装热继电器。
电子热保护设定值(%)=[电动机额定电流(A)/变频器额定输出电流(A)]×100%。
四频率限制即变频器输出频率的上、下限幅值。
频率限制是为防止误操作或外接频率设定信号源出故障，而引起输出频率的过高或过低，以防损坏设备的一种保护功能。
在应用中按实际情况设定即可。
此功能还可作限速使用，如有的皮带输送机，由于输送物料不太多，为减少机械和皮带的磨损，可采用变频器驱动，并将变频器上限频率设定为某一频率值，这样就可使皮带输送机运行在一个固定、较低的工作速度上。
6SE70快速调试
6SE70快速调试6SE70调试基本参数设置恢复缺省设置P053=6 允许参数存取 6：允许通过PMU和串行接口OP1S变更参数P060=2 固定设置菜单P366=0 设置来源 0：具有PMU的标准设置1：具有OP1S的标准设置P970=0 参数复位参数设置 P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机国际标准P100= 控制模型 1：V/f控制3：无测速机的速度控制4：有测速机的速度控制5：转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流如果此值未知，设P103=0，离开系统设置，此值自动计算。
P104= 电机额定功率因数P108= 电机额定转速P109= 电机级对数P113= 电机额定转矩P114=3 0 标准传动(例如泵，风机)标准缺省设置1 扭矩，齿轮传动和较大的惯性矩(例如造纸机械)2 恒定惯量的加速传动(例如剪切机)3 大负载冲击系统（在：P100=3，4，5时设置）4 低速时，高平滑运行特性(n控制，编码器脉冲数量较多)5 部分负载时通过减少磁通的效率优化(要求动态简单的传动)6 高启动转矩(重载启动)7 弱磁范围内，转矩动态特性(例如电机测试台)P115=1 计算电机模型参数值P350-P354设定到额定值P130= 10 无脉冲编码器11 脉冲编码器P151= 脉冲编码器每转的脉冲数P330= 0 线性（恒转矩）1 抛物线特性（风机/泵）P384.02= 电机负载限制P452= % 正向旋转时的最大频率或速度数值参考P352和P353P453= % 反向旋转时的最大频率或速度数值参考P352和P353P060=1 回到参数菜单P128= 最大输出电流P462= 上升时间P464= 下降时间P115= 2 静止状态电机辩识（按下P键后，20S之内合闸）4 电机模型空载测量（按下P键后，20S之内合闸）主要故障和报警(注：CUVC板接触不实会造成很多假象现象)一、显示008 意思：装置脉冲封所，处于禁止运行状态。
6SE70调试基本参数设置
恢复缺省设置P053=6 允许参数存取6：允许通过PMU和串行接口OP1S变更参数P060=2 固定设置菜单P366=0 0：具有PMU的标准设置1：具有OP1S的标准设置P970=0 参数复位参数设置 P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机，国际标准P100= 1：V/f控制3：无测速机的速度控制4：有测速机的速度控制5：转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流，如果此值未知，设P103=0 当离开系统设置，此值自动计算。
P104= 电机额定功率因数P108= 电机额定转速P109= 电机级对数P113= 电机额定转矩P114=3 3：高强度冲击系统（在：P100=3，4，5时设置） P115=1 计算电机模型参数值P350-P354设定到额定值P130= 10：无脉冲编码器11：脉冲编码器P151= 脉冲编码器每转的脉冲数P330= 0：线性（恒转矩）1：抛物线特性（风机/泵）P384.02= 电机负载限制P452= % 正向旋转时的最大频率或速度P453= % 反向旋转时的最大频率或速度数值参考P352和P353P060=1 回到参数菜单P128= 最大输出电流P462= 上升时间P464= 下降时间P115=2 静止状态电机辩识（按下P键后，20S之内合闸） P115=4 电机模型空载测量（按下P键后，20S之内合闸）没有金钢钻也能揽点儿瓷器活。
呵呵！本人维修心得（我不是搞维修的，只是好奇不是很专业）纯属个人意见，有不对之处请指正，谢谢！注：CUVC板接触不实会造成很多假像现像一）显示００８意思：装置脉冲封所，处于禁止运行状态可能原因如控制字1的2，3位（包括X9使能端子）；或运行信号未断，报故障了直接复位，二）报警F002－－－故障意思：母线欠电压。
１）一般为熔断器烧毁。
装置外有，装置内部也有。
可用万用表量出是哪的烧了。
西门子6SE70系列变频器调试指南
西门子6SE70系列变频器调试指南一. 参数复位出厂设定值步骤1：P053=6 (选择“允许通过PMU 和串行接口SCom1 (OP1S)和PC)变更参数”)；步骤2：P060=2 （选择“固定设置”菜单）；步骤3：P366=0 （选择“具有PMU 的标准，通过MOP (BICO1)的设定值”）；步骤4：P970=0 （选择“启动参数复位”）。
步骤5：P060=0 （选择“用户参数”）参数复位后，变频器通过PMU操作。
二. 快速调试步骤1：P060=3 （菜单选择“简单应用的参数”）；步骤2：P071=380 （输入装置进线电压，单位为V）；步骤3：P095=10 （选择输入类型为IEC标准异步电动机）；步骤4：P100=1 （选择“V/f开环控制方式”）；步骤5：P101=？（输入电机额定电压，单位为V，见电机铭牌）；步骤6：P102=？（输入电机额定电流，单位为A，见电机铭牌）；步骤7：P104=？（输入电机功率因数，见电机铭牌）；步骤8：P107=？（输入电机额定频率，单位为Hz，见电机铭牌）；步骤9：P108=？（输入电机额定转速，单位为r/min，见电机铭牌）；步骤10：P=109=？（输入电机极对数，见电机铭牌）；步骤11：P368=？（选择设定值和命令源：0：通过PMU+MOP1操作面板进行操作1：通过端子排上的模拟量/数字量输入2：通过端子排上的固定设定值和数字量输入3：通过端子排上的MOP 和数字量输入);步骤12：P370=1 （启动简单应用的参数设置）；之后变频器开始自检，完成后面板将显示008，将X101端子1和8短接，此时面板显示009，代表准备运行，这样变频器就可以通过P368设定的控制源进行控制了。
下面具体介绍P368为不同值时变频器的接线和操作方法。
1.P368=0，通过PMU操作（面板操作）P368=0时，变频器只通过PMU可以操作，操作方法如图1所示。
图1 P368=0，PMU操作方法2.P368=1，通过端子排上的模拟量输入（电位计操作）此时变频器端子接线如图2所示。
6SE70参数调节说明
1.恢复出厂设臵P053=6 允许通过PMU和串行接口Scom1(OP1S和PC)变更参数P60=2 选择“固定设臵”菜单P366=0所希望的工厂设臵的选择（一般不改变）P970=0启动参数复位（0：参数复位；1：无参数改变）2.基本参数设臵P590=0 选择开关量的BICO参数P60=5P071=420 进线电压P100=1 V/F 开环控制P101 电机额定电压P102 电机额定电流P107 电机额定频率HZP108 电机额定速度RPMP115=1 电机模型自动参数设臵，根据电机参数设定自动计算P452=100%（100%=P352，P353）P453=-100%（100%=P352，P353）P60=7 回到参数菜单，不合理的参数设臵导致故障P128=1.3*P102最大输出电流AP462.1=5 从静止加速到参考频率的时间P464.1=5 从参考频率减速到静止的时间P492=100% 电机转矩正限幅P498=-100% 电机转矩负限幅P383=90 电机热时间常数P352=50参考频率P558=3102急停（P558、P559、P560任意一个设臵都可快停，快停低电平有效）3.通讯参数设臵通讯设臵P60=4 通讯板配臵P722=0 禁止通讯故障P918=总线地址P60=7控制字P554=B3100 OFF1停止（必须设臵）P443=K3002 速度给定（必须设臵）P558=B3102 OFF3快停（选择设臵）P565=B3107 故障恢复（必须设臵）P571=B3111 正转（选择设臵）P572=B3112 反转（选择设臵）注：P571=B1,P572=B1，此时只要发正转指令和负的速度值，就可远程实现反转状态字(在P734里面设臵)P734.1=32 系统默认状态字.2=22 电流5.电机参数参考值（读、写参数时的标定范围，根据需要设定）P60=5时，才能修改以下参数P350=100%电流；P351=100%电压；P352=100%频率；P353=100%转速（自动调整）；P354=100%转矩。
