汽车电工电子基础及电路分析 试题
初级汽车电工考试题库
初级汽车电工考试题库初级汽车电工考试题库涵盖了汽车电气系统的基础知识、电路分析、电气元件的识别与检测、故障诊断与排除等方面。
以下是一些可能包含在初级汽车电工考试题库中的问题和答案：1. 问题：汽车电气系统的基本组成是什么？答案：汽车电气系统主要由电源系统、启动系统、点火系统、照明系统、信号系统、仪表系统、辅助电气系统等组成。
2. 问题：什么是汽车蓄电池的基本功能？答案：汽车蓄电池的基本功能是储存电能，在发动机启动时提供启动电流，并在发动机不工作时为车辆的照明、信号等辅助电气系统提供电能。
3. 问题：简述汽车发电机的工作原理。
答案：汽车发电机通过发动机驱动，利用电磁感应原理将机械能转换为电能，为车辆提供稳定的直流电源，并在发动机运行时为蓄电池充电。
4. 问题：汽车点火系统的主要作用是什么？答案：汽车点火系统的主要作用是在发动机工作时，为火花塞提供足够的电压，产生电火花，点燃混合气，使发动机正常工作。
5. 问题：什么是汽车电路的保护装置，它们的作用是什么？答案：汽车电路的保护装置主要包括熔断器、断路器、继电器等。
它们的作用是在电路发生短路或过载时自动切断电路，保护电路和电气设备不受损害。
6. 问题：如何检测汽车电气线路的断路故障？答案：检测汽车电气线路的断路故障通常使用万用表的电阻档，通过测量线路两端的电阻值来判断线路是否断路。
如果电阻值无穷大，则表示线路断路。
7. 问题：汽车照明系统的组成部分有哪些？答案：汽车照明系统主要包括前照灯、雾灯、转向灯、刹车灯、倒车灯、牌照灯等，它们为驾驶员提供夜间或恶劣天气条件下的照明和信号指示。
8. 问题：汽车电气故障诊断的基本步骤是什么？答案：汽车电气故障诊断的基本步骤包括：确定故障现象、分析可能的故障原因、使用仪器进行检测、定位故障部位、更换或修复故障部件、验证修复效果。
9. 问题：什么是汽车CAN总线系统，它有什么特点？答案：汽车CAN总线系统是一种基于Controller Area Network协议的多主多从通信网络，特点是高可靠性、实时性强、网络结构简单、易于扩展。
汽车电工电子基础题库
《汽车电工电子基础》试题库一、填空题1、一般电路由、、和连接导线四个部分组成。
2、电路通常有、、三种状态。
3、电荷的移动形成电流，电流用符号表示。
4、电流不仅有，而且有，习惯上规定以移动的方向为电流的方向。
5、电流表必须接到被测量的电路中，直流电流表接线柱标明的“ + “-”记号，应与电路的极性。
6、电压表必须接到被测电路的两端，电压表的端接高电位，端接低电位。
7、导体电阻的大小与及有关，用公式表示为______________ O8、叫外电路，叫内电路。
9、将阻值为R1,R2的电阻串接在总电压为U的电路中，则两个电阻两端的电压分别为U1= ,U2=O10、在一个电路中，既有电阻的，又有电阻的, 这种连接方式称混联。
11、电流通过导体使导体发热的现象称为 O12、把5Q的电阻R1和10Q的电阻R2串联接在15V的电路上，则R1消耗的电功率是W。
若把R1,R2并联在另一电路上，R1消耗的电功率是10W,则R2消耗的电功率是 W O13、有一只标有“1K Q 10W”的电阻，允许通过的最大电流是 A,允许加在它两端的最大电压是 V O14、将“220V 40W”和“220V 40W”的灯泡并联在220V的电路中，—灯泡亮些，若将它们串联在220V的电路中，灯泡亮些。
15、基尔霍夫第一定律指出：流过电路中任一节点，为零，其数学表达式为 O16、基尔霍夫第二定律指出：在任一闭合回路中，恒等于零，其表达式为 O17、通常把能够的性质叫磁性，具有的物体就叫磁体，磁体分和两大类。
18、磁极间存在着相互作用力，同名磁极相互,异名磁极相互—_____________ O19、电流产生磁场的方向可用定则来判断，对于通电直导线产生的磁场，右手拇指的指向表示的方向，弯曲四指的指向表示方向；对于环形电流产生的磁场，右手弯曲的四指表示方向，拇指所指方向表示方向。
20、用符号表示磁感应线垂直穿进纸面的方向;用符号表示磁感应线垂直穿出纸面的方向。
汽车电工电子技术基础考试试题及参考答案
汽车电工电子技术基础考试试题及参考答案1、并联电路中其总电阻肯定（）其中任何一个电阻。
A、大于B、等于C、小于D、无法确定答案：C2、线路安装时，为了不发生安全事故一定要严格遵守（）的规定A、火线进开关，零线进灯头，左零右火，接地在上B、火线进开关，零线进灯头，左零左火，接地在上C、火线进灯头，零线进开关，左零右火，接地在上D、火线进灯头，零线进开关，左零右火，接地在下答案：A3、在焊接过程中当焊丝融化一定量后，立即向左上（）方向已开焊丝A、60°B、45°C、30°D、90°答案：B4、心肺复苏法支持生命的三项基本措施：（）、口对口（鼻）人工呼吸和胸外按压（人工呼吸）。
A、气流通畅B、呼吸通畅C、气道通畅D、以上都不是答案：A5、下面能将光信号转变为电信号的是（）A、光敏二极管B、开关二极管C、整流二极管D、都不能答案：A6、当输出特性曲线靠近纵轴的区域时，Uce<Ube，则发射结和集电结的状态是（）A、Ub> Uc>UeB、Ub< Uc<UeC、Ub=Uc=UeD、Ub> Ue>Uc答案：A7、一用电器测得其电阻为55Ω，使用时电流为4A，则其供电线路的电压为（）A、100VB、110VC、200VD、220V答案：D8、下面能将光信号转变为电信号的是（）A、光敏晶体管管B、开关二极管C、整流二极管D、都不能答案：A9、普通低压导线根据外皮绝缘包层的材料不同可分为（）A、QVR型和QFR型B、QFR型和QYR型C、QVR型和QBR型D、QBR型和QYR型答案：A10、放大电路的三种状态（）A、都有电压放大作用B、都有电流放大作用C、都有功率放大作用D、只有共射极电路有功率放大作用答案：C11、直流电动机是把电能转化为（）能的一种旋转机械。
A、化学能B、电能C、机械能D、以上都对答案：C12、有一电阻的阻值为800Ω，通过电阻的电流为50mA，则电阻两端的电压为（）A、400VB、40VC、4000VD、260V答案：B13、稳压管是一种特殊的（）型硅二极管。
《汽车电工电子技术基础》试卷含答案
《汽车电工电子技术基础》试卷（A）一．填空：（共计20分，每空1分）1.晶体二极管按使用材料不同可分为二极管和二极管。
2. 在直流电路中电流和电压的和都不随时间变化。
3. 随按规律变化交流电称为正弦交流电。
4.三极管的三个电极分别是，，。
和。
5.三极管按内部结构不同可分为型和型管.6. 周期用字母_____表示，单位是 ____。
频率用字母_____表示，单位是 _____。
周期和频率之间的关系式。
7. 交流电在单位时间内(1秒)完成周期性变化的次数叫做______ ；用的时间叫做_____ 。
8.放大器的主要功能是将不失真地。
二．判断题：（共计20分，每小题2分）1．电路一般由电源、负载、导线和控制装置四部分组成（）2．大小和方向都不随时间作周期性变化的电流称为交流电（）3．电路有三种状态，通路状态、开路状态和断路状态（）4．电阻串联时，电阻值小的电阻通过的电流大（）5．三相对称电源的最大值相等，角频率相同，相位互差120度（）6．三相发电机绕组，向外供电时，其连接方式有星形连接和三角形连接两种（）7．在汽车运行中，可拆装蓄电池的正负两极的任意一根线（）8．测量时，电流表应并联在被测电路中，电压表应串联在被测电路中（）9．汽车点火线圈是利用变压器原理制成的( )10．利用串联电阻，可扩大直流电流表的量程（）三．选择题：（共计30分，每小题2分）1．直流电的文字符号为（）A ACB VC C DC2 .电流的方向规定为（）移动的方向A 负电荷B 负离子C 正电荷3. 电阻串联后总电阻( )A 增大B 减小C 不变4.电流总是从高电位流向低电位，这一结论适用于（）A 外电路 B内电路 C全电路5. 某电阻两端电压为40V，通过电阻的电流为0.5A，则导体的电阻为( )A 80ΩB 600ΩC 200Ω6.一只电阻的阻值为3Ω，另一只为6Ω，将两电阻并联起来，其电阻值为（）A 4ΩB 2ΩC 1Ω7. 我国使用的工频交流电的频率为（）A 45HZB 60HZC 50HZ8. 三相四线制电源的线电压与相电压的数量关系为（）A UL=3UPB UL=2UPC UL=31UP9. 确定一个正弦量的三要素为( )A 最大值角频率初相位B 瞬时值周期初相位C 有效值周期相位差10. 与参考点有关的物理量（）A 电流B 电压C 电位11. 触电以人体受到伤害程度不同可分为电击和（）两种A 电伤B 电灼C 电腐蚀12. 我国用电安全规定中把（）定为安全电压值A 50VB 100VC 36V13. 单相触电时，人体承受的电压是（）A 线电压B 相电压C 跨步电压14. 在三相四线制中，相线与中性线之间的电压称为（）A线电压 B相电压 C即是相电压也是线电压15. 安全保护措施，有保护接地、漏电保护器和（）等A 保护接地B 减少电流C 减少电压四．简答题：（共计14分，每小题7分）1. 汽车电路有哪些特点？（7分）2. 有两只电阻，R1、R2小，请画图（7分）五．计算题：（共计16分,每小题8分）1.已知某电动势E＝1.65V，在电动势两端接上一个R＝5Ω的电阻，测得电路中电流I300mA，求电动势的端电压和内阻（8分）2. 一个标有40V/80W的电阻，现要接到40V消耗多少度电？（8分）答案一．填空：（共20分，每空1分）1.硅，锗2.大小，方向3.时间，正弦函数4.集电极，发射极，基极5.PNP,NPN6.T,S,ƒ ,HZ,T =1/ƒ7.频率，周期8.信号，放大二．判断题：（共20分，每小题2分）√×××√√××√×三．选择题：（共计30分，每小题2分）C C A A A B C A A C A C B B A四．简答题：（共计14分，每小题7分）1.汽车电路的特点是低压（12V 24V）直流（蓄电池和发电机供电）单项制汽车电路实行单线制的并联电路,这是从总体上看的,在局部电路仍然有串联、并联与混联电路.全车电路其实都是由各种电路叠加而成的,每种电路都可以独立分列出来,化复杂为简单.汽车全车线路主要由电源系统、启动系统、点火系统、照明与信号系统、仪表系统以及辅助电器系统等组成。
汽车电工电子技术试题及答案大全
汽车电工电子技术试题及答案大全随着汽车科技的不断发展与进步，汽车电工电子技术在汽车行业中的重要性也日益凸显。
对于从事汽车电工电子工作的人来说，掌握相关知识和技能是至关重要的。
本文将为大家提供一份汽车电工电子技术试题及答案大全，帮助读者加深对该领域的了解和应用。
第一章：电气基础知识1. 请解释电流、电压和电阻的概念，并给出它们的单位。
答案：电流是电荷在单位时间内通过导体截面的数量，单位为安培（A）；电压是单位电荷在电场中具有的能量，单位为伏特（V）；电阻是导体对电流流动的阻碍程度，单位为欧姆（Ω）。
2. 请简要描述欧姆定律，并给出其数学表达式。
答案：欧姆定律是指在恒定温度下，电流通过某个导体的大小与该导体两端的电压成正比，与导体的电阻成反比。
数学表达式为 V = I ×R，其中 V代表电压，I代表电流，R代表电阻。
3. 解释直流电和交流电的概念，并列举它们在汽车电路中的应用。
答案：直流电是电流方向始终不变的电流，如汽车电池的电流就属于直流电。
交流电是电流方向周期性变化的电流，如汽车发电机输出的电流就属于交流电。
在汽车电路中，直流电主要用于驱动电器设备，如灯光、电子设备等；交流电则主要用于发电机的输出。
第二章：汽车电路原理4. 请简要介绍汽车电路中的串联电路和并联电路，并分别给出示意图。
答案：串联电路指的是电流经过电路中的多个元件时，依次经过各个元件，相当于元件连接在一起，示意图如图1所示。
并联电路指的是电流在电路中分成多条支路流过各个元件，示意图如图2所示。
[图1] 串联电路示意图[图2] 并联电路示意图5. 解释保险丝的作用和原理，并介绍其在汽车电路中的应用。
答案：保险丝是一种保护电路的安全装置，当电流超过其额定电流时，保险丝会自动熔断，切断电路以防止过电流损坏电器设备。
在汽车电路中，保险丝常用于保护电路中的关键部件，如灯光、马达等。
第三章：汽车电子设备6. 介绍汽车点火系统的作用和原理，并解释点火系统中的点火线圈的功能。

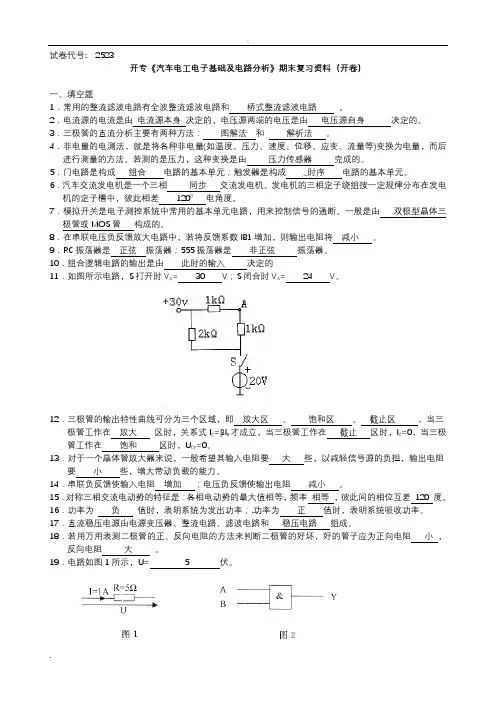

汽车电工电子基础及电路分析期末复习资料
试卷代号: 2523开专《汽车电工电子基础及电路分析》期末复习资料（开卷）一、填空题1．常用的整流滤波电路有全波整流滤波电路和桥式整流滤波电路。
2．电流源的电流是由电流源本身决定的，电压源两端的电压是由电压源自身决定的。
3．三极管的直流分析主要有两种方法：图解法和解析法。
4．非电量的电测法，就是将各种非电量(如温度、压力、速度、位移、应变、流量等)变换为电量，而后进行测量的方法。
若测的是压力，这种变换是由压力传感器完成的。
5．门电路是构成组合电路的基本单元；触发器是构成 _时序电路的基本单元。
6．汽车交流发电机是一个三相同步交流发电机。
发电机的三相定子绕组按一定规律分布在发电机的定子槽中，彼此相差 1200电角度。
7．模拟开关是电子测控系统中常用的基本单元电路，用来控制信号的通断。
一般是由双极型晶体三极管或MOS管构成的。
8．在串联电压负反馈放大电路中，若将反馈系数IB1增加，则输出电阻将减小。
9．RC振荡器是正弦振荡器；555振荡器是非正弦振荡器。
10．组合逻辑电路的输出是由此时的输入决定的11．如图所示电路，S打开时V A= 30 V；S闭合时V A= 24 V。
12．三极管的输出特性曲线可分为三个区域，即放大区、饱和区、截止区，当三极管工作在放大区时，关系式I C=βI B才成立，当三极管工作在截止区时，I C=0，当三极管工作在饱和区时，U CE=0。
13．对于一个晶体管放大器来说，一般希望其输入电阻要大些，以减轻信号源的负担，输出电阻要小些，增大带动负载的能力。
14．串联负反馈使输入电阻增加；电压负反馈使输出电阻减小。
15．对称三相交流电动势的特征是：各相电动势的最大值相等，频率相等，彼此间的相位互差 120 度。
16．功率为负值时，表明系统为发出功率；.功率为正值时，表明系统吸收功率。
17．直流稳压电源由电源变压器、整流电路、滤波电路和稳压电路组成。
18．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为正向电阻小，反向电阻大。
汽车电工电子习题库+参考答案
汽车电工电子习题库+参考答案一、判断题（共100题，每题1分，共100分）1.基础油品质由低到高分别是矿物油→半合成油→全合成油A、正确B、错误正确答案：A2.汽车在行驶过程中造成他人（受害人）财产损失或者人身伤亡，致害人依法需要承担侵权赔偿责任。
A、正确B、错误正确答案：A3.EV纯电动汽车的优点是对环境污染小。
A、正确B、错误正确答案：A4.汽车贴膜在任何时候都可以进行。
A、正确B、错误正确答案：B5.承载式车身的特点是汽车没有车架，车身就作为发动机和底盘各总成的安装基础。
在此种情况下，上述各种载荷全部由汽车车身承受A、正确B、错误正确答案：A6.汽车三包规定历经10年，7个阶段，已于2013年10月1日起正式施行。
A、正确B、错误正确答案：A7.械增压不存在涡轮增压的低转数动力不足的问题，而且更为省油A、正确B、错误正确答案：B8.桑塔纳轿车由一汽－大众汽车公司生产A、正确B、错误正确答案：B9.中国第一跑出自于上海大众A、正确B、错误正确答案：B10.一般经涡轮增压后的发动机动力能比原发动机增加40%或更高；而缺点就是我们常说的“迟滞性”A、正确B、错误正确答案：A11.发动机由曲轴连杆机构、配气机构、燃料供给系、传动系、润滑系、冷却系、和起动装置等组成A、正确B、错误正确答案：A12.燃烧室容积：在上止点位置时活塞的顶部与缸盖之间的容积A、正确B、错误正确答案：A13.消费者的车辆三包责任范围内，其已符合退车条件，但是消费者在向经销商提出退车请求时，发现找不到购车发票，经销商能答应消费者的退车请求A、正确B、错误正确答案：B14.风扇工作时，风是向散热器方向吹的，这样有利于散热A、正确B、错误正确答案：B15.车桥的功用是：传递车架与车轮之间的各个方向的作用力A、正确B、错误正确答案：A16.日本本田公司生产出T型车，又创造了精益生产方式A、正确B、错误正确答案：B17.发动机工作温度过高时，应立即打开散热器盖，加入冷水A、正确B、错误正确答案：B18.辐条式车轮用于赛车和高级轿车A、正确B、错误正确答案：A19.电喷发动机的蓄电池可以随便拆除A、正确B、错误正确答案：B20.辐条式车轮是目前汽车上使用最多的车轮A、正确B、错误正确答案：A21.矿物油可以使用传统溶剂精炼矿物油或通过加氢裂解矿物油的方法获取。
汽车电工电子试卷及答案1
钟的米数，再代入公式计算。
• 题目：一汽车电池的电压为12V，容量为50Ah，求该电池的功率是多少？ 答案：600 解析：根据功率的计算公式$P = UI$，其 中$U$为电压，$I$为电流。由于电池的容量为50Ah，因此可以通过将容量转换为每秒钟的安培数，再代入公式计算。
• 答案：140 • 解析：根据功率的计算公式$P = UI$，其中$U$为电压，$I$为电流。直接将电压和电流代入公式计算即可。
电工基础知识
电工基本概念：电流、电压、电阻、电容、电感等 电路分析：欧姆定律、基尔霍夫定律等 电源与负载：电源的等效变换、负载的等效变换等 交流电与直流电：交流电的产生、变换与传输，直流电的产生与传输等
汇报人：XX
• 答案：10 • 解析：根据发动机转速与做功次数的转换关系，发动机每转一周做功一次，因此可以通过将发动机转速转换为每秒钟的转速，再乘以做功次数来
计算。
• 题目：一辆汽车以72km/h的速度匀速行驶，求该汽车发动机的功率是多少？ 答案：20 解析：根据功率的计算公式$P = Fv$， 其中$F$为牵引力，$v$为速度。由于汽车匀速行驶，牵引力等于阻力，因此可以通过将速度转换为每秒钟的米数，再代入公式计 算。
答案：汽车电路的 组成和功能
答案：汽车电子控 制系统的组成和工 作原理
答案：汽车电气系 统的维护和检修方 法
简答题解析
简述汽车电工电子的基本概念和作用。 简述汽车电工电子中的电路分析方法。 简述汽车电工电子中的电磁感应原理及其应用。 简述汽车电工电子中的交流电与直流电的区别与联系。
汽车电工电子技术试题含答案
汽车电工电子技术试题含答案一、单选题（共43题，每题1分，共43分）1.汽车线路中电线束烧坏的原因是主要是由于（）原因引起的A、断路B、电压过大C、电阻过小D、电流过大正确答案：D2.内阻是汽车铅酸蓄电池的一个很重要的数据，下列说法中正确者是（）。
A、内阻应保持在较大的数值B、电池放电快完时，内阻会减小C、蓄电池的额定容量大，则内阻也变大D、内阻越小，则负载能力越强正确答案：D3.某正弦交流电电压v=220sin314t伏，该交流电电压的平均值为（ )A、198B、0C、311D、220正确答案：B4.关于汽车硅整流发电机的正、负极性二极管的说法，正确的是（）。
A、外壳形状各异B、负极性二极管外壳直径更大C、外壳均为负极D、正极性二极管的外壳接发电机的火线柱正确答案：D5.当汽车铅酸蓄电池刚充电终了时，检测其两端的稳定电压应为（）A、12.6VB、13.2~14.8VC、13.5~14.5VD、15V以上正确答案：D6.检修汽车整流发电机时不能用（）办法。
A、试火法B、测电压C、测电阻D、测电流正确答案：A7.关于并联电路特性的说法，错误的是（）。
A、不论负载大小，各个负载两端的电压都相等B、任一分路负载断路，并不会影响其他负载上原本流过的电流C、负载连接越多，对总电流而言，其流通的面积将增大，因此，当并联越多负载时，其总电阻将越小，电路电流越大。
D、各分路的电流视其电阻大小而定：电阻越小，流过电流越小；反之，电阻越大，则流过电流越大。
正确答案：D8.利用一个三输入端或非门电路来控制某电动油泵的搭铁，其三输入端分别为A、B、C，要使这个电油泵工作，应当使（）状态。
A、三输入端均为高电平B、三输入端均为低电平C、A为高电平，B与C为低电平D、A为低电平，B与C为高电平正确答案：B9.车辆的其他状况均可，但汽车前照灯不够亮，最易产生此故障的原因是（）A、发电机的电压调节器不良B、蓄电池电压过低C、前照灯的灯具搭铁不良D、交流发电机输出电压过低正确答案：C10.有保护功能的易熔线常用于汽车的电路中，关于易熔线的说法，正确的是（）A、在线束上目测可以检查易熔线的状况B、易熔线常用于汽车的充电电路C、检测易熔线两端有电压则其状态良好D、易熔线常用于汽车的仪表电路正确答案：B11.按计数器的进位制或循环模数分类,计数器可为( )计数器。
汽车电工电子电路基础知识练习题
项目一直流电路基础知识第一节基本电路课前测1.电路就是流经的路径。
通常电路是由、、、控制和保护装置组成的。
2.电路的工作状态有. 、和三种。
3.电荷定向运动形成 ;规定_ 定向运动的方向为电流方向。
4.通过一个电阻的电流为5A，经过 3 min，通过这个电阻横截面的电荷量是。
5.若电路A、B两点的电位分别为 VA=10V,VB=6V，则A、B两点间的电压。
6.电压是衡量做功的物理量，用符号 _表示，单位是_ ，电动势是衡量做功的物理量，用符号 _表示，单位是。
7.在电源内部，电源力做了12J的功，将4C电荷量的正电荷从负极移动到正极，则电源的电动势是；若要将12C的电荷量由负极移到正极，电源力需要做_ 的功。
8.1千瓦时= 焦耳。
9.电流在某一段电路上所做的功，除了和这段电路两端的电压、电路中的电流成正比，还和成正比。
10.已知直流电源的内阻为r，电动势为E，且负载电阻R可变，则负载电阻R 获得最大功率的条件是，负载电阻R获得的最大功率为。
11. 是一种严重事故,应尽力预防( )。
A.短路B.开路C.回路D.闭路12.已知a、b两点的电压 Uab=10V,b 点的电位是 Vb=4V,则a点的电位Vₐ是( )。
A.6 VB.10 VC.-10 VD.14V13.“220V、40W”的灯泡甲与“36V、40W”的灯泡乙,通电各1h,下列说法正确的是( )。
A.甲灯耗电多一些B.乙灯耗电多一些C.甲、乙灯耗电一样多D.无法判断14.如图所示的电路中，已知R为一个可变电阻，电源电动势为E，内电阻为r，则当时电源的输出功率最大。
（）A.R最大B.R最小C.R=rD.R=12r课中练单项选择题.1.下列设备中，属于电源设备的是（）。
A.电动机B.节能灯C.空气开关D.蓄电池2.下列关于电流的说法，正确的是（）。
A.电荷的自由移动形成电流B.金属导体中电流方向与电子的定向运动方向一致C.电流表示带电粒子定向运动的强弱D.电流是一个矢量3.在电路中，电压与电动势相同的是（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车电工电子基础及电路分析试题汽车电工电子基础及电路分析
模拟试题
一、填空(每空2分，共30分)
1、电流源的电流是由_________________决定的,但电流源两端的电压是由
___________________决定的。
2、对称三相交流电动势的特征是:各相电动势的最大值相等、频率
____________、彼此间的相位互差__________度。
3、直流稳压电源由电源变压器、整流电路、滤波电路和_____________组成。
4、晶体三极管不仅有放大作用，还有___________作用。
5、汽车交流发电机是一个三相交流发电机。
发电机的转子是由____________构成的，发电机的定子是由____________构成的。
6、正弦交流量的三要素分别为:______________、_____________、
____________。
7、电路的三大组成部分分别为__________、_____________、___________。
8、如果选用放大器希望负载能力强，应选用____________组态的放大器。
二、判断题(对的划,，错的划,。
每小题2分，共10分) 1、在运算电路中，同相输入端和反相输入端均为“虚地”。
( ) 2、半导体二极管的特性为反向导通，正向截止。
( )
3、电阻两端电压为5V，电阻为10欧，当电压升至10V时，电阻值将为20欧。
) (
4、开路是指电源与外电路断开的状态，因此电源两端没有电压。
( )
5、电子电路中的开环是指电路中没有接反馈。
( )
三、选择题(每小题2分，共4分)
1、组合逻辑电路一般由( )组合而成。
A、门电路
B、触发器
C、计数器
D、寄存器
2、集成运算放大器线性应用下电压增益的运算精度与开环电压增益A的关系是
( )
A、A越高运算精度越高
B、A越高运算精度越低
C、运算精度与A无关
四、简答题(每小题5分，共10分)
1、典型的多路测控系统的构成，由传感器、滤波放大器、采样保持电路、多路转换开关、A,D转换器、微机控制系统或控制执行电路构成。
其中，传感器的作用是什么,
2、简述电流源和电压源的互换条件，说明何种情况下二者不能互换。
五、计算题(46分)
1、(8分)试判断图示2个电路的工作状态，说明他们是发出功率(电源)还是吸收功率(是负载)
2、(10分)如下图所示电路，为包含受控源的、多电源电路，求I
3、(8分)如表所示，为一个逻辑电路的真值表，试写出逻辑电路表达式，并说明其逻辑功能。
真值表
A B F
0 0 0
0 1 1
1 0 1
1 1 0
4、(10分)有一个额定值为220V、1000W的电炉，接在220V的交流电源上，求通过电阻炉的电流和它的阻值。
如果连续使用一个小时，所消耗的电能是多少,
5、(10分)如图所示:求I及9,电阻上的功率,
汽车电工电子基础及电路分析模拟试题答案一、填空(每空2分，共30分)
1、电流源本身与之相连的外电路
2、相等 120
3、稳压电路
4、开关
5、磁极三相绕组
频率初相角 6、幅值
7、电源中间环节负载
8、共集
二、判断题(对的划,，错的划,。
每小题2分，共10分) 1、,
2、,
3、,
4、,
5、,
三、选择题(每小题2分，共4分)
1、A
2、C
四、简答题(每小题5分，共10分)
1、答:将非电量转为电量
2、答:理想电压源不能互换。
互换条件为:US=ISR0，R0=RS 五、计算题
1、答:图(A):由于电压电流参考方向为非关联的，因此有:P= —UI= —(5*2) = —10W，发出功率
图(B):由于电压电流参考方向为非关联的，因此有:P= —UI= —[(—5)
*2]=10W，吸收功率
2、答:I=I'+I"=1.4A
3、答:异或功能。
4、解:I=P/U=1000/220=4.55A
R=U?/P=220?/1000=48.4,
W=Pt=1000W*1h=1Kw*1h=1度
5、解:P9,=I?R=9W。
