施工测量放样复核流程
施工放样测量流程
签收执行
现场施工作业人员
现场施工作业人员签收由测量技术人员编制的测量技术交底书，并严格按照测量技术交底书要求进行施工。
测量数据表
2
数据复核
工程部技术人员2
工区工程部测量技术人员2对计算出来的测量数据进行换手复核，确认数据正确方可进行使用。
3Байду номын сангаас
测量放样
工程部技术人员1
工区工程部测量技术人员1根据已审批的复测成果书及已复核的测量数据进行现场施工测量放样，并按统一的测量记录簿按规定进行记录。
测量记录簿
4
换手测量
工程部测量主管
施工放样测量流程说明
编号
流程步骤
责任部门
/责任人
流程步骤描述
完成时间
输出文档
备注
流程总说明
施工放样测量流程主责人：工区测量技术人员
本流程共有7个步骤，其目的是规范项目工程测量流程。施工放样确保项目工程测量的合理、准确、高效。
1
计算测量数据
工程部技术人员1
工区工程部测量技术人员1根据下发的图纸桩位放样点来计算测量数据，并交付给另一测量技术人员进行数据复核，并签字认可。
现场技术人员测量放样结束后，由工区工程部测量主管换仪器进行复测放样点，并确认放样点无误后方可进行下道工序。
5
编制技术交底书
工程部技术人员1
工区工程部测量主管复测确认无误后，工区工程部测量技术人员1编制测量技术交底书。
测量技术交底书
6
复核
工程部技术人员2
工区工程部测量技术人员2进行复核，确认测量技术交底书无误并签字认可后，下发施工人员。
测量施工放样及复查流程
施工过程中的测量放样及复查流程
1）施工平面放样主要采用全站仪，放样前后要做到各测站点、后视点均需用第三点检核一道，杜绝差错。
2）施工高程放样主要采用DSZ2水准仪测设，抄测前后测站点均需往返观测一次，杜绝差错。
3）施工控制点要妥善保护，严禁扰动，如因施工需要确实要破坏或移动控制点时，新设点位必须与两个以上已知点进行联测，并经严密平差后才能使用。
4）测量仪器应由专人管理，专人操作，并定期对测量仪器进行检查，如误差超出规范要求，应及时送有资质的部门检校，不得擅自调整仪器。
5）所有测量数据均须经两人独立计算，立交部分由毛运涛和高文萍分别计算然后进行检核，六、九标由冉旭和高文萍分别计算然后进行检核，计算结果检核无误后才能用于放样。
6）在放样过程中随时对放样成果点进行复查，主要由高文萍负责建立起放样成果点的复查体系，立交部分放样成果由高文萍带领六、九标部分测量人员进行复测，反之六、九标部分由高文萍带领立交部分部分测量人员进行复测。
7）项目总工列出施工中的重要部位，如支座、箱梁线形、路面超高部分等重点部位进行跟踪复测。
在确认
标高线形无误的情况下方能进行下一步的施工作业。
7）野外作业数据记录应真实、清晰、整洁，不得随意涂改，并存档备查。
8）外业工作完成后应及时整理内业资料，报验监理复测批示，完善手续。
9）测量人员应具备较强的专业能力，高度的责任心，优良的职业道德。
10）野外作业应做好人身及仪器的安全保护工作，为确保测量成果精度，在不利的天气的时间段情况下，不得进行野外测量作业。
施工现场放样流程
施工现场放样流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!施工现场放样流程如下：①资料准备：收集施工图纸、设计变更、测量规范等资料，明确放样内容、精度要求和基准点坐标。
②现场踏勘：实地考察施工区域，了解地形地貌，选定适合的放样起始点（控制点），确保视线开阔无遮挡。
③仪器校验：对所用测量仪器（如全站仪、经纬仪、水准仪等）进行必要的校准，确保测量数据的准确性。
④控制点复核：利用已知的控制点，通过闭合导线测量或GNSS静态测量等方法，复核控制网的准确性，确保基准无误。
⑤放样计算：根据设计图纸，计算待放样点的平面坐标和高程，准备放样数据。
⑥仪器架设：在合适的控制点上架设全站仪或其他测量仪器，输入放样点坐标，设置好仪器参数。
⑦开始放样：根据仪器提示，指引助手移动到放样点预定位置，放置标志桩或钉，确认无误后做好标记。
⑧复核检查：对放出的点进行相互间距离、角度或高差等复核测量，确保放样精度符合工程要求。
⑨记录整理：详细记录放样过程、结果及复核数据，整理成放样报告，供施工和质量检查参考。
⑩现场保护：对已放样点做好保护措施，避免因施工活动或自然因素破坏，确保施工按正确位置进行。
施工测量复核制度
施工测量复核制度工程测量工作是工程建设的重要环节，是技术管理工作的重要组成部分。
为提高测量成果水平，防止测量事故发生，确保工程质量，加快施工进度，特制定施工测量复核制度，并严格遵照执行。
1.机构及人员设置1.1工程测量工作在各级技术主管的领导下，实行项目经理部和施工队二级管理。
1.2项目经理部设测量站，设主管测量工程师1名，测量助理工程师1人和4名测量人员；负责本标段工程全面测量和管理工作。
1.3施工队配置设测量组，设测量主管1名，2~3名测量人员。
在项目经理部测量站的领导小，负责承担工作任务的施工放样测量等基础工作。
1.4各级工程测量人员必须坚持测量工作程序，遵循施工测量工作流程（流程图见附页）。
2.测量站（组）的职能和测量人员岗位职责2.1项目部测量站的管理职能测量站负责控制测量、放线定位测量和对工程进行复核、检查及其它抽查性测量工作。
负责测量桩橛的交接；根据建设单位和设计部门给定的控制点，布置施工阶段的测量控制网；复核主要轴线点测设、细部施工放样等工程设计位置计算资料，并把计算成果报送监理站；负责实施竣工测量，并按规定做好相关的测量记录；参与验工计价。
2.2队测量组的职能根据测量站交接的桩橛，进行主要轴线点测设、细部施工放样工作；如实填写测量计算记录，并上报项目部。
配合项目部测量站完成其它测量工作。
2.3测量主管工程师的岗位责任制根据施工组织设计和施工进度安排，编制项目施工测量计划，并组织全体测量人员努力学习实施。
熟悉领会标书文件，核对设计图纸及数据，绘制项目的有关样图及施工辅助图，填写项目测量原始资料，为工程施工提供准确的测量资料。
负责做好控制测量工作，熟悉各主要控制标志的位置，保护好测量标志。
负责做好施工放样工作，对关键部位的放样，必须实行一种方法测量、多种方法复核的观测程序，做好记录报监理签认。
负责向施工单位交付现场测量标志和测量结果，实行现场测量交底签认制度。
经常对测量标志进行检查复核，确保测量标志位置的正确。

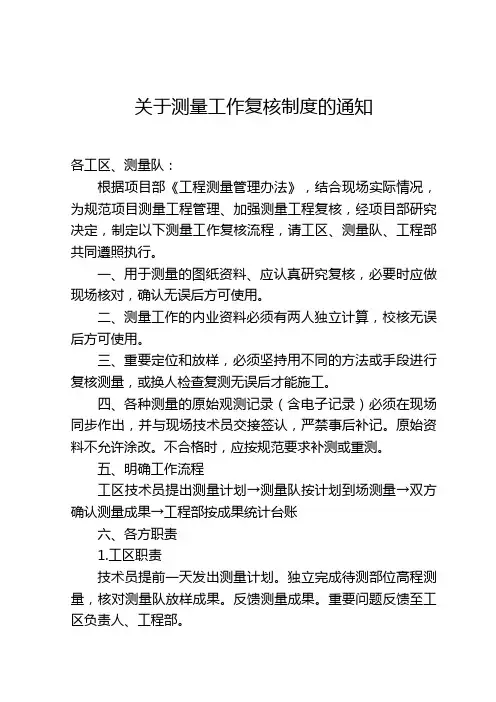

关于测量工作复核制度的通知
关于测量工作复核制度的通知各工区、测量队：根据项目部《工程测量管理办法》，结合现场实际情况，为规范项目测量工程管理、加强测量工程复核，经项目部研究决定，制定以下测量工作复核流程，请工区、测量队、工程部共同遵照执行。
一、用于测量的图纸资料、应认真研究复核，必要时应做现场核对，确认无误后方可使用。
二、测量工作的内业资料必须有两人独立计算，校核无误后方可使用。
三、重要定位和放样，必须坚持用不同的方法或手段进行复核测量，或换人检查复测无误后才能施工。
四、各种测量的原始观测记录（含电子记录）必须在现场同步作出，并与现场技术员交接签认，严禁事后补记。
原始资料不允许涂改。
不合格时，应按规范要求补测或重测。
五、明确工作流程工区技术员提出测量计划→测量队按计划到场测量→双方确认测量成果→工程部按成果统计台账六、各方职责1.工区职责技术员提前一天发出测量计划。
独立完成待测部位高程测量，核对测量队放样成果。
反馈测量成果。
重要问题反馈至工区负责人、工程部。
2.测量队职责按计划完成待测部位测量，并对上道工序成品做复核测量。
核对工区技术员测量成果，出具测量放样联系单，反馈测量成果，重要问题反馈至测量队负责人、工程部。
3.工程部职责统计双方垫层顶、承台顶测量成果，计算双方测量差值，与设计参数进行比对，重要问题纳入督办事项，反馈至项目技术负责人协调解决。
七、奖惩措施1.工区未进行测量、缺少测量成果，未及时反馈测量成果，盯控整改的，处于现场负责人、技术员每次**元罚款。
2.测量队未及时反馈测量成果，处于测量负责人、测量员每次**元罚款。
3.劳务队未按项目部指令进行整改，野蛮施工的，处于每次***元罚款，并全额承担返工或整改费用。
八、注意事项各方严格按本制度执行，流程运转不畅，报至本部门负责人、项目技术负责人，统一协调解决。
附件：测量放样联系单。
施工放样作业流程及方法
施工放样作业流程及方法一、施工放样的作业流程1、准备工作：熟悉施工图纸，掌握设计要求和规范规定，确定施工放样的方法和精度要求。
准备好测量仪器和工具，包括全站仪、水准仪、GPS、激光指向仪等。
2、测量定位：根据设计要求，确定施工放样的基点和基线，建立施工控制网。
对于大型工程，需要建立多个控制网，并进行相互校核。
3、测量放样：根据施工控制网，进行测量放样。
对于建筑物的轴线、标高、位置等参数，需要进行精确测量和记录。
对于桥梁、隧道等工程，需要进行地形测量和地质勘探。
4、现场校核：在施工放样后，需要对放样结果进行现场校核，以确保施工符合设计要求。
对于不符合设计要求的地方，需要进行调整和修正。
5、质量检测：在施工完成后，需要对施工成果进行质量检测。
对于不符合质量要求的部位，需要进行返工或修补。
6、资料整理：在施工完成后，需要对测量数据进行整理和分析，并编制测量报告和成果资料。
二、施工放样的方法1、直角坐标法：利用直角坐标系进行施工放样。
将已知点作为原点，建立直角坐标系，将设计图纸中的点位坐标转换为实际坐标，并进行测量放样。
2、极坐标法：利用极坐标系进行施工放样。
将已知点作为极点，建立极坐标系，将设计图纸中的点位坐标转换为极坐标，并进行测量放样。
3、方向交会法：利用两个已知方向进行交会，确定待测点的位置。
根据设计图纸中的点位坐标和已知方向，计算出待测点的方向距离和角度，并进行交会测量。
4、距离交会法：利用两个已知距离进行交会，确定待测点的位置。
根据设计图纸中的点位坐标和已知距离，计算出待测点的距离和角度，并进行交会测量。
5、高程交会法：利用两个已知高程进行交会，确定待测点的高程。
根据设计图纸中的点位坐标和高程，计算出待测点的高程差和方向角，并进行交会测量。
6、偏角法：利用偏角和距离进行施工放样。
根据设计图纸中的点位坐标和偏角大小，计算出待测点的方向距离和角度，并进行交会测量。
7、全站仪放样法：利用全站仪进行施工放样。
1、施工测量复核制度(正式)
施工测量复核制度施工测量及复核工作，是项目施工的一项基础技术工作，其工作质量直接影响工程建设质量，项目部主管技术人员必须严格执行本制度。
一、测量班应该核对有关设计文件和控制网点测量资料.文件资料由２名专业测量人员换手复核，核对结果应做记录并进行签认.复核成果经项目工程部长复核，总工程师审核签认，报专业监理工程师审批，经专业监理工程师审批后方可使用。
二、测量外业工作必须多测回观测，并构成闭合检测条件；控制测量、定位测量和重要的放样测量必须坚持采用两种不同方法（或不同仪器）或换人进行复核测量。
利用已知点(包括平面控制点、方向点、高程点）进行引测、加点和施工放样前，必须坚持“先检测后利用"的原则.1、测量后，测量成果必须采用两组独立平行计算进行相互校核,测量班长对测量成果进行复核签认。
2、各工点、工序范围内的测量工作,测量班应自检复核签认；对分工衔接上的测量工作，测量班要进行互检复核和签认。
3、项目经理部总工程师和工程部负责人要对测量班执行测量复核签认制进行检查,并作检查记录。
测量班长执行测量复核签认制，并作检查记录.测量记录与资料必须分类管理、妥善保管，作为竣工文件的组成部分归档。
具体包括：⑴、项目交接桩资料，设计人提供的有关测量控制网点，放样数据变更文件。
⑵、项目及各工点、各工序测量原始记录，观测方案布置图、放样数据计算书。
⑶测量内业计算书，测量成果数据图表。
⑷计量器具周期检定文件。
4、测量班应设专人管理原始记录和资料，建立台帐，及时收集，按控制测量、单位工程分项整理立卷。
因人事变动所涉及的测量记录和资料，由总工程师、测量班长主持办理交接手续。
工点工程竣工测量完成后，测量班应将全部测量记录资料整理上交工程部，经工程部长检查合格后，工程部上报项目经理部，项目经理部方可验收工程.项目工程完工，线路贯通竣工测量完成后，测量班应将项目全部测量记录和资料档案，分类整理装订成册，上交项目经理部工程部，经验收合格后,双方办理交接手续，项目经理部按交工验收的要求将测量记录资料编入竣工文件。
工程施工测量放样
工程施工测量放样一、工程施工测量放样的内容1、测量测量是工程施工中最基本的操作之一，是确认地形、勘测工程位置和尺寸的重要手段。
测量可以分为现场测量和室内测量两种方式。
现场测量是在施工现场进行的测量工作，通常包括地形测量、坡度测量、高程测量等。
室内测量是在施工设计图纸上进行的测量工作，通常用来确认建筑物的尺寸、位置和结构。
2、放样放样是指根据设计图纸上的尺寸和位置信息，在施工现场进行地面或建筑物的标记工作。
放样是测量的延伸，是将设计图纸上的信息转化为实际施工中的位置和尺寸标记。
放样工作要求准确、精细，是确保施工质量的关键环节之一。
二、工程施工测量放样的流程1、准备工作在进行测量放样工作之前，首先需要对施工现场进行勘察，了解地形、地貌、建筑物位置等信息。
同时，需要准备好测量仪器和工具，确保可以顺利进行施工测量放样工作。
2、实地测量实地测量是工程施工测量放样中最基础的操作。
在实地测量中，要根据设计图纸上的尺寸和位置信息，利用测量仪器和工具对施工现场进行精确的测量，确定地形、建筑物位置和尺寸等信息。
3、放样标记根据实地测量的结果，进行放样标记工作。
放样标记是将设计图纸上的信息在施工现场进行标记，包括地面尺寸、建筑物位置、墙体结构等信息。
放样标记要求准确、清晰，确保施工人员按照标记信息进行施工。
4、检查验证完成放样标记后，需要进行检查验证工作，确保标记信息准确无误。
检查验证可以包括测量标记的位置和尺寸，检查标记是否清晰明了等。
只有经过检查验证确认无误后，才能进行下一步的施工工作。
5、施工实施放样标记完成并通过检查验证后，可以进行施工实施。
施工实施是根据放样标记信息，进行地基基础、建筑墙体、管道敷设等工作。
在施工实施中，施工人员必须按照标记信息执行，确保施工质量和进度。
6、记录归档施工测量放样工作完成后，需要对测量放样的数据进行记录归档。
记录归档是为了将施工过程中出现的问题和解决方案进行整理和归档，为今后类似工程提供经验参考。
