电阻参数大全

电阻器基本介绍导体的电阻通常用字母R表示，电阻的单位是欧姆（ohm），简称欧，符号是Ω，1Ω=1V/A。

比较大的单位有千欧（kΩ）、兆欧（MΩ）1TΩ=1000GΩ；1GΩ=1000MΩ；1MΩ=1000KΩ；1KΩ=1000Ω电阻元件的电阻值大小一般与温度有关，还与导体长度、粗细、材料有关。

作用主要职能就是阻碍电流流过，应用于限流、分流、降压、分压、负载与电容配合作滤波器及阻匹配等.数字电路中功能有上拉电阻和下拉电阻。

电阻分类按阻值特性固定电阻、可调电阻、特种电阻(敏感电阻) .按制造材料在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG碳沉积在瓷棒或者瓷管上，这种电阻和碳膜电阻相比，1、标称阻值：标称在电阻器上的电阻值称为标称值。

单位：Ω、kΩ、MΩ。

标称值是根据国家制定的标准系列标注的，不是生产者任意标定的。

不是所有阻值的电阻器都存在。

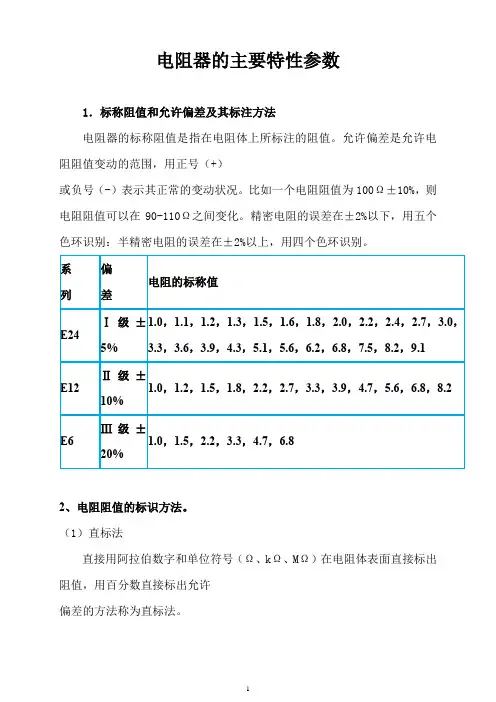

2、允许误差：电阻器的实际阻值对于标称值的最大允许偏差范围称为允许误差.误差代码：F 、 G 、 J、 K…（常见的误差范围是：0.01%，0.05%，0.1%，0.5%，0.25%，1%，2%,5% 等）3、额定功率：指在规定的环境温度下，假设周围空气不流通，在长期连续工作而不损坏或基本不改变电阻器性能的情况下，电阻器上允许的消耗功率.常见的有1/16W 、 1/8W 、 1/4W 、 1/2W 、 1W 、 2W 、 5W 、10W标称阻值：产品上标示的阻值，其单位为欧，千欧、兆欧，标称阻值都应符合下表所列数值乘以10N欧，其中N为整数。

阻值和误差的标注方法1、直标法—将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上。

eg：5.1k Ω 5% 5.1k Ω J2、文字符号法—将文字、数字两者有规律组合起来表示电阻器的主要参数。

eg: 0.1Ω=Ω1=0R1,3.3Ω=3Ω3=3R3,3K3=3.3KΩ3、色标法—用不同颜色的色环来表示电阻器的阻值及误差等级。

普通电阻一般有4环表示，精密电阻用5环。

数码法。

用三位数字表示元件的标称值。

从左至右，前两位表示有效数位，第三位表示10^n（n=0～8）。

当n=9时为特例，表示10^（-1）。

即： 10^1——表示10Ω的电阻； 10^2——表示100Ω的电阻； 10^3——表示1KΩ的电阻； 10^4——表示10KΩ的电阻； 10^6——表示1MΩ的电阻； 10^7——表示10MΩ的电阻。

如果一个电阻上标为22*10^3，则这个电阻为22KΩ。

0-10欧带小数点电阻值表示为XRX,RXX. eg : 471=470Ω 105=1M 2R2=2.2Ω塑料电阻器的103表示10*10^3=10k。

片状电阻多用数码法标示，如512表示5.1kΩ。

电容上数码标示479为47*10^（-1）=4.7pF。

而标志是0或000的电阻器，表示是跳线，阻值为0Ω。

数码法标示时，电阻单位为欧姆，电容单位为pF，电感一般不用数码标示。

色环电阻第一环的确定1、四环电阻因表示误差的色环只有金色或银色，色环中的金色或银色环一定是第四环。

2、五环电阻：此为精密电阻。

（1）从阻值范围判断:因为一般电阻范围是0-10M，如果读出的阻值超过这个范围，可能是第一环选错了。

（2）从误差环的颜色判断：表示误差的色环颜色有银、金、紫、蓝、绿、红、棕。

如里靠近电阻器端头的色环不是误差颜色，则可确定为第一环。

识别色环电阻的阻值一个电阻色环由4部分组成（不包括精密电阻）。

四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表10的幂；第四环代表误差。

从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红是千欧级，橙、黄色是十千欧级的；绿是兆欧级、蓝色则是十兆欧级的。

这样划分一下也好记忆。

所以要先看第三环颜色（倒数第2个颜色），才能准确。

第四环颜色所代表的误差：金色为5％；银色为10％；无色为20％。

举例说明：例1：四个色环颜色为：黄橙红金读法：前三颜色对应的数字为432，金为5%，所以阻值为43X10*2=4300=4.3KΩ，误差为5%。

精密度电阻器的色环标志用五个色环表示。

第一至第3色环表示电阻的有效数字，第4色环表示倍乘数，第5色环表示容许偏差，图2的电阻为17.5Ω±1%表示27000Ω±5% 表示17.5Ω±1%在电路图中电阻器和电位器的单位标注规则：阻值在兆欧以上，标注单位M。

比如1兆欧，标注1M；2.7兆欧，标注2.7M。

阻值在1千欧到100千欧之间，标注单位k。

比如5.1千欧，标注5.1k；68千欧，标注68k。

阻值在100千欧到1兆欧之间，可以标注单位k，也可以标注单位M。

比如360千欧，可以标注360k，也可以标注0.36M。

阻值在1千欧以下，可以标注单位Ω，也可以不标注。

比如5.1欧，可以标注5.1Ω或者5.1；680欧，可以标注680Ω或者680。

最高工作电压：它是指电阻器长期工作不发生过热或电击穿损坏时的电压。

如果电压超过规定值，电阻器内部产生火花，引起噪声，甚至损坏。

下表是碳膜电阻的最高工作电压。

命名方法：根据部颁标准（SJ-73）规定，电阻器、电位器的命名由下列四部分组成：第一部分（主称）；第二部分：（材料）；第三部分（分类特征）；第四部分（序号）。

它们的型号及意义见下表。

标称阻值-I 误差5%。

电阻值的标识例如：按部颁标准规定，电阻值的标称值应为表B302所列数字的10n 倍，其中，n 为正整数、负整数或零。

精密金属膜电阻器R J 7 3第四部分：序号第三部分：类别(精密) 第二部分：材料(金属膜)第一部分：主称(电阻器)多圈线绕电位器 W X D 3序号 多圈 线绕 电位器电阻的阻值和允许偏差的标注方法有直标法、色标法和文字符号法。

①直标法将电阻的阻值和误差直接用数字和字母印在电阻上(无误差标示为允许误差± 20%)。

也有厂家采用习惯标记法，如：3 Ω 3 Ⅰ表示电阻值为3.3 Ω、允许误差为± 5 %1 K 8 表示电阻值为1.8 KΩ、允许误差为± 20 %5 M 1 Ⅱ表示电阻值为5.1 MΩ、允许误差为± 10 %②色标法将不同颜色的色环涂在电阻器(或电容器)上来表示电阻(电容器)的标称值及允许误差，各种颜色所对应的数值见表B303。

固定电阻器色环标志读数识别规则如图T301所示。

表B303电阻器色标符号意义例如：红红棕金表示220 Ω± 5 %黄紫橙银表示47kΩ± 10 %棕紫绿金棕表示17.5 Ω± 1 %③文字符号法例如：3M3K3M3表示3.3MΩ，K表示允许偏差为± 10 %。

允许偏差与字母的对应关系见表B304。

(4) 电阻器额定功率的识别电阻器的额定功率指电阻器在直流或交流电路中，长期连续工作所允许消耗的最大功率。

有两种标志方法：2W以上的电阻，直接用数字印在电阻体上；2W以下的电阻，以自身体积大小来表示功率。

在电路图上表示电阻功率时，采用如图T302符号：(5) 电阻(电容)器偏差标志符号表表B304电阻(电容)器偏差标志符号表敏感电阻器常识1、热敏电阻：是一种对温度极为敏感的电阻器。

分为正温度系数和负温度系数电阻器。

选用时不仅要注意其额定功率、最大工作电压、标称阻值,更要注意最高工作温度和电阻温度系数等参数，并注意阻值变化方向。

2、光敏电阻：硫化镉等材质，阻值随着光线的强弱而发生变化的电阻器。

分为可见光光敏电阻、红外光光敏电阻、紫外光光敏电阻。

选用时先确定电路的光谱特性。

光敏电阻表B315几种CdS光敏电阻的参数3、压敏电阻：是对电压变化很敏感的非线性电阻器。

当电阻器上的电压在标称值内时，电阻器上的阻值呈无穷大状态，当电压略高于标称电压时，其阻值很快下降，使电阻器处于导通状态,当电压减小到标称电压以下时，其阻值又开始增加。

压敏电阻可分为无极性（对称型）和有极性（非对称型）压敏电阻。

选用时，压敏电阻器的标称电压值应是加在压敏电阻器两端电压的2-2.5倍。

另需注意压。

压敏电阻器敏电阻的温度系数1、湿敏电阻：是对湿度变化非常敏感的电阻器，能在各种湿度环境中使用。

它是将湿度转换成电信号的换能器件。

选用时应根据不同类型号的不同特点以及湿敏电阻器的精度、湿度系数、响应速度,湿度量程等进行选用。

注：电阻在低频的时候表现出来的主要特性是电阻特性，但在高频时，不仅表现出电阻特性，还表现出电抗特性的一面这在无线电方面（射频电路中尤其重要）。

并联等效电阻电阻相并联的电路,两端外加电压,总电流为I,各支路电流分别为I1，I2……I n。

根据KCL规律（基尔霍夫电流定律），I=I1+I2+……+I n=U/R，还有一个R=（R1·R2）/（R1+R2）上乘下加，只适用于2个电阻并联 R为并联电路的总电阻，称为并联等效电阻。

电路电阻串联电路在串联电路中，在干路（主路）上的电阻等于在各支路（分路）上的电阻之和R=R1+R2+R3+……+R n 并联电路在干路上的电阻的倒数等于在各支路上的电阻的倒数之和1/R=1/R1+1/R2+……+1/R n。
