通风与空调工程风管安装安全技术交底.pdf
通风与空调风管安装安全技术交底
通风与空调风管安装安全技术交底分部分项工程安全技术交底工程名称：XXX(A区)总部大厦施工单位：XXX工种：机电安装工程总承包工程通风与空调工程一般规定：1.1 在操作时使用火，必须申请动火证，清除周围易燃物，并配备消防器材，应有专人看火和防火措施。
1.2 下料所载的铁皮边角余料，应随时清理堆放到指定地点，必须做到工完料净场地清。
1.3 操作前应检查所用的工具，特别是锤柄与锤头的安装必须牢固可靠。
活扳手的控制螺栓失灵和活动钳口受力后易打滑和歪斜不得使用。
1.4 操作使用錾子剔法兰或剔墙眼应戴防护眼镜。
錾子毛刺应及时清理掉。
1.5 人力搬抬风管和设备时，必须注意路面上的孔、洞、沟、坑和其他障碍物。
通道上部有人施工，通过时应先停止作业。
两人以上操作要统一指挥，互相呼应。
抬设备或风管时应轻起慢落，严禁任意抛扔。
往脚手架或操作平台搬运风管和设备时，不得超过脚手架或操作平台允许荷载。
在楼梯上抬运风管时，应步调一致，前后呼应，应避免跌倒或碰伤。
1.6 搬抬铁板必须戴手套，并应用破布或其他物品垫好。
1.7 安装使用的脚手架，使用前必须经检查验收合格后方可使用。
非架子工不得任意拆改。
使用高凳或高梯作业，底部应有防滑措施并有人扶梯监护。
脚手架平台上有人时，禁止移动脚手架平台。
1.8 安装风管时不得用手模法兰接口，如螺丝孔不对，应用尖冲撬正。
安装材料不得放在风管顶部或脚手架上，所用工具应放入工具袋内。
1.9 楼板洞口安装风管，要上、下配合好。
完工后要将洞口的安全防护设施恢复。
1.10 在操作过程中，室内外如有井、洞、坑、池等周边应设置安全防护栏或牢固盖板。
安装立风管未完工程，立管上口必须盖严封牢。
1.11 安装玻璃棉、消音及保温材料时，操作人员必须戴口罩、风帽、风镜、薄膜手套，穿丝绸料工作服。
作业完毕时可洗热水澡冲净。
常用机械及工具：2.1 使用手动折边机应遵守下列规定：1）操作前检查折边机的紧固螺栓是否有松动，依材料的厚薄，调整好定位。

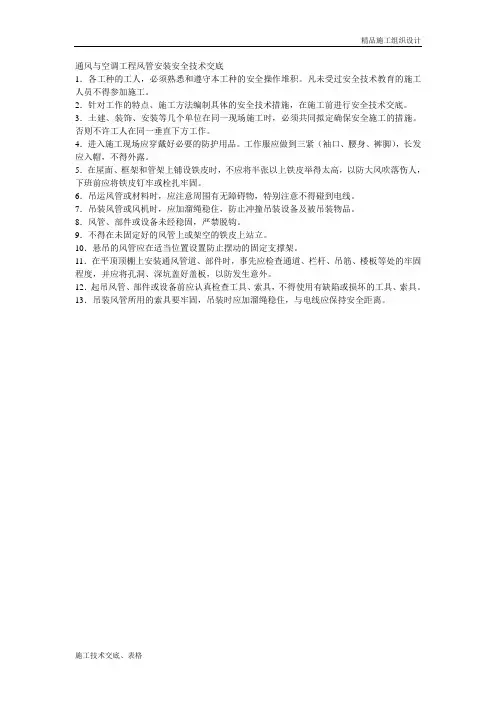

003通风与空调工程风管安装安全技术交底.doc
精品施工组织设计
通风与空调工程风管安装安全技术交底
1．各工种的工人，必须熟悉和遵守本工种的安全操作堆积。
凡未受过安全技术教育的施工人员不得参加施工。
2．针对工作的特点、施工方法编制具体的安全技术措施，在施工前进行安全技术交底。
3．土建、装饰、安装等几个单位在同一现场施工时，必须共同拟定确保安全施工的措施。
否则不许工人在同一垂直下方工作。
4．进入施工现场应穿戴好必要的防护用品。
工作服应做到三紧（袖口、腰身、裤脚），长发应入帽，不得外露。
5．在屋面、框架和管架上铺设铁皮时，不应将半张以上铁皮举得太高，以防大风吹落伤人，下班前应将铁皮钉牢或栓扎牢固。
6．吊运风管或材料时，应注意周围有无障碍物，特别注意不得碰到电线。
7．吊装风管或风机时，应加溜绳稳住，防止冲撞吊装设备及被吊装物品。
8．风管、部件或设备未经稳固，严禁脱钩。
9．不得在未固定好的风管上或架空的铁皮上站立。
10．悬吊的风管应在适当位置设置防止摆动的固定支撑架。
11．在平顶顶棚上安装通风管道、部件时，事先应检查通道、栏杆、吊筋、楼板等处的牢固程度，并应将孔洞、深坑盖好盖板，以防发生意外。
12．起吊风管、部件或设备前应认真检查工具、索具，不得使用有缺陷或损坏的工具、索具。
13．吊装风管所用的索具要牢固，吊装时应加溜绳稳住，与电线应保持安全距离。
施工技术交底、表格。
(完整版)通风与空调工程安装安全技术交底
4．作业前必须手持电动工具作如下检查：
1外壳，手柄无裂纹、破损现象。②保护接底，接零连接应正确，牢固可靠，电缆软线及插头等应完好无损，开关动作应正常，并注意开关的操作方法。③电气保护装置良好，可靠，机械防护装置齐全。
5．严禁超负荷使用，随时注意温升，发现异常应立即停机检查；作业时间过长，温度升高时，应停机待自然冷却后再行作业。
7．晚上除值班人员外其他施工人员一律不得在工地留宿，值班人员如需外出必须提前1天向有关领导提出书面申请，经批准后方可外出，如无领导批示值班人员一律不得外出。
8．正确使用个人防护用品和安全防护措施；衣着整洁；严禁穿拖鞋、赤背进入施工现场施工；凡超过2m（含2m）以上的高空作业必须系好安全带并正确使用，高空作业不得穿硬底和带钉易滑的鞋，不得向下投掷物料。
5．管道安装前，先检查支、吊、托架的固定是否牢固，有无脱落危险。
6．管道吊运时下面严禁站人，起运前要绑扎牢固，并有防滑处理。管道放在支架后要及时固定。
7.各类油漆和其他易燃,有毒材料,必须存放在专用库房内,不得与其他材料混放。会发性油料应装入密闭容器内，妥善保管。
8.使用稀料调配油料时，戴好防护用品，严禁吸烟。
7．风机盘管安装必须两人以上操作，并注意成品保护。
五．管道安装
1．管道运输时要互相协作，统一指挥，并把运输通道清理干净。
2．洞口有管道安装，一定要把下方的洞口盖好，防止掉物伤人，或焊渣飞溅引起火灾。
3．用电锤打眼时，要双手握紧，注意力集中。
4．用套丝机套丝时严禁带手套操作，不能用力过猛，并且操作时带好防护眼镜，防止铁削溅入眼睛。
12．六级以上强风和大雨、大雪、大雾天气，应停止露天高处和起重吊装作业。

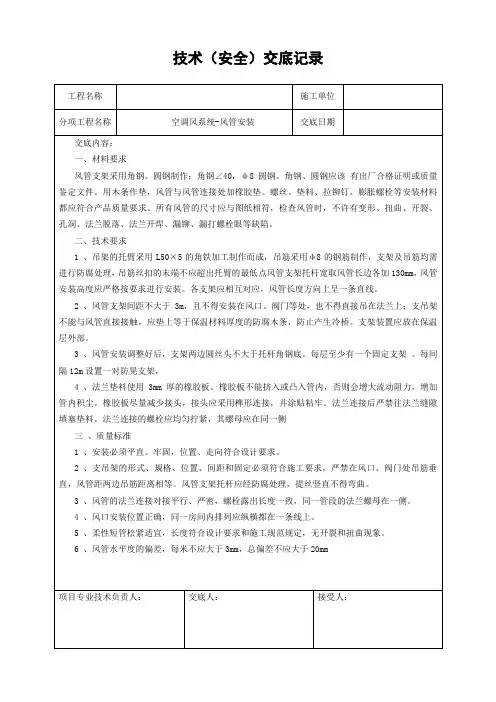

通风空调施工技术交底-空调风系统(风管安装)
1 、吊架的托臂采用L50×5的角铁加工制作而成，吊筋采用φ8的钢筋制作，支架及吊筋均需进行防腐处理，吊筋丝扣的末端不应超出托臂的最低点风管支架托杆宽取风管长边各加130mm，风管安装高度应严格按要求进行安装。各支架应相互对应，风管长度方向上呈一条直线。
2 、风管支架间距不大于3m，且不得安装在风口、阀门等处，也不得直接吊在法兰上；支吊架不能与风管直接接触，应垫上等于保温材料厚度的防腐木条，防止产生冷桥。支架装置应放在保温层外部。
3 、风管安装调整好后，支架两边圆丝头不大于托杆角钢底。每层至少有一个固定支架 。每间隔12m设置一对防晃支架，
4 、法兰垫料使用3mm厚的橡胶板。橡胶板不能挤入或凸入管内，否则会增大流动阻力，增加管内积尘。橡胶板尽量减少接头，接头应采用榫形连接，并涂贴粘牢。法兰连接后严禁往法兰缝隙填塞垫料。法兰连接的螺栓应均匀拧紧，其螺母应在同一侧
4 施工人员不得在工作期间饮酒。酒后不准进行施工。
起吊时，严禁人员在被吊风管下方，风管上严禁站人。
5 应检查风管内，上表面有无重物，以防被起吊时坠物伤人。
6 抬到支架上的风管应及时安培育，不能放置太久。
7 使用梯子不得缺档，不得垫高使用。使用梯子的上端要扎牢，下端采取防滑措施
六、文明施工
施工现场应注意ห้องสมุดไป่ตู้品的排放，风管及其他物品排放整齐，要做到工完料净。
4 、风口安装位置正确，同一房间内排列应纵横都在一条线上。
5 、柔性短管松紧适宜，长度符合设计要求和施工规范规定，无开裂和扭曲现象。
6 、风管水平度的偏差，每米不应大于3mm，总偏差不应大于20mm
项目专业技术负责人：
交底人：
接受人：
技术（安全）交底记录
(完整版)通风与空调工程安装安全技术交底
安全技术交底表工程名称新建郑州至徐州铁路客运专线新建郑州铁路局调度所I 类变更施工单位中铁七局集团第五工程有限公司日期2015 年 7 月 7 日通风与空调工程安装安全技术交底交底内容：一．一般性规定1．进入施工现场的施工人员，必须首先参加安全教育培训。
考试合格方可上岗作业，未经培训或考试不合格者，不得上岗作业。
2．施工人员在施工前应对所从事的工作安全操作规程必须熟知，并严格遵守施工现场的安全生产制度，不违章作业，对违章工作的指令有权拒绝，并有责任制止他人违章作业。
3．从事特种作业的人员，必须进行身体检查，无妨碍本工种的疾病和具有相适应的文化程度。
4．不满 18 周岁的未成年工，不得进入施工现场从事施工或非施工性工作。
5．凡进入施工现场的施工人员，无论施工与否必须正确戴好安全帽，系好安全带。
6．施工人员要坚持作业岗位，不得作与工作无关的事情，未经许可，不得从事非本工种作业，严禁酒后作业。
7．晚上除值班人员外其他施工人员一律不得在工地留宿，值班人员如需外出必须提前1 天向有关领导提出书面申请，经批准后方可外出，如无领导批示值班人员一律不得外出。
8．正确使用个人防护用品和安全防护措施；衣着整洁；严禁穿拖鞋、赤背进入施工现场施工；凡超过2m（含2m）以上的高空作业必须系好安全带并正确使用，高空作业不得穿硬底和带钉易滑的鞋，不得向下投掷物料。
9．在高空作业中，使用的梯子不得缺档，不能垫高使用。
梯子使用时上端要扎牢，下端必须采取防滑措施。
禁止 2 人同时在梯上作业，使用人字梯时必须有专人看护。
10．现场的各种安全设施、设备、和警告、安全标志等未经领导同意，不得任意拆除或随意挪动。
11．施工前应对施工作业区域认真勘察，检查有无安全隐患，如有安全隐患排除后方可进行施工。
12．六级以上强风和大雨、大雪、大雾天气，应停止露天高处和起重吊装作业。
二．手持电动工具1．电动手持工具必须装有漏电保护装置，并由牢固可靠的保护接地装置，电动工具如有损坏必须由专人修理，并检查合格后方可再次投入使用。
003通风与空调工程风管安装安全技术交底
百度文库- 让每个人平等地提升自我
通风与空调工程风管安装安全技术交底
1．各工种的工人，必须熟悉和遵守本工种的安全操作堆积。
凡未受过安全技术教育的施工人员不得参加施工。
2．针对工作的特点、施工方法编制具体的安全技术措施，在施工前进行安全技术交底。
3．土建、装饰、安装等几个单位在同一现场施工时，必须共同拟定确保安全施工的措施。
否则不许工人在同一垂直下方工作。
4．进入施工现场应穿戴好必要的防护用品。
工作服应做到三紧（袖口、腰身、裤脚），长发应入帽，不得外露。
5．在屋面、框架和管架上铺设铁皮时，不应将半张以上铁皮举得太高，以防大风吹落伤人，下班前应将铁皮钉牢或栓扎牢固。
6．吊运风管或材料时，应注意周围有无障碍物，特别注意不得碰到电线。
7．吊装风管或风机时，应加溜绳稳住，防止冲撞吊装设备及被吊装物品。
8．风管、部件或设备未经稳固，严禁脱钩。
9．不得在未固定好的风管上或架空的铁皮上站立。
10．悬吊的风管应在适当位置设置防止摆动的固定支撑架。
11．在平顶顶棚上安装通风管道、部件时，事先应检查通道、栏杆、吊筋、楼板等处的牢固程度，并应将孔洞、深坑盖好盖板，以防发生意外。
12．起吊风管、部件或设备前应认真检查工具、索具，不得使用有缺陷或损坏的工具、索具。
13．吊装风管所用的索具要牢固，吊装时应加溜绳稳住，与电线应保持安全距离。
1。
9.通风与空调工程风管安装安全技术交底
4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉，拉铆钉，焊条、
各种帆布、无纺布、射钉、膨胀螺栓应符合产品质量要求。
二、质量要求
（一）送、排风，防排烟，除尘系
1、主控项目
（1）在风管穿过需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板厚度不应小于1.6mm。风管与防护套管之间，应用不燃且对人体无危害的柔性材料封堵。
统风管的规定。
三、一般项目
（1）风管的安装应符合下列规定：
1）风管安装前，应清除内、外杂物，并做好清洁和保护工作；
2）风管安装的位置、标高、走向，应符合设计要求。现场风管接口的配置，不得缩小其有效截面；
3）连接法兰的螺栓应均匀拧紧，其螺母宜在同一侧；
4）风管接口的连接应严密、牢固。风管法兰的垫片材质应符合系统功能的要求，厚度不应小于3mm。垫片不应凸入管内，亦不宜突出法兰外；
6）吊架的螺孔应采用机械加工。吊杆应平直，螺纹完整、光洁。安装后各副支、吊架的受力应均匀，无明显变形。
四、操作工艺
（一）按设计要求并参照土建基准线找出风管标高。
（二）制作、吊架
1、按照风管系统所在的空间位置，确定风管的支吊架开式并参照华北标办图集《通风与空调工程：91SB6》的用料规格和做法制作。
2、风管支、吊架的制作应注意的问题：
③法兰垫料不能挤入或凸入管内，否则会增大流动阻力，增加管内积尘。
④法兰连接后，严禁往法兰缝隙填塞垫料。
⑤连接法兰的螺母应在同一侧。
（六）风管安装就位
根据现场情况，可以在地面连成一片的长度，用吊装的方法就位，也可以把风管一节一节地放在支架上，逐节连接。一般顺序是先干管，后支管安装就位后进行找平，找正，达到设计规定的要求。
通风与空调工程安装安全技术交底
7．焊接时临时接地线头严禁浮搭，必须固定，压紧，用胶布包严。
8．工作完毕或临时离开操作现场时等，必须切断电源。
10．操作时严禁焊钳夹在、腋下去搬焊工间或将焊接电缆挂在脖颈上。
11．焊接时二次线必须双线到位，严禁借用金属管道，金属脚手架等作回路地线。焊把线无破损。绝缘良好。焊把线必须加装电焊机触电保护器。
2．台钻：
①工件夹装必须牢固可靠，钻小工件时，应用工具夹持，不得手持工件进行钻孔；薄板钻孔，应用虎钳夹紧并在工件下垫好木板，使用平头钻头。
②手动进钻或退钻时，应逐渐增压或减压，不得用管子套在手柄上加压钻孔。
③钻头上饶有长屑时，应停钻后用铁钩或刷子清除，严禁用手拉或嘴吹。
④严禁用手触摸旋转的刀具和将头部靠近机床旋转部分，不得在旋转着的钻头下翻转，卡压或测量工具。
7．晚上除值班人员外其他施工人员一律不得在工地留宿，值班人员如需外出必须提前1天向有关领导提出书面申请，经批准后方可外出，如无领导批示值班人员一律不得外出。
8．正确使用个人防护用品和安全防护措施；衣着整洁；严禁穿拖鞋、赤背进入施工现场施工；凡超过2m（含2m）以上的高空作业必须系好安全带并正确使用，高空作业不得穿硬底和带钉易滑的鞋，不得向下投掷物料。
4．用电机具插头与插座必须配套使用，严禁“二龙戏珠”。
5．冬季严禁使用碘钨灯、电炉子取暖。
6．暂设电工必须严格检查，勤于管理，如有隐患，及时排除。
八．消防措施
1．施焊前必须开动火证，否则不准动火；动火时必须有防火措施，备有足够的灭火器具，清理作业面易燃物，必须有专人看火。
2．电气焊工必须穿用专用的防护服，不要穿化纤衣服。
