杜家沟6kV高压开关柜要求
试论6kV高压开关柜技术要求(doc 85页)(正式版)
Sathavahana Ispat Limited发电项目Power Generation Project of Sathavahana Ispat Limited6kV高压开关柜技术要求Technical Requirements for 6kV High-voltage Switchgear一. 6kV高压开关柜技术附件I. Technical Specifications of 6kV High-voltage Switchgear 1．技术标准1. Technical standardsGB3906-91DL404-91IEC2982．技术条件2. Technical conditions2.1 环境温度环境温度最高℃最低℃海拔高度＜1000 m年平均相对湿度67%2.1 Ambient temperatureAmbient temperature max.: ℃min.: ℃Height above sea level: <1,000 mAnnual average RH: 67%2.2 电气条件额定工作电压kV额定工作电流A（其中1台3000A）额定工作频率50Hz额定短路开断电流kA4秒热稳定电流值kA中性点接地方式中性点不接地2.2 Electrical conditionsRated working voltage kVRated working current A (3,000A for 1 set)Rated working frequency 50HzRated short-circuit breaking current kA4s thermal stability current kANeutral point grounding type N/A3．柜型及元器件3. Cabinet type and components3.1 开关柜型号中置式高压开关柜（KYN28A- 台（见图纸）防护等级IP30颜色：双方以色标确定3.1 Switchgear modelMiddle-built high-voltage switchgear (KYN28A- set(s) (see the drawings)Protection level IP30Color: To be determined by both parties based on the color code3.2 母线3.2 Busbar3.3 断路器型号额定工作电压kV额定工作电流 A额定开断电流kA额定关合电流kA额定动稳定电流kA4秒热稳定电流kA断路器操作机构弹操分合闸电源220 V DC3.3 BreakerModelRated working voltage kVRated working current ARated breaking current kARated making current kARated dynamic stability current kA4S thermal stability current kABreaker operating mechanism Spring-operated Opening/Closing power 220V DC技术要求：Technical requirements:1）机械寿命达10000次2）采用陶瓷真空灭弧室，铜铬触头材料，纵磁场触头结构3）符合GB1984、JB3855、IEC60056标准4）订货应满足DL/T403《10~35kV户内高压真空断路器订货技术条件》1) The mechanical life reaches up to 10,000 times2) Adopts the ceramic vacuum interrupter, chromium-copper-basedcontact material and longitudinal magnetic contact structure3) Conforms to the standards GB1984, JB3855 and IEC600564) The order shall meet DL/T403-Technical Conditions for Ordering10~35kV Indoor High-voltage Vacuum Circuit Breaker3.4 电流互感器及电压互感器采用产品，CT、PT规格见设计图纸。
高压开关设备规范要求确保电力系统的安全操作
高压开关设备规范要求确保电力系统的安全操作在电力系统中，高压开关设备起着至关重要的作用，它们用于控制和保护电力网络的运行。
为了确保电力系统的安全操作，高压开关设备需要符合一系列规范要求。
本文将介绍这些规范要求，以确保高压开关设备的安全性和可靠性。
一、设备选型要求高压开关设备的选型应根据电力系统的需求和环境条件进行合理选择。
以下是几点选择要求：1. 额定电压和电流：高压开关设备的额定电压和电流应满足电力系统实际需求，并具有一定的余量，以应对电力系统负荷的变化和突发情况。
2. 功能要求：高压开关设备应具备完善的控制、保护和监测功能，以确保电力系统的安全运行。
例如，具备断路、隔离、接地等功能，并能够实时监测电流、电压等参数。
3. 环境适应性：高压开关设备应能够适应各种环境条件，如高温、低温、湿度、海拔等。
4. 可靠性和维护性：高压开关设备应具备高可靠性和易于维护的特点，以减少因设备故障导致的停电时间和运营成本。
二、设备安装和维护要求高压开关设备的安装和维护是确保其正常运行的关键。
以下是几点注意事项：1. 设备安装：高压开关设备应安装在符合相关安全标准的开关室或开关站，并满足绝缘要求。
设备的安装位置应方便维护和操作，并保证通风良好。
2. 绝缘要求：高压开关设备应符合绝缘距离和绝缘强度的要求，以避免发生绝缘击穿和漏电等问题。
3. 密封性要求：高压开关设备应具备良好的密封性，以防止外部灰尘、水汽等对设备的侵蚀。
合理的密封性设计可以有效延长设备的使用寿命。
4. 维护保养：高压开关设备应定期进行维护保养，如检查机械部件的磨损情况、清洁设备内部、紧固螺栓等。
同时，设备的使用寿命到期应及时更换。
三、设备运行管理要求为了确保高压开关设备的安全操作，需要进行有效的运行管理。
以下是几点要求：1. 操作规程：制定详细的高压开关设备操作规程，明确人员操作步骤和注意事项，减少人为操作失误的可能。
2. 周期检测：定期对高压开关设备进行检测和试验，如温度检测、绝缘电阻测量、机械运动试验等，以发现潜在故障，及时进行处理。
高压开关柜(SF6)技术规范
高压开关柜(SF6)技术规范要求柜体采用全密封、全绝缘的设计，确保设备在使用过程中不会泄漏SF6气体，同时能够有效隔离外界环境，防止污染和腐蚀。
柜体应符合IP33防护等级要求，确保设备在潮湿的环境中也能正常运行。
1.2 环网单元柜的操作机构应设计合理，易于操作，同时具有可靠的电气和机械互锁装置，确保设备在操作过程中不会发生误操作或安全事故。
1.3 环网单元柜应具有良好的通风和散热性能，确保设备在长时间运行过程中不会过热或损坏。
2 SF6气体密封试验要求2.1 SF6环网单元柜的气密性能是保证设备正常运行的关键因素之一。
因此，在生产过程中应进行严格的气密性试验，确保设备在使用过程中不会泄漏SF6气体。
2.2 气密性试验应在规定的试验条件下进行，包括试验压力、试验时间和试验温度等因素。
试验结果应符合相关标准要求。
3 环网单元柜的电气性能要求3.1 环网单元柜应符合GB3906-91标准的要求，具有良好的电气性能和可靠的绝缘性能，确保设备在正常使用过程中不会发生电气故障或安全事故。
3.2 环网单元柜应具有良好的过载和短路保护功能，能够快速切断故障电路，确保设备和人员的安全。
4 环网单元柜的机械性能要求4.1 环网单元柜应具有良好的机械强度和稳定性，能够承受正常使用过程中的机械应力和振动。
4.2 环网单元柜的机械部件应采用优质材料和先进工艺制造，确保设备的寿命和可靠性。
总之，SF6环网单元柜是一种重要的电力配电设备，要求具有全密封、全绝缘、良好的电气性能和机械性能，同时能够承受恶劣的使用环境条件。
在生产和使用过程中，应严格按照相关标准和技术要求进行检测和维护，确保设备的正常运行和安全使用。
1.2 户内环网单元柜的气箱部分可以由SF6负荷开关、SF6负荷开关+熔断器组合电器、SF6断路器等单元任意组合而成，根据实际情况可以选择单气箱结构或共气箱结构，气箱间可以通过外部绝缘母线或专用绝缘连接件连接成所需的设备方案。
高压开关柜技术规范书
高压开关柜技术规范书1. 适用范围本规范书适用于额定电压12kV及以上的高压开关柜，包括配电开关柜、控制开关柜、计量开关柜和联合装置开关柜等。
2. 设计要求2.1 结构设计应符合相关标准和规范，满足机械强度、热稳定性和防护等要求。
2.2 开关柜内部布置应合理，便于维护和维修。
2.3 绝缘设计应符合电气要求，确保绝缘水平和耐电弧能力。
2.4 引入防护装置和报警装置，以确保开关柜的安全操作和运行。
2.5 开关柜的接地设计应符合电气规范，确保接地系统的可靠性。
3. 生产要求3.1 材料应符合国家标准，严格执行质量管理体系。
3.2 生产工艺应符合相关标准，确保开关柜的工艺质量和外观质量。
3.3 制造过程应有严格的检验和测试程序，确保开关柜的性能和功能。
3.4 生产厂家应提供完整的技术资料和使用说明书，以便用户正确、安全地使用设备。
4. 验收要求4.1 验收前应进行全面的检查和测试，确保开关柜的各项性能符合要求。
4.2 验收包括外观检查、绝缘测试、功能测试和安全标志的确认等。
4.3 认真填写验收记录，并及时交付用户，确保用户了解开关柜的性能和使用方法。
5. 运行维护5.1 用户应按照操作手册和维护手册的要求，正确操作和维护开关柜。
5.2 定期检查和维护开关柜，确保设备的安全运行。
5.3 发现开关柜存在故障或异常情况时，应及时处理并报修，确保设备的可靠性和稳定性。
本技术规范书起草遵循国家标准和相关规范，旨在提高高压开关柜的设计、生产和验收水平，确保设备的安全、可靠和稳定运行，维护用户和设备的安全和利益。
6. 安全管理6.1 开关柜的使用和维护人员应具备相关的操作资格和技术培训，确保他们能正确操作和维护设备。
6.2 在使用过程中，应加强对设备的安全管理，严格执行相关操作规程和安全操作规定，保障人员的人身安全和设备的完好。
6.3 加强设备的安全防护和警示标识，确保人员对设备的危险区域和危险操作有充分的认识和防范。

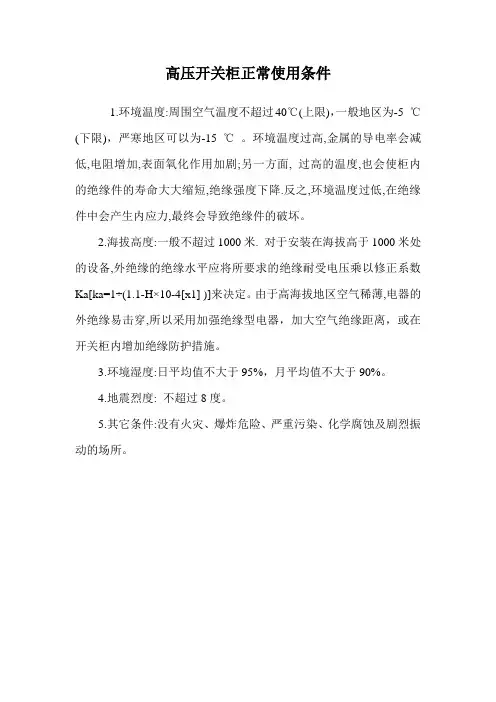

高压开关柜正常使用条件
高压开关柜正常使用条件
1.环境温度:周围空气温度不超过40℃(上限)，一般地区为-5 ℃(下限)，严寒地区可以为-15 ℃。
环境温度过高,金属的导电率会减低,电阻增加,表面氧化作用加剧;另一方面, 过高的温度,也会使柜内的绝缘件的寿命大大缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终会导致绝缘件的破坏。
2.海拔高度:一般不超过1000米. 对于安装在海拔高于1000米处的设备,外绝缘的绝缘水平应将所要求的绝缘耐受电压乘以修正系数Ka[ka=1÷(1.1-H×10-4[x1] )]来决定。
由于高海拔地区空气稀薄,电器的外绝缘易击穿,所以采用加强绝缘型电器，加大空气绝缘距离，或在开关柜内增加绝缘防护措施。
3.环境湿度:日平均值不大于95%，月平均值不大于90%。
4.地震烈度: 不超过8度。
5.其它条件:没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。

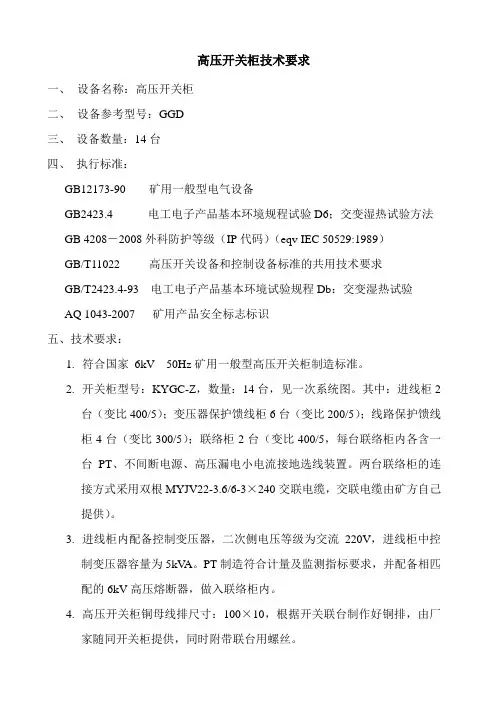

6KV矿用一般型高压开关柜技术要求
高压开关柜技术要求一、设备名称：高压开关柜二、设备参考型号：GGD三、设备数量：14台四、执行标准：GB12173-90 矿用一般型电气设备GB2423.4 电工电子产品基本环境规程试验D6；交变湿热试验方法GB 4208－2008外科防护等级（IP代码）（eqv IEC 50529:1989）GB/T11022 高压开关设备和控制设备标准的共用技术要求GB/T2423.4-93 电工电子产品基本环境试验规程Db：交变湿热试验AQ 1043-2007 矿用产品安全标志标识五、技术要求：1.符合国家6kV 50Hz矿用一般型高压开关柜制造标准。
2.开关柜型号：KYGC-Z，数量：14台，见一次系统图。
其中：进线柜2台（变比400/5）；变压器保护馈线柜6台（变比200/5）；线路保护馈线柜4台（变比300/5）；联络柜2台（变比400/5，每台联络柜内各含一台PT、不间断电源、高压漏电小电流接地选线装置。
两台联络柜的连接方式采用双根MYJV22-3.6/6-3×240交联电缆，交联电缆由矿方自己提供）。
3.进线柜内配备控制变压器，二次侧电压等级为交流220V，进线柜中控制变压器容量为5kV A。
PT制造符合计量及监测指标要求，并配备相匹配的6kV高压熔断器，做入联络柜内。
4.高压开关柜铜母线排尺寸：100×10，根据开关联台制作好铜排，由厂家随同开关柜提供，同时附带联台用螺丝。
5.要求配备高压漏电小电流接地选线装置2套（每套10路），二次线在开关柜内单独布线，接地选线装置做入联络柜内，具有声、光报警，只报警不断电。
配备变比为75/5开口式零序电流互感器20个。
6.在联络柜内要求各配备开关柜二次交流220V不间断电源的UPS设备1套，按照一次高压断电后二次回路正常供电3小时以上设计UPS电池容量。
7.要求有KY标志，煤安标志等各种标志及相关证件齐全。
8.断路器为手车式BVS1-12真空断路器，采用上海宝临、唐山广鸿、许继电气，具有手动储能、合、分闸功能。
高低压开关柜的有关规范要求
对高低压开关柜的有关规范要求根据苏州供电公司要求，特制定本规范，作为已有规范及相关作业指导书的补充,望遵照实施：1、高压柜必须具备位置指示灯。
2、低压进线及母联框架断路器带失压延时延时可调范围3秒。
3、10kV高压避雷器配绝缘托板，接地线为25平方电缆，直接引至柜外，相应考虑出线孔。
4、高压计量柜计量窗端子采用凤凰端子或仿风凰端子.接线盒选用（NZ2080防窃电型计量专用接线盒）,安装位置相应上移。
5、三PT接地线要用6平方黄绿接地线。
6、计量车PT、CT安装板要求为镀锌板，车架上有明显的接地点。
7、接线盒电流端子下装头接2、3，上装头1、3。
8、高压柜门装设编织带接地线，柜体相应增加接地点。
9、高压所有计量接线为4平方硬线。
电流、电压分色、分相，直接接地。
10、加热器按前后两只配置。
11、高压柜二次线的固定在高压室严禁用贴脚。
12、车柜接地四弹簧配置，VD4底盘车必须装设接地排。
13、新区局总柜有零序保护，出线柜不考虑零序保护。
14、高低压柜面板元件具有标牌，电容柜转换开关要有明确标志，继电器室开关要有用途标牌。
15、计量熔芯1A，UPS 3KVA（30min），UPS厂内安装的检验出厂，相应考虑运输时的固定。
16、高压柜后门加电磁锁（除有接地开关外）。
17、断路器辅助接点及S8，S9尽量放端子备用。
18、低压柜眉头贴3C标志，低压柜前后按双眉头设置。
19、设计尽量增加高压（包括低压）联络线图，以便现场安装。
20、计量车电磁锁，若没有设计要求，则应予以拆除。
21、低压电容柜功率因数表取消22、电容柜避雷器接地线为10平方黄绿线。
23、低压计量柜借电源电压线打小孔，垂直母排与金属隔板之间间隙要用环板封堵。
24、高压10kV PT柜当系统为直流操作时，二次取消JB0。
25、开关柜内所有紧固螺母朝向操作面(在不涉及电距的前提下)。
26、高压计量柜柜上不装设电流表。
27、高压计量柜CT，PT容量（CT 10VA，PT 30VA）。
6KV高压开关柜技术规范书
6KV高压开关柜技术规范书……热电厂6KV开关柜技术协议书目录1、总则2、技术要求3、质量保证4、试验5、高压开关柜监造6、资料7、供货范围1、总则1.1 本技术协议书仅限于………….热电厂的6KV高压开关柜的订货使用。
1.2 本技术协议书提出的是最低限度低技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合技术协议书和有关最新工业标准的优质产品。
1.3 如供方没有以书面形式对本技术协议书的条文明确提出异议，则供方提供的主品应完全满足本技术协议书的要求。
1.4 本技术协议书所使用的标准如遇与供方所使用的标准发生矛盾时，按较高标准执行。
2、技术要求2.1 应遵循的主要现行标准GB311 《高压输变电设备的绝缘配合》GB11022《高压开关设备通用技术条件》GB1984 《交流高压断路器》GB2706《交流高压电器动热稳定试验方法》GB763《交流高压电器在长期工作时的发热》GB5582《高压电力设备外绝缘污秽等级》VB2900《电工名词术语》GB3906《3~35KV交流金属封闭开关设备》2.2 环境条件2.2.1 周围空气温度极端最高温度:42.1℃极端最低温度:-23.0℃2.2.2 海拔高度小于1000M2.2.3 环境相对湿度:64%(年平均相对湿度)2.2.4 污秽等级:II级2.3 工程条件2.3.1 系统概况1 系统电压:6.3KV2 系统最高电压:6.9KV3 系统额定频率:50Hz2.3.2 安装地点:户内2.4 高压开关柜基本技术参数2.4.1 型号:KYN29-12（Z）2.4.2 额定电压:10KV2.4.3 最高工作电压:11.5KV2.4.4 主母排额定电流:1600A2.4.5 动稳定电流:80KA2.5 真空断路器参数2.5.1 型号:VS1-12 采用“宝光”牌真空泡，免费保修三年2.5.2 额定电压:12KV2.5.3 额定电流:1250A2.5.4 额定开断电流:25KA2.5.5 额定热稳定电流(4s,保证值):25KA2.5.6 额定动稳定电流:80KA2.5.7 操作机构：联体弹簧操作机构2.5.7 控制回路：DC220V2.6 柜内设备严格按设计图纸配置，不得随意更改。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河津杜家沟煤矿35kV变电站工程6kV交流高压开关柜技术规范吕梁银桥电力勘察设计有限公司二○一○年十一月总则1.1 本技术规范适用于杜家沟35kV变电站工程6kV交流高压开关柜。
它提出了对该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 需方在本技术规范中提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。
1.3 如果供方没有以书面形式对本技术规范的条文提出异议，则表示供方提供的设备完全符合本技术规范的要求。
如有异议，不管是多么微小，都应以书面形式，在投标文件中予以说明。
一 6kV交流高压开关柜1、符合标准国标(GB1984-80)《交流高压断路器》国标(GB311.1-6-83)《高电压输变电设备的绝缘配合》水电部(SD132-85)《交流高压断路器技术条件》能源部(DL402-91)《交流高压断路器订货技术条件》国标(GB3906-89)《3-35kV交流金属封闭开关设备》能源部(DL404-91)《户内交流高压开关柜订货技术条件》2、使用环境条件：本技术条件协议书所规定的设备布置在户内, 并能在下列条件下安全运行：户内/户外: 户内环境温度: －25℃～＋40℃最大温差: 20℃海拔高度: 1000m环境湿度: 月平均相对湿度不大于90%,日平均相对湿度不大于95%。
污秽等级:户内Ⅲ级地震裂度: 8度3 、额定技术参数：额定电压：6.3kV最高运行电压：7.2kV额定频率：50Hz额定绝缘水平：应符合(GB311.1-6-83)《高电压输变电设备的绝缘配合》额定泄漏比：(以最高线电压计算) ≥2.5cm/kV.额定电流：1250A额定短路电流：25kA额定热稳定电流: 25kA (4S)4、开关柜名称(1)、分段柜 KYN28A-12-013 高压开关柜 1面内附:固封式断路器:V□-12/1250A 25kA 附永磁操作机构互感器： LZZBJ9-12型800/5 0.5/10P20过电压保护器：BSTG-B-7.6/600智能型开关状态显控装置(2)、联络柜 KYN28A-12-056高压开关柜 1面内附:智能型开关状态显控装置(3)、进线柜KYN28A-12-026 高压开关柜 2面内附:固封式断路器:V□-12/1250A 25kA 附永磁操作机构互感器： LZZBJ9-12型800/5 0.5/10P20/10P20过电压保护器：BSTG-B-7.6/600智能型开关状态显控装置(4)、出线柜KYN28A-12-003高压开关柜12面内附:固封式断路器:V□-12/1250A 25kA 附永磁操作机构互感器：LZZBJ9-12型 0.2/0.5/10P20 变比100~500/5A（具体签协议时确定）过电压保护器：BSTG-B-7.6/600智能型开关状态显控装置接地开关: JN-15(5)、电容器开关柜KYN28A-12-006高压开关柜 2面内附:真空断路器: 固封式断路器:V□-12/1250A 25kA 附永磁操作机构互感器：柜中为LZZBJ9-10型0.2/0.5/10P20 400/5过电压保护器：BSTG-B-7.6/600智能型开关状态显控装置接地开关: JN-156kV开关柜主母线采用TMY-80×8。
5 、技术要求开关柜型式: 中置式金属铠装高压开关柜KYN28A-12断路器: V□-12防护等级:IP4X。
应具有可以就地和远方控制功能,保护装置采用微机型综合保护装置,装于柜内操作机构型式: 固封式永磁操作机构。
开关柜结构:开关柜要有坚固的装配式框架,用平整的钢板覆盖框架结构,使开关柜密封性能良好。
开关柜内应设照明,照明灯的开关在柜门外。
对由于内部故障引起的隔室压力升高,开关柜内应具有单独的压力释放通道。
储能电机电压(DC)：220V控制电压:DC220V分闸线圈数量：单分闸线圈接点要求：提供用户使用的断路器辅助接点，10常开、10常闭，并引至开关柜端子排上。
(航空插座最多接点数为58针)开关柜分散安装保护单元、微机五防装置、电流表及电度表, 由业主提供。
厂家应开孔安装及配线。
开关柜另设16根小母线。
开关柜应设远方就地转换开关，并能相互闭锁。
端子要求：采用阻燃型凤凰端子，端子应能牢固压接6mm2导线。
五防要求：开关柜要具备完善的机械五防功能,确保不发生误操作。
两面分段开关柜之间应具备五防联锁功能。
电流互感器应满足系统短路动热稳定要求。
开关柜应具有抗凝露措施。
开关柜在厂内应进行予组装,保证整体的协调性。
断路器出厂前应经过大电流老炼操作试验。
开关柜内应考虑限制断路器操作过电压措施,且措施完善设备可靠。
开关柜后柜电缆室应方便电缆引接和电缆头布置安装。
所有外购元器件均应按图纸选用名优厂家的优质产品,并应经过严格测试筛选。
开关柜内应配温湿度控制器。
柜内带电体净距≥125mm。
开关柜颜色为:根据商务合同。
每柜安装在线测温仪一台。
具备有485及MODBUS协议通讯功能，并传送至后台机。
采用无线方式监测，仪器能实现在线监测电力线路/设备大电流接头处的发热或电力设备局部异常升温.输入输出端子引上端子排，电源连接至柜内电源。
每台柜门前装设智能型开关状态显控装置，具有一次回路模拟图、高压带电、带电闭锁、缺相报警、柜内环境温湿度的检控及故障显示等功能。
备用跳合闸线圈各五只。
高压开关柜厂家提供TMY-80×8封闭母线桥20m。
二. PT+消弧消谐装置柜PT+消弧消谐装置采用BSTX-6型或等同1、使用环境条件1．1安装地点：户内1．2环境温度：最高温度： +40℃最低温度： -20℃最大日温差： 20℃1．3海拔高度：1000m1. 4 最大风速：35m/s1．5污秽等级:户内Ⅲ级1．6安装现场地震烈度：8度(中国12级度标准)2 技术要求2.1 遵循的标准GB/311.1《高压输变电设备的绝缘配合》GB763《交流高压电器在长期工作时的发热》GB2706-《高压电器动稳定》GBl97《包装贮运标志》GB／T11022-1999《高压开关设备和控制设备标准的共用技术要求》、GB3906-1991《3～35KV交流金属封闭开关设备》Q/BST001-2006 《大能容组合式过电压保护装置BSTG》Q/BST008-2006 《消弧消谐装置BSTX/YTX》2.3 规格、数量2.3.1 型号：BSTX -6kV2.3.2 数量： 2 面2.4 系统参数2.4.1 额定电压：6kV2.4.2 最高工作电压：6.3kV2.5.3 额定频率：50Hz2.5.5中性点接地方式：不接地2.5.6系统单相接地电容电流： A (按实际情况填写)2.5.7直流操作电压：220VDC2.5.8 PT二次接地方式：中性点2.6 装置要求2.6.1 装置性能要求：⑴.消弧装置中核心部件——测控装置应采用双CPU,主CPU采用32位DSP技术，装置具备上电自检功能,同时必须通过国家级检测中心IV级电磁抗干扰型式试验，以防止消弧柜在系统运行中出现误判、误动、拒动等异常情况发生。
⑵. 消弧装置应设置CAN和RS-485对外通讯接口,采用标准的MODBUS RTU通讯协议,协议必须通过国家级通信及规约检验,确保装置与整个监控系统兼容.⑶. 消弧装置应能实现远程操控功能,满足无人值班变电所要求.⑷．系统发生弧光后，消弧装置应在两个周波内把间隙性弧光接地转换成直接金属接地，并将电弧电流减少到零，从而使弧光熄灭, 系统过电压被限制在相电压值的√3倍以内, 最大可能地防止间隙性弧光接地故障的发展.⑸.装置应具备启动外部设备及外部闭锁功能,确保装置与整个系统配合使用.（6）.消弧装置应具有整柜运行状态显控的YTK功能，以便对消弧柜的运行实时监控。
⑺.消弧柜内应装设大能容组合式过电压保护器BSTG。
保护器可承受2ms，600A的方波冲击电流。
⑻.为了保证系统安全，消弧装置应设后备保护YTSD-FU, 当系统出现异常情况，导致装置柜内发生两相异地短路事故，消弧消弧装置1~2ms内迅速退出整个系统，避免事故进一步扩大。
⑼．由于系统中有重要的负载存在，消弧装置在动作后, 自身应能连续工作2小时以上 , 以保证不能停电的重要负载继续运行；⑽.不论是间隙性弧光接地、金属性接地，还是PT断相，装置屏上显示出事故属性和相别,并准确记录各种异常状态下的技术数据,便于事故分析,同时装置提供无源触点,。
A．当发生间歇性弧光接地时，装置控制器面板显示弧光接地信号报警，并输出继电器接点信号，故障相接触器必须快速合上。
B．当发生金属性接地时，装置不动作，控制器面板显示出接地相别，输出继电器常开接点信号，也可根据用户特殊要求，向接触器发出合闸动作命令.C．当发生PT单相断线时，装置不动作，控制器面板显示断线相别信号，输出继电器常开接点信号.⑾. 消弧装置应能存储事故记录.⑿. 消弧装置出厂时应在同等的电压等级下做真实的出厂试验，每相试验动作不少于30次，动作准确率应达到100％，试验产生的电弧电流应不低于200A；⒀. 消弧装置的控制器本身应有电源监视等自身监控系统；2.6.2本装置中柜中各组件及其支架绝缘件的外绝缘爬距(与最高电压之比)环氧树脂绝缘不小于2.5cm/kV。
在凝露装态下，各导体相间及相对地绝缘件的外绝缘均满足要求。
2.6.3本装置柜应做到柜与柜之间(包括母线)相隔离，每个柜的开关室、电缆室、母线室、仪表室均应相互隔离。
2.6.4消弧消谐装置柜应有以下防护性能（五防要求）：(1)防止带负荷误分、误合隔离开关；(2)防止误入带电间隔。
(3)应与变电站微机五防系统相互联系2.6.5 消弧消谐装置柜母线与支线应有标明相别的颜色，A、B、C相分别为黄、绿、红色，相序按设计院图纸要求。
2.6.6消弧消谐装置柜内的交直流电源由小母线引接，手动控制。
2.6.7运输消弧消谐装置柜应具有承受消弧装置柜总重的起吊装置。
消弧消谐装置柜满足正常运输要求，运输总量及运输尺寸由供方考虑。
