高压开关柜技术标准
中国南方电网有限责任公司10kV-35kV高压开关柜技术规范
中国南方电网有限责任公司10kV-35kV高压开关柜技术
规范
格式要求正文、表格、图表等等
第一部分总则
一、范围
本规范规定了南方电网有限责任公司的10kV-35kV高压开关柜产品设计、制造、安装、试运行和维护等技术要求，适用于普通地区、山区等全部地区的10kV-35kV高压开关柜。
二、标准和引用
本规范的制定和修改应当遵守GB/T1.1-2023《标准编码规则》的规定。
本规范参照以下文件：
（一）国家有关标准
GB1576.1-202310kV-35kV工业专用电气设备开关柜第1部分：绝缘开关柜技术条件
GB1576.2-202310kV-35kV工业专用电气设备开关柜第2部分：低压分挡器技术条件
GB1576.3-202310kV-35kV工业专用电气设备开关柜第3部分：接地刀技术条件
（二）相关标准
DL/T645-199735kV及以下电力系统安装技术规程
DL/T649-199410kV及以下电力系统投运技术规程
DL/T871-199910kV及以下电力系统试运行技术规程
DL/T602-202310kV及以下电力系统安装及投运技术检查规程
三、术语
本规范中用到的专用术语，请参见GB1576.1-2023《10kV-35kV工业专用电气设备开关柜第1部分：绝缘开关柜技术条件》。
第二部分绝缘开关柜
一、通用要求
1、型式和结构
绝缘开关柜型式和结构应符合本规范GB1576.1-2023的要求。
2、顶部绝缘配置。
10KV中压配电柜技术规范.
12KV金属铠装中置手车式高压柜技术说明书中压配电柜配置及要求标准一、主要设计技术指标要求1、设计标准及依据：国家最新的行业标准2、环境条件（1）海拔高度：小于1000米（2）环境温度：-50C～＋450C（3）最大相对湿度：日平均不大于95%，月平均不大于90%（4）地震列度：8度水平加速度：0.25g,垂直加速度：0.125g（5）环境污秽等级：Ⅱ级，（6）凝露和污秽运行条件下的严酷等级为2级，设备用于没有温度控制的地点。
3、额定技术参数（1）高压开关柜的额定技术参数：1）额定频率：50HZ2）相数：3相3）额定电压：12kV4）额定热稳定耐受电流：31.5kA/4秒5）额定峰值耐受电流：80kA6）额定工频及雷电冲击耐受电压水平如下：相对地：42kV/75KV相对相：42kV/75KV断口间：48kV/85KV7）类型：金属铠装，手车8）母线额定最大工作电流：1250A（2）真空短路器额定技术参数（3）接地开关额定技术参数1）额定短路热稳定电流：16kA/4s2）额定短路动稳定电流：40kA(peak)3）额定短路关合电流：40kA(peak)（4）防护等级外壳：IP4X；隔室间：IP2X4、技术性能要求（1）开关柜结构设计除应满足GB3906“3～35kV交流金属封闭开关设备”之要求外，还应满足下列要求：1）柜体的外壳和各功能单元之间的隔板均采用敷铝锌钢板弯折后栓接而成。
开关柜宜从结构上考虑内故障电弧的影响，柜顶应设压力释放板。
开关柜的门板采用冷扎钢板经钝化处理后采用静电喷涂和焙烤，表面抗冲击切耐腐蚀。
2）每只开关柜内应细分为若干个独立隔室。
各柜主母线室应经绝缘套管贯通，主母线安装后，各柜主母线室间被隔开。
3）开关装置的布置应便于进行监视、检查和维修。
4）电缆隔室的地板采用开孔的钢板，橡胶护套防护。
孔径应满足的电缆单芯分叉进入，并具备IP3X防护等级。
5）开关柜应具备防止误分、合断路器，防止带负荷移动手车，防止接地开关合上时送电，防止带电合接地开关，防止误入带电隔室等五项功能。
高压开关柜(SF6)技术规范
高压开关柜(SF6)技术规范要求柜体采用全密封、全绝缘的设计，确保设备在使用过程中不会泄漏SF6气体，同时能够有效隔离外界环境，防止污染和腐蚀。
柜体应符合IP33防护等级要求，确保设备在潮湿的环境中也能正常运行。
1.2 环网单元柜的操作机构应设计合理，易于操作，同时具有可靠的电气和机械互锁装置，确保设备在操作过程中不会发生误操作或安全事故。
1.3 环网单元柜应具有良好的通风和散热性能，确保设备在长时间运行过程中不会过热或损坏。
2 SF6气体密封试验要求2.1 SF6环网单元柜的气密性能是保证设备正常运行的关键因素之一。
因此，在生产过程中应进行严格的气密性试验，确保设备在使用过程中不会泄漏SF6气体。
2.2 气密性试验应在规定的试验条件下进行，包括试验压力、试验时间和试验温度等因素。
试验结果应符合相关标准要求。
3 环网单元柜的电气性能要求3.1 环网单元柜应符合GB3906-91标准的要求，具有良好的电气性能和可靠的绝缘性能，确保设备在正常使用过程中不会发生电气故障或安全事故。
3.2 环网单元柜应具有良好的过载和短路保护功能，能够快速切断故障电路，确保设备和人员的安全。
4 环网单元柜的机械性能要求4.1 环网单元柜应具有良好的机械强度和稳定性，能够承受正常使用过程中的机械应力和振动。
4.2 环网单元柜的机械部件应采用优质材料和先进工艺制造，确保设备的寿命和可靠性。
总之，SF6环网单元柜是一种重要的电力配电设备，要求具有全密封、全绝缘、良好的电气性能和机械性能，同时能够承受恶劣的使用环境条件。
在生产和使用过程中，应严格按照相关标准和技术要求进行检测和维护，确保设备的正常运行和安全使用。
1.2 户内环网单元柜的气箱部分可以由SF6负荷开关、SF6负荷开关+熔断器组合电器、SF6断路器等单元任意组合而成，根据实际情况可以选择单气箱结构或共气箱结构，气箱间可以通过外部绝缘母线或专用绝缘连接件连接成所需的设备方案。
10KV高压开关柜技术规范样本
10KV高压开关柜技术规范样本一、适用范围本技术规范适用于10KV高压开关柜的设计、制造、安装、调试和维护等工作。
二、技术要求1.设计要求（1）开关柜的设计应符合相关国家标准和规范要求。
（2）开关柜的电器元件应选择可靠、品质优良的品牌。
（3）开关柜的外部颜色应为工业黄色，并进行喷漆处理。
（4）开关柜的防护等级应达到IP4X或更高级别。
（5）开关柜的运行环境温度应在-10°C至+40°C范围内。
（6）开关柜的接地电阻不应大于4欧姆。
2.制造要求（1）开关柜的金属部件应采用优质钢材制造，厚度不得小于2mm。
（2）开关柜的电器元件应按照设计要求进行布线，并留有足够的余量。
（3）开关柜的连接螺栓应采用优质不锈钢材料制造，紧固力矩应符合要求。
3.安装要求（2）开关柜的安装位置应选择在干燥、通风良好的场所，并远离易燃、易爆物品。
（3）开关柜的安装应倾斜度不大于1°，并采取必要的防震措施。
4.调试要求（1）开关柜的调试应由具有相应资质的专业人员进行。
（2）开关柜的调试过程中，应严格按照相关规范检查和测试各个元件的性能。
（3）开关柜的调试完成后，应进行试运行，确保各项功能正常。
5.维护要求（1）开关柜的日常维护应由专业人员进行，定期检查开关柜的电气连线、接地等情况。
（2）开关柜的维护人员应遵守相关安全操作规程，确保人身安全。
（3）开关柜的维护记录应详实，包括维护日期、内容、维护人员等信息。
三、质量控制1.材料控制（1）开关柜的金属材料应符合相关标准，具有合格的质量证明文件。
（2）开关柜的电器元件应选择有资质的供应商，并检验其质量证明文件。
2.制造控制（1）开关柜的制造过程中，应按照相关规范进行操作，保证制造质量。
（2）开关柜的制造过程中，应进行必要的检验和测试，确保产品性能符合要求。
3.安装控制（1）开关柜的安装过程中，应按照相关规范进行操作，保证安装质量。
（2）开关柜的安装过程中，应进行必要的检查和测试，确保电气连线、接地等符合要求。
10kv开关柜标准技术参数
10kv开关柜标准技术参数
1. 额定电压：该开关柜的额定电压为10kv，适应于电力系统中的高压配电和输电应用场景。
2. 额定电流：该开关柜的额定电流根据具体配置的断路器型号和规格而定，常见的额定电流有200A、400A、630A等。
3. 绝缘水平：该开关柜的绝缘水平应符合GB 3906-2006《3.6kV～40.5kV交流金属封闭开关设备和控制设备》中的相关规定，以确保在操作过程中不会发生电击等安全事故。
4. 机械寿命：该开关柜的机械寿命应不低于2000次，以确保其能够承受正常的操作使用。
5. 开关操作次数：该开关柜应能满足一定的开关操作次数，以满足实际使用中的频繁操作需求。
6. 防护等级：该开关柜的防护等级应符合GB 3906-2006《3.6kV～40.5kV交流金属封闭开关设备和控制设备》中的相关规定，以保证在恶劣环境下能够正常运行。
7. 操作方式：该开关柜应具备手动和电动两种操作方式，以满足不同情况下的操作需求。
8. 连锁功能：该开关柜应具备连锁功能，以确保在特定情况下能够实现安全可靠的运行。
9. 测量功能：该开关柜应具备测量功能，包括电流、电压、有功功率、无功功率等参数的测量，以便于运行监控和管理。
10. 保护功能：该开关柜应具备过载保护、短路保护、过电压保护、欠电压保护等保护功能，以确保设备的安全可靠运行。

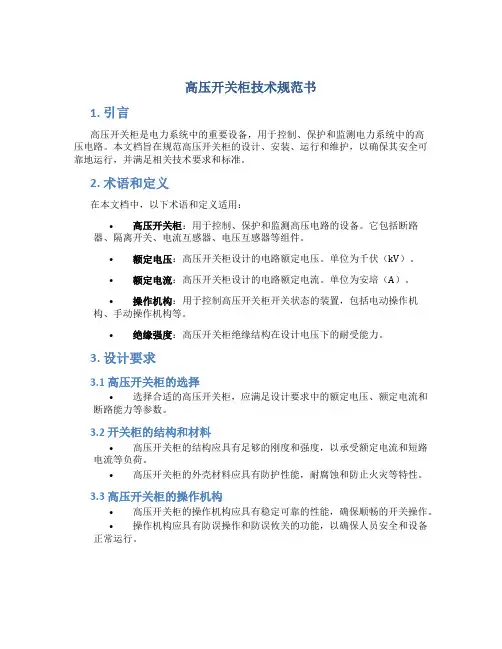

高压开关柜技术规范书
高压开关柜技术规范书1. 引言高压开关柜是电力系统中的重要设备，用于控制、保护和监测电力系统中的高压电路。
本文档旨在规范高压开关柜的设计、安装、运行和维护，以确保其安全可靠地运行，并满足相关技术要求和标准。
2. 术语和定义在本文档中，以下术语和定义适用：•高压开关柜：用于控制、保护和监测高压电路的设备。
它包括断路器、隔离开关、电流互感器、电压互感器等组件。
•额定电压：高压开关柜设计的电路额定电压。
单位为千伏（kV）。
•额定电流：高压开关柜设计的电路额定电流。
单位为安培（A）。
•操作机构：用于控制高压开关柜开关状态的装置，包括电动操作机构、手动操作机构等。
•绝缘强度：高压开关柜绝缘结构在设计电压下的耐受能力。
3. 设计要求3.1 高压开关柜的选择•选择合适的高压开关柜，应满足设计要求中的额定电压、额定电流和断路能力等参数。
3.2 开关柜的结构和材料•高压开关柜的结构应具有足够的刚度和强度，以承受额定电流和短路电流等负荷。
•高压开关柜的外壳材料应具有防护性能，耐腐蚀和防止火灾等特性。
3.3 高压开关柜的操作机构•高压开关柜的操作机构应具有稳定可靠的性能，确保顺畅的开关操作。
•操作机构应具有防误操作和防误攸关的功能，以确保人员安全和设备正常运行。
4. 安装与调试4.1 安全要求•在安装高压开关柜时，必须遵守相关安全操作规程和标准，保证安装人员的人身安全。
•在安装完成后，必须进行全面的绝缘和电气测试，以确保高压开关柜的正常运行。
4.2 环境要求•高压开关柜的安装环境应具备足够的通风和散热条件，避免过热和过载等问题。
4.3 调试和保护设置•在安装完成后，必须进行调试和保护设置，以确保高压开关柜的功能和性能正常。
•调试和保护设置应遵循相关技术要求和标准，确保安全可靠。
5. 运行与维护5.1 运行要求•高压开关柜应按照制造商提供的操作手册进行操作，避免误操作和故障发生。
•检查高压开关柜的运行情况，包括工作温度、电压、电流等参数是否正常。
gb3906-2024高压开关柜标准
gb3906-2024高压开关柜标准GB3906-2024《高压开关设备及控制设备》（以下简称GB3906-2024）是中国国家标准，规定了高压开关设备及其控制设备的技术要求、试验方法、检验规则和标志、包装、运输、贮存。
首先，GB3906-2024适用范围涵盖了额定电压达到40.5kV的交流三相50Hz户内（屏层）金属封闭式电力设备。
这些设备主要用于发电厂、变电站、工矿企业的配电系统中，用于开断和合闸电路，保护电力设备和线路的安全运行。
GB3906-2024在技术要求方面主要包括以下几个方面：1.设备结构：设备采用金属封闭结构，能够防止外界灰尘、腐蚀气体等对设备的侵蚀，确保设备的可靠性和安全性。
2.运行参数：设备的额定电压、额定电流、额定短时耐受电流以及额定峰值耐受电流等参数应符合规定要求，并标明在设备上。
3.开断能力：设备的开断能力是评价设备性能的一个重要指标，GB3906-2024规定了设备的开断能力要求，确保在正常工作条件下可靠地开断和合闸电路。
4.绝缘性能：设备的绝缘性能包括空气间隙、绝缘距离等参数，这些参数的大小对设备的安全运行起着重要的影响。
5.控制设备：控制设备包括机械操作机构、电气控制设备、保护设备等。
GB3906-2024对这些设备的技术要求进行了详细规定，确保设备的可靠控制和保护。
6.试验方法：GB3906-2024规定了设备的各种试验方法，包括电气性能试验、机械性能试验、绝缘试验等，这些试验对确保设备的质量和安全性起着重要的作用。
除了以上主要内容外，GB3906-2024还包括了设备的检验规则和标志、设备的包装、运输和贮存要求等。
总之，GB3906-2024是高压开关设备及其控制设备的国家标准，对设备的技术要求、试验方法、检验规则和标志、包装、运输、贮存等方面进行了详细规定，确保高压开关设备的质量和安全性。
这个标准的发布对推动我国高压开关设备产业的发展起到了积极的促进作用。
高低压开关柜 技术标准
高低压开关柜技术标准1.设备通用要求1.1. 开关柜应符合国家相关标准，并具有有效的产品合格证明和安全认证。
1.2. 开关柜的外观应无明显损伤、涂层脱落、锈蚀、变形等质量问题。
1.3. 开关柜的尺寸应符合设计要求，各部件的安装位置应正确无误。
1.4. 开关柜的重量应符合设计要求，便于搬运和安装。
2.设备性能要求2.1. 开关柜应具有可靠的电气性能，满足设计要求。
2.2. 开关柜应具有良好的断路性能，能够安全、可靠地切断电路。
2.3. 开关柜应具有良好的绝缘性能，能够承受额定电压和绝缘电阻的要求。
2.4. 开关柜应具有良好的热性能，能够承受额定电流和温升的要求。
2.5. 开关柜应具有良好的机械性能，能够承受额定操作力和耐久性要求。
3.设备结构要求3.1. 开关柜的结构应合理，便于安装和维护。
3.2. 开关柜的各部件应具有良好的互换性和通用性，便于维修和更换。
3.3. 开关柜的电缆和母线等导体应具有良好的导电性能，能够承受额定电流和电压的要求。
3.4. 开关柜的防护等级应符合设计要求，能够防止水分、灰尘等进入柜内。
4.设备安装要求4.1. 开关柜应按照设计要求进行安装，安装位置应正确无误。
4.2. 开关柜的基础应坚实、平整，符合设计要求。
4.3. 开关柜的接地应可靠，符合相关接地要求。
4.4. 开关柜的电缆和母线等导体应连接牢固，接触良好。
5.设备运行要求5.1. 开关柜在运行过程中应保持良好的工作状态，无异常声响和震动。
5.2. 开关柜的各部件应定期检查和维护，发现异常情况应及时处理。
抱歉，当前访问用户较多，请稍后重试。
文档助手持续学习升级中，期待为你提供更优质的服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 总则1．1 适用范围本标准适用于额定电压12kV，频率50Hz三相系统中的户内交流金属铠装中置式开关柜。
本标准不适用于有火灾、爆炸危险、化学腐蚀及剧烈振动等场所的开关柜。
1．2 引用标准本标准在编写过程中主要参照以下资料：GB 3906-2006《3.6kV～40.5kV交流金属封闭开关设备和控制设备》GB/T 11022-1999《高压开关设备和控制设备标准的共用技术要求》IEC298（1990）《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》DL/T 404-1997《户内交流高压开关柜订货技术条件》SD/T318—89 《高压开关柜闭锁装置技术条件》1．3 使用环境条件1．3．1 环境温度：最高温度+400C，最低温度-400C。
1．3．2 相对湿度：日平均相对湿度≤95%，月平均相对湿度≤90%。
1．3．3 海拔高度：1000m。
1．3．4抗地震度：地震烈度不超过8度。
1．3．5 周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。
1．3．6 无严重污秽及经常性的剧烈震动，严酷条件下严酷度设计满足1类要求。
1．3．7 在超过GB3906规定的正常的环境条件下使用时：相对湿度大于70%时应接通电加热器；凡海拔高度超过1000m的地方，按JB/Z102-71规定处理。
1．3．8 产品应能防止影响设备工作的异物进入。
1．4 额定参数额定电压；额定频率；断路器额定电流；开关柜额定电流；额定热稳定电流及其持续时间；额定动稳定电流；额定短路开断电流；额定短路关合电流；额定绝缘水平；防护等级。
1．4．1 额定电压：3.6kV、7.2kV、12kV。
1．4．2 额定频率：50Hz（±0.2）。
1．4．3 断路器额定电流：630A、1250A、1600A、2000A、2500A、3150A。
1．4．4 开关柜额定电流：630A、1250A、1600A、2000A、2500A、3150A。
1．4．5 额定热稳定电流及其持续时间：额定热稳定电流：16kA、20kA、25kA、31.5kA、40kA、50kA；持续时间:4s。
1．4．6 额定动稳定电流（峰值）：40kA、50kA、63kA、80kA、100kA、125kA。
1．4．7 额定短路开断电流：16kA、20kA、25kA、31.5kA、40kA、50kA。
1．4．8 额定短路关合电流（峰值）：40kA、50kA、63kA、80kA、100kA、125kA。
1．4．9 额定绝缘水平：1min工频耐受电压：24kV、32kV、42kV；雷冲击耐受电压：40kV、60kV、75kV。
1．4．10 防护等级：外壳为IP4X，隔室间、断路器室门打开时为IP2X。
2 结构与技术要求2．1 一般结构要求2．1．1 柜体a.柜体及其附属结构应为铠装金属封闭结构。
b.柜体应分四个单独隔室：断路器隔室、母线隔室、电缆隔室、继电器仪表室；联接电缆的柜底应配开缝的可卸式非金属板或不导磁金属封板，以确保施工方便；在继电器仪表室的顶板上还应留有便于施工的小母线穿越孔，接线时，仪表室顶盖板应可供翻转，以便于小母线的安装。
2．1．2 手车a. 手车应采用钢板弯制焊接制造、底部应有四只滚轮，可沿水平方向移动，手车上应装有接地触头，导向装置，手车推进锁定机构及紧急解锁机构。
2．1．3 产品应带有供起吊用的吊环，吊环安装的位置应能避免在吊装过程中划伤柜体表面。
2．1．4 设备应有接地装置，接地铜排应能贯穿相邻的开关柜。
2．1．5 设备应具有简单可靠的机械联锁，满足“五防”要求。
2．1．6 能提供与用户要求一致的手车、综保、电流互感器、开关状态指示器、过电压吸收保护器等配套元件。
2．2 技术要求开关柜的产品技术条件中应规定的参数：2．2．1 开关柜的技术参数a.额定电压：3.6kV、7.2kV、12kV；b.额定电流：630A、1250A、1600A、2000A、2500A、3150A；c.额定热稳定电流：16kA、20kA、25kA、31.5kA、40kA、50kA；d.额定动稳定电流：40kA、50kA、63kA、80kA、100kA、125kA；e.额定短路开断电流：16kA、20kA、25kA、31.5kA、40kA、50kA；f.额定短路关合电流：40kA、50kA、63kA、80kA、100kA、125kA；g.额定绝缘水平：1min工频耐受电压：24kV、32kV、42kV；雷冲击耐受电压：40kV、60kV、75kV。
2．2．1 断路器的技术参数a. 触头额定开距：11±1mm；b. 超行程：3.5±0.5mm；c. 分、合闸时间：合闸时间：35～70ms；分闸时间：20～50ms；d. 触头合闸弹跳时间：≤2mse. 平均分、合闸速度：平均合闸速度0.6±0.2m/s；平均分闸速度1.1±0.2m/s；f. 三相合闸弹跳：≤3ms。
g. 三相触头分、合闸的不同期性范围：≤2ms。
3 型式试验3．1 型式试验的准则凡开关柜在系统中运行时所能遇到的运行条件都应得到确切的试验验证。
因此，这些工作条件都应作为型式试验内容。
所有的型式试验的结果均应记录在型式试验报告中。
报告中应包括足够的数据，以证明是否符合标准。
型式试验也是为鉴定某台试品是否符合某一标准，其目的是证明该台试品能否定型并进行批量生产。
3．2 应进行型式试验的产品a.新产品；b.当产品在设计、工艺或所使用的材料作重要改变时；c.经常生产的产品，每隔8~10年进行一次。
3．3 型式试验的内容产品的型式试验应由具有相关资质的检验部门进行，型式试验项目至少应包括以下内容：a.绝缘试验；b.机械试验；c.操作振动试验；d.防护等级检验；e.温升试验；f.回路电阻测量；g.短时耐受电流和峰值耐受电流试验；h.开断及关合能力试验。
4 出厂试验4．1 出厂试验项目a.一般检查；b.导体相间、相对地净距；c.元件和接线正确性检查；d.机械操作试验；e.联锁试验；f.机械特性试验；g.工频耐压试验；h.主回路电阻试验。
4．2 一般检查外观、铭牌、标志等正确、清晰；设备门应能在不小于90°范围内灵活开闭；外壳防护等级IP4X，隔室防护等级IP2X。
4．3 导体相间、相对地净距4．4 元件和接线正确性检查主回路电气连线及所装元件、母线规格符合设计及合同要求，相序排列正确、标识清晰，制作工艺符合要求；二次控制回路配线符合工艺要求；各开关操作正常，各仪表指示正确，各保护动作正确可靠，电气联锁正确可靠。
4．5 机械操作试验开关分、合操作各5次，可移开部件插入、抽出各5次，动作正常无卡阻；4．6 联锁试验符合GB3906条款及SD/T318标准的规定，满足“五防”要求；4．7 机械特性检验机械特性检验参照《作业指导书》的规定进行，参数应满足下列要求（开关柜配VS1-12/630-20型断路器）：a.三相触头开距11±1mm；b.三相触头超程3.5±0.5mm；c.平均合闸速度0.6±0.2m/s；d.平均分闸速度1.1±0.2m/s；e.合闸时间35～70ms；f.分闸时间20～50ms；g.三相合闸弹跳≤3ms；h.三相合闸不同期≤2ms；i.三相分闸不同期≤2ms。
4．8 工频耐压试验试验方法按《高压电气试验操作规程》进行。
主回路应不低于规定的绝缘水平，二次回路工频耐压2000V（1min）不击穿。
4．9 测量主回路电阻主回路电阻的测量应以100A（直流）的降压法进行；在常温下测得的每相回路电阻应不大于50 uΩ（开关柜配VS1-12/630-20型断路器）。
5 铭牌5．1 开关柜的铭牌应包括以下内容：a.产品名称；b.产品型号；c.额定电压（kV）；d.额定电流（A）；e.额定短路开断电流（kA）；f.额定频率（Hz）；g.出厂编号；h.制造日期；i.公司名称及商标。
5．2 铭牌的材料和要求铭牌应由不易受自然条件侵蚀的材料制成，字样、符号应清晰耐久。
6 包装、运输、保管6．1 产品出厂应进行包装，并应能保证产品在保管、运输过程中不致遭到脏污、损坏、变形及受潮。
6．2 包装箱上应有在运输、保管过程中必须注意事项的明显标志符号（如上部位置、防潮等）。
6．3 出厂的每台产品都应附有出厂试验报告（包括出厂试验数据）、产品合格证、图纸及安装使用说明书。
6．4 开关柜的断路器手车应与开关柜分开独立包装。
