高压开关柜防护等级的划分标准
高压开关柜的“五防”
高压开关柜的“五防”1、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。
（防止带负荷合闸）2、高压开关柜内的接地刀在合位时，小车断路器无法进合闸。
（防止带接地线合闸）3、高压开关柜内的真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁。
（防止误入带电间隔）.4、高压开关柜内的真空断路器在工作时合闸，合接地刀无法投入。
（防止带电挂接地线）5、高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。
（防止带负荷拉刀闸）1防止误入带电间隔2防止带接地线合闸3防止带负荷合闸4防止带电挂接地线5防止带负荷拉刀闸五防，通常指的是高压开关柜的“五防”或者变配电室的“五防一通”。
高压开关柜的五防为:1、防止带负荷分、合隔离开关。
（断路器、负荷开关、接触器合闸状态不能操作隔离开关。
）2、防止误分、误合断路器、负荷开关、接触器。
（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时关合断路器、负荷开关。
（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合）4、防止在带电时误合接地开关。
（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关）5、防止误入带电间隔。
（只有隔室不带电时，才能开门进入隔室）变配电室的“五防”即防火、防水、防雷、防雪、防小动物。
“一通”即保持通风良好。
电气“五防”功能的实现成了电力安全生产的重要措施之一。
随着电网的不断发展，技术的不断更新，防误装置得到不断改进和完善。
防误装置的设计原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。
“五防”的概念电力系统中的五防是指:①防止误分、合断路器。
②防止带负荷分、合隔离开关。
③防止带电挂（合）接地线（接地开关）。
④防止带地线送电,也就是防止带接地线（接地开关）合断路器（隔离开关）。
箱变及高压柜技术要求
项目地址:高压开关柜及箱变各2套.一、高压开关柜1、高压开关柜制作技术要求型号：KYN中置式高压柜及同等档次产品，额定电压等级为12KV。
开关柜的结构要求：1.2.1 除须喷塑的门板和盖板采用冷扎钢板之外,壳体和隔板采用厚度≥2mm的优质进口敷铝锌板经数控机床加工和多重折弯后栓接而成。
1.2.2 开关柜门板采用环氧树脂粉末静电喷塑，使其表面抗撞击、耐腐蚀、外形美观。
1.2.3 开关柜完全金属铠装，断路器室、手车室、母线室、电缆终端室、仪表室完全隔开，各个小室设有泄压气门及排气通道能把柜内发生故障产生的电弧及气压排出柜外，确保运行人员及设备的安全，每一单元外壳均有独立的接地。
开关柜的防护等级：外壳IP4X，断路器室门打开时为IP2X。
设备的主要部件、主要元器件均应按图纸的技术要求（业主要求除外），真空断路器采用ABB VD4（详见图纸）、继电保护装置采用ABB SPJ140。
电量测量仪表采用PMAC720标准电量测控仪。
采用的微机保护装置、测控仪表均能与业主现有的三遥监控系统软件兼容，同时能与ABB其它系列产品替换、性能稳定，能实现数据的接收与发送。
高压开关柜的面板涂层要求生产厂商有先进的喷涂设备及工艺并采用环氧树脂粉末喷涂，颜色要得到采购人的同意，并应符合技术规定的相应要求。
要求全板结构，尺寸统一性良好，机械强度高。
设备各项技术指标及技术要求应符合国家及省市有关规定和标准及设计图纸要求。
1.8.1交流金属封闭式开关设备和控制设备：符合IEC60298标准。
1.8.2交流负荷开关：符合GB3804-2004标准。
1.8.3隔离开关和接地开关：符合IEC60129标准。
1.8.4高压交流负荷开关—熔断器组合电器：符合IEC60420标准。
1.8.5高压真空断路器：配备真空断路器：符合IEC60056标准。
1.8.6高压开关设备和控制设备的共同要求：符合IEC60694标准。
对于高压开关柜，生产厂商投标文件中必须提供权威部门的型式试验报告。
高低压柜的防护要求及相关参数-2019年文档
高低压柜的防护要求及相关参数一、高压配电柜柜体防护要求根据国家相关强制工艺标准，满足动稳定和热稳定条件。
必须做到框架结构坚固，不能出现手车插拔几次柜体变形无法插拔的情况。
柜体板材为冷轧钢板，且有足够的厚度（一般1.5---2MM）以上，以满足短路弧光防护。
带电体与柜体之间绝缘性能良好，一次和二次插接件连接牢靠，一次母带载流量足够，故障防护特性良好，柜体可以耐受故障时巨大的电动力和短路弧光冲击，此项厂家必须提供该型高压柜，经国家指定的电气试验机构出具的破坏性击穿试验报告。
较好的高压柜（如ABB）额定电压为12KV，实际耐受电压高达42KV，额定内部故障电弧短时耐受电流高达50KA。
二、高低压柜体防护等级高压开关柜、低压配电屏外壳的防护等级由欧洲电子技术标准化委员会提出，使用IP 代码：第一位数字是防护固体异物进入电气设备壳内及防止人体触及壳内的带电或运动部分的防护标准。
第一位数字的防护方式，分为0---7，八个防护等级。
1.“0”级。
无防护。
用“IP 00”或“IP 0X”表示。
2.“1”级。
能防止直径大于50mm的固体异物进入壳内;能防止人体的某一大面积部分（如手）偶然或意外地触及壳内带电或运动部分，但不能防止有意识地接近这些部分。
用“IP 10”或“IP 1X”表示。
3.“2”级。
能防止直径大于12.5mm的固体异物进入壳内;能防止手指触及壳内带电或运动部分。
用“IP20”或“IP 2X”表示。
4.“3”级。
能防止直径大于2.5mm的固体异物进入壳内;能防止厚度（或直径）大于2.5mm的工具、金属线等触及壳内带电或运动部分。
用“IP 30”或“IP 3X”表示。
5.“4”级。
能防止直径大于1mm的固体异物进入壳内;能防止厚度（或直径）大于1mm的工具、金属线等触及壳内带电或运动部分。
用“IP 40”或“IP 4X”表示。
6.“5”级。
能防止灰尘进入量达到影响产品正常运行的程度;能完全防止人体触及壳内带电或运动部分。

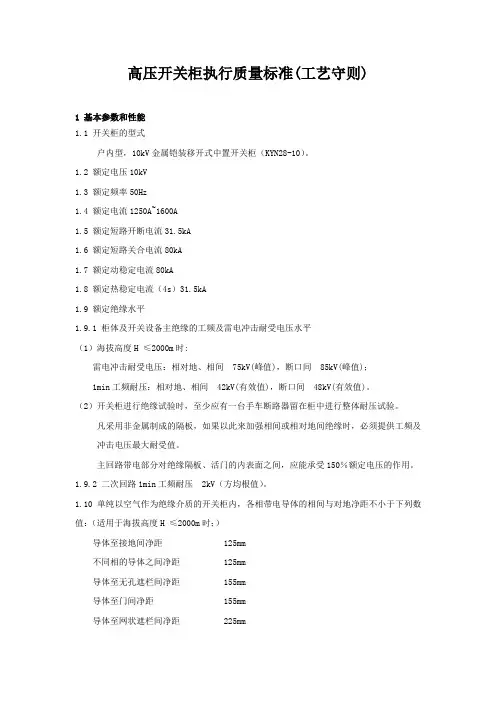

高压开关柜执行质量标准
高压开关柜执行质量标准(工艺守则)1 基本参数和性能1.1 开关柜的型式户内型，10kV金属铠装移开式中置开关柜（KYN28-10）。
1.2 额定电压10kV1.3 额定频率50Hz1.4 额定电流1250A~1600A1.5 额定短路开断电流31.5kA1.6 额定短路关合电流80kA1.7 额定动稳定电流80kA1.8 额定热稳定电流（4s）31.5kA1.9 额定绝缘水平1.9.1 柜体及开关设备主绝缘的工频及雷电冲击耐受电压水平（1）海拔高度H ≤2000m时:雷电冲击耐受电压：相对地、相间 75kV(峰值)，断口间 85kV(峰值)；1min工频耐压：相对地、相间 42kV(有效值)，断口间 48kV(有效值)。
（2）开关柜进行绝缘试验时，至少应有一台手车断路器留在柜中进行整体耐压试验。
凡采用非金属制成的隔板，如果以此来加强相间或相对地间绝缘时，必须提供工频及冲击电压最大耐受值。
主回路带电部分对绝缘隔板、活门的内表面之间，应能承受150％额定电压的作用。
1.9.2 二次回路1min工频耐压 2kV（方均根值）。
1.10 单纯以空气作为绝缘介质的开关柜内，各相带电导体的相间与对地净距不小于下列数值：（适用于海拔高度H ≤2000m时；）导体至接地间净距 125mm不同相的导体之间净距 125mm导体至无孔遮栏间净距 155mm导体至门间净距 155mm导体至网状遮栏间净距 225mm若不能满足空气净距的要求，则需采用可靠的绝缘包封以满足绝缘要求。
绝缘外表面对金属接地部分的空气净距离不小于70mm，相间空气净距离不小于65mm。
在开关柜中，凡采用非金属制成的隔板加强相间或相对地间绝缘时，高压带电裸导体与该绝缘板间应保持不小于30mm的空气间隙，相间或相对地间空气净距离不小于65mm，绝缘板应为阻燃材料制成。
相间绝缘隔板应设置在中间位置。
在满足上述绝缘距离的情况下，应保证设备在寿命期内安全可靠运行。
电气防护设施等级
电气防护设施等级电气防护设施等级是指根据电气设备的特性和使用环境等因素，将电气设施划分为不同等级，并针对不同等级制定相应的安全防护要求。
电气防护设施等级的划分旨在确保电气设备和系统具有良好的安全性能，防止电气事故的发生，保护人身安全和电气设备的正常运行。
下面将介绍电气防护设施等级的相关参考内容。
1. 防护设施等级的分类：根据国际电工委员会（IEC）和国家标准的要求，电气防护设施等级主要分为四个等级，分别为0级、1级、2级和3级。
等级由低到高，对应的安全防护要求也逐渐增加。
2. 电气防护设施等级的依据：电气防护设施等级的划分主要根据以下因素进行评估：(1) 电压等级：电气设备的额定电压越高，所需的防护设施等级越高。
(2) 电流特性：根据电流的大小和类型（交流或直流），确定所需的防护设施等级。
(3) 使用环境：包括工作场所的性质、使用条件、温度、湿度、气候等因素。
3. 电气防护设施等级的安全防护要求：根据电气防护设施等级的不同，其安全防护要求也有所区别。
以下是各个等级的安全防护要求参考内容：(1) 0级：不需要电气防护设施，适用于一些低电压和低危险性的电气设备。
(2) 1级：需要做好基本的电气防护，例如安装漏电保护器、可靠的接地保护等。
(3) 2级：除了满足1级的要求外，还需要进行额外的电气防护，如安装断路器、过压保护器、遥控断电装置等。
(4) 3级：在满足2级要求的基础上，还需要采取更加严格的电气防护措施，如使用全封闭式电气设备、增加接地措施等。
4. 电气防护设施等级的选择：在确定电气防护设施等级时，需要综合考虑电气设备的使用环境、电气设备的特性和所需的安全防护水平等因素。
一般情况下，应该选择最低限度满足安全防护要求的等级，以降低成本和维护的难度。
5. 防护设施的维护和检测：根据电气防护设施等级的要求，需要定期对电气设施进行维护和检测，确保其正常运行和可靠性。
维护和检测内容包括设备的清洁、绝缘强度测试、接地电阻测试等。
防护等级的划分标准及安装规范
防护等级的划分标准及安装规范1.术语1.1 外壳能提供一个规定的防护等级，来防止一定的外部影响和防止接近、触及带电部分及运动部件的部件。
注：对于为了防护外界固体异物进入壳内触及带电部分或运动部件而设置的栅栏、孔洞形状以及其他设施不管是否附于外壳或是封闭设备组成部分，均被认为是外壳的一部分（那些不用钥匙或工具就拆除的部件除外）。
1.2防护等级按标准规定的检验要求，对外壳能防止外界固体异物进入壳内触及带电部分或运动部件以及防止水进入壳内的防护程度。
1.3 IP符号表示防护等级的标志符号，由表征字母“IP”和附加在后的两个表征数字及补充字母所组成。
IP（International Protection）防护等级系统是由IEC（International Electro Technical Commission）所起草。
将灯具依其防尘、防止外物侵入、防水、防湿气之特性加以分级。
这里所指的外物包含工具、人的手指等均不可接触到灯具内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第一个数字表示灯具防尘、防止外物侵入的等级；第二个数字表示灯具防湿气、防水侵入的密闭程度。
数字越大，表示其防护等级越高。
第一个标示特性号码（数字）所指的防护程度第二个标示特性号码（数字）所指的防护程度作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP 等级号。
IEC144 规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表示1.4防止表示能防止人体的某部分，手持工具、金属线棒或探针进入外壳，即使进入，亦能与带电部分或有危险的运动部件之间保持足够的距离（除光滑转轴和类似部件等非危险运动件以外）。
1.5危险部件对接近或接触有危险的机械部件或导体或导电部件。
1.6符号、代号IP：表示防护等级符号的表征字母。
W：表示在特定气候条件下使用的补充字母。
N：表示在特定尘埃环境条件下使用的补充字母。
高压开关柜防护等级的划分标准
7
防护短时
间浸入水中
箱体在标准压力下短时间浸入水中时,不应有能引起有害作用的水量浸入
8
防护长时
间浸入水中
箱体必须在由制造厂和用户协商定好的条件下长期浸入水中,不应有能引起有害作用的水量浸入;但这些条件必须比标记数字7所规定的复杂
探测器球体直径为50mm不应完全进入
1
水滴防护
垂直落下的水滴不应引起损害
2
防护直径和更大的外来物体
探测器球体直径为不应完全进入
2
箱体倾斜15度时,防护水滴;
箱体向任何一侧倾斜至15度角时,垂直落下的水滴不应引起损害;
3
防护直径和更大的外来物体
探测器球体直径为不应完全进入
3
防护溅出的水
以60度角从垂直线两侧溅出的水不应引起损害
4
防护直径和更大的外来物体
探测器球体直径为不应完全进入
4
防护Байду номын сангаас水
从每个方向对准箱体的射水都不应该引起损害
5
防护灰尘
不可能完全阻止灰尘进入,但是灰尘的进入量不应超过这样的数量,即对装置或者安全造成损害;
5
防护射水
从每个方向对准箱体的射水都不应引起损害
6
灰尘封闭
箱体内在20毫巴的低压时不应侵入灰尘;
6
防护强射水
防护等级的划分标准
IP防护类别是用2个数字标记的 例如一个防护类别 IP 4 4 其中IP是标记字母,4是第1个标记数字,4是第二个标记数字
接触保护和外来保护
等级第一个标记数字
防水保护等级第二个数字
第一个标
记数字
防护范围
第二个标
高低压开关柜IP防护等级
IP防护等级IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。
将电器依其防尘防湿气之特性加以分级。
这里所指的外物含工具，人的手指等均不可接触到电器内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
目录附加字母：防止接近危险部件A 手背B 手指C 工具D 金属线补充字母：专门补充的信息H 高压设备M 做防水试验时试样运行S 做防水试验时试样静止W 气候条件编辑本段- 防水试验1、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。
2、各种等级的防水试验内容（1）IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为1 0.5 mm/min；试验持续时间：10 min；（2）IPX2方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。
每试完一个面后，换另一个．．．．．面，共四次。
试验条件：滴水量为3 0.5 mm/min；试验持续时间：4×2.5 min（共10 min）；（3）IPX3方法名称：淋水试验试验方法：a.摆管式淋水试验试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防护溅出的水
以60度角从垂直线两侧溅出的水不应引起损害
4
防护1.0mm直径和更大的外来物体
探测器球体直径为1.0mm不应完全进入*
4
防护喷水
从每个方向对准箱体的射水都不应该引起损害
5
防护灰尘
不可能完全阻止灰尘进入，但是灰尘的进入量不应超过这样的数量，即对装置或者安全造成损害。
5
防护射水
从每个方向对准箱体的射水都不应引起损害
6
灰尘封闭
箱体内在20毫巴的低压时不应侵入灰尘。
6
防护强射水
从每个方向对准箱体的强射水都不应引起损害
7
防护短时
间浸入水中
箱体在标准压力下短时间浸入水中时，不应有能引起有害作用的水量浸入
8
防护长时
间浸入水中
箱体必须在由制造厂和用户协商定好的条件下长期浸入水中，不应有能引起有害作用的水量浸入。但这些条件必须比标记数字7所规定的复杂
探测器球体直径为50mm不应完全进入
1
水滴防护
垂直落下的水滴不应引起损害
2
防护12.5mm直径和更大的外来物体
探测器球体直径为12.5mm不应完全进入*
2
箱体倾斜15度时，防护水滴。
箱体向任何一侧倾斜至15度角时，垂直落下的水滴不应引直径为2.5mm不应完全进入*
防护等级的划分标准
IP防护类别是用2个数字标记的 例如一个防护类别 IP 4 4 (其中IP是标记字母，4是第1个标记数字，4是第二个标记数字)
接触保护和外来保护
等级第一个标记数字
防水保护等级第二个数字
第一个标
记数字
防护范围
第二个标
记数字
防护范围
名称
说明
名称
说明
0
无防护
*
0
无防护
1
防护50mm直径和更大的外来物体
