电机的绝缘等级和防护等级划分
电动机的绝缘等级

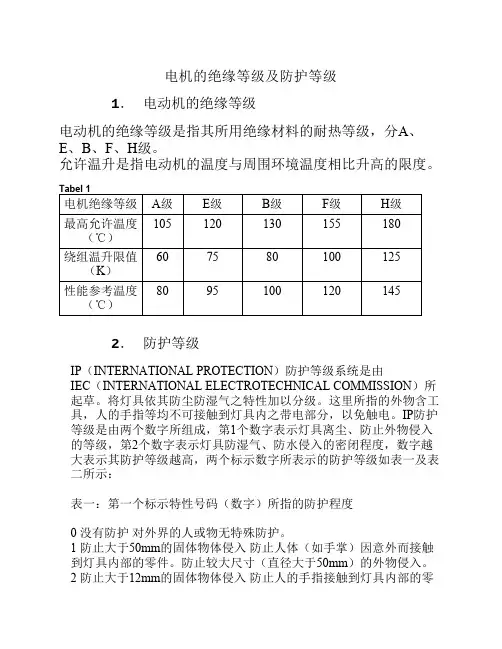

电机的绝缘等级及防护等级1．电动机的绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
Tabel 1电机绝缘等级A级E级B级F级H级105120130155180最高允许温度（℃）绕组温升限值607580100125（K）8095100120145性能参考温度（℃）2．防护等级IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。
将灯具依其防尘防湿气之特性加以分级。
这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二所示：表一：第一个标示特性号码（数字）所指的防护程度0 没有防护对外界的人或物无特殊防护。
1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到灯具内部的零件。
防止较大尺寸（直径大于50mm）的外物侵入。
2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。
3 防止大于2.5mm的固体物体侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
4 防止大于1.0mm 的固体物体侵入防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
5 防尘完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。
6 防尘完全防止外物侵入，且可完全防止灰尘进入。
表二：第二个标示特性号码（数字）所指的防护程度0 没有防护没有防护。
1 防止滴水侵入垂直滴下的水滴（如凝结水）对灯具不会造成有害影响。
介绍电机的绝缘等级分类和IP防护等级
介绍电机的绝缘等级分类和IP防护等级电机的绝缘等级分类和IP防护等级都是电机产品的重要参数，对于电机的使用、维护和保护都有着重要的意义。
下面将详细介绍电机的绝缘等级分类和IP防护等级。
一、电机的绝缘等级分类电机的绝缘等级是指电机所使用的绝缘材料和绝缘结构的耐受能力，用于衡量电机绝缘能力的级别。
绝缘等级通常由字母和数字组成，表示电机的耐压水平和耐温能力。
1.N级绝缘：N级绝缘是指电机绝缘所能耐受的最低等级。
N级绝缘适用于永磁同步电机等不需要求高绝缘性能的电动机。
2.E级绝缘：E级绝缘是指电机绝缘能耐受的一定温度和电压等级。
E 级绝缘适用于一般的工业电机和家用电机。
3.B级绝缘：B级绝缘是指电机绝缘能耐受的较高温度和电压等级。
B 级绝缘适用于需要高温、高电压工作的电机。
4.F级绝缘：F级绝缘是指电机绝缘能耐受更高温度和电压等级。
F 级绝缘适用于需要更高温度、更高电压等级的电机。
5.H级绝缘：H级绝缘是指电机绝缘能耐受最高温度和电压等级。
H 级绝缘适用于需要极高温度、极高电压等级的特殊电机。
IP防护等级是指电机外壳对各种固体物体和液体的防护能力。
IP等级由两个数字组成，第一个数字表示对固体的防护等级，第二个数字表示对液体的防护等级。
1.对固体的防护等级（第一个数字）：-0级：没有防护。
- 1级：防护物体的直径大于50mm。
- 2级：防护物体的直径大于12.5mm。
- 3级：防护物体的直径大于2.5mm。
- 4级：防护物体的直径大于1.0mm。
-5级：彻底防止灰尘进入。
-6级：完全防止灰尘进入。
2.对液体的防护等级（第二个数字）：-0级：没有防护。
-1级：防止垂直滴水入侵。
-2级：防止斜向滴水入侵。
-3级：防止喷溅入侵。
-4级：防止溅水入侵。
-5级：防止喷水入侵。
-6级：防止大波浪冲击。
-7级：防止短时间的急剧浸泡。
-8级：防止长时间的浸泡。
综上所述，电机的绝缘等级和IP防护等级对于电机的使用、维护和保护都具有重要意义。
电机防爆等级、防护等级、绝缘等级
一、电机防爆等级由3部分构成1) 在爆炸性气体区域（0区、1区、2区)不同电气设备使用安全级别的划分。
如旋转电机选型分为隔爆型（代号d）、正压型(p）、增安型（e）、无火花型(n）2）气体或蒸气爆炸性混合物等级的划分，分为ⅡA、ⅡB、ⅡC三种，这些等级的划分主要是依照最大试验安全间隙(MESG）或最小点燃电流（MICR）来区分的.3）引燃某种介质的温度分组的划分.主要分为T1－450℃＜T、T2－300＜T≤ 450℃、T3－200＜T≤300℃、T4－135＜T≤200℃、T5－100＜T≤135 、T6－85＜T≤100℃。
详情请参考《爆炸和火灾危险环境电力装置设计规范》GB50058－92make001 2008—02-04 16：43爆炸的概念爆炸是物质从一种状态,经过物理或化学变化,突然变成另一种状态,并放出巨大的能量。
急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。
爆炸必须具备的三个条件:1)爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。
(气体：氢气，乙炔，甲烷等;液体：酒精，汽油;固体：粉尘，纤维粉尘等。
）2 )氧气:空气。
3 )点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。
为什么要防爆易爆物质：很多生产场所都会产生某些可燃性物质。
煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中，约有80%以上的生产车间区域存在爆炸性物质。
氧气：空气中的氧气是无处不在的.点燃源：在生产过程中大量使用电气仪表,各种磨擦的电火花、机械磨损火花、静电火花、高温等不可避免,尤其当仪表、电气发生故障时. 客观上很多工业现场满足爆炸条件。
当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时，若存在爆炸源，将会发生爆炸。
因此采取防爆就显得很必要了。
仪表防爆的原理危险场所危险性划分：爆炸性物质区域定义中国标准北美标准0 区：Div.1 气体（CLASS Ⅰ) 在正常情况下，爆炸性气体混合物连续或长时间存在的场所1 区：在正常情况下爆炸性气体混合物有可能出现的场所1 区2 区:Div。
电机绝缘等级与防护等级
电机绝缘等级与防护等级2009-10-28 15:11一.绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级 E级 B级 F级 H级最高允许温度（℃） 105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃） 80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。
因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。
二.防护等级1. 电机外壳防护等级GB4942.1-85《电机外壳防护分级》；IEC34-5第一种防护：防止人体触及或接近壳内带电部分和触及壳内转动部件（光滑的旋转轴和类似部件除外），以及防止固体异物进入电机。
第二种防护：防止由于电机进水而引起的有害影响。
代号IP xx，含义见下表。
第一位表征数字第一位表征数字防护等级简述含义0 无防护电机无专门防护1 防护大于50mm固体电机能防止大面积的人体（如手）偶然或意外地触及或接近壳内带电或转动部件（但不能防止故意接触）能防止直径大于50mm的固体异物进入壳体2 防护大于12mm固体电机能防止手指或长度不超过80mm的类似物体触及或接近壳内带电或转动部件能防止直径大于12mm的固体异物进入壳体3 防护大于2.5mm固体电机能防止直径大于2.5mm的工具或导线触及或接近壳内带电或转动部件能防止直径大于2.5mm的固体异物进入壳体4 防护大于1mm固体电机能防止直径或厚度大于1mm的导线或片条触及或接近壳内带电或转动部件能防止直径大于1mm的固体异物进入壳体5 防尘电机能防止触及或接近壳内带电或转动部件进尘量不足以影响电机的正常运行6 尘密完全防止外物侵入，且可完全防止灰尘进入第二位表征数字第二位表征数字防护等级简述含义0 无防护电机无专门防护1 防滴电机垂直滴水应无有害影响2 15°防滴电机当电机从正常位置向任何方向倾斜15°以内任一角度时，垂直滴水应无有害影响3 防淋水电机与垂直线成60°角范围内的淋水无有害影响4 防溅水电机承受任何方向的溅水无有害影响5 防喷水电机承受任何方向的喷水无有害影响6 防海浪电机承受猛烈的海浪冲击或强烈喷水时，电机的进水量应不达到有害的程度7 防浸水电机当电机浸如规定压力的水中经规定的时间后，电机的进水量应不达到有害的程度8 潜水电机电机在制造厂规定的条件下能长期潜水。
电气设备绝缘等级及防护等级
电器的绝缘等级和防护等级电器的绝缘等级和防护等级一、1、电机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。
有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表。
所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。
2、表：绝缘材料的绝缘等级允许极限温度绝缘材料按耐热能力分为 Y、A、E、B、F、H、C 7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。
所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。
根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。
如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。
所以电机在运行中，温度是寿命的主要因素之一。
二、IP防护等级 IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC （INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。
将灯具依其防尘防湿气之特性加以分级。
这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。
表一：第一个标示特性号码（数字）所指的防护程度[-S第一个标示数字防护等级定义0 没有防护对外界的人或物无特殊防护1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到灯具内部的零件。
防止较大尺寸（直径大于50mm）的外物侵入。
2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。
电机的防护等级

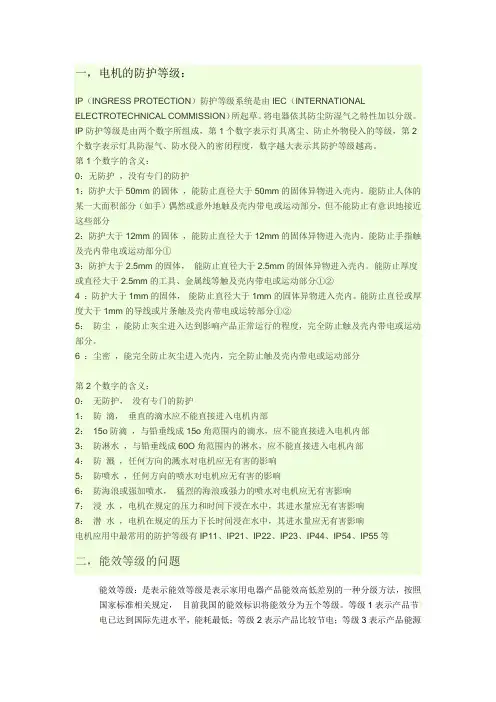

一，电机的防护等级：IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。
将电器依其防尘防湿气之特性加以分级。
IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
第1个数字的含义：0：无防护，没有专门的防护1：防护大于50mm的固体，能防止直径大于50mm的固体异物进入壳内。
能防止人体的某一大面积部分（如手）偶然或意外地触及壳内带电或运动部分，但不能防止有意识地接近这些部分2：防护大于12mm的固体，能防止直径大于12mm的固体异物进入壳内。
能防止手指触及壳内带电或运动部分①3：防护大于2.5mm的固体，能防止直径大于2.5mm的固体异物进入壳内。
能防止厚度或直径大于2.5mm的工具、金属线等触及壳内带电或运动部分①②4 ：防护大于1mm的固体，能防止直径大于1mm的固体异物进入壳内。
能防止直径或厚度大于1mm的导线或片条触及壳内带电或运转部分①②5：防尘，能防止灰尘进入达到影响产品正常运行的程度，完全防止触及壳内带电或运动部分。
6 ：尘密，能完全防止灰尘进入壳内，完全防止触及壳内带电或运动部分第2个数字的含义：0：无防护，没有专门的防护1：防滴，垂直的滴水应不能直接进入电机内部2：15o防滴，与铅垂线成15o角范围内的滴水，应不能直接进入电机内部3：防淋水，与铅垂线成60O角范围内的淋水，应不能直接进入电机内部4：防溅，任何方向的溅水对电机应无有害的影响5：防喷水，任何方向的喷水对电机应无有害的影响6：防海浪或强加喷水，猛烈的海浪或强力的喷水对电机应无有害影响7：浸水，电机在规定的压力和时间下浸在水中，其进水量应无有害影响8：潜水，电机在规定的压力下长时间浸在水中，其进水量应无有害影响电机应用中最常用的防护等级有IP11、IP21、IP22、IP23、IP44、IP54、IP55等二，能效等级的问题能效等级：是表示能效等级是表示家用电器产品能效高低差别的一种分级方法，按照国家标准相关规定，目前我国的能效标识将能效分为五个等级。
绝缘等级和防护等级
绝缘等级与防护等级一、绝缘等级1、电机绝缘等级划分依据就是按电动机所用绝缘材料的允许极限温度划分的。
有Y、A、E、B、F、H、C等几个等级,各级的允许极限温度如下表。
所谓允许极限温度就是指电机绝缘材料的允许最高工作温度,它反应绝缘材料的耐热性能。
2、表:绝缘材料的绝缘等级允许极限温度绝缘材料按耐热能力分为 Y、A、E、B、F、H、C 7个等级,其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。
所谓绝缘材料的极限工作温度,系指电机在设计预期寿命内,运行时绕组绝缘中最热点的温度。
根据经验,A级材料在105℃、B级材料在130℃的情况下寿命可达10年,但在实际情况下环境温度与温升均不会长期达设计值,因此一般寿命在15～20年。
如果运行温度长期超过材料的极限工作温度,则绝缘的老化加剧,寿命大大缩短。
所以电机在运行中,温度就是寿命的主要因素之一。
二、IP防护等级IP(INTERNATIONAL PROTECTION)防护等级系统就是由IEC(INTERNATIONAL ELECTROTECHNICAL COMMISSION)所起草。
将灯具依其防尘防湿气之特性加以分级。
这里所指的外物含工具,人的手指等均不可接触到灯具内之带电部分,以免触电。
IP防护等级就是由两个数字所组成,第1个数字表示灯具离尘、防止外物侵入的等级,第2个数字表示灯具防湿气、防水侵入的密闭程度,数字越大表示其防护等级越高,两个标示数字所表示的防护等级如表一及表二。
表一:防护程度防护等级定义0 没有防护对外界的人或物无特殊防护1 防止大于50mm的固体物体侵入防止人体(如手掌)因意外而接触到灯具内部的零件。
防止较大尺寸(直径大于50mm)的外物侵入。
2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸(直径大12mm)的外物侵入。
3 防止大于2.5mm的固体物体侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
绝缘等级和防护等级
绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、升高的限度。
中文名绝缘等级外文名Insulation Level绝缘温度等级A级 E级 B级最高允许温度105 120 130绕组温升限值60 75 80目录温度等级A级 E级B级 F级 H级 C级 N级 R级最高温度105 120 130 155 180 200 220 240（℃）绕组温升限值60 75 80 105 125 135 150 170（K）性能参考温度80 95 100 120 145 155 170 190（℃）在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
备注编辑根据GB 755-2008，F级绝缘下绕组温升限制应为105K，而不是100K。
一般电机的绝缘等级较多采用E级和B级绝缘。
词条标签：自然学科，科技，理学，工业产品，仪器IP防护等级ELECTROTECHNICAL COMMISSION）所起草，将电器依其防尘防湿气之特性加以分级。
这里所指的外物含工具，人的手指等均不可接触到电器内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第1湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
[1]中文名IP防护等级外文名INGRESS PROTECTION起草IEC组成两个数字第一个数字电器防尘、防止外物侵入的等级第二个数字电器防湿气、防水侵入的密闭程度特点数字越大表示其防护等级越高目录IP防护等级表示方法概述编辑防护等级多以IP后跟随两个数字来表述，数字用来明确防护的防止危险A手背B手指C工具D金属线专门信息H高压设备M 做防水试验时试样运行S 做防水试验时试样静止W气候条件IP试验编辑范围防水试验包括第二位特征数字为1至8，即防护等级代码为IPX1至IPX8。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机的绝缘等级和防护等级划分
一.绝缘等级
电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级E级B级F级H级
最高允许温度（℃）105 120 130 155 180
绕组温升限值（K）60 75 80 100 125
性能参考温度（℃）80 95 100 120 145
在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。
因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。
二.防护等级
1. 电机外壳防护等级
《电机外壳防护分级》；IEC34-5
第一种防护：防止人体触及或接近壳内带电部分和触及壳内转动部件（光滑的旋转轴和类似部件除外），以及防止固体异物进入电机。
第二种防护：防止由于电机进水而引起的有害影响。
代号IP xx，含义见下表。
第一位表征数字
第一位表征数字防护等级
简述含义
0 无防护电机无专门防护
1 防护大于50mm固体电机能防止大面积的人体（如手）偶然或意外地触及或接近壳内带电或转动部件（但不能防止故意接触）
能防止直径大于50mm的固体异物进入壳体
2 防护大于12mm固体电机能防止手指或长度不超过80mm的类似物体触及或接近壳内带电或转动部件
能防止直径大于12mm的固体异物进入壳体
3 防护大于固体电机能防止直径大于的工具或导线触及或接近壳内带电或转动部件
能防止直径大于的固体异物进入壳体
4 防护大于1mm固体电机能防止直径或厚度大于1mm的导线或片条触及或接近壳内带电或转动部件
能防止直径大于1mm的固体异物进入壳体
5 防尘电机能防止触及或接近壳内带电或转动部件
进尘量不足以影响电机的正常运行
6 尘密完全防止外物侵入，且可完全防止灰尘进入
第二位表征数字
第二位表征数字防护等级
简述含义
0 无防护电机无专门防护
1 防滴电机垂直滴水应无有害影响
2 15°防滴电机当电机从正常位置向任何方向倾斜15°以内任一角度时，垂直滴水应无有害影响
3 防淋水电机与垂直线成60°角范围内的淋水无有害影响
4 防溅水电机承受任何方向的溅水无有害影响
5 防喷水电机承受任何方向的喷水无有害影响
6 防海浪电机承受猛烈的海浪冲击或强烈喷水时，电机的进水量应不达到有害的程度
7 防浸水电机当电机浸如规定压力的水中经规定的时间后，电机的进水量应不达到有害的程度
8 潜水电机电机在制造厂规定的条件下能长期潜水。
电机一般为水密型，但对某些类型的电机也可允许水进入，但应不达到有害的程度
单表征数字：IP x5或IP5x
2. 低压电器的外壳防护等级
《低压电器外壳防护等级》（International Protection）IP xx
第一位数字表示防止固体异物进入壳体内或触及壳内带电或运动部分的程度，第二位数字表示防止液体进入壳内的程度。
当只需用一位数字表示某一防护等级时，被省略的数字可用“x”代替。
如对防护内容需要加以说明，可用补充字母表示
W：表示可在特定的气候条件下使用的外壳防护等级
N：表示可在特定的尘埃环境下使用的外壳防护等级（放在第二位数字后）
L：表示可在规定的条件下，放在固体异物或试验探针触及壳内带电部分后运转部件使用的外壳防护等级（放在第一位数字2、3或4的后面）
低压电器常用的外壳防护等级
第一位表征数字及后缀字母第二位表征数字
0 1 2 3 4 5 6 7 8
防护等级IP
0 IP00
1 IP10 IP11 IP12
2L IP2L0 IP2L1 IP2L2 IP2L3
3 IP30 IP31 IP32 IP33 IP34
3L IP3L0 IP3L1 IP3L2 IP3L3
4 IP40 IP41 IP42 IP43 IP44
4L IP4L0 IP4L1 IP4L2 IP4L3
5 IP50 IP54 IP55
6 IP60 IP65 IP66 IP6
7 IP68
第一位表征数字及其补充字母含义
第一位表征数字及后缀字母表征符号防护等级
简述含义
0 IP0X 无防护电机无专门防护
1 IP1X 防护大于50mm固体异物能防止大面积的人体（如手）偶然或意外地触及或接近壳内带电或转动部件（但不能防止故意接触）
能防止直径大于50mm的固体异物进入壳体
2L IP2LX 防护大于固体异物能防止手指或长度不超过80mm的类似物体触及或接近壳内带电或转动部件
能防止直径大于的固体异物进入壳体
3 IP3X 防护大于固体能防止直径大于的工具或导线触及或接近壳内带电或转动部件
3L IP3LX 防护大于固体异物和防止的探针触及防护直径大于固体异物进入壳体和防止长度不大于100mm直径为的探针触及壳内带电或转动部件。
