电机防护等级标准
电机IP等级详解
电机的防护等级电机防护等级（第一位数字）的分级和定义防护等级第一位数简称定义0 无防护没有专门的防护。
1 防护大于50mm的固体能防止直径大于50mm的固体异物进入壳内。
能防止人体的某一大面积部分（如手）偶然或意外地触及壳内带电或运动部分，但不能防止有意识地接近这些部分。
2 防护大于12mm的固体能防止直径大于12mm的固体异物进入壳内。
能防止手指触及壳内带电或运动部分。
3 防护大于2.5mm的固体能防止直径大于2.5mm的固体异物进入壳内。
能防止厚度或直径大2.5mm的工具、金属线等触及壳内带电或运动部分。
4 防护大于1mm的固体能防止直径大于1mm的固体异物进入壳内。
能防止直径或厚度大于1mm的导线或片条触及壳内带电或运转部分。
5 防尘能防止灰尘进入达到影响产品正常运行的程度，完全防止触及壳内带电或运动部分。
6 尘密能完全防止灰尘进入壳内，完全防止触及壳内带电或运动部分。
电机防护等级（第二位数字）的分级和定义防护等级第二位数简称定义0 无防护没有专门的防护。
1 防滴垂直的滴水应不能直接进入电机内部。
2 15o防滴与铅垂线成15o角范围内的滴水，应不能直接进入电机内部。
3 防淋水与铅垂线成60O角范围内的淋水，应不能直接进入电机内部。
4 防溅任何方向的溅水对电机应无有害的影响。
5 防喷水任何方向的喷水对电机应无有害的影响，标准为1米处。
6 防海浪或强加喷水猛烈的海浪或强力的喷水对电机应无有害影响。
7 浸水电机在规定的压力和时间下浸在水中，其进水量应无有害影响。
8 潜水电机在规定的压力下长时间浸在水中，其进水量应无有害影响。
电机常用的防护等级有IP23、IP44、IP54、IP55、IP56、IP65。
电动机防护等级标准
电动机防护等级标准
电动机防护等级标准分为两大类：
第一类是防止人体接触及运动部分，具体分为6个等级：●0级：无防护，没有专门的防护。
●1级：能防止直径大于50mm的固体异物进入壳内，能防止人体
的某一大面积部分（如手）偶然或意外地触及壳内带电或运动部分，但不能防止有意识地接近这些部分。
●2级：能防止直径大于12mm的固体异物进入电机工作区域或运
动部分。
●3级：能防止直径大于2.5mm的固体异物进入电机工作区域或运
动部分。
●4级：能防止直径大于1mm的固体异物进入电机工作区域或运动
部分。
●5级：防尘，能防止大量灰尘进入电机工作区域，注意，并不能
完全防止灰尘进入，只能保证灰尘进入量不足以影响电机正常运行工作。
●6级：尘密，能完全防止灰尘进入电机，更好的保证了电机的运
行和寿命。
第二类是防止水进入电机内部，具体分为8个等级：
●0级：无防护。
●2级：能防止150度的滴水不对电机造成有害影响。
●3级：能防止600度的滴水不对电机造成有害影响，也就是淋水
不会对电机造成影响。
●4级：能防止溅水对电机无有害影响。
●5级：能防止喷射水对电机无有害影响。
●6级：能防止海水海浪或强力喷水对电机无有害影响。
●7级：能防止浸水状态下对电机无有害影响。
●8级：能防止在一定压力下浸水对电机无有害影响。
以上是电动机防护等级标准的分类及具体内容。
在选择和使用电动机时，请遵循相关标准和规定，以确保电动机的安全和正常运行。

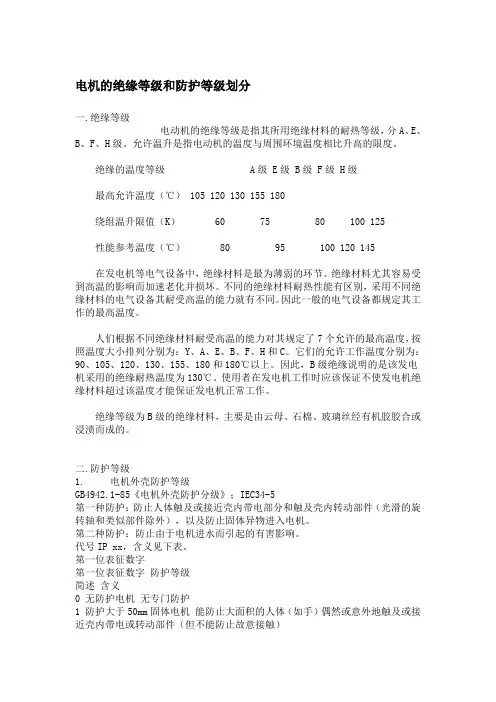

电机的绝缘等级和防护等级划分
电机的绝缘等级和防护等级划分一.绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级 A级 E级 B级 F级 H级最高允许温度（℃） 105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃） 80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。
因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。
二.防护等级1. 电机外壳防护等级GB4942.1-85《电机外壳防护分级》；IEC34-5第一种防护：防止人体触及或接近壳内带电部分和触及壳内转动部件（光滑的旋转轴和类似部件除外），以及防止固体异物进入电机。
第二种防护：防止由于电机进水而引起的有害影响。
代号IP xx，含义见下表。
第一位表征数字第一位表征数字防护等级简述含义0 无防护电机无专门防护1 防护大于50mm固体电机能防止大面积的人体（如手）偶然或意外地触及或接近壳内带电或转动部件（但不能防止故意接触）能防止直径大于50mm的固体异物进入壳体2 防护大于12mm固体电机能防止手指或长度不超过80mm的类似物体触及或接近壳内带电或转动部件能防止直径大于12mm的固体异物进入壳体3 防护大于2.5mm固体电机能防止直径大于2.5mm的工具或导线触及或接近壳内带电或转动部件能防止直径大于2.5mm的固体异物进入壳体4 防护大于1mm固体电机能防止直径或厚度大于1mm的导线或片条触及或接近壳内带电或转动部件能防止直径大于1mm的固体异物进入壳体5 防尘电机能防止触及或接近壳内带电或转动部件进尘量不足以影响电机的正常运行6 尘密完全防止外物侵入，且可完全防止灰尘进入第二位表征数字第二位表征数字防护等级简述含义0 无防护电机无专门防护1 防滴电机垂直滴水应无有害影响2 15°防滴电机当电机从正常位置向任何方向倾斜15°以内任一角度时，垂直滴水应无有害影响3 防淋水电机与垂直线成60°角范围内的淋水无有害影响4 防溅水电机承受任何方向的溅水无有害影响5 防喷水电机承受任何方向的喷水无有害影响6 防海浪电机承受猛烈的海浪冲击或强烈喷水时，电机的进水量应不达到有害的程度7 防浸水电机当电机浸如规定压力的水中经规定的时间后，电机的进水量应不达到有害的程度8 潜水电机电机在制造厂规定的条件下能长期潜水。

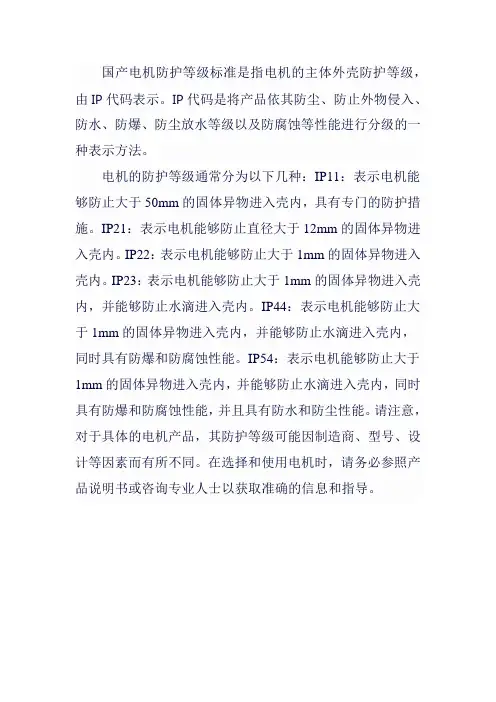

国产电机防护等级标准
国产电机防护等级标准是指电机的主体外壳防护等级，由IP代码表示。
IP代码是将产品依其防尘、防止外物侵入、防水、防爆、防尘放水等级以及防腐蚀等性能进行分级的一种表示方法。
电机的防护等级通常分为以下几种：IP11：表示电机能够防止大于50mm的固体异物进入壳内，具有专门的防护措施。
IP21：表示电机能够防止直径大于12mm的固体异物进入壳内。
IP22：表示电机能够防止大于1mm的固体异物进入壳内。
IP23：表示电机能够防止大于1mm的固体异物进入壳内，并能够防止水滴进入壳内。
IP44：表示电机能够防止大于1mm的固体异物进入壳内，并能够防止水滴进入壳内，同时具有防爆和防腐蚀性能。
IP54：表示电机能够防止大于1mm的固体异物进入壳内，并能够防止水滴进入壳内，同时具有防爆和防腐蚀性能，并且具有防水和防尘性能。
请注意，对于具体的电机产品，其防护等级可能因制造商、型号、设计等因素而有所不同。
在选择和使用电机时，请务必参照产品说明书或咨询专业人士以获取准确的信息和指导。

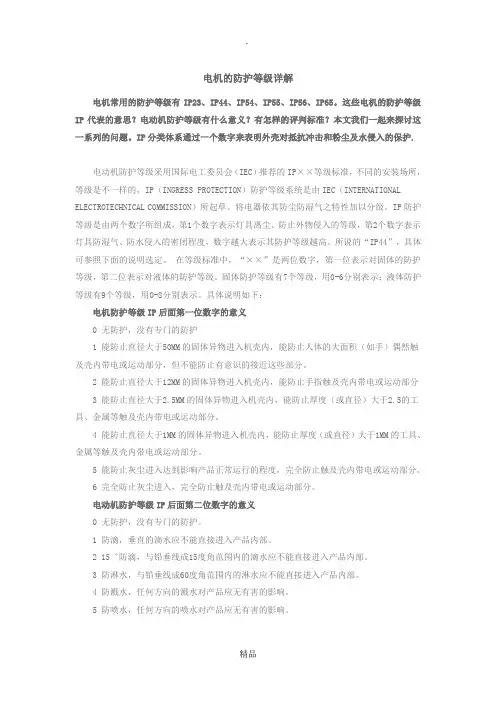

电机的防护等级详解
电机的防护等级详解电机常用的防护等级有IP23、IP44、IP54、IP55、IP56、IP65。
这些电机的防护等级IP代表的意思？电动机防护等级有什么意义？有怎样的评判标准？本文我们一起来探讨这一系列的问题。
IP分类体系通过一个数字来表明外壳对抵抗冲击和粉尘及水侵入的保护.电动机防护等级采用国际电工委员会（IEC）推荐的IP××等级标准，不同的安装场所，等级是不一样的，IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。
将电器依其防尘防湿气之特性加以分级。
IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
所说的“IP44”，具体可参照下面的说明选定。
在等级标准中，“××”是两位数字，第一位表示对固体的防护等级，第二位表示对液体的防护等级。
固体防护等级有7个等级，用0-6分别表示；液体防护等级有9个等级，用0-8分别表示。
具体说明如下：电机防护等级IP后面第一位数字的意义0 无防护，没有专门的防护1 能防止直径大于50MM的固体异物进入机壳内，能防止人体的大面积（如手）偶然触及壳内带电或运动部分，但不能防止有意识的接近这些部分。
2 能防止直径大于12MM的固体异物进入机壳内，能防止手指触及壳内带电或运动部分3 能防止直径大于2.5MM的固体异物进入机壳内，能防止厚度（或直径）大于2.5的工具、金属等触及壳内带电或运动部分。
4 能防止直径大于1MM的固体异物进入机壳内，能防止厚度（或直径）大于1MM的工具、金属等触及壳内带电或运动部分。
5 能防止灰尘进入达到影响产品正常运行的程度，完全防止触及壳内带电或运动部分。
6 完全防止灰尘进入，完全防止触及壳内带电或运动部分。
电机防护等级
01电机防护等级（第一位数字）的分级和定义防护等级（第一位数字）简称定义020 无防护没有专门的防护031 防护大于50mm的固体能防止直径大于50mm的固体异物进入壳内。
能防止人体的某一大面积部分（如手）偶然或意外地触及壳内带电或运动部分，但不能防止有意识地接近这些部分042 防护大于12mm的固体能防止直径大于12mm的固体异物进入壳内。
能防止手指触及壳内带电或运动部分①053 防护大于2.5mm的固体能防止直径大于2.5mm的固体异物进入壳内。
能防止厚度或直径大于2.5mm的工具、金属线等触及壳内带电或运动部分①②064 防护大于1mm的固体能防止直径大于1mm的固体异物进入壳内。
能防止直径或厚度大于1mm的导线或片条触及壳内带电或运转部分①②075 防尘能防止灰尘进入达到影响产品正常运行的程度，完全防止触及壳内带电或运动部分。
086 尘密能完全防止灰尘进入壳内，完全防止触及壳内带电或运动部分①?①对用同轴外风扇冷却的电机，风扇的防护应能防止其风叶或轮辐被手触及，在出风口，手插入时，其直径为50mm的护板不能通过。
②不包括泄水孔，泄水孔应不低于2级的规定。
09电机防护等级（第二位数字）的分级和定义防护等级(第二位数字) 简称定? ?? ???义100 无防护没有专门的防护111 防滴垂直的滴水应不能直接进入电机内部122 15o防滴与铅垂线成15o角范围内的滴水，应不能直接进入电机内部133 防淋水与铅垂线成60O角范围内的淋水，应不能直接进入电机内部144 防溅任何方向的溅水对电机应无有害的影响155 防喷水任何方向的喷水对电机应无有害的影响166 防海浪17或强加喷水猛烈的海浪或强力的喷水对电机应无有害影响187 浸水电机在规定的压力和时间下浸在水中，其进水量应无有害影响198 潜水电机在规定的压力下长时间浸在水中，其进水量应无有害影响?电机最常用的防护等级有IP11、IP21、IP22、IP23、IP44、IP54、IP55等。
电机的防护等级
IPOO:代表对设备没有防护的要求；第一位数字：IP1X:代表直径为50mm的球形试具无法进入空隙进入产品内部；IP2X:代表直径为12.5mm的球形物体无法透过产品空隙；IP3X:代表直径2.5mm的物体试具无法透过产品空隙；IP4X:直径为1mm的金属线不能透过产品空隙并影响危险部件；IP5X:放置于沙尘箱中，开盖检查产品内部无灰尘进入，若有些许不影响产品性能也能判定负荷标准要求；IP6X:产品需抽负压，放置沙尘箱中，开盖检查，属尘密，不能有灰尘进入判定为符合标准要求；第二位数字：防水试验IPX1:代表垂直滴水，垂直方向滴水没有影响，水流量1mm/min,试验10min; IPX2：15度滴水，当外壳的各垂直面在15度范围内倾斜，垂直滴水应无有害影响,水流量为3mm/min,每个倾斜位置2.5min；IPX3：淋水试验，各垂直面在60度范围内淋雨，无有害影响,水流量10L/min,试验时间10min；IPX4：溅水，向外壳各方向溅水无影响,各垂直面在180度范围内淋雨,水流量10L/min,试验时间10min；IPX5：喷水，向外壳各方向喷水无影响,水流量12.5L/min,试验时间3min；IPX6：猛烈喷水，向外壳各方向强烈喷水无有害影响，水流量为100L/min,试验时间为3min；IPX7：短时间浸水，浸入规定压力的水中经规定的时间后外壳浸水量不至于达到有害程度,放置于一个潜水箱中，一般深度1米，试验时间为30min；IPX8：连续浸水，生产厂和用户协商浸水的深度和时间。
区别如下表：6 充砂型q GB3836.7 危险物质与点火源隔开Zone1,Zone27 无火花型n GB3836.8 设法防止产生点火源Zone28 浇封型m GB3836.9 设法防止产生点火源Zone1,Zone29 气密型h GB3836.10 设法防止产生点火源 Zone1,Zone2。
电机的防护等级
一，电机的防护等级：IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。
将电器依其防尘防湿气之特性加以分级。
IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
第1个数字的含义：0：无防护，没有专门的防护1：防护大于50mm的固体，能防止直径大于50mm的固体异物进入壳内。
能防止人体的某一大面积部分（如手）偶然或意外地触及壳内带电或运动部分，但不能防止有意识地接近这些部分2：防护大于12mm的固体，能防止直径大于12mm的固体异物进入壳内。
能防止手指触及壳内带电或运动部分①3：防护大于2.5mm的固体，能防止直径大于2.5mm的固体异物进入壳内。
能防止厚度或直径大于2.5mm的工具、金属线等触及壳内带电或运动部分①②4 ：防护大于1mm的固体，能防止直径大于1mm的固体异物进入壳内。
能防止直径或厚度大于1mm的导线或片条触及壳内带电或运转部分①②5：防尘，能防止灰尘进入达到影响产品正常运行的程度，完全防止触及壳内带电或运动部分。
6 ：尘密，能完全防止灰尘进入壳内，完全防止触及壳内带电或运动部分第2个数字的含义：0：无防护，没有专门的防护1：防滴，垂直的滴水应不能直接进入电机内部2：15o防滴，与铅垂线成15o角范围内的滴水，应不能直接进入电机内部3：防淋水，与铅垂线成60O角范围内的淋水，应不能直接进入电机内部4：防溅，任何方向的溅水对电机应无有害的影响5：防喷水，任何方向的喷水对电机应无有害的影响6：防海浪或强加喷水，猛烈的海浪或强力的喷水对电机应无有害影响7：浸水，电机在规定的压力和时间下浸在水中，其进水量应无有害影响8：潜水，电机在规定的压力下长时间浸在水中，其进水量应无有害影响电机应用中最常用的防护等级有IP11、IP21、IP22、IP23、IP44、IP54、IP55等二，能效等级的问题能效等级：是表示能效等级是表示家用电器产品能效高低差别的一种分级方法，按照国家标准相关规定，目前我国的能效标识将能效分为五个等级。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机防护等级标准
1、电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级E级B级F级H级
最高允许温度（℃）105 120 130 155 180
绕组温升限值（K）60 75 80 100 125
性能参考温度（℃）80 95 100 120 145
在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。
因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。
IP防护等级说明
防护等级IP54，IP为标记字母，数字5为第一标记数字，4为第二标记数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级；防水试验1、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。
2、各种等级的防水试验内容
（1）IPX1方法名称：垂直滴水试验，试验设备：滴水试验装置及其试验方法。
试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm。
试验条件：滴水量为10.5mm/min；试验持续时间：10min；
（2）IPX2方法名称：倾斜15°滴水试验；
（3）IPX3方法名称：淋水试验；
（4）IPX4方法名称：溅水试验；
（5）IPX5方法名称：喷水试验；
（6）IPX6方法名称：强烈喷水试验；
（7）IPX7方法名称：短时浸水试验；
（8）IPX8方法名称:持续潜水试验；。
