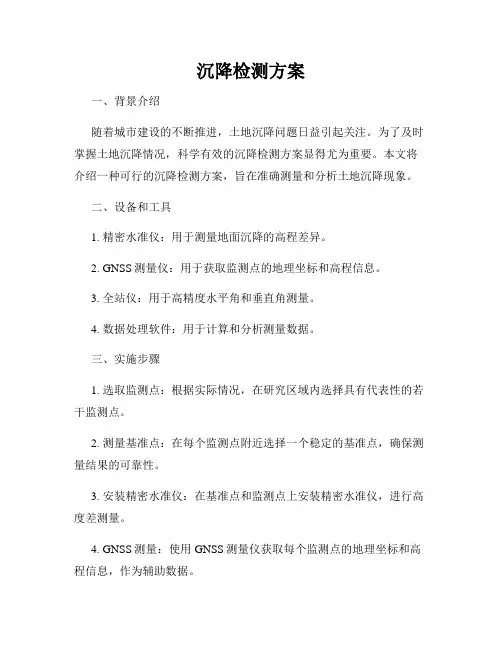

沉降检测方案
沉降检测方案一、背景介绍随着城市建设的不断推进，土地沉降问题日益引起关注。
为了及时掌握土地沉降情况，科学有效的沉降检测方案显得尤为重要。
本文将介绍一种可行的沉降检测方案，旨在准确测量和分析土地沉降现象。
二、设备和工具1. 精密水准仪：用于测量地面沉降的高程差异。
2. GNSS测量仪：用于获取监测点的地理坐标和高程信息。
3. 全站仪：用于高精度水平角和垂直角测量。
4. 数据处理软件：用于计算和分析测量数据。
三、实施步骤1. 选取监测点：根据实际情况，在研究区域内选择具有代表性的若干监测点。
2. 测量基准点：在每个监测点附近选择一个稳定的基准点，确保测量结果的可靠性。
3. 安装精密水准仪：在基准点和监测点上安装精密水准仪，进行高度差测量。
4. GNSS测量：使用GNSS测量仪获取每个监测点的地理坐标和高程信息，作为辅助数据。
5. 全站仪测量：在每个监测点上使用全站仪进行水平和垂直角的测量，获取三维坐标信息。
6. 数据处理：将测量数据导入数据处理软件，进行数据处理和分析，计算各监测点的沉降量。
7. 结果分析：根据分析结果，评估土地沉降程度及趋势，提出相应的应对措施。
四、数据处理和分析1. 高程差测量数据处理：将精密水准仪测量得到的高程差数据进行精确的计算和校正，得出准确的沉降量。
2. GNSS数据处理：将GNSS测量仪获取的地理坐标和高程信息与水准仪数据进行比对和纠正，提高测量结果的可靠性。
3. 全站仪数据处理：将全站仪测量得到的角度和距离数据进行计算，得出各监测点的三维坐标信息。
4. 沉降量计算：根据不同监测点的高程和坐标信息，计算出各点的沉降量，并将数据整理成图表形式以便分析。
五、结果分析和应对措施1. 结果分析：根据沉降检测结果，分析土地沉降程度及趋势，确定是否存在沉降速度加快等问题。
2. 应对措施：针对检测结果，制定相应的土地沉降治理和修复方案，如强化基础加固、地下水调控等。
六、总结通过使用精密水准仪、GNSS测量仪和全站仪等设备，结合数据处理和分析工具，本文提出了一种科学有效的沉降检测方案。
沉降观测专项方案
沉降观测专项方案
一、背景与目的
1.1背景
随着经济的高速发展，城市的不断扩大，对地下水环境的污染、地质
病害（沉降）的损害也随之出现，而沉降是城市的地质病害中最常见的一种，地下水井开发、排水网落槽等均会造成沉降损害。
因此，对沉降现象
的定量观测及分析，对做好安全防范、精准治理具有重要意义。
1.2目的
为了保证城市地质环境的可持续发展，结合城市地下水环境的演变特
点及社会经济的发展趋势，制定观测方案，以便定量观测和评估沉降现象，及早发现和解决潜在问题。
二、观测内容
2.1现场勘察
现场调查工作是进行沉降观测的基础，其主要内容有：
（1）地貌工作：通过现场调查建立基础资料，了解目标区域的地貌
地质特征，主要将进行地形分析、地质构造分析等。
（2）地下水工作：了解地下水斜面深度、倾角、渗透率、瞬间渗透
率等物理参数，推测沉降潜在规律和影响因素。
（3）土地利用及建筑物工作：对土地利用和建筑物类型等进行分析，以便确定沉降影响范围、潜在程度等。
2.2数据采集
为了更好地实现沉降的定量观测与分析。

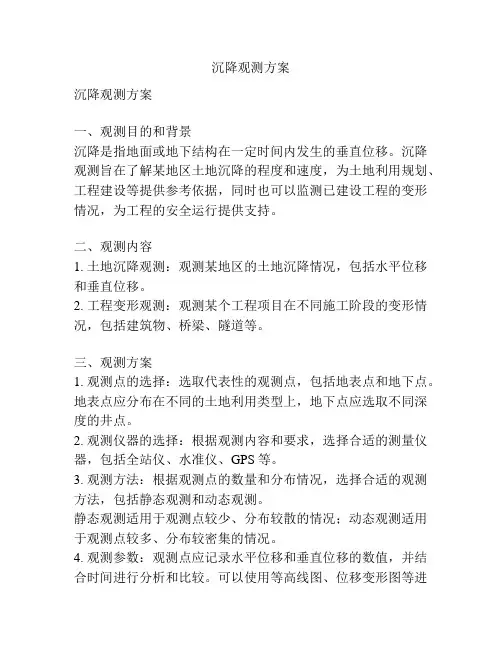

沉降观测方案
沉降观测方案沉降观测方案一、观测目的和背景沉降是指地面或地下结构在一定时间内发生的垂直位移。
沉降观测旨在了解某地区土地沉降的程度和速度，为土地利用规划、工程建设等提供参考依据，同时也可以监测已建设工程的变形情况，为工程的安全运行提供支持。
二、观测内容1. 土地沉降观测：观测某地区的土地沉降情况，包括水平位移和垂直位移。
2. 工程变形观测：观测某个工程项目在不同施工阶段的变形情况，包括建筑物、桥梁、隧道等。
三、观测方案1. 观测点的选择：选取代表性的观测点，包括地表点和地下点。
地表点应分布在不同的土地利用类型上，地下点应选取不同深度的井点。
2. 观测仪器的选择：根据观测内容和要求，选择合适的测量仪器，包括全站仪、水准仪、GPS等。
3. 观测方法：根据观测点的数量和分布情况，选择合适的观测方法，包括静态观测和动态观测。
静态观测适用于观测点较少、分布较散的情况；动态观测适用于观测点较多、分布较密集的情况。
4. 观测参数：观测点应记录水平位移和垂直位移的数值，并结合时间进行分析和比较。
可以使用等高线图、位移变形图等进行展示和分析。
5. 观测频率：观测可根据需要选择连续观测、定期观测或不定期观测，以掌握沉降情况的演变趋势。
四、观测数据的处理和分析1. 观测数据的整理和存档：将观测所得的原始数据进行整理和存档，包括观测记录、观测数据表、观测仪器的校准报告等。
2. 观测数据的质量控制：对观测数据进行质量控制，包括数据的有效性、精确性等方面的检查和验证。
3. 观测数据的处理和分析：对观测数据进行处理和分析，包括计算沉降速度、分析沉降趋势、对比不同观测点的沉降情况等。
4. 结果的报告和分析：撰写观测报告，包括观测方案、观测数据处理方法和结果、沉降情况的分析和评价等。
五、安全注意事项1. 在进行沉降观测时，要确保观测点周围的环境安全，避免发生土壤塌陷、坍塌等事故。
2. 在使用测量仪器时，要严格按照使用说明进行操作，避免误差的产生。
中盐新干盐化有限公司XX矿区地面沉降监测方案
核工业华东二六三工程勘察院二〇一七年二月二十三日沉降监测方案工程名称: 中盐新干盐化有限公司XX矿区地面沉降监测工程地点: 吉安市新干县委托单位:中盐新干盐化有限公司编写：审核：批准：核工业华东二六三工程勘察院二〇一七年二月二十三日目录1 工程概况 (2)2 监测目的 (2)3 监测技术方案编制依据 (3)4 观测点数量与技术要求 (3)4.1沉降观测点数量 (3)4.2观测周期及观测频率 (3)5 观测实施方案 (4)5.1沉降基准点设置 (4)5.2沉降观测点的埋设 (5)5.3沉降观测方法 (6)6 观测成果及提交 (6)7 组织结构与人员投入 (7)8 仪器投入 (7)9 质量保证措施 (7)10 附录 (9)1 工程概况工程名称：中盐新干盐化有限公司XX矿区地面沉降监测；矿区地点位于新干县大洋洲镇石岐崚村和新刘家村总面积约1平方公里。
矿区位置示意图2 监测目的通过监测可获得地表沉降数据。
通过对该工程监测可以达到以下目的：（1）监视分析矿区周围土体在采矿过程中的动态变化，明确采矿活动对原始地层的影响程度及可能产生失稳的薄弱环节；（2）掌握矿区地表的受力和变形状态，并对其安全稳定性进行评价；（3）根据地质条件和采矿方法，对采矿活动影响范围内的地表沉降等监测项目预先进行估算和研究，并对附近的建（构）筑物、地下管线等可能受到影响的程度作出评估和提出处理方案，确保它们在采矿过程中处于安全的工作状态；（4）通过现场监测信息反馈和采矿中的地质调查，及时调整采矿活动和采取相应的措施。
（5）通过信息反馈进行安全预测及设计优化，在加强安全控制的同时减少投资，使工程始终处于安全可控状态，从更大程度上加强业主的风险控制。
3 监测技术方案编制依据1）《工程测量规范》(GB50026-2007)2）《建筑变形测量规范》(JGJ8-2007)3）《国家一、二等水准测量规范》（GB12897-2006）4）《全球定位系统(GPS)测量规范》(GBT_18314-2009)5）《滑坡、崩塌监测测量规范》(DZ/T 0227—2004)6）《地面沉降水准测量规范》(DZ/T 0154—1995)7）业主提供相关图纸及资料。
沉降观测方案
沉降观测方案一、方案背景沉降监测作为土木工程、建筑工程中非常重要的一部分，其主要是为了确保建筑物和结构的安全性，并评估工程的完成质量，同时能够及时发现问题并采取相应的调整措施，以减少不必要的损失。
因此，对于需要进行沉降监测的工程项目来说，制定一份合理有效的方案非常必要。
二、方案目的本方案主要的目的是为了对于某项目的区域沉降进行监测，掌握沉降变化的情况，以及及时预警发现可能存在的问题，确保建筑物的安全性，以及工程的顺利进行。
同时，为了提高沉降观测的效果，还需要对于监测方案进行科学有效的安排。
三、监测点的选择在进行监测点的选择时，主要考虑以下几个因素：1.受损风险：对于建筑物和基础设施来说，可能存在一些比较关键的结构部分或者是设备，这些部分受损风险较高，对于这些部分的沉降监测非常重要。
2.施工和使用条件：施工和使用条件是需要考虑的另一个重要因素，根据项目的不同，可能会需要考虑周边环境、温度变化、湿度变化、地基压力变化等等因素，以确保监测精度和检测信度。
3.专业要求：监测规范和要求也是需要考虑的重要因素，适当选择专业人员对于监测点的设定进行评估和调整。
4.经济、安全和维护成本：对于监测点的数量和质量等问题，还需要进行经济考虑，以及对于相应设备和维护事宜的综合考虑。
四、监测手段的选择在进行监测手段的选择时，主要考虑以下几个因素：1.测力点位和负荷计：根据监测点和测力点的起伏、变化和设备的特性，选择合适的负荷计和测力点位进行安装和调整。
2.引伸计和变形计等设备：同样根据监测点的特性和周边环境的变化，选择合适的引伸计和变形计等设备进行安装和调整，以确保监测数据的准确性。
3.计算机数据处理技术：对于实时采集到的数据进行处理和分析是进行监测手段选择的另一个重要因素，需要选择合适的计算机技术和软件进行数据的处理和分析，以生成可视化的报告和分析结果，提高监测数据的可视化程度和可读性。
五、监测时间和方式在进行监测时间和方式的安排时，主要考虑以下几个因素：1.监测时间和频率：监测的时间和频率也是进行监测安排的重要因素，根据项目需要，选择合适的时间和频率进行监测，以确保数据的连续性和可比性。
沉降监测方案
沉降监测方案沉降监测是对土地或建筑物进行实时、连续监测的一种方法，旨在确保土地或建筑物的安全性以及寿命的延长。
沉降监测方案是制定沉降监测工作的指导文件，包括监测设备的选择、监测点的设置、监测参数和频率的确定等内容。
下面是一个沉降监测方案的示例，供参考：一、监测目的通过沉降监测，旨在及时发现和监测土地或建筑物的沉降情况，以保障土地或建筑物的安全性和持久性。
二、监测范围本次沉降监测的范围为XXX地区的土地和建筑物。
三、监测设备本次沉降监测将使用XYZ品牌的沉降监测仪，该仪器具有高精度、自动化的特点，能够进行实时、连续监测。
四、监测点设置1. 根据现场情况，确定监测点的位置和数量。
监测点应覆盖整个土地或建筑物的区域，并考虑到不同区域的地质条件和土地或建筑物的结构特点。
2. 监测点的设置应遵循均匀分布、代表性和可比较的原则，以确保监测结果的准确性和可靠性。
3. 监测点的选择要考虑到监测设备的安装和维护的便利性，以及监测点与现场工作的安全距离。
五、监测参数和频率1. 监测参数包括土地或建筑物的沉降量、沉降速率和沉降变形。
监测参数应根据项目需求和现场情况确定。
2. 监测频率应根据监测参数的变化情况和项目的需求来决定。
对于稳定的土地或建筑物，可以选择较长的监测周期；对于变化较快的土地或建筑物，应选择较短的监测周期。
六、数据分析和报告1. 监测数据应及时上传到数据库，并进行实时分析和处理。
监测数据应包括实测值、标准差和相关统计量等。
2. 对监测数据进行统计分析，计算沉降量、沉降速率和沉降变形等参数，并与国家和行业标准进行对比和评估。
3. 生成监测报告，包括监测结果分析、沉降趋势预测和地质环境评价等内容。
监测报告应及时提交给相关部门和项目管理方。
七、安全措施1. 在安装和维护监测设备时，应严格按照操作规程进行，确保人员安全。
2. 在监测点设置时，要注意周围环境的安全性，避免发生事故。
3. 在进行数据分析和报告编制时，要仔细核对和验证数据，确保结果的准确性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
核工业华东二六三工程勘察院
二〇一七年二月二十三日
沉降监测方案
工程名称: 中盐新干盐化有限公司XX矿区地面沉降监测工程地点: 吉安市新干县
委托单位: 中盐新干盐化有限公司
编写:
审核:
批准:
核工业华东二六三工程勘察院
二〇一七年二月二十三日
目录
1 工程概况................................... 错误!未定义书签。
2 监测目的.................................... 错误!未定义书签。
3 监测技术方案编制依据 ........................ 错误!未定义书签。
4 观测点数量与技术要求 ....................... 错误!未定义书签。
4.1沉降观测点数量........................... 错误!未定义书签。
4.2观测周期及观测频率........................ 错误!未定义书签。
5 观测实施方案............................... 错误!未定义书签。
5.1沉降基准点设置........................... 错误!未定义书签。
5.2沉降观测点的埋设......................... 错误!未定义书签。
5.3沉降观测方法............................. 错误!未定义书签。
6 观测成果及提交.............................. 错误!未定义书签。
7 组织结构与人员投入 ......................... 错误!未定义书签。
8 仪器投入................................... 错误!未定义书签。
9 质量保证措施............................... 错误!未定义书签。
10 附录...................................... 错误!未定义书签。
1 工程概况
工程名称: 中盐新干盐化有限公司XX矿区地面沉降监测; 矿区地点位于新干县大洋洲镇石岐崚村和新刘家村总面积约1平方公里。
矿区位置示意图
2 监测目的
经过监测可获得地表沉降数据。
经过对该工程监测能够达到以下目的:
( 1) 监视分析矿区周围土体在采矿过程中的动态变化, 明确采矿活动对原始地层的影响程度及可能产生失稳的薄弱环节;
( 2) 掌握矿区地表的受力和变形状态, 并对其安全稳定性进行评价;
( 3) 根据地质条件和采矿方法, 对采矿活动影响范围内的地表沉降等监测项目预先进行估算和研究, 并对附近的建( 构) 筑物、地下管线等可能受到影响的程度作出评估和提出处理方案, 确保它们在采矿过程中处于安全的工作状态;
( 4) 经过现场监测信息反馈和采矿中的地质调查, 及时调整采矿活动和采取相应的措施。
( 5) 经过信息反馈进行安全预测及设计优化, 在加强安全控制的同时减少投资, 使工程始终处于安全可控状态, 从更大程度上加强业主的风险控制。
3 监测技术方案编制依据
1) 《工程测量规范》(GB50026- )
2) 《建筑变形测量规范》(JGJ8- )
3) 《国家一、二等水准测量规范》( GB12897- )
4) 《全球定位系统(GPS)测量规范》(GBT_18314- )
5) 《滑坡、崩塌监测测量规范》(DZ/T 0227— )
6) 《地面沉降水准测量规范》(DZ/T 0154—1995)
7) 业主提供相关图纸及资料。
4 观测点数量与技术要求
4.1 沉降观测点数量
本项目共埋设25个沉降监测点, 依次编号为K1-K29, 其中K3、 K9、 K21、 K22编号点废除。
4.2 观测周期及观测频率
根据设计说明及相关规范, 待基准点、监测点埋好稳固后, 进行首次监测; 以后每六个月复测一次。
监测点布设及复测周期见表一。
表一
在监测过程中如有矿区附近地面荷载突然增减, 矿区四周大量积水、长时间连续降雨均应及时增加监测次数, 当矿区突然发生大量沉降、严重不均匀沉降或较大裂缝等异常情况, 应增加监测次数, 例如进行逐日或几天一次的连续监测, 并在记录中注明这些情况, 及时向甲方、监理汇报。
具体的监测时间, 以双方的约定为准, 监测中根据矿区采矿进度及周边环境变化度作适当调整监测频率。
5 观测实施方案
5.1 沉降基准点设置
基准点是检验和直接测定监测点的依据, 要求在整个监测过程中相对稳定不变。
故须埋设在相对稳定的地方, 且离开被测目标30～50米以外的距离。
为了便于校核, 以验证基准点的稳定性, 基准点数目设定为3个。
基准点位置的选择除考虑现场的实际情况外, 还应满足以下要求:
1、设在矿区压力变形影响的范围以外;
2、应埋设在便于保护及监测时视线不受阻挡的位置;
3、埋设时应避开地下水渠和管线;
4、尽量做到安置一次仪器就能测得其与某个监测点的高差, 且视线长度最好不超过50米。
根据本项工程的实际情况, 拟在待测矿区变形外不受施工影响的地方选择三个地方建立3个监测的基准点。
本次监测选择采用深埋式基准点, 在建筑物变形范围外的空地上合适位置埋设基准点标志(如下图)。
5.2 沉降观测点的埋设
监测点是固定在矿区被测目标的测量标志, 埋设位置应保证不被矿区采矿活动影响并能长期顺利进行监测, 并能正确反映矿区的沉降情况。
根据该矿区的实际情况, 为了便于设置监测点的保护装置, 监测点宜布设在盐矿矿井口及溶腔体积上方的混凝土上, 混凝土被破坏处能够埋设水泥墩子, 选择便于监测又不易受碰撞破坏的位置埋设。
