锅炉制粉系统运行经济性分析及建议
３２
锅炉制粉系统运行经济性分析及建议
电 站 辅 机 总 第 １２９ 期 （２０１４ Ｎｏ．２）
度。但静态分离器 煤 粉 细 度 的 调 节 范 围 较 小，煤 粉 细度的均匀性较差。挡板调节式分离器在人工操作 时 比 较 繁 琐 ，除 非 煤 质 发 生 大 的 变 化 ，一 般 不 会 调 整 挡板的开度，较难适 应 我 国 目 前 煤 质 频 繁 更 换 以 满 足锅炉的运行。磨煤机的煤粉细度调节范围较窄， 不利于锅炉的燃烧，对 机 组 的 节 能 减 排 造 成 了 不 利 影响。
０ 概 述
在“十 二 五 ”规 划 中 已 提 出，需 将 我 国 的 单 位 ＧＤＰ 能耗降低１６％。为控制能源消费总量，在未来 的１５年内，中国能 源 的 发 展 将 实 行 以 煤 炭 为 主 体， 电力为中心，油气 和 新 能 源 全 面 发 展 的 战 略。 解 决 能 源 问 题 从 两 个 方 面 着 手 ，一 个 是 从 供 应 端 着 手 ，另 一个方面从用户端或需求端考虑。现今的电力设计 方 案 中 ，已 十 分 注 重 机 组 节 能 方 面 的 工 作 ，新 建 设 机 组需通过技术性和 经 济 性 比 较，将 在 运 行 系 统 中 选 择性能更佳的磨煤 机，并 在 现 行 机 组 中 开 展 了 磨 煤 机的运行优化和技术改造等工作。在常规设计中， 锅炉的中速磨煤机直吹式制粉系统的热一次风温度
例如在某６００ＭＷ 超超临界机组中，已于 ２０１３ 年１月完成热一次风加热器技术改造。采用冷一次 风 正 压 直 吹 式 制 粉 系 统 ，实 际 燃 用 高 挥 发 分 烟 煤 ，磨 煤机出口风粉温度为７５℃，磨煤机 入 口 温 度 由 此 控 制在１６０～１８０℃，而空预器出口 热 一 次 风 温 度 高 达 ３００℃，导致磨煤机 入 口 不 得 不 掺 入 大 量 冷 风，进 而 导致排烟温度升 高。 采 用 热 一 次 风 加 热 器 技 术，热 一 次 风 温 度 由 ３００℃ 降 至 ２００℃ ，大 幅 降 低 了 磨 煤 机 入口冷风的掺入 量。 改 造 完 成 后，凝 结 水 的 温 升 为 ７℃，排烟温度下降约１０℃。 同 时，引 风 机 与 增 压 风 机耗电率下降约０．２ 个 百 分 点，锅 炉 综 合 经 济 性 指 标 下 降１．５ｇ／ｋＷ·ｈ。 在 满 足 制 粉 系 统 安 全 运 行 的 前 提 下 ，节 能 效 果 明 显 。
影响锅炉运行经济性的因素分析及其治理对策
C（％ ）
4.0
表4
Δq4（％ ）
1.349
C（％ ）
7.5
Δq4（％ ）
2.530
1.0
0.337
4.5
1.518
8.0
2.698
1.5
0.506
5.0
1.686
8.5
2.867
2.0
0.675
5.5
1.855
9.0
3.035
2.5
0.843
6.0
2.024
9.5
3.204
3.0
1.012
6.5
2.192
3.1灰渣含碳量升高的原因分析及治理对策 3.1.1 煤粉细度偏粗
煤粉细度偏粗时，煤粉气流着火点升高，着火 推迟且燃尽困难，不但引起灰渣含碳量升高，同 时还引起火焰中心抬高，排烟温度升高。
煤粉偏粗的原因：
a)煤粉筛子质量不合格，煤粉细度化验数据不准确 。
目前煤粉筛质量参差不齐，要买合格厂家的产品， 推荐使用新乡540厂产品。 b)煤粉细度未按燃煤燃烧特性的差异控制 。
项目
烟煤
不同煤种煤粉细度应按下表控制:
表5
干燥无灰基挥发份（Vdaf ）
煤粉细度（R90）
Vdaf﹥20％
R90＝4﹢0.5n Vdaf
贫煤
10％﹤Vdaf﹤20％ R90＝2﹢0.5n Vdaf
无烟煤
Vdaf﹤10％
R90＝0.5n Vdaf
c)采用BBD双进双出磨，在分离器入口档扳、回粉管 、内锥锁气器堵塞时煤粉细度变粗，应对分离器 入口档扳、回粉管、内锥锁气器结构进行改造， 防止上述问题发生。
Azs ( kg·％
/MJ) 2.90 3.00 3.10 3.20 3.30 3.40 3.50 3.60 3.70 3.80 3.90 4.00
增大制粉出力_提高运行经济性
增大制粉出力,提高运行经济性Ξ王 宇,王 春(乌海热电厂,内蒙古乌海 016034) 摘 要:本文提出了影响制粉出力的因素及提高运行经济性的措施。
关键词:制粉出力;影响因素;提高出力措施 乌海热电厂2号锅炉于2005年7月安装调试移交生产以来,锅炉制粉系统就出现了不论负荷高低制粉系统出力低,运行经济性差这一现象。
针对这一问题,我厂组织本厂技术人员进行了多次试验与分析,探询2号锅炉制粉系统经济运行的最佳途径。
1 系统配置及部分参数我厂锅炉型号为:D G670 13.7—20型锅炉,为一次中间再热超高压自然循环汽包炉,呈п型布置,单炉膛,燃烧器四角布置,双切圆燃烧,固态排渣,采用容克式二分仓回转式预热器,设计为带基本负荷并可调峰的运行方式。
制粉系统采用2套钢球磨煤机中间仓储式乏气送粉系统,设计煤粉细度R90不大于22%。
钢球磨煤机型号为D TM380 720型,最大钢球装载量85t,电机功率1400k W;排粉机型号为M5—36—11ND22D,出力为18万m3 h,风压为13880Pa,设计燃用煤种为神华集团海勃湾煤矿平沟60m2洗中煤和40m2的海勃湾地方烟煤的混合煤。
2 球磨机的主要特点适应煤种广,能磨任何煤,特别是硬度大、磨损性强的煤,又能在运行中补充钢球,延长了检修周期,能长期维持一定出力可靠地工作,且单机容量大,磨制的煤粉较细,是火力发电厂主要的制粉设备;同时球磨机因本身体积大,质量大,其运行耗电量大,是火电厂能耗大户之一。
因此,增大制粉系统出力,降低制粉电耗和金属消耗,是提高制粉系统运行经济性的重要举措。
2.1 钢球大小及配比对制粉系统出力的影响不同的煤种要求钢球的直径也不同,煤质越硬,磨煤所需的撞击能量也越大,因此应采用大直径的钢球,但也应注意到,在同一钢球装载量下,钢球直径小,磨煤出力大,然而当钢球直径过小时,就会降低出力而使电耗增加。
适当的钢球直径及其配比,应通过试验并根据煤种来选定。
电厂锅炉制粉系统运行问题及优化调整措施探讨
电厂锅炉制粉系统运行问题及 优化调整措施探讨
◎ 万本 聪
电厂锅 炉 制粉 系统 以 直吹 式系 统 和 时 ， 锅炉热负荷会大幅度降低 ， 导致燃烧 围进行专项治理， 治理后进行风压试验确 中间储仓 式系统 为主 ， 利 用直吹 式制粉 系 恶化 ，锅 炉灭 火机 组会 出现非 计划停 运 。 保零漏 点启 动 。 统， 磨 煤机将煤 直接磨 成粉后 气煤混 合物 而且断煤现象发生后 ， 机组主汽温和主汽 ４ 磨煤机 可调缩孔 直管段 粉管 ｌ米 送 入锅炉 中进行燃烧 。而中间储仓式系统 压会 出现大 幅度波动 ， 影 响水冷壁 汽水分 范围以外 ，燃烧器 弯头前 后 ｌ米 范围 直 不 利 于正 常传 热 ， 时 间一 管段粉 管 ，粉管测 点位置 均 出现 了漏 粉 ， 则是将煤 磨成粉 后储存在煤 粉仓 中 ， 然后 界 面 的稳定 性 ， 则会造成水冷壁发生爆管 事故。另外 ， 需利用停炉进行贴陶瓷防磨。 利用 给 粉机将 煤 粉与 热 空气进 行 有效 混 长 ， 合， 再送入锅 炉 中进行 燃烧 。这 就要 求在 在原煤仓发生堵煤现象时 ， 还会对机组的 ５ 磨 煤机 入 口热风 道磨 损 严重 ， 需在 当堵 塞现象发 风道 内部进行 防磨 处理 ， 减少 因磨 损产生 直吹式制粉系统中， 制粉量要与锅炉燃料 经济 运行带 来较大 的影响 ，
技 术 荆与 推 广
（ 麦 扇 技 术 协 作 信 息
２ ０ １ ７ （ቤተ መጻሕፍቲ ባይዱ２ ９ ） 总 第 １ ３ ０ ｏ
在 电厂运行过程 中， 锅 炉制粉 系统发挥 着重要 的作用 ， 与 电厂稳 定的运转息息相 关。 因此在 实际工作 中， 可以通 过 对电厂锅炉制粉 系统进行优化 调整 ， 全 面提 高燃煤汽轮 发 电机组运行 的稳定性和 经济性 ， 保证 燃煤锅 炉在发 电厂 中的正常应用。 文 中分析 了电厂锅 炉 系统长期使 用过程 中易出现的 问题 ， 并进 一步对锅炉制粉 系统优化调整措施 进
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电 站 辅 机 总 第 １２９ 期 （２０１４ Ｎｏ．２）
济运行产生诸多不利影响。当磨煤机掺冷风运行 时 ，磨 煤 机 的 热 一 次 风 门 开 度 较 小 （各 台 磨 煤 机 在 不 同负荷下的 开 度 为 ２０％ ～４０％），冷 一 次 风 门 开 度 较 大 （各 台 磨 煤 机 在 不 同 负 荷 下 的 开 度 为 ５０％ ～ ６０％ ）。 热 一 次 风 门 开 度 小 造 成 了 一 定 的 节 流 损 失 ， 使得热一次风母管与磨煤机入口压差在 ３～４ｋＰａ。 在运行状态下降低 热 一 次 风 母 管 压 力，增 加 热 一 次 风门开度，将导致 磨 煤 机 入 口 温 度 难 以 控 制。 因 热 一次风门的节流损失，影响一次风机 耗 电 率 达 ０．０５ ～０．０８个百分点，并且还可能存在一 次 风 机 风 量 和 风压与一次风系统 匹 配 程 度 较 差 等 问 题，影 响 一 次 风 机 耗 电 率 ０．１５～０．２ 个 百 分 点 。
Ｅｃｏｎｏｍｙ Ａｎａｌｙｓｉｓ ａｎｄ Ｓｕｇｇｅｓｔｉｏｎ ｏｎ Ｃｏａｌ Ｐｕｌｖｅｒｉｚｉｎｇ Ｓｙｓｔｅｍ ｏｆ Ｂｏｉｌｅｒ
ＪＩＮＧ Ｃｈａｎｇ－ｃａｉ （Ｓｈｅｎｈｕａ Ｇｕｏｈｕａ Ｅｌｅｃｔｒｉｃ Ｐｏｗｅｒ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ Ｃｏ．Ｌｔｄ．，Ｂｅｉｊｉｎｇ １０００６９，Ｃｈｉｎａ）
２ 磨 煤 机 的 静 态 分 离 器 改 为 动 态 分 离 器
在锅炉制粉系 统 中，磨 煤 机 的 主 要 功 能 是 将 直 径 小于等于３８ｍｍ 的原煤研磨成约０．０７５ｍｍ 的细 煤 粉 ，供 锅 炉 燃 烧 。 磨 煤 机 采 用 挡 板 式 粗 粉 分 离 器 ， 属于静态分离器，依 靠 调 节 挡 板 角 度 来 调 节 煤 粉 细
根据对现行锅 炉 实 际 运 行 参 数 的 统 计 分 析，当 制粉系统掺 入 的 冷 风 量 达 到 一 次 风 总 量 的 ３０％ ～ ４０％时，将占锅 炉 入 炉 总 风 量 的 ７％ ～８％，导 致 排 烟温度上升 约 １０～１５℃。 这 种 状 况 将 对 锅 炉 的 经
收 稿 日 期 ：２０１３－１２－２３ 作 者 简 介 ：靖 长 财 （１９６２－）男 ，大 学 本 科 ，高 级 工 程 师 ，现 在 北 京 国 华 电 力 技 术 研 究 中 心 从 事 发 电 技 术 管 理 工 作 。
３２
锅炉制粉系统运行经济性分析及建议
电 站 辅 机 总 第 １２９ 期 （２０１４ Ｎｏ．２）
度。但静态分离器 煤 粉 细 度 的 调 节 范 围 较 小，煤 粉 细度的均匀性较差。挡板调节式分离器在人工操作 时 比 较 繁 琐 ，除 非 煤 质 发 生 大 的 变 化 ，一 般 不 会 调 整 挡板的开度，较难适 应 我 国 目 前 煤 质 频 繁 更 换 以 满 足锅炉的运行。磨煤机的煤粉细度调节范围较窄， 不利于锅炉的燃烧，对 机 组 的 节 能 减 排 造 成 了 不 利 影响。
采用动态分离 器 变 频 控 制 的 磨 煤 机，可 有 效 地 减少细煤粉在磨煤 机 内 部 的 循 环 次 数，大 大 提 高 磨 煤 机 效 率 和 磨 煤 机 能 力 ，改 善 煤 粉 细 度 ，提 高 煤 粉 的 均匀性系数，降低了 煤 粉 因 机 械 磨 制 不 完 全 的 燃 烧 损失，提高 了 燃 烧 效 率，有 利 于 提 升 锅 炉 的 运 行 效 率。
第 ３５ 卷 第 ２ 期 ２０１４ 年 ６ 月
电 站 辅 机
Ｐｏｗｅｒ Ｓｔａｔｉｏｎ Ａｕｘｉｌｉａｒｙ Ｅｑｕｉｐｍｅｎｔ
ＶｏＪｌｕ．ｎ３．５２０Ｎ１ｏ４．２
文 章 编 号 ：１６７２－０２１０（２０１４）０２－００３１－０３

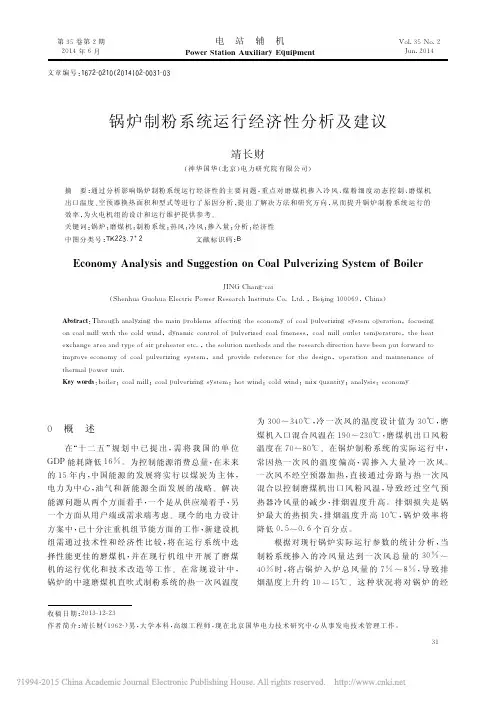

锅炉制粉系统运行经济性分析及建议
通过分析 磨 煤 机 存 在 的 磨 煤 机 出 口 风 粉 温 度 低 、热 一 次 风 节 流 损 失 大 、磨 煤 机 掺 入 冷 风 量 过 大 及 磨煤机煤粉均匀性差等问题。借鉴某些机组运行的 先进经验，对制粉系 统 的 设 计 和 技 术 改 造 提 出 一 些 建议和措施。
１ 控 制 磨 煤 机 热 一 次 风 温 度 的 方 法
图 １ 热 一 次 风 加 热 器 系 统 示 意 图 风 温 度 、回 热 系 统 及 一 次 风 机 电 耗 增 加 的 影 响 ，机 组 的 实 际 发 电 煤 耗 可 下 降１ｇ／ｋＷ·ｈ。 热 一 次 风 加 热 器主要特点是凝结 水 与 热 一 次 风 的 传 热 温 差 大，热 一次风加热器的 面 积 小，风 阻 小。 加 热 器 布 置 在 一 次风道中，无低温 腐 蚀 和 堵 灰 等 问 题，因 此，受 热 面 的管壁不需要防 腐 处 理，投 资 成 本 小。 热 一 次 风 与 凝 结 水 的 传 热 温 差 大 ，凝 结 水 温 度 的 取 值 比 较 高 ，对 回热系统的影响 小。 通 过 对 凝 结 水 量 的 调 节，可 以 根 据 煤 质 变 化 ，改 变 冷 风 量 的 掺 入 比 例 ，提 高 一 次 风 温对煤质的适应性。
靖长财
（神 华 国 华 （北 京 ）电 力 研 究 院 有 限 公 司 ）
摘 要：通过分析影响锅炉制粉系统运行经济性的主 要 问 题，重 点 对 磨 煤 机 掺 入 冷 风、煤 粉 细 度 动 态 控 制、磨 煤 机 出口温度、空预器换热面积和型式等进行了原因分析，提出了解决方法和研究方向，从 而 提 升 锅 炉 制 粉 系 统 运 行 的 效 率 ，为 火 电 机 组 的 设 计 和 运 行 维 护 提 供 参 考 。 关 键 词 ：锅 炉 ；磨 煤 机 ；制 粉 系 统 ；热 风 ；冷 风 ；掺 入 量 ；分 析 ；经 济 性 中 图 分 类 号 ：ＴＫ２２３．７＋２ 文 献 标 识 码 ：Ｂ
Ａｂｓｔｒａｃｔ：Ｔｈｒｏｕｇｈ ａｎａｌｙｚｉｎｇ ｔｈｅ ｍａｉｎ ｐｒｏｂｌｅｍｓ ａｆｆｅｃｔｉｎｇ ｔｈｅ ｅｃｏｎｏｍｙ ｏｆ ｃｏａｌ ｐｕｌｖｅｒｉｚｉｎｇ ｓｙｓｔｅｍ ｏｐｅｒａｔｉｏｎ，ｆｏｃｕｓｉｎｇ ｏｎ ｃｏａｌ ｍｉｌｌ ｗｉｔｈ ｔｈｅ ｃｏｌｄ ｗｉｎｄ，ｄｙｎａｍｉｃ ｃｏｎｔｒｏｌ ｏｆ ｐｕｌｖｅｒｉｚｅｄ ｃｏａｌ ｆｉｎｅｎｅｓｓ，ｃｏａｌ ｍｉｌｌ ｏｕｔｌｅｔ ｔｅｍｐｅｒａｔｕｒｅ，ｔｈｅ ｈｅａｔ ｅｘｃｈａｎｇｅ ａｒｅａ ａｎｄ ｔｙｐｅ ｏｆ ａｉｒ ｐｒｅｈｅａｔｅｒ ｅｔｃ．，ｔｈｅ ｓｏｌｕｔｉｏｎ ｍｅｔｈｏｄｓ ａｎｄ ｔｈｅ ｒｅｓｅａｒｃｈ ｄｉｒｅｃｔｉｏｎ ｈａｖｅ ｂｅｅｎ ｐｕｔ ｆｏｒｗａｒｄ ｔｏ ｉｍｐｒｏｖｅ ｅｃｏｎｏｍｙ ｏｆ ｃｏａｌ ｐｕｌｖｅｒｉｚｉｎｇ ｓｙｓｔｅｍ，ａｎｄ ｐｒｏｖｉｄｅ ｒｅｆｅｒｅｎｃｅ ｆｏｒ ｔｈｅ ｄｅｓｉｇｎ，ｏｐｅｒａｔｉｏｎ ａｎｄ ｍａｉｎｔｅｎａｎｃｅ ｏｆ ｔｈｅｒｍａｌ ｐｏｗｅｒ ｕｎｉｔ． Ｋｅｙ ｗｏｒｄｓ：ｂｏｉｌｅｒ；ｃｏａｌ ｍｉｌｌ；ｃｏａｌ ｐｕｌｖｅｒｉｚｉｎｇ ｓｙｓｔｅｍ；ｈｏｔ ｗｉｎｄ；ｃｏｌｄ ｗｉｎｄ；ｍｉｘ ｑｕａｎｔｉｔｙ；ａｎａｌｙｓｉｓ；ｅｃｏｎｏｍｙ
例如在某发电 厂 的 磨 煤 机 改 装 中，将 静 态 分 离 器改为动态分离器，磨煤 机 的 额 定 出力 ５０ｔ／ｈ，旋转 分离器的 转 动 频 率 分 别 在 １０ Ｈｚ、２０ Ｈｚ、３０ Ｈｚ和 ４０Ｈｚ工况下，对应的煤粉细度 Ｒ９０分别为４９．３％、 ２７．１％、１７．４％ 和 ９．０％，磨 煤 机 单 耗 分 别 为５．３９ ｋＷ·ｈ／ｔ、６．３３ｋＷ ·ｈ／ｔ、７．０７ｋＷ ·ｈ／ｔ和 ８．５５ ｋＷ·ｈ／ｔ，煤粉均匀性指 数 分 别 为 １．０８、１．１０、１．１３ 和１ 上 升 ，均 匀 性 指 数 略 微 增 加 。 经 试 验 确 定 ，当 煤 质 挥 发 分 为Ｖａｄ３０％ 时 ，煤 粉 细 度 宜 控 制 在 ２２％ ～ ２５％ ，据 此 推 荐 ，在 ５０ｔ／ｈ 煤 量 下 ，分 离 器 的 转 动 频率 为 ２３～２５Ｈｚ。 在 ４０ｔ／ｈ煤 量 下 ，分 离 器 转 动 频 率 为 ２１～２３ Ｈｚ。 因 分 离 器 转 动 频 率 对 磨 碗 差 压 、磨 煤 机 电 流 和 煤 粉 细 度 等 参 数 有 很 大 影 响 ，其 调节幅度不宜过大。
（１）调 整 空 预 器 的 旋 转 方 向 通过设备改造，将 空 预 器 旋 转 方 向 调 整 为 烟 气 →二次风→一次风。由于换热元件通过烟气侧后先 经 二 次 风 通 道 ，再 经 一 次 风 通 道 ，使 热 二 次 风 温 有 所 升高，热一次风温 下 降。 热 二 次 风 温 的 升 高 有 助 于 炉 内 的 燃 烧 ，同 时 热 一 次 风 温 下 降 ，磨 煤 机 入 口 冷 风 的掺入量相应减 少，将 使 锅 炉 的 排 烟 温 度 下 降。 根 据 相 关 经 验 ，将 锅 炉 空 预 器 的 转 向 反 转 后 ，初 步 核 算 出热一次风的温度将下降 １５～２０℃，磨 煤 机 入 口 冷 风 掺 入 量 可 减 少 约 ０．５～１ 百 分 点 （占 入 炉 总 风 量 ）， 排烟温度可下降２～３℃，机 组 发 电 煤 耗 可 下 降 ０．２ ～０．３ｇ／ｋＷ·ｈ。 改 造 空 预 器 的 转 向 时，应 对 空 预 器的密封片进行换 边 安 装，同 时 应 询 问 空 预 器 制 造 厂确认减速箱转向后运行的可靠性。 （２）安 装 热 一 次 风 道 内 的 加 热 器 热 一 次 风 道 加 热 器 的 系 统 布 置 ，如 图 １ 所 示 。 热一次风加热器的被加热工质来自机组回热系 统 的 主 凝 结 水 ，其 工 质 被 加 热 后 ，将 再 返 回 机 组 的 回 热系统，以此回收 热 一 次 风 中 多 余 的 热 量。 根 据 测 算 ，采 用 一 次 风 加 热 器 技 术 后 ，热 一 次 风 温 将 有 所 下 降，随后，可减少制 粉 系 统 冷 风 掺 入 量，增 加 热 一 次 风门开度，降低一 次 风 机 出 口 压 力。 锅 炉 的 排 烟 温 度可降低约１０℃，综合考虑一次风 加 热 器 对 热 一 次
