6位数字频率计
数字频率计目录一、设计任务书二、设计框图及整体概述三、各单元电路的设计方案及原理说明四、结果分析五、体会和总结附录一、电路设计总图附录二、50MHz变成2Hz的模块VHDL语言源程序附录三、FPGA实验开发板EP2C5T144C8芯片管脚锁定表第页一、设计任务书设计一个6位数字频率计，测量范围为000000~999999；应用QuartusII_7.2以自底向上层次化设计的方式设计电路原理图；应用FPGA实验开发板下载设计文件，实现电路的功能。
二、设计框图及整体概述1.设计框图2、主要芯片及作用T触发器：将2HZ的频率翻转成1HZ。
74192：1个74HC192能实现0~9的计数功能，6个74HC192可以连成0~999999的计数。
74374：是8位的锁存器，可以选用3个来设计24位的锁存器。
74374将计数器输出的测量数据暂时储存起来，并提供给数码管显示。
7448：是BCD—7段译码器，用来显示测量结果。
3、设计原理说明数字频率计是专门用于测量交流信号周期变化速度的一种仪器，频率的定义是每秒时间内交流信号（电压或电流）发生周期性变化的次数。
因此频率计的任务就是要在1秒钟时间内数出交流信号从低电平到高电平变化的次数，并将测得的数据通过数码管显示出来。
50MHz 时钟信号通过模块VHDL 语言源程序变成2Hz 的时钟信号，通过T 触发器将2HZ 翻转成1HZ ，1HZ 经过分频产生3个电平信号，1秒脉宽的高电平提供给计数器工作；1秒脉宽的高电平提供给锁存器工作；0.5秒脉宽的高电平用于计数器清零。
有了这三个电平信号，就可以用6片74192工作来计数000000~999999，74374用来锁存计数器输出的测量数据，再用7448译码器来显示出来。
三、各单元电路的设计方案及原理说明 1. 时钟分频模块VCCclk_50mINPUT clk_1hzOUTPUTclk1clkfenpininstPRNCLRN TQTFFinst2VCC时钟分频原理图原理：50MHz 时钟信号通过模块VHDL 语言源程序变成2Hz 的时钟信号。
将T 触发器的T 端接高电平，T 触发器则转化为T ’触发器，2HZ 的脉冲通过它变为1HZ 。
2. 时序产生模块VCCCLK_1HZINPUT EN_1SOUTPUTCLKOUTPUTCLROUTPUTPRNCLRN TQTFFinstNOTinst1NOTinst2VCCAND2inst4时序产生原理图原理：脉冲通过T ’触发器再次翻转后又变为0.5HZ ， EN 就是触发器Q 输出的脉冲，得到1秒脉宽的高电平，提供给计数模块工作； CLK 是触发器Q 输出的脉冲经过非门之后的脉冲，也得到1秒脉宽的高电平，提供给锁存模块工作； CLR 是经过非门之后的脉冲和1HZ 的脉冲经过非门之后再经过与门之后输出的脉冲 ，所以当输入的1HZ 脉冲为低电平和CLK 的脉冲为高电平时为高电平 ，得到0.5秒脉宽的高电平，用于计数器清零。
1Hz 的时钟经过分频产生以下3个电平信号：1秒脉宽的高电平，提供给计数模块工作；1秒脉宽的高电平，提供给锁存模块工作；0.5秒脉宽的高电平，用于计数器清零。
3．6位十进制计数模块VCC clk INPUT VCCenINPUT VCCclrINPUT pin_name5OUTPUT Q[3..0]OUTPUTCOUNTERD C A B CLRUP DN LDN QB BONCON QA QC QD 74192instVCCGNDAND2inst7Q[0]Q[1]Q[2]Q[3]6位十进制计数原理图原理：将74192的UP 端接脉冲（该脉冲由EN 和外来脉冲CLK 通过与门得到，当EN 和CLK 脉冲都为高电平时得到），DN 端接高电平为加法器，将CON 端接下一个74192的UP 端，进行进位。
1个74HC192能实现0~9的计数功能，取 6个74HC192可以连成0~999999的计数。
工作时，当外来脉冲停止或EN 为0，CLK 为1，CLR 为1，计数器停止计数，同时CLR 工作，数据清零。
4. 24位数据锁存模块VCCclkINPUT VCC D0[3..0]INPUT VCCD1[3..0]INPUT VCC D2[3..0]INPUT VCCD3[3..0]INPUT VCC D4[3..0]INPUT VCCD5[3..0]INPUT Q0[3..0]OUTPUTQ1[3..0]OUTPUTQ2[3..0]OUTPUT Q3[3..0]OUTPUTQ4[3..0]OUTPUT Q5[3..0]OUTPUTOCTAL D-FFD1D2D3D4D6D5OE N D8D7CLKQ2Q3Q5Q4Q6Q7Q8Q174374instOCTAL D-FFD1D2D3D4D6D5OE N D8D7CLKQ2Q3Q5Q4Q6Q7Q8Q174374inst1OCTAL D-FFD1D2D3D4D6D5OE N D8D7CLKQ2Q3Q5Q4Q6Q7Q8Q174374inst2GNDQ0[1]Q0[0]Q0[2]Q0[3]Q1[0]Q1[1]Q1[2]Q1[3]D0[0]D0[1]D0[2]D0[3]D1[0]D1[1]D1[2]D1[3]Q2[0]Q2[1]Q2[2]Q2[3]Q3[0]Q3[1]Q3[2]Q3[3]D2[0]D2[1]D2[2]D2[3]D3[0]D3[1]D3[2]D3[3]Q4[0]Q4[1]Q4[2]Q4[3]Q5[0]Q5[1]Q5[2]Q5[3]D4[0]D4[1]D4[2]D4[3]D5[0]D5[1]D5[3]D5[2]24位数据锁存原理图原理：74374是三态反相八D 锁存器，有一个被测信号输入端CLK ，OEN 是输入使能端，低电平有效，所以要接地。
由于要锁存24位，则要用3片74374锁存器，就是将6片74192输出的测量数据都锁存起来，则将74374的八个输入端分成2组。
当ＣＬＫ为高电平时锁存器工作，将数据锁定，将计数器输出的测量数据暂存起来，并提供给数码管显示。
5. 数码管译码模块VCCQ0[3..0]INPUT VCCQ1[3..0]INPUT Q1A OUTPUT Q1B OUTPUT Q1C OUTPUT Q1D OUTPUT Q1E OUTPUT Q1F OUTPUT Q1GOUTPUTQ2A OUTPUT Q2B OUTPUT Q2C OUTPUT Q2D OUTPUT Q2F OUTPUT Q2E OUTPUT Q2GOUTPUTBCD TO 7SE GA C DB RBIN BINLTN OC OE OD OF OG OB OA RBON7448instBCD TO 7SE GA C DB RBIN BINLTN OC OE OD OF OG OB OA RBON7448inst1VCCQ0[0]Q0[1]Q0[2]Q0[3]Q1[0]Q1[1]Q1[3]Q1[2]数码管译码原理图原理：７４４８是共阴数码管，高电平驱动。
LTN 是测试灯。
ＲＢＩＮ，ＢＩＮ是消影，低电平有效所以都接高电平。
频率器是要用6个共阴数码管来显示的，但开发的FPGA 实验板上有4个数码管已经配置好CD4511译码器，剩下的两个是7位二进制直接驱动的，因此只需要将锁存器输出的4位二进制数进行译码，就选用了２个7448译码器，四、结果分析各个模块分别编译成功后，新建一个文件夹，将各模块有用的文件加入新建的文件夹中。
然后重新建立工程，画出电路设计总图，编译成功后，将原理图中各个引脚与FPGA 实验开发板EP2C5T144C8芯片管脚锁定表中相符编写好，再编译一次成功后下载到实验开发板进行测试。
测试时选择不同的频率，使数码管从0~999999显示。
如果数码管显示位置与显示器位置不同，则问题可能是各模块之间连接出错，或芯片管教编错。
若显示器显示都为零，则可能是时钟分频模块或时序模块出错，或是某处引脚没编号。
五、体会和总结一周的数电课程设计课，让我学会了很多，使我更加了解了QuartusII_7.2软件的功能及使用方法，同时也加深了自己对数电专业知识方面的认识。
刚开始上课时，老师跟我们说了这门课的要求是设计一个6位数字频率计，我听了以后觉得很难，感觉无从下手。
后来照着老师的要求，先画一个设计草图，考虑好用那些芯片，再分别用QuartusII_7.2软件以自底向上层次化设计的方式设计电路的每个模块，各模块编译仿真成功后，再把每个模块连接起来，画出电路总原理图。
在老师的带领下，我经过反复的练习，终于把6位数字频率计设计好了。
通过这一周的学习，我认识到要设计一种东西，不仅需要掌握一定的知识，耐心和细心也是必不可少的。
这次课程设计，同时也加强了我们动手、思考和解决问题的能力。
附录一：电路设计总图PI N_45VCC si g nal_i n INPUTPI N_17VCCCLK50m_i n INPUTPI N_103AA0OUTPUTPI N_104AA1OUTPUTPI N_112AA2OUTPUTPI N_113AA3OUTPUTPI N_114AA4OUTPUTPI N_115AA5OUTPUTPI N_118AA6OUTPUTPI N_119BB0OUTPUTPI N_120BB1OUTPUTPI N_121BB2OUTPUTPI N_122BB3OUTPUTPI N_125BB4OUTPUTPI N_126BB5OUTPUTPI N_129BB6OUTPUTPI N_135PI N_134PI N_133PI N_132C[3..0]OUTPUTPI N_3PI N_144PI N_143PI N_142E[3..0]OUTPUTPI N_9PI N_8PI N_7PI N_4F[3..0]OUTPUTPI N_141PI N_139PI N_137PI N_136D[3..0]OUTPUTcl k_50m cl k_1hzfenpi n1_380i n stCLK_1HZ EN_1SCLKCLRshi x u_380i n st1CLKENCLRD0[3..0]D1[3..0]D2[3..0]D3[3..0]D4[3..0]D5[3..0]j i s hu_380i n st2Q0[3..0]Q1[3..0]AA0AA1AA2AA3AA4AA5AA6BB0BB1BB2BB3BB4BB5BB6yi m a_380i n st4D0[3..0]D1[3..0]D2[3..0]D3[3..0]D4[3..0]D5[3..0]cl kQ0[3..0]Q1[3..0]Q2[3..0]Q3[3..0]Q4[3..0]Q5[3..0]suocun_380i n st3C[3..0]D[3..0]E[3..0]F[3..0]AA0AA1AA2AA3AA4AA5AA6BB0BB1BB2BB3BB4BB5BB6附录二、50MHz变成2Hz的模块VHDL语言源程序library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;use ieee.std_logic_arith.all;entity clk50Mto2Hz isport (clk50M : in std_logic;clk2Hz: out std_logic);end clk50Mto2Hz;architecture aa of clk50Mto2Hz issignal count_5000: integer range 0 to 4999;signal count: integer range 0 to 2500;signal clk_10Khz,clk_2Hz :std_logic;beginprocess(clk50M)beginif clk50M'event and clk50M='1' thenif count_5000=4999 thencount_5000<=0;clk_10Khz<='0';elsecount_5000<=count_5000+1;clk_10Khz<='1';end if;end if;end process;process(clk_10Khz)beginif clk_10Khz'event and clk_10Khz='1' thenif count=2499 thencount<=0;clk_2Hz<=not clk_2Hz;elsecount<=count+1;end if;end if;end process;clk2Hz<=clk_2Hz;end aa;附录三、FPGA实验开发板EP2C5T144C8芯片管脚锁定表信号名符号FPGA引脚号信号名符号FPGA引脚号信号名符号FPGA引脚号数码管7SLED A AA0 PIN103电平开关SWSW0 PIN70J4扩展口J4-3 PIN 24 AA1 PIN104 SW1 PIN69 J4-4 PIN25 AA2 PIN 112 SW2 PIN 67 J4-5 PIN28 AA3 PIN113 SW3 PIN65 J4-6 PIN30 AA4 PIN 114 SW4 PIN64 J4-7 PIN 31 AA5 PIN 115 SW5 PIN 63 J4-8 PIN 32 AA6 PIN118 SW6 PIN21 J4-9 PIN 40数码管7SLED B BB0 PIN 119 SW7 PIN22 J4-10 PIN 41 BB1 PIN 120LED发光二极管LEDG0 PIN86 J4-11 PIN42 BB2 PIN 121 LEDG1 PIN79 J4-12 PIN 43 BB3 PIN 122 LEDG2 PIN 76 J4-13 PIN44 BB4 PIN125 LEDG3 PIN75 J4-14 PIN 45 BB5 PIN126 LEDR0 PIN74 J4-15 PIN47 BB6 PIN 129 LEDR1 PIN73 J4-16 PIN48数码管7SLED C CC0 PIN132 LEDR2 PIN72 J4-17 PIN51 CC1 PIN133 LEDR3 PIN71 J4-18 PIN52 CC2 PIN134高速D/A转换器信号DACCLK PIN101 J4-19 PIN53 CC3 PIN135 DACD7 PIN100 J4-20 PIN 55数码管7SLED D DD0 PIN136 DACD6 PIN99 J4-21 PIN 57 DD1 PIN137 DACD5 PIN97 J4-22 PIN58 DD2 PIN 139 DACD4 PIN 96 J4-23 PIN59 DD3 PIN141 DACD3 PIN94 J4-24 PIN60数码管7SLED E EE0 PIN142 DACD2 PIN 93 8Hz时钟CLK1 PIN89 EE1 PIN 143 DACD1 PIN 92 可选时钟CLKIN PIN88 EE2 PIN144 DACD0 PIN8750M时钟CLK0 PIN 17 EE3 PIN3按键KEY0 PIN91数码管7SLED F FF0 PIN 4 KEY1 PIN 90 FF1 PIN7FF2 PIN8FF3 PIN 9。
6位十进制频率计实践报告
6位十进制频率计实践报告实验目的：通过使用6位十进制频率计来测量不同信号源的频率，并探索其在实际应用中的使用情况。
实验原理：1.6位十进制频率计是一种用于测量频率的仪器，可以将输入信号的频率转换为十进制数来显示。
2.6位十进制频率计采用数字频率计数器的工作原理，其中频率信号经过频率分频器分频后，使用计数器进行计数，最后将计数结果通过数码显示器以十进制形式显示出来。
实验步骤：1.连接信号源：将信号源的输出端通过BNC线缆连接到6位十进制频率计的输入端。
2.设置分频方式：根据输入信号的频率范围，选择适当的分频方式以保证频率计能够测量到。
3.设置计数时间：根据所测信号的频率稳定性，选择适当的计数时间来提高测量精度。
4.开始测量：打开信号源和频率计的电源，调节信号源输出的频率，观察并记录频率计的测量结果。
5.测量不同信号源：重复步骤4，使用不同的信号源进行测量，比较结果。
实验结果：通过实验，我们测量了不同频率的信号源，并记录了其测量结果。
实验中使用的6位十进制频率计可以测量的频率范围为10Hz至100MHz，具有较高的精度和稳定性。
讨论与分析：1.实验结果表明，6位十进制频率计能够准确地测量不同频率信号的频率，并把结果以十进制数的形式显示出来。
2.在实际应用中，6位十进制频率计可以广泛用于电子设备的频率测量，如电视、收音机、无线通讯等领域。
3.6位十进制频率计的主要优点是精度高、稳定性好，而且操作简便，适用于各种场合。
4.需要注意的是，在测量高频信号时，我们需要选择适当的分频方式来确保频率计能够正常工作。
结论：通过实践，我们了解了6位十进制频率计的工作原理和使用方法，并通过实验验证了其测量准确性和稳定性。
6位十进制频率计在实际应用中具有广泛的应用前景，并可以在不同领域的电子设备中发挥重要作用。
数字频率计

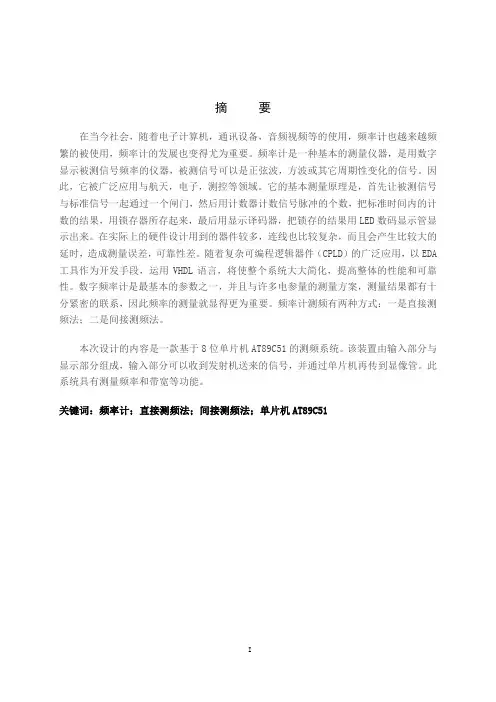

摘要在当今社会，随着电子计算机，通讯设备，音频视频等的使用，频率计也越来越频繁的被使用，频率计的发展也变得尤为重要。
频率计是一种基本的测量仪器，是用数字显示被测信号频率的仪器，被测信号可以是正弦波，方波或其它周期性变化的信号。
因此，它被广泛应用与航天，电子，测控等领域。
它的基本测量原理是，首先让被测信号与标准信号一起通过一个闸门，然后用计数器计数信号脉冲的个数，把标准时间内的计数的结果，用锁存器所存起来，最后用显示译码器，把锁存的结果用LED数码显示管显示出来。
在实际上的硬件设计用到的器件较多，连线也比较复杂，而且会产生比较大的延时，造成测量误差，可靠性差。
随着复杂可编程逻辑器件（CPLD）的广泛应用，以EDA 工具作为开发手段，运用VHDL语言，将使整个系统大大简化，提高整体的性能和可靠性。
数字频率计是最基本的参数之一，并且与许多电参量的测量方案，测量结果都有十分紧密的联系，因此频率的测量就显得更为重要。
频率计测频有两种方式：一是直接测频法；二是间接测频法。
本次设计的内容是一款基于8位单片机AT89C51的测频系统。
该装置由输入部分与显示部分组成，输入部分可以收到发射机送来的信号，并通过单片机再传到显像管。
此系统具有测量频率和带宽等功能。
关键词：频率计；直接测频法；间接测频法；单片机AT89C51AbstractIn the society , along with the electronic accounting machine computer , the communication equipment , the audio frequency video frequency and so on use , the frequency meter also more and more frequent is used now , frequency meter's development also becomes especially important. The frequency meter is one kind of basic metering equipment , is with the digit demonstrated that was measured the signaling frequency the instrument , was measured the signal may be the sine wave , the square-wave or other periodic variation signal .Therefore , it is widely applied and domains and so on astronautics , electron , observation. Its preliminary survey principle is ,first lets measure that the s ignal and the standard signal through a strobe, then with the counter counting signal pulse's integer , standard time's in counting's result, save together with the latch lock ,finally uses to demonstrate the decoder , saves the result the lock to demonstrate with the LED numerical code display tube. The component which uses in the hardware design in fact are many , the segment is also quite complex , will have the quite big time delay ,will cause the measuring error , the reliability to be bad. Along with complex programmable logical component (CPLD) the widespread application, takes the development method by the EDA tool,utilizes the VHDL language , will cause the overall system big simplification , enhances the whole the performance and the reliability . The digital frequency meter is one of most basic parameters,and with many electricity parameter's survey plan , the measurement result has close contacting ,therefore the frequency survey appears more important. The frequency meter frequency measurement has two ways ;First, direct frequency measurement law; Second, indirect frequency measurement law.This design's content is one section is composed based on 8 monolithic integrated circuit AT89C51 frequency measurement system this equipment by the input section and the demonstration part, the input section may receive the signal which the transmitter sends, and passes to the teletron again through the monolithic integrated circuit .This system has functions and so on survey frequency and band width.Keyword:the digital of frequency meter;direct frequency measurement law;indirect frequency measurement law ;monolthic integrated circuit AT89C51目录摘要 (I)Abstract (II)第1章引言 (1)第2章频率计系统设计方案 (4)2.1 总体设计 (4)2.1.1设计任务 (4)2.1.2设计指标 (4)2.1.3基本方案 (4)2.2 硬件系统 (6)2.2.1AT89C51 (6)2.2.2存储器 (7)2.3 软件系统 (7)2.3.1 AT89C51 测频的软件实现原理： (7)第3章硬件系统 (9)3.1 概述 (9)3.2 单片机引脚功能 (9)3.2.1电源引脚 (9)3.2.2外部晶振引脚 (10)3.2.3 RST/VDD（9） (10)3.2.4 ALE/PROG（30） (10)3.2.5 PSEN（29） (11)3.2.6 EA /VPP（35） (11)3.2.7 并行I/O口 (11)3.2.8 定时器/计数器T0、T1 (13)3.2.9 振荡器特性 (14)3.2.10芯片擦除 (14)3.2.11空闲节电模式 (15)3.2.12掉电模式 (15)3.3 系统扩展设计 (16)3.3.1 看门狗电路及其监控系统 (16)3.3.2 外接ROM和RAM (18)3.3.3 8155接口与LED的连接电路 (20)3.3.4显示系统设计 (21)3.4 信号的调理设计 (23)3.5 定时器的设计 (25)3.6 电源设计 (26)3.6.1变压 (27)3.6.2整流 (27)3.6.3滤波 (27)3.6.4稳压 (28)3.7 抗干扰设计 (28)3.7.1干扰对微机的作用 (28)3.7.2介绍硬件的抗干扰措施 (29)第4章软件设计 (30)4.1 概述 (30)4.2 主程序框图 (30)4.3 显示子程序框图 (31)4.4 T1中断子程序框图 (32)4.5 主程序源程序 (32)4.6 显示子程序源程序 (34)4.7 定时1秒的源程序 (35)第5章结论 (37)参考文献 (38)致谢 (39)附录 (40)第1章引言频率计的应用范围很广,不仅应用于一般的仪器测量当中,还可应用于工业控制等其它领域。
简单的数字频率计
北航电工电子中心
简单数字频率计（续） 6、用11.0592MHz无源晶振和非门、阻容元件等组成一个波形 发生器，用示波器观察信号的波形并它们画下来。
7、用所提供的元器件设计一个60分频的计数器。 8、用CD4060和晶振或阻容元件等设计一定频率的振荡器电路。
北航电工电子中心
简单数字频率计（续） 五、实验中的注意事项
1、集成电路芯片的管脚要弄清，电源和地不要接错。
2、有源晶振电源和地以及输出端不要接错。 3、74LS90计数器的清零和置9端接线时要注意，若两个清零 端和两个置9端都接有效电平时芯片工作正常就按照此方法 连接，若工作不正常，此时可以将两个清零端和两个置9端 只接其中一个端，另外一端可悬空，这样可以解决74LS90 计数器工作不正常的问题。 4、CD4060分频器输出信号有反向和正向的特点。
北航电工电子中心
简单数字频率计（续） 5)译码电路：将BCD码编译成七段码。 6)显示电路：将七段码接到共阴极或共阳极数码管和限流电阻上， 这样就可以把相应的通过闸门电路的脉冲数显示出来。
北航电工电子中心
简单数字频率计（续）
2、数字频率计的应用 通过启动测试开关，把被测试信号的频率显示在显 示设备上。
北航电工电子中心
简单数字频率计（续） 二、实验原理及其应用 1、数字频率计组成框图
被测信号 发生器
闸门 电路
十进制 计数器
译码 电路
显示 电路
时钟基准 信号发生
单脉冲 发生器
门控信号
器及分频
(门控 电路)
北航电工电子中心
简单数字频率计（续） 1)闸门电路：它由与非门组成，把被测试信号加到一个输入端， 门控信号加到另一个输入端。门控信号控制闸门电路的开和关。 2)时钟基准信号发生器及分频：可采用非门和阻容元件等组成， 也可采用石英晶体振荡器和分频器等组成。前者产生频率精度、 稳定性差；后者产生频率已知、精度高、稳定性好。 分频：把来自基准信号发生器的信号进行分频，以改变门控信号 的宽度。 3)单脉冲发生器(门控电路)：把来自分频的周期性信号变成单脉冲 即门控信号。 4)十进制计数器：对通过闸门电路的脉冲信号进行计数。
EDA设计 六位频率计的设计 精品
EDA技术课程设计报告六位频率计的设计一概述1.1设计背景及意义技术是以大规模为设计载体，以硬件语言为系统逻辑描述的主要方式，以计算机、大规模可编程逻辑器件的开发软件及实验开发系统为设计，通过有关的开发软件，自动完成用软件设计的系统到硬件系统的设计，最终形成集成电子系统或专用的一门新技术。
其设计的灵活性使得EDA技术得以快速发展和广泛应用。
在电子领域内，频率是一种最基本的参数，并与其他许多电参量的测量方案和测量结果都有着十分密切的关系。
由于频率信号抗干扰能力强、易于传输，可以获得较高的测量精度。
因此，频率的测量就显得尤为重要，测频方法的研究越来越受到重视。
频率计作为测量仪器的一种，常称为电子计数器，它的基本功能是测量信号的频率和周期频率计的应用范围很广，它不仅应用于一般的简单仪器测量，而且还广泛应用于教学、科研、高精度仪器测量、工业控制等其它领域。
在数字电路中，数字频率计属于时序电路，它主要由具有记忆功能的触发器构成。
在计算机及各种数字仪表中，都得到了广泛的应用。
在CMOS电路系列产品中，数字频率计时量程最大、品种很多的产品，是计算机、通讯设备、音频视频的科研生产领域不可缺少的测量仪器，并且与许多电参量的测量方案、测量结果都有十分密切的关系。
因此，频率的测量就显得更为重要。
本设计设计6位频率计，以触发器和计数器为核心，由信号输入、触发、计数、数据处理和数据显示等功能模块组成。
本次采用QuartusII的宏元件和VHDL 语言设计两种方法来设计6位频率计，提高了测量频率的范围。
1.2设计任务与要求1.21设计任务:采用原理图设计并制作六位十进制频率计，用VHDL语言方法设计并制作六位十六进制频率计。
1.22设计要求:a)参考信号频率为1Hz;b)测量频率范围：六位十进制频率计：1Hz~100kHz；六位十六进制频率计：1Hz~4MHz；c)结果能用数码显示器显示二六位频率计的工作原理2.1频率计的设计框图数字频率计的关键组成部分包括测频控制、、锁存器、译码驱动和显示电路，其原理框图如图1所示。
6位数字显示频率计数器电路及51单片机源程序-10页文档资料

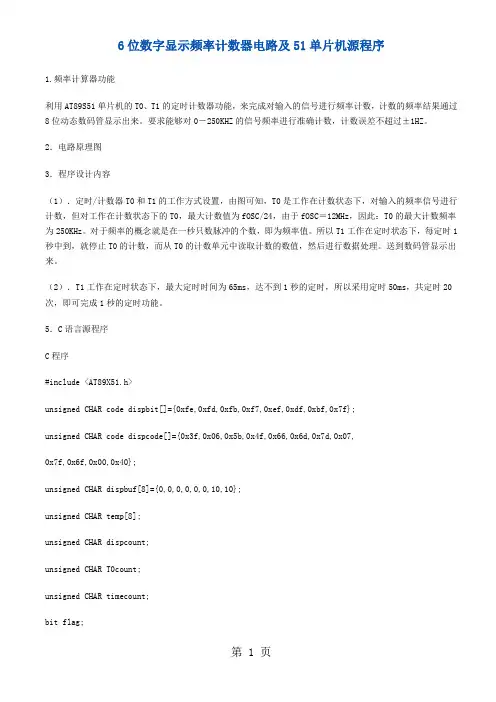

6位数字显示频率计数器电路及51单片机源程序1.频率计算器功能利用AT89S51单片机的T0、T1的定时计数器功能，来完成对输入的信号进行频率计数，计数的频率结果通过8位动态数码管显示出来。
