1602字符液晶显示原理+实例详解新手必看
单片机1602液晶显示原理
单片机1602液晶显示原理
首先，从硬件连接方面来看，单片机与1602液晶显示器之间的连接通常需要16个引脚。
这些引脚包括数据总线（D0-D7）、控制引脚（RS、RW、E）以及电源和地线。
数据总线用于传输要显示的数据，而控制引脚用于控制液晶显示器的工作状态。
单片机通过这些引脚与液晶显示器进行通信，从而实现对显示内容的控制。
其次，从工作原理方面来看，单片机控制1602液晶显示器的基本原理是利用单片机的IO口向液晶显示器发送指令和数据。
当单片机需要在液晶显示器上显示内容时，首先需要向液晶显示器发送控制指令，如清屏、定位光标等，然后再发送要显示的数据。
液晶显示器接收到指令和数据后，根据单片机发送的信号来控制液晶显示器的内部驱动电路，从而在屏幕上显示相应的内容。
总的来说，单片机1602液晶显示原理涉及到单片机与液晶显示器之间的硬件连接和通信协议。
通过单片机向液晶显示器发送指令和数据，实现对液晶显示器显示内容的控制。
这样的设计使得单片机能够方便地控制液晶显示器，实现各种复杂的显示效果。
1602液晶资料
1602液晶资料一、介绍1602液晶是一种常见的字符型液晶显示器，可以显示16列2行共32个字符。
它采用了液晶显示技术，使得显示效果更加清晰、稳定。
1602液晶广泛应用于各种嵌入式系统、电子设备以及 DIY 项目中。
本文将介绍1602液晶的基本原理、接口定义、使用方法以及常见应用场景。
二、基本原理1602液晶的基本原理是利用液晶分子的取向和电场作用的变化来改变光的透过与反射。
它由1602个独立的像素(80列×2行)组成，每个像素有一个电极对和一个液晶分子，液晶分子的取向可以通过施加电场来改变。
1602液晶由背光源、液晶面板、驱动电路和控制电路等组成，背光源提供背光使得字符能够显示在显示器上。
三、接口定义1602液晶显示器通常通过并行接口与主控单元进行通信，下面是1602液晶的常用接口定义：•DB0-DB7：并行数据接口，用于传输数据与指令。
•RS：指令/数据选择信号，用于控制将数据写入显示器还是发送给控制器.•R/W：读/写选择信号，用于选择进行读操作或写操作。
•E：使能信号，用于控制读写操作的时序。
•VSS：地线，用于提供电流的回路。
•VDD：电源正极，提供1602液晶的工作电源。
•V0：液晶偏置电压，通过该电压设置液晶显示的对比度。
•A：背光灯电源正极，提供背光灯的工作电源。
•K：背光灯电源负极，提供背光灯工作电流的回路。
四、使用方法使用1602液晶显示器需要以下步骤：1.连接电路：根据接口定义，将1602液晶与主控单元进行正确的连接。
注意接线的准确性，以免引起电路故障。
2.初始化：在使用1602液晶之前，需要对其进行初始化。
初始化的过程一般包括设置显示模式、清屏以及设置光标位置等。
3.写入数据：通过并行接口将想要显示的数据或指令传输给1602液晶，可以显示各种字符、数字、符号等。
4.控制显示：通过指令设置1602液晶的显示方式，包括光标显示、光标闪烁、显示开关等。
5.清屏：清除1602液晶的显示内容，可以使用指令或者写入空格字符来实现。
1602液晶字符显示
1602液晶字符显示屏的原理管脚功能/1602字符液晶编辑1602字符型LCD通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚)，其控制原理与14脚的LCD完全一样，其中：引脚符号功能说明1VSS一般接地2VDD接电源（+5V）3V0液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高（对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度）。
4RS RS为寄存器选择，高电平1时选择数据寄存器、低电平0时选择指令寄存器。
5R/W R/W为读写信号线，高电平(1)时进行读操作，低电平(0)时进行写操作。
6E E(或EN)端为使能(enable)端，写操作时，下降沿使能。
读操作时，E高电平有效7DB0低4位三态、双向数据总线0位（最低位）8DB1低4位三态、双向数据总线1位9DB2低4位三态、双向数据总线2位10DB3低4位三态、双向数据总线3位11DB4高4位三态、双向数据总线4位12DB5高4位三态、双向数据总线5位13DB6高4位三态、双向数据总线6位14DB7高4位三态、双向数据总线7位（最高位）（也是busy flag）15BLA背光电源正极16BLK背光电源负极寄存器选择控制表RS R/W操作说明00写入指令寄存器（清除屏等）01读busy flag（DB7），以及读取位址计数器（DB0~DB6）值10写入数据寄存器（显示各字型等）11从数据寄存器读取数据注：关于E=H脉冲——开始时初始化E为0，然后置E为1，再清0.busy flag（DB7）：在此位为1时，LCD忙，将无法再处理其他的指令要求。
字符集/1602字符液晶编辑1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”。

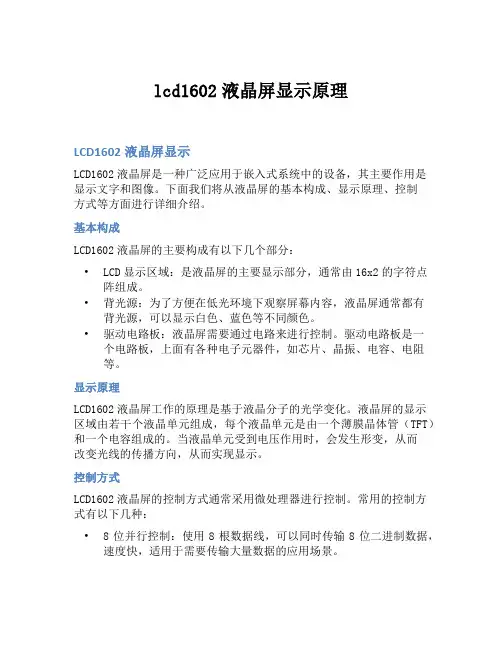

lcd1602液晶屏显示原理
lcd1602液晶屏显示原理LCD1602液晶屏显示LCD1602液晶屏是一种广泛应用于嵌入式系统中的设备，其主要作用是显示文字和图像。
下面我们将从液晶屏的基本构成、显示原理、控制方式等方面进行详细介绍。
基本构成LCD1602液晶屏的主要构成有以下几个部分：•LCD显示区域：是液晶屏的主要显示部分，通常由16x2的字符点阵组成。
•背光源：为了方便在低光环境下观察屏幕内容，液晶屏通常都有背光源，可以显示白色、蓝色等不同颜色。
•驱动电路板：液晶屏需要通过电路来进行控制。
驱动电路板是一个电路板，上面有各种电子元器件，如芯片、晶振、电容、电阻等。
显示原理LCD1602液晶屏工作的原理是基于液晶分子的光学变化。
液晶屏的显示区域由若干个液晶单元组成，每个液晶单元是由一个薄膜晶体管（TFT）和一个电容组成的。
当液晶单元受到电压作用时，会发生形变，从而改变光线的传播方向，从而实现显示。
控制方式LCD1602液晶屏的控制方式通常采用微处理器进行控制。
常用的控制方式有以下几种：•8位并行控制：使用8根数据线，可以同时传输8位二进制数据，速度快，适用于需要传输大量数据的应用场景。
•4位并行控制：使用4根数据线，需要进行两次数据传输才能完成一次指令或数据的传输，速度比较慢，但可以降低接口引脚数量，适用于资源受限的系统。
•串行控制：使用单根数据线，数据按照一定的格式进行传输，速度较慢，但可以进一步减少接口引脚数量。
总结综上所述，LCD1602液晶屏是一种常用于嵌入式系统中的设备，其所采用的液晶分子光学变化原理是实现显示的基础，常用的控制方式有8位并行控制、4位并行控制和串行控制三种。
液晶屏在嵌入式系统中发挥着重要的作用，广泛应用于各种计算机设备、仪器仪表、通讯设备等方面。
接下来，我们将详细介绍液晶屏的控制流程和相关指令。
控制流程LCD1602液晶屏的控制流程通常包括以下大致步骤：1.初始化液晶屏：向液晶屏发送一系列指令，包括设置接口方式、显示模式、光标定位等。
字符液晶显示原理实例详解
1602详细资料和实例1602字符液晶在实际的产品中运用的也比较多了，前几天留意了一下，发现宿舍门前的自动售水机就是采用的1602液晶进行显示的。
而且对于单片机的学习而言，掌握1602的用法是每一个学习者必然要经历的过程。
在此，我将使用1602过程中遇到的问题以及感受记录下来，希望能够给初学者带来一点指导，少走一点弯路。
所谓1602是指显示的内容为16*2,即可以显示两行，每行16个字符。
目前市面上字符液晶绝大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此基于HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。
1602液晶的正面(绿色背光，黑色字体)1602液晶背面(绿色背光，黑色字体)另一种1602液晶模块，显示屏是蓝色背光白色字体字符型LCD1602通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚)，其控制原理与14脚的LCD完全一样，引脚定义如下表所示：HD44780内置了DDRAM、CGROM和CGRAM。
DDRAM就是显示数据RAM，用来寄存待显示的字符代码。
共80个字节，其地址和屏幕的对应关系如下表：也就是说想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM的00H地址写入“A”字的代码（指A的字模代码，0x20～0x7F为标准的ASCII码，通过这个代码，在CGROM中查找到相应的字符显示）就行了。
但具体的写入是要按LCD模块的指令格式来进行的，后面我会说到的。
那么一行可有40个地址呀？是的，在1602中我们就用前16个就行了。
第二行也一样用前16个地址。
对应如下：DDRAM地址与显示位置的对应关系。
（事实上我们往DDRAM里的00H地址处送一个数据，譬如0x31(数字1的代码，见字模关系对照表)并不能显示1出来。
这是一个令初学者很容易出错的地方，原因就是如果你要想在DDRAM的00H地址处显示数据，则必须将00H加上80H，即80H，若要在DDRAM的01H处显示数据，则必须将01H加上80H即81H。
第6讲 1602液晶显示原理
1602需要的子模块函数
1.void 2.void 3.void 4.void Write_cmd(uchr cmd) //根据时序即可写出 Write_data(uchr dat) //根据时序即可写出 LCD_Init() CheckBusy()
初始化过程： 1.清屏。指令码：0x01 2.显示模式设置。指令码：0x38 设置16*2显示、5*7点阵、8位数据 3.显示屏显示开或关及光标设置。 指令码：0x0e LCD显示开启、显示光标且光标不闪烁 指令码：0x0f LCD显示开启、显示光标且光标闪烁 指令码：0x0c LCD显示开启、不显示光标且光标不闪烁 4.LCD内部指针移动方向、光标移动方向。 指令码：0x06 地址指针和光标右移（即后移） 指令码：0x04 地址指针和光标左移（即前移） 另外：整屏左移指令码：0x18；整屏右移指令码：0x1C
CGRAM自定义字符码
注：每个字符显示出来需要8个字模数据（因为点阵是5*8的，8行需要8个字节数据， 5列对应8位二进制，在显示时舍弃高3位，因此高3位为0或1都不影响显示结果）， 最后3位就是表示要显示字符对应的8个字模数据地址，如下图所示。8个数据只表示 了一个字符，是第1个字符（因为中间3位为000），第一行字模数据00010000存放在 01000000地址中，第二行字模数据00000110存放在01000001中，第三行字模数据 00001001存放在010000010中„„。若将下图中的地址改为01001000-01001000则表 示显示第2字符„„， 01111000-01111000表示显示第8个字符 地址：01000000 数据：00010000 图示: ○○○■○○○○ 01000001 00000110 ○○○○○■■○ 01000010 00001001 ○○○○■○○■ 01000011 00001000 ○○○○■○○○ 01000100 00001000 ○○○○■○○○ 01000101 00001001 ○○○○■○○■ 01000110 00000110 ○○○○○■■○ 01000111 00000000 ○○○○○○○○
lcd1602的显示原理
lcd1602的显示原理
LCD1602是一款16×2字符液晶显示模块，其显示原理基于液
晶分子的电光效应。
液晶分子是一种有机分子，在没有电场时，其分子内部呈现随机排列的状态，不会通过光线的传播。
然而，当液晶分子受到电场的作用时，它们会改变自身的方向，从而使光线能够通过。
在LCD1602中，液晶分子被夹在两片平行的透明电极之间。
这两片电极由透明导电材料（如氧化铟锡）制成，通过外部电源提供电压。
当电压施加在电极上时，液晶分子会重新排列，形成一个规则的结构。
在LCD1602的背光灯亮起的情况下，LCD的每个字符位置由
一个位于背光层后面的液晶单元组成。
液晶单元可以看作一个微小的透明窗口，它由液晶分子和两片玻璃之间的色素层组成。
当液晶分子处于无电场状态时，色素层会吸收背光光线，使液晶单元呈现黑色。
而当液晶分子受到电场的作用时，它们会重新排列，色素层对背光光线的吸收减少，使液晶单元呈现透明状态。
通过控制液晶分子的排列方式，可以实现对字符的显示。
LCD1602通过与微控制器（如Arduino）连接，通过微控制器
发送指令和数据来控制液晶模块的显示内容。
具体来说，微控制器通过发送脉冲来改变电场的方向和强度，从而控制液晶分子的排列方式。
然后，显示模块将电场信息转化为对应的字符显示。
液晶显示控制(1602)c语言实例
DB1 低4位三态、 双向数据总线 1位
9
DB2 低4位三态、 双向数据总线 2位
10 DB3 低4位三态、 双向数据总线 3位
11 DB4 高4位三态、 双向数据总线 4位
12 DB5 高4位三态、 双向数据总线 5位
13 DB6 高4位三态、 双向数据总线 6位
14 DB7 高4位三态、 双向数据总线 7位 （最高位）（也是busy flag）
4 可视角度
➢大多数光都是从屏幕中垂直射出来的，所以从某一个 较大的角度观看液晶显示器时，便不能看到原本的颜 色，甚至只能看到全白或全黑。为了解决这个问题， 到目前为止有三种比较流行的技术，分别是： TN+FILM、IPS(IN-PLANE -SWITCHING)和 MVA(MULTI-DOMAIN VERTICAL align MENT)。
（8）写指令38H：显示模式设置； （9）写指令08H：显示关闭；
（10）写指令01H：显示清屏； （11）写指令06H：显示光标移动设置； （12）写指令0CH：显示开及光标设置；
2011年春
LCD 1602初始化函数实例
void Initialize_LCD( )
{
Write_LCD_Command(0x38);
4 RS RS为寄存器选择，高电平1时选择数据寄 存器、低电平0时选择指令寄存器。
5 R/W R/W为读写信号线，高电平时进行读操作， 低电平时进行写操作。
6E
E(或EN)端为使能(enable)端，下降沿使 能。
2011年春
引脚 符号
功能说明
7
DB0 低4位三态、 双向数据总线 0位
（最低位）
8
（2）写指令： 输入：RS=L;RW=L; D0～D7=指令码;E=高脉冲
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 0显示器上字符全部左移一格，但光标不动
1 1显示器上字符全部右移一格，但光标不动
6.功能设定指令
功能：设定数据总线位数、显示的行数及字型。参数设定的情况如下：
位名设置
DL 0=数据总线为4位
1=数据总线为8位
N 0=显示1行
1=显示2行
F 0=5×7点阵/每字符
1=5×10点阵/每字符
另一种1602液晶模块，显示屏是蓝色背光白色字体
字符型LCD1602通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚)，其控制原理与14脚的LCD完全一样，引脚定义如下表所示：
HD44780内置了DDRAM、CGROM和CGRAM。
DDRAM就是显示数据RAM，用来寄存待显示的字符代码。共80个字节，其地址和屏幕的对应关系如下表：
0x20～0x7F为标准的ASCII码，0xA0～0xFF为日文字符和希腊文字符，其余字符码(0x10～0x1F及0x80～0x9F)没有定义。
那么如何对DDRAM的内容和地址进行具体操作呢，下面先说说HD44780的指令集及其设置说明，请浏览该指令集，并找出对DDRAM的内容和地址进行操作的指令。共11条指令：
也就是说想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM的00H地址写入“A”字的代码（指A的字模代码，0x20～0x7F为标准的ASCII码，通过这个代码，在CGROM中查找到相应的字符显示）就行了。但具体的写入是要按LCD模块的指令格式来进行的，后面我会说到的。那么一行可有40个地址呀？是的，在1602中我们就用前16个就行了。第二行也一样用前16个地址。对应如下：
7.设定CGRAM地址指令
功能：设定下一个要存入数据的CGRAM的地址。
8.设定DDRAM地址指令
功能：设定下一个要存入数据的CGRAM的地址。
(注意这里我们送地址的时候应该是0x80+Address，这也是前面说到写地址命令的时候要加上0x80的原因)
9.读取忙信号或AC地址指令
功能：<1>读取忙碌信号BF的内容，BF=1表示液晶显示器忙，暂时无法接收单片机送来的数据或指令;
HD44780的指令集
1.清屏指令
功能：<1>清除液晶显示器，即将DDRAM的内容全部填入"空白"的ASCII码20H;
<2>光标归位，即将光标撤回液晶显示屏的左上方;
<3>将地址计数器(AC)的值设为0。
2.光标归位指令
功能：<1>把光标撤回到显示器的左上方;
<2>把地址计数器(AC)的值设置为0;
DDRAM地址与显示位置的对应关系
（事实上我们往DDRAM里的00H地址处送一个数据，譬如0x31(数字1的代码，见字模关系对照表)并不能显示1出来。这是一个令初学者很容易出错的地方，原因就是如果你要想在DDRAM的00H地址处显示数据，则必须将00H加上80H，即80H，若要在DDRAM的01H处显示数据，则必须将01H加上80H即81H。依次类推。大家看一下控制指令的的8条：DDRAM地址的设定，即可以明白是怎么样的一回事了），1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形（无汉字），如下表所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”
所谓1602是指显示的内容为16*2,即可以显示两行，每行16个字符。目前市面上字符液晶绝大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此基于HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。
1602液晶的正面(绿色背光，黑色字)
1602液晶背面(绿色背光，黑色字体)
<3>保持DDRAM的内容不变
3.进入模式设置指令
功能：设定每次定入1位数据后光标的移位方向，并且设定每次写入的一个字符是否移动。参数设定的情况如下所示：
位名设置
I/D 0=写入新数据后光标左移
1=写入新数据后光标右移
S 0=写入新数据后显示屏不移动
1=写入新数据后显示屏整体右移1个字
4.显示开关控制指令
功能：控制显示器开/关、光标显示/关闭以及光标是否闪烁。参数设定的情况如下：
位名设置
D 0=显示功能关1=显示功能开
C 0=无光标1=有光标
B 0=光标闪烁1=光标不闪烁
5.设定显示屏或光标移动方向指令
功能：使光标移位或使整个显示屏幕移位。参数设定的情况如下：
S/C R/L设定情况
0 0光标左移1格，且AC值减1
当BF=0时，液晶显示器可以接收单片机送来的数据或指令;
<2>读取地址计数器(AC)的内容。
10.数据写入DDRAM或CGRAM指令一览
功能：<1>将字符码写入DDRAM，以使液晶显示屏显示出相对应的字符;
<2>将使用者自己设计的图形存入CGRAM。
11.从CGRAM或DDRAM读出数据的指令一览
功能：读取DDRAM或CGRAM中的内容。
1602详细资料和实例(看了必会)
1602字符液晶在实际的产品中运用的也比较多了，前几天留意了一下，发现宿舍门前的自动售水机就是采用的1602液晶进行显示的。而且对于单片机的学习而言，掌握1602的用法是每一个学习者必然要经历的过程。在此，我将使用1602过程中遇到的问题以及感受记录下来，希望能够给初学者带来一点指导，少走一点弯路。
基本操作时序：
读状态输入：RS=L，RW=H，E=H
输出：DB0～DB7=状态字
写指令输入：RS=L，RW=L，E=下降沿脉冲，DB0～DB7=指令码
输出：无
读数据输入：RS=H，RW=H，E=H
上表中的字符代码与我们PC中的字符代码是基本一致的。因此我们在向DDRAM写C51字符代码程序时甚至可以直接用P1＝'A'这样的方法。PC在编译时就把“A”先转为41H代码了。
字符代码0x00～0x0F为用户自定义的字符图形RAM(对于5X8点阵的字符，可以存放8组，5X10点阵的字符，存放4组)，就是CGRAM了。后面我会详细说的。
