变频器说明书
变频器说明书

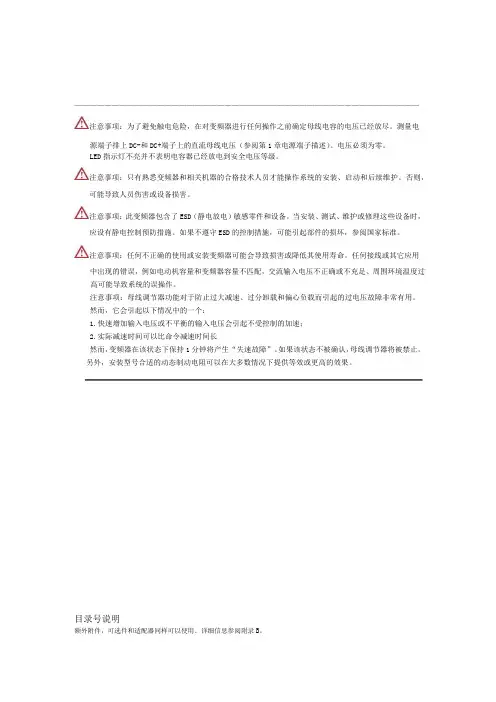

——————————————————————————————————————————————注意事项：为了避免触电危险，在对变频器进行任何操作之前确定母线电容的电压已经放尽。
测量电源端子排上DC-和DC+端子上的直流母线电压（参阅第1章电源端子描述）。
电压必须为零。
LED指示灯不亮并不表明电容器已经放电到安全电压等级。
注意事项：只有熟悉变频器和相关机器的合格技术人员才能操作系统的安装、启动和后续维护。
否则，可能导致人员伤害或设备损害。
注意事项：此变频器包含了ESD（静电放电）敏感零件和设备。
当安装、测试、维护或修理这些设备时，应设有静电控制预防措施。
如果不遵守ESD的控制措施，可能引起部件的损坏，参阅国家标准。
注意事项：任何不正确的使用或安装变频器可能会导致损害或降低其使用寿命。
任何接线或其它应用中出现的错误，例如电动机容量和变频器容量不匹配，交流输入电压不正确或不充足、周围环境温度过高可能导致系统的误操作。
注意事项：母线调节器功能对于防止过大减速、过分卸载和偏心负载而引起的过电压故障非常有用。
然而，它会引起以下情况中的一个：1.快速增加输入电压或不平衡的输入电压会引起不受控制的加速；2.实际减速时间可以比命令减速时间长然而，变频器在该状态下保持1分钟将产生“失速故障”。
如果该状态不被确认，母线调节器将被禁止。
另外，安装型号合适的动态制动电阻可以在大多数情况下提供等效或更高的效果。
目录号说明额外附件，可选件和适配器同样可以使用。
详细信息参阅附录B。
第1 章安装/ 接线本章提供HPVFE 变频器安装和接线的信息。
相关信息参见页码相关信息参见页码打开机盖1-1 熔断器和断路器1-7安装注意事项1-2 电源接线1-9交流电源注意事项1-3 I/O 接线建议1-13一般的接地要求1-5实际安装前，需要仔细阅读并理解本章介绍的所有信息。
注意事项：下列资料仅为正确安装的说明。
对任何国家、地区或其它方面安装变频器或其相关设备的规则，索肯和平（上海）电气概不承担责任。
变频器的操作说明
变频器的操作说明变频器是一种将电源频率转变为可控制的变频调速设备，被广泛应用于工业领域。
它具有出色的调速性能和能耗优势。
本文将为您提供变频器的操作说明。
一、安装和接线：1.安装前，请仔细阅读变频器的安装手册，确保了解其基本要求和注意事项。
2.选择合适的安装位置，确保通风良好、无灰尘和腐蚀性气体，并远离振动和机械冲击。
3.进行接线前，请将电源切断，并在接线时确保无电压。
4.根据接线图将变频器连接至相应的电源和负载。
确保接线正确，并使用绝缘良好的导线。
5.接线完成后，检查接线是否稳固，确保接地可靠。
二、开机操作：1.打开电源，观察变频器显示屏是否正常。
2.如果显示屏上出现错误代码，请参考变频器的说明书对错误代码进行查找和排除。
3.按下“运行”按钮，变频器将开始运行。
三、参数设置：1.进入参数设置界面，可以根据需要修改变频器的各项参数。
2.按照变频器说明书中给出的参数范围和建议进行设置。
3.参数设置完成后，保存并退出设置界面。
四、调速操作：1.通过变频器控制面板或外部控制设备，可以实现对变频器的调速控制。
2.调节变频器输出频率来调整负载的运行速度。
3.注意在调速操作中，保持适当的负载和变频器工作在额定工作范围内。
五、保护功能：1.变频器具有多重保护功能，包括过载保护、过压保护、欠压保护、过热保护等。
2.当变频器检测到异常情况时，会自动切断输出，并显示相应的错误代码。
六、维护保养：1.定期检查变频器的散热器和通风口，并确保无尘和堵塞，保证散热效果。
2.清洁变频器的外壳，使用柔软的布或刷子，避免用水或腐蚀性溶液清洗。
3.定期检查电缆接线是否松动，紧固连接部分并确保导线良好绝缘。
4.关闭电源前，请先切断变频器的输出，避免因突然断电造成损坏。
七、故障排除：1.当变频器出现故障时，请着重注意变频器显示屏上的错误代码。
2.根据错误代码，参考变频器说明书进行故障排除。
总结：。
变频器说明书
目录一、安全须知为了您的人身和设备安全，在使用本变频器之前，请仔细阅读本章节内容，并在以后的搬运、安装、调试、运行、维修过程中严格执行。
1、使用警告和标识定义关于对特定条件及其它会导致人员伤害或设备损坏的警告本符号提示如果不按要求操作，可能导致死亡、重伤或严重的财产损失。
本符号提示如果不按要求操作，可能使身体受伤或设备损坏。
本符号说明操作时需注意的事项。
本符号提示一些有用的信息。
2、安全须知、非专职人员不得擅自操作本设备！、设备外壳必须良好接地！、禁止直接对连接到变频器上的电缆进行绝缘摇测！、接线时请注意输入接线柱标志 R、S、T(电源)和输出接线柱标志 U、V、W（电机）不得接错！、将变频器从地面运至工作地点第一次上电前或长期存放之后再上电，应确认内部完好、无积露！、不得随意改变本说明书规定的配接设备！、设备应避开有淋水的地方！、变频器防爆及电气性能，出厂前均已检验合格，严禁用户改动变频器壳体的结构和电气参数，并做好隔爆面的防护，避免磕碰划伤！、设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“严禁带电开盖”、“断电后 15分钟开盖”！、断电后15分钟，才允许打开前门！、检修被驱动设备时，务必断开变频器的隔离开关！、检修变频器前，断开隔离开关，并断开前级电源！二、概述1、适用范围矿用隔爆兼本质安全型交流变频器（以下简称变频器）适用于交流50Hz、电压660V或1140V供电系统、630kW 及以下三相交流永磁同步电动机的调速控制。
变频器有二象限运行变频器、四象限运行变频器，适用于刮板输送机、胶带输送机等场合。
2、产品特点1、变频器具有过载、过电压、欠电压、缺相、电机过热、漏电、短路等保护功能，且配有7寸液晶显示屏，可以显示变频器的故障信息。
2、本变频器采用了先进的控制算法，控制方式采用无速度传感器矢量控制，调速范围宽、动态和稳态性能好。
3、本产品驱动永磁同步电机，具有启动转矩大、过载能力强、启停平稳、节能等特点，由于变频器具有负载检测功能，因此可以根据负载变化调整输出，极大的节约了电能。
变频器说明书
目录一、安全须知 0二、概述 (2)三、技术指标 (3)四、产品参数列表 (4)五、结构特性与安装 (7)腔体内部结构 (11)六、工作原理及主要元器件 ............................... 错误！未定义书签。
七、显示屏显示界面 (13)八、安装注意事项 (15)十、保养与维护 (19)十一、储存与运输 (19)十二、开箱检查 (20)一、安全须知为了您的人身和设备安全，在使用本变频器之前，请仔细阅读本章节内容，并在以后的搬运、安装、调试、运行、维修过程中严格执行。
1、使用警告和标识定义关于对特定条件及其它会导致人员伤害或设备损坏的警告本符号提示如果不按要求操作，可能导致死亡、重伤或严重的财产损失。
本符号提示如果不按要求操作，可能使身体受伤或设备损坏。
本符号说明操作时需注意的事项。
本符号提示一些有用的信息。
2、安全须知2.1、非专职人员不得擅自操作本设备！2.2、设备外壳必须良好接地！2.3、禁止直接对连接到变频器上的电缆进行绝缘摇测！2.4、接线时请注意输入接线柱标志 R、S、T(电源)和输出接线柱标志 U、V、W（电机）不得接错！2.5、将变频器从地面运至工作地点第一次上电前或长期存放之后再上电，应确认内部完好、无积露！2.6、不得随意改变本说明书规定的配接设备！2.7、设备应避开有淋水的地方！2.8、变频器防爆及电气性能，出厂前均已检验合格，严禁用户改动变频器壳体的结构和电气参数，并做好隔爆面的防护，避免磕碰划伤！2.9、设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“严禁带电开盖”、“断电后 15分钟开盖”！2.10、断电后15分钟，才允许打开前门！2.11、检修被驱动设备时，务必断开变频器的隔离开关！2.12、检修变频器前，断开隔离开关，并断开前级电源！二、概述1、适用范围矿用隔爆兼本质安全型交流变频器（以下简称变频器）适用于交流50Hz、电压660V或1140V供电系统、630kW 及以下三相交流永磁同步电动机的调速控制。
变频器说明书
变频器说明书Last revision on 21 December 2020目录一、安全须知为了您的人身和设备安全，在使用本变频器之前，请仔细阅读本章节内容，并在以后的搬运、安装、调试、运行、维修过程中严格执行。
1、使用警告和标识定义关于对特定条件及其它会导致人员伤害或设备损坏的警告本符号提示如果不按要求操作，可能导致死亡、重伤或严重的财产损失。
本符号提示如果不按要求操作，可能使身体受伤或设备损坏。
本符号说明操作时需注意的事项。
本符号提示一些有用的信息。
2、安全须知、非专职人员不得擅自操作本设备！、设备外壳必须良好接地！、禁止直接对连接到变频器上的电缆进行绝缘摇测！、接线时请注意输入接线柱标志 R、S、T(电源)和输出接线柱标志 U、 V、W（电机）不得接错！、将变频器从地面运至工作地点第一次上电前或长期存放之后再上电，应确认内部完好、无积露！、不得随意改变本说明书规定的配接设备！、设备应避开有淋水的地方！、变频器防爆及电气性能，出厂前均已检验合格，严禁用户改动变频器壳体的结构和电气参数，并做好隔爆面的防护，避免磕碰划伤！、设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“严禁带电开盖”、“断电后 15分钟开盖”！、断电后15分钟，才允许打开前门！、检修被驱动设备时，务必断开变频器的隔离开关！、检修变频器前，断开隔离开关，并断开前级电源！二、概述1、适用范围矿用隔爆兼本质安全型交流变频器（以下简称变频器）适用于交流50Hz、电压660V或1140V供电系统、630kW 及以下三相交流永磁同步电动机的调速控制。
变频器有二象限运行变频器、四象限运行变频器，适用于刮板输送机、胶带输送机等场合。
2、产品特点1、变频器具有过载、过电压、欠电压、缺相、电机过热、漏电、短路等保护功能，且配有7寸液晶显示屏，可以显示变频器的故障信息。
2、本变频器采用了先进的控制算法，控制方式采用无速度传感器矢量控制，调速范围宽、动态和稳态性能好。
变频器说明书
______________________________________________________________________________________________________________——————————————————————————————————————————————注意事项：为了避免触电危险，在对变频器进行任何操作之前确定母线电容的电压已经放尽。
测量电源端子排上DC-和DC+端子上的直流母线电压（参阅第1章电源端子描述）。
电压必须为零。
LED指示灯不亮并不表明电容器已经放电到安全电压等级。
注意事项：只有熟悉变频器和相关机器的合格技术人员才能操作系统的安装、启动和后续维护。
否则，可能导致人员伤害或设备损害。
注意事项：此变频器包含了ESD（静电放电）敏感零件和设备。
当安装、测试、维护或修理这些设备时，应设有静电控制预防措施。
如果不遵守ESD的控制措施，可能引起部件的损坏，参阅国家标准。
注意事项：任何不正确的使用或安装变频器可能会导致损害或降低其使用寿命。
任何接线或其它应用中出现的错误，例如电动机容量和变频器容量不匹配，交流输入电压不正确或不充足、周围环境温度过高可能导致系统的误操作。
注意事项：母线调节器功能对于防止过大减速、过分卸载和偏心负载而引起的过电压故障非常有用。
然而，它会引起以下情况中的一个：1.快速增加输入电压或不平衡的输入电压会引起不受控制的加速；2.实际减速时间可以比命令减速时间长然而，变频器在该状态下保持1分钟将产生“失速故障”。
如果该状态不被确认，母线调节器将被禁止。
另外，安装型号合适的动态制动电阻可以在大多数情况下提供等效或更高的效果。
目录号说明额外附件，可选件和适配器同样可以使用。
详细信息参阅附录B。
______________________________________________________________________________________________________________第1 章安装/ 接线本章提供HPVFE 变频器安装和接线的信息。
变频器使用方法说明书
变频器使用方法说明书1. 引言变频器是一种广泛应用于工业控制系统中的电子设备，能够通过改变电源频率来控制电机转速。
本使用方法说明书将详细介绍变频器的使用步骤、注意事项以及常见故障排除方法，以帮助用户正确地操作和维护变频器。
2. 变频器的基本结构和工作原理变频器由电源模块、逆变器模块、控制模块以及输出模块等组成。
其工作原理是通过将输入的直流电转换为可调变频的交流电，控制电机的转速和运行状态。
3. 变频器使用前的准备工作3.1 检查变频器外观是否完好，各接口是否连接牢固。
3.2 确保输入电源线路符合标准要求，并与变频器的电源接口正确连接。
3.3 根据实际需求，调整变频器的参数设置，如额定转速、最大频率等。
4. 变频器的使用步骤4.1 将待控电机连接至变频器的输出接口，确保接线正确。
4.2 打开变频器的电源开关，在终端控制器上选择合适的工作模式。
4.3 根据需要调整变频器的输出频率和转速，可以通过终端控制器或者外部调节器进行操作。
4.4 在运行过程中，及时监测电机的转速和电流等参数，确保变频器正常工作。
若发现异常现象，应及时停止使用，并检查可能的故障原因。
5. 变频器的注意事项5.1 使用前，请仔细阅读变频器的用户手册，了解各个接口和功能的作用。
5.2 避免将变频器安装在有腐蚀性气体、导电尘埃或高温湿度环境中。
5.3 不要随意拆卸或更改变频器的内部零件，任何更改应由专业技术人员进行。
5.4 注意保持变频器的通风良好，以防止过热影响正常使用。
5.5 定期检查和维护变频器，特别是清洁散热器和风扇，并及时更换使用寿命较短的零部件。
6. 常见故障排除方法6.1 变频器无法启动：检查输入电源是否正常，确认连接是否松动。
6.2 变频器无输出信号：检查输出接口是否连接正确，并排除电机故障。
6.3 变频器过热：检查散热器和风扇是否正常运转，是否有堵塞物影响散热效果。
6.4 变频器输出频率不稳定：可尝试重新调整参数设置，并检查输入电源质量。
变频器说明书
——————————————————————————————————————————————注意事项：为了避免触电危险，在对变频器进行任何操作之前确定母线电容的电压已经放尽。
测量电源端子排上DC-和DC+端子上的直流母线电压（参阅第1章电源端子描述）。
电压必须为零。
LED指示灯不亮并不表明电容器已经放电到安全电压等级。
注意事项：只有熟悉变频器和相关机器的合格技术人员才能操作系统的安装、启动和后续维护。
否则，可能导致人员伤害或设备损害。
注意事项：此变频器包含了ESD（静电放电）敏感零件和设备。
当安装、测试、维护或修理这些设备时，应设有静电控制预防措施。
如果不遵守ESD的控制措施，可能引起部件的损坏，参阅国家标准。
注意事项：任何不正确的使用或安装变频器可能会导致损害或降低其使用寿命。
任何接线或其它应用中出现的错误，例如电动机容量和变频器容量不匹配，交流输入电压不正确或不充足、周围环境温度过高可能导致系统的误操作。
注意事项：母线调节器功能对于防止过大减速、过分卸载和偏心负载而引起的过电压故障非常有用。
然而，它会引起以下情况中的一个：1.快速增加输入电压或不平衡的输入电压会引起不受控制的加速；2.实际减速时间可以比命令减速时间长然而，变频器在该状态下保持1分钟将产生“失速故障”。
如果该状态不被确认，母线调节器将被禁止。
另外，安装型号合适的动态制动电阻可以在大多数情况下提供等效或更高的效果。
目录号说明本章提供HPVFE 变频器安装和接线的信息。
实际安装前，需要仔细阅读并理解本章介绍的所有信息。
规则，索肯和平（上海）电气概不承担责任。
如果在安装过程中忽视规则，将有可能导致人员伤害或设备损害。
打开机盖将机盖向外侧上方拉出，然后松手。
1-2安装/接线安装注意事项?将变频器垂直安装在光滑的平面上。
- 安装在35mmDIN导轨上(框架A 和框架Ｂ)。
或- 带螺丝安装。
表１• • 不要暴露于腐蚀性环境中。
• 远离潮湿及阳光直照。
变频器说明书大全
变频器说明书大全变频器说明书大全第一章引言1.1 文档目的本文档旨在提供详细的变频器使用和安装说明，帮助用户正确使用变频器，确保设备的正常运行。
1.2 变频器概述变频器是一种电力调节装置，能够将输入的固定频率电源变换为可调整的输出频率电力。
它被广泛应用于工业控制领域，用于控制电机的转速和输出扭矩。
第二章变频器结构和工作原理2.1 变频器结构2.1.1 变频器外观2.1.2 变频器内部组成2.1.3 变频器控制电路2.2 变频器工作原理2.2.1 变频器输入端接线2.2.3 变频器控制方式2.2.4 变频器的保护功能第三章变频器安装和调试3.1 变频器安装3.1.1 变频器安装环境要求3.1.2 变频器安装步骤3.2 变频器调试3.2.1 变频器参数设定3.2.2 变频器运行状态监测3.2.3 变频器故障排除与维修第四章变频器操作和维护4.1 变频器操作4.1.1 变频器开机和停机4.1.2 变频器运行参数调整4.2 变频器维护4.2.1 变频器定期检查事项4.2.3 变频器备件更换第五章变频器应用案例5.1 工厂输送带控制系统5.2 水泵控制系统5.3 制冷设备控制系统第六章附件本文档涉及的附件包括：6.1 变频器安装图纸6.2 变频器参数表6.3 变频器故障代码表第七章法律名词及注释本文所涉及的法律名词及其注释如下：7.1 变频器：Variable Frequency Drive，简称VFD，指的是能够调整输出频率的电力调节装置。
第八章总结本文档详细介绍了变频器的结构、工作原理、安装调试、操作维护以及应用案例等内容，希望能够帮助用户更好地理解和使用变频器。
如有任何问题，请联系我们的技术支持团队。
变频器说明书
欢迎阅读——————————————————————————————————————————————注意事项：为了避免触电危险，在对变频器进行任何操作之前确定母线电容的电压已经放尽。
测量电源端子排上DC-和DC+端子上的直流母线电压（参阅第1章电源端子描述）。
电压必须为零。
LED指示灯不亮并不表明电容器已经放电到安全电压等级。
注意事项：只有熟悉变频器和相关机器的合格技术人员才能操作系统的安装、启动和后续维护。
否则，可能导致人员伤害或设备损害。
注意事项：此变频器包含了ESD（静电放电）敏感零件和设备。
当安装、测试、维护或修理这些设备时，应设有静电控制预防措施。
如果不遵守ESD的控制措施，可能引起部件的损坏，参阅国家标准。
注意事项：任何不正确的使用或安装变频器可能会导致损害或降低其使用寿命。
任何接线或其它应用中出现的错误，例如电动机容量和变频器容量不匹配，交流输入电压不正确或不充足、周围环境温度过欢迎阅读第章安装/ 接线注意事项：下列资料仅为正确安装的说明。
对任何国家、地区或其它方面安装变频器或其相关设备的•不要暴露于腐蚀性环境中。
•远离潮湿及阳光直照。
欢迎阅读安装/ 接线 1-3 储藏•在环境温度为-40°C 到+85°C 的条件下储藏。
注意事项：变频器可以在其额定电压允许范围内(见附录A)直接连到输入电源。
表1.C中列出了可能引起部件损害或者减少产品寿命的某些输入电源条件。
如果表1.C 中的任何一种条件存在，则对照变频器侧面改正措施栏中的提示，安装相应的的设备。
重要事项：每个支路只需要一个设备。
安装时应该离支路最近，并且要能够处理支路中的全部电流。
欢迎阅读SHLD安全接地点(PE)这是变频器满足规范要求的安全接地点。
其中一点必须与临近建筑物的角钢(槽架、托梁)、地面上的接地棒或者接地母线相连。
接地点必须符合国家和地区工业安全规范或电力规范的要求。
电动机接地点电动机接地点必须与变频器的一个接地端子相连。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
故障码1
45
故障码2
46
故障码3
47
故障码4
48
故障码5
49
变频器的故障排除 1.根据故障码查找故障 2.外围线路故障 A.主回路故障 B.控制回路故障
50
1.专用开关 容量要与变频器相匹配 （选用开关1.5-2.5倍） 2.专用电柜 要根据现场情况选择合适保护等级的电柜,要选择合适的排风装置. 3.进线熔断器 要选择动作快、分断能力高并且质量好的快速熔断器，熔断器额定电流的选择可根 据变频器的功率进行选择。
例如：22KW的变频器应选用60A的快速熔断保险。 4.进线电抗器 对于大与7.5KW的电机变频器,要安装进线电抗器以便滤掉谐波电流. 5.出线电抗器 对于电机距变频器较远的工况,要安装出线电抗器,出线电抗器还能改善功率因数品 质. 6.控制回路 我们使用的变频器,控制回路都是直流24V或是无源的,所以要特别注意不要使高压 进入. 7.主回路电缆 注意不要将进线和出线接错位置.接点要牢固.电缆容量要与电机相匹配.
35
基本编程-停止方式设置
P037---停止方式 P037=0 斜坡停止并且清除故障 P037=1 惯性停止并且清楚故障 P037=4 斜坡停止 P037=5 惯性停止
36
基本编程-速度基准值
P038---速度基准值 P036=0 键盘控制变频器速度
P036=1 内部频率 （来自于A142内部频率源）
34
基本编程-启动源设置
P036---启动源 此参数需要停车进行设置 P036=0 键盘控制变频器运行 I/O端子01=停止（惯性停车），I/O端子02=不使用，I/O端子03=不使用 P036=1 3线制控制 由输入端子控制变频器运行 I/O端子01=停止（由P037设置停止方式），I/O端子02=启动，I/O端子03=方向 P036=2 2线制控制 由输入端子控制变频器运行 I/O端子01=停止（惯性停车），I/O端子02=正向运行，I/O端子03=反向运行
P036=2 模拟量输入1 （该模拟量源由T069-模拟量输入1和控制板上DIP开关 AI1进行选择，缺省的AI1开关是0-10V）
P036=3 模拟量输入2 （该模拟量源由T073-模拟量输入2和控制板上DIP开关 AI2进行选择，缺省的AI2开关是0-10V）
P036=4 预置频率（当T051-T05446来控制）
39
数字量输入端子设置
▪T051/T052/T053/T054 相关参数：P036/P038/P039/P040/A141/A142/A143-
A146/A147/A148/A166/A177/A180/d301/d302
=0 不用 =1 消防强制模式 =2 自动模式 =3 本地 =4 端口1 =8 预置频率 =10 清楚故障 =11斜坡停止/清除故障 =12 惯性停止/清除故障 =14 模拟量输入1控制 =15 模拟量输入2控制
33
基本编程
从 “基本编程” 中可以设置：
P031---电机铭牌电压 P032---电机铭牌频率 P033---电机铭牌电流 P034---最小频率 P035---最大频率 P036---启动源 P037---停止模式 P038---速度基准值 P039---加速时间 P040---减速时间 P041---复位成缺省值 P042---自动模式
42
高级编程
A142---内部频率 A143-146---预置频率0-预置频率3 A163---自动重新启动尝试 A164---自动重新启动延时 A181---电机过载选择
43
高级显示
d303---通讯状态 d307---故障码1 d308---故障码2 d309---故障码3 d310---故障时间1（小时） d311---故障时间1（分钟） d312---故障时间2（小时） d313---故障时间2（分钟） d314---故障时间3（小时） d315---故障时间3（分钟） d318---输出功率因数
P038=5 通讯口频率源
37
基本编程-加速时间、减速时间
P039---加速时间 由P039和A147决定加速时间 P040---减速时间 由P040和A148决定减速时间
38
端子组态
从 “端子组态” 中可以做以下设置：
T051---数字量输入1选择 T052---数字量输入2选择 T053---数字量输入3选择 T054---数字量输入4选择 T055---继电器输出1选择 T060---继电器输出2选择 T069---模拟量输入1选择 T073---模拟量输入1选择 T082---模拟量输出1选择
3
PowerFlex 400变频器型号说明
4
选型的说明
5
快速熔断保险与变频器功率对应值
电机功率 KW 2.2 4.0 5.5 7.5 11 15 18.5 22 45 55 75
保险额定电流A 10 20 20 25 30 40 50 60 125 150 200
6
例：C框架 （更换以太网外壳版） 型号：22c-D022N103
24
键盘指示灯说明
25
基本编程-自动模式
P042---自动模式 需要停车进行设置 相关参数：T051
T052 T053 T054
26
手动/自动转换A
27
手动/自动转换B
28
手动/自动转换C
29
手动/自动转换D
30
变频器参数意义说明
P03 (Motor NP Volts)
参数号
参数名称
参数组号：b=基本显示组 P=基本编程组 T=端子组态组 C=通讯组太组 A=高级编程组 R=辅助继电器卡件组 d=高级显示组
PowerFlex 400课程介绍
•使用简介 •安装 •型号说明 •参数说明 •参数设置 •变频器常见故障说明
1
PowerFlex 400 变频器使用简介 •一般作为风机，水泵设备上的控制 •变频器的环境温度-10ºC---45ºC •不能使用Remote I/O通讯卡
2
PowerFlex 400变频器的安装
31
变频器参数组说明
•基本参数 b •基本编程 P •端子组态 T •通讯组态 C •高级编程 A •辅助继电器 R •高级显示 d
32
基本参数
从 “基本参数” 中可以查看到电机正在运行中的：
b001---输出频率 b002---命令频率 b003---输出电流 b004---输出电压 b005---直流母线电压 b007---故障码1 b010---输出功率 b013---转矩电流 b014---变频器温度
直流制动器
正极接在 P1P2（保留 短封片）上， 负极接在 DC-上
11
变频器控制接线接线图
12
控制端子接线接线图1
16
控制端子接线接线图2
17
控制端子接线接线图3
18
控制端子接线接线图4
19
控制端子接线接线图5
20
控制端子接线接线图6
21
操作键盘
22
操作健说明
23
操作面板说明（中文）
ESC—退出：在编程菜单中后退一步，取消一次参数变化并且退出编程模式 SEL—选择：在编程菜单中前进一步，查看参数值时选择一个数字 上下箭头： 改变参数组或参数号，增加/减少一个闪烁的数字值 回车键：在编程菜单中前进一步，保存一个修改的参数值 数字量增加和减少箭头：控制变频器的速度（在缺省状态下是激活的） 启动运行键：用于变频器启动（在缺省状态下是激活的） AUTO—自动键：用于选择自动控制模式 OFF—停止键：用于停止或者清楚故障
7
例：D框架 型号：22c-D045A103
8
例：E框架 型号：22c-D072A103
9
变频器的接线和接地图
变频器电源端子接线
PE
R/L1 S/L2 T/L3
P1
P2 DC- U/T1 V/T2 W/T3 PE
保护接地 三相电源输入
电感接入 接入时将 短封片拆 除
到电机，改变任 意两相会使电机 改变转向
40
数字量输出端子设置
▪T055/T060 相关参数： P033/T056/T058/T059/T069/T072/T073/T076/A163/d318 =0 准备好/故障 =1 频率到达 =2 电机运行 =3 手动激活 =4 电机过载 =7 电流超限 =14 不可恢复故障
41
通讯组态
从 “通讯组态” 中可以做以下设置： C102---通讯格式 C103---通讯数据速率 C104---通讯节点地址 C108---启动命令源2 C109---速度给定源2
