bird(鸟牌驻波分析仪)使用方法
三、定位分析仪的按键定位分析器上的按键分为两类。
第一类型是指有一种特殊功能的硬按键。
功能显示在按键上或按键旁。
例如回车键。
第二类型的键是软按键。
每个软按键(在左侧有5个此类按键)都有改变当前支持模式的功能。
按键的名称出现在屏幕的左侧。
例如范围键。
如下图示，驻波分析故障定位能量分析按MEASURE MATCH 软按键应用程序按MODE 模式键按UP箭头用数字键盘输入一个值然后按ENTER第二章校准一、校准配件1，校准配件组包括：一个50欧姆负载一个开路标准一个短路标准二、校准为了得到准确的结果，在进行测量之前要对鸟牌驻波测试仪进行校准及频率设定。
1，按CALIBRATE。
2，接上开路标准器按OPEN。
等到“哔”的一声同时出现一条轨迹后再继续进行其他操作。
3，接上短路标准器按SHORT。
等到“哔”的一声同时出现一条轨迹后再继续进行其他操作。
4，接上标准负载按LOAD。
等到“哔”的一声同时出现一条轨迹后再继续进行其他操作。
5，当这三项都测试过以后，驻波测试仪将自动进入主屏幕，同时设置新的参数。
此时，驻波测试仪校准完毕。
6，注意事项：在校准的时候，测试仪的主屏幕会显示“Calibration：FULL”。
在未校准的时候，测试仪的主屏幕会显示“Calibration：OFF”。
第三章驻波测试模式该模式下的测试是检验和监控在不同频率范围内的天馈系统的匹配情况。
测试结果显示在由X轴、Y轴组成的图表中。
X轴显示频率，Y轴显示回波损耗或线损，或VSWR。
注意事项：为了获得最佳的测量结果，在测试之前必须设置频率及校准。
按模式键按此键选择该模式一、设置频率频率可以人为设置或从列表中选取。
如果人为地改变起始频率、终止频率、中心频率，带宽，那么波段将会变为“Custom”。
注意事项：改变频率设置将会自动转到校准界面。
通常是在校准单位之前设置频率。
如果所需频率超出了测试仪的频率范围，那么测试仪用最小或最大的频率代替。
按该键显示频率设置起始、终止、中心频率及带宽的选择键盘输入新的参数二、波段列表波段列表会弹出一个仪器设定好的频率菜单。
通过该菜单，可以快速，简单地设置参数，从而避免错误设置的产生。
通过此键盘选择进入显示波段列表及选择频率通过该键激活该波段三、设置测量刻度及单位显示的刻度可以是自动刻度也可以是人工调整。
显示的单位可以是回波损耗（dB）、线损（dB）VSWR比。
通过该键进行刻度设置设置单位通过该键盘选择到Units通过该键盘选择单位通过该键激活该单位设置刻度通过该键盘选择到Min或Max输入新的数据自动刻度自动刻度可以使轨迹图像完整的显示在屏幕内通过该键盘选择到Auto Scal e通过该键激活自动刻度也可以在主屏幕中激活。
在驻波测试模式下通过该键激活四、线损测试测量线损时，被测线的远端应该断开。
激活线损按此键取消激活线损按此键五、限制线限制线用于帮助使用者识别数据是否达到指标。
它显示为限制值的一条水平线。
按此键显示限制线的值按此键盘输入新的值六、限制测试限制测试指的是测试的轨迹与限制线的比较。
在测试模式下按此键进入可以在关闭、自动、开启这三种模式下转换关闭测试――关闭比较和指示功能。
开启测试――开启比较功能。
如果轨迹全部在限制值以下，那么在屏幕的底部就会显示“PASS”。
如果轨迹的任意一部分超出了限制值，那么超出的部分会呈红色，且屏幕底部显示“FAIL”。
自动测试――类似于开启测试。
而且，如果轨迹的任意一部分超出了限制值，那么测试仪就会发出“哔”声。
七、标识点标识点可以使VSWR精确到0.01，回波损耗及线损精确到0.1dB，最多可显示6个标识点。
标识点的准确值将会在屏幕底部显示。
1，激活标识选择标识点关闭与激活的切换2，移动标识点激活的标识点可以通过箭头键或数字键输入一个距离来进行移动。
在轨迹上移动标识点定位轨迹的最高点定位轨迹的最底点3，设置标识点的类型标识点的类型有两种：三角形标识点在轨迹上显示为三角形点；线性标识点在轨迹上显示为一条垂直的线。
4，三角形标识点的运用当运用三角形标识点的时候，它显示的是自己的值与其他标识点或限制值之间的差值。
在标识点之间及限制值之间的切换5，在回放轨迹中标识点的运用在轨迹回放时，有一个附加的标识选项。
在单条轨迹的模式下，标识点正常运作。
在两条轨迹的模式下，标识点显示回放轨迹与当前轨迹差别，在该模式下只能显示三个标识点。
单条轨迹与两条轨迹间的切换八、测试驻留测试驻留是指不会对当前的波形进行更新。
当测试被驻留时，在屏幕下面会出现一个锁状小图标。
当锁不再出现的时候，则表示当前测试可以更新。
在测试运行与测试驻留间的切换测试驻留间波形不会被更新测试运行间波形可以更新九、打印鸟牌驻波测试仪可以通过惠普打印机打印屏幕上显示的信息。
打印屏幕上的信息第四章故障定位模式该模式下的测试是用于确定天馈系统中故障点的位置。
测试结果显示在由X轴、Y轴组成的图表中，X轴显示故障距离，故障的相对程度显示在Y轴。
注意事项：为了获得最佳的测量结果，在测试之前必须设置频率带宽，馈线类型及进行校准。
按此模式键按此键选择故障定位模式一、设置频率带宽注意事项：改变频率设置将会自动转到校准界面。
通常是在校准之前设置频率。
频率带宽和相关的传播速度决定了最大距离，超过这个最大距离，将会得出错误的测量结果。
为了得到最佳的测试数据，频率带宽以及与之相匹配的线长和传播速度的选择见下面表格。
故障定位距离与分辨能力速率频率带宽例如，线缆的介电常数是2.296，速率是66%,线缆是100英尺，那么测试仪的频率带宽为700MHZ。
图形的分辨力为5英寸。
如果线缆的传播速度或线长不在这张表中，测试人员可以用下面这个公式计算出正确的带宽：频率带宽＝35,000*相对速率（%）/线长（m）如果测试人员输入的带宽远大于目前通用的带宽，那么这个带宽应被设置为可能的最大的数值。
在这种情况下，测试人员应根据不同型号的测试仪先设置中心频率，再设置带宽。
SA-1700 863 MHzSA-2500A 1640 MHzSA-4000 1988 MHz按此键选择该模式按此键进行频率设置通过该键盘选择带宽输入上面表格中的数值二、设置馈线的类型馈线的类型可以人为设置或从列表中选择。
如果传播速度或线损被人为地改变，那么馈线将变为“自定义”模式。
注意事项：改变馈线类型或传播速率需要重新设置距离参数，通常是在设置距离参数之前设置馈线的类型。
按此键设置馈线类型通过此键盘选择传播速度及线损输入新数值馈线列表馈线列表弹出的菜单包含了预先设置的馈线类型。
使用这种菜单不仅快速、简单，而且可以避免一些可能发生的误操作。
通过此键盘选择馈线类型通过此键盘显示馈线列表并选择一种馈线通过此键激活所选的馈线三、设置距离测试时最大的可能距离是由频率带宽决定的。
见上表。
通过此键可以显示设置的距离通过此键盘选择设置开始或终止的距离通过此键输入新的值通过此键盘选择到单位项通过此键盘选择单位米或者英尺通过此键激活此单位四、设置驻波测试的单位及刻度测试显示的刻度可以人工设置或仪器自动调节显示。
显示的单位分为回波损耗（dB）VSWR比。
通过此键显示刻度设置1，设置单位通过此键盘选择到单位选项通过此键盘选择单位通过此键激活单位2，设置刻度通过此键盘可以选择最大或最小通过此键盘可以输入新的值3，自动刻度自动刻度指的是仪器自动设置刻度使轨迹可以完整的显示在屏幕上。
通过此键盘选到自动刻度通过此键激活自动刻度自动刻度也可以在主界面中激活在故障定位模式下按此键进入五、限制线限制线可以帮助你观察超标的轨迹。
它显示为某一值的水平线。
按此键进入设置限制线的值模式按此键盘输入数值六、限制测试限制测试是对限制线与测试轨迹进行比较。
在故障点模式下按该键进入限制测试按此键可以在开，自动，关之间转换测试关闭―――不对通过限制值的轨迹与没有通过的轨迹进行比较。
测试开启―――打开比较功能。
如果所有的轨迹都在限制值以下，在屏幕底部会显示“PASS”。
如果有轨迹的任何一部分超过了限制值，超出的部分将显示为红色，并且在屏幕底部显示“FAIL”。
自动测试―――类似测试开启。
只是附加了一个功能：当有任何一部分超过了限制值，仪器将发出“哔”的声音。
七、标识点标识点可以使VSWR精确到0.01，回波损耗及线损精确到0.1dB，最多可显示6个标识点。
标识点的准确值将会在屏幕底部显示。
1，激活标识点按此键可以选择标识点按此键可以在开，关之间转换2，移动标识点通过箭头键来移动激活的标识点，或通过数字键盘来输入距离值。
通过该键盘可以在轨迹上移动标识点通过该键可以在轨迹找到最高点通过该键可以在轨迹找到最低点3，设置标识点的类型标识点的类型有两种：三角形标识点在轨迹上显示为三角形点；线性标识点在轨迹上显示为一条垂直的线。
通过该键可以在两种类型之间切换4，三角形标识点的运用当运用三角形标识点的时候，它显示的是自己的值与其他标识点或限制值之间的差值。
通过该键可以在标识点与限制线的切换5，在回放轨迹中标识点的运用在轨迹回放时，有一个附加的标识选项。
在单条轨迹的模式下，标识点正常运作。
在两条轨迹的模式下，标识点显示回放轨迹与当前轨迹差别，在该模式下只能显示三个标识点。
单条轨迹与两条轨迹的切换八、平滑平滑指的是对显示的轨迹取平均值的一项功能。
有三个级别的平滑度可以显示。
先进入故障点定位模式通过该键进行平滑度的切换九、测试驻留测试驻留是指不会对当前的波形进行更新。
当测试被驻留时，在屏幕下面会出现一个锁状小图标。
当锁不再出现的时候，则表示当前测试可以更新。
按故障定位模式下进入在测试运行与测试驻留间的切换测试运行间波形不可更新。
驻波测试仪使用说明
常用参考手册1.1. SITEMASTER简明使用说明∙2-8-Main Menu: 按下on键。
接下来，主菜单被显示在信息屏上。
-FREQ DIST SCALE OPT POWER: 这些软键，提供如下菜单选项。
▪FREQ - 选择频率菜单，说明在29页。
▪DIST - 距离菜单选项，说明在2-13页。
▪SCALE- 刻度菜单选项，说明在2-18页。
▪OPT - 选项菜单，说明在2-19。
▪POWER- 功率菜单选项，说明在2-21页。
∙2-9- Frequency Menu ( FREQ频率菜单): 提供设置扫描频点。
也提供标记菜单通道。
被选定的频点可以用键盘或Up/Down箭头键改动. 选择FREQ键，接下来，符合要求信息被显示在信息区内。
- F1 F2 MKRS MAIN▪F1 - 打开F1点参数值，这是频带扫描的开始值，按回车键（ENTER），当前数被接受。
▪F2 - 打开F2点的参数值，这是频带扫描的结束值。
按回车键（ENTER），当前数被受。
▪MKRS - 选择标记菜单，说明在2-10页。
▪MAIN - 返回主菜单。
∙2-10-Markers Menu (MKRS):提供设定的标记值，使用键盘或箭头键（Up/Down）来更改.被设定的频率或距离的数值。
选Page 1 of 20 江苏红波电讯有限公司MKRS键，按下来，符合要求的数值被显示在信息区。
选MKRS键也将调用一下菜单。
-M1 M2 M3 M4 Main▪M1 — M1点标记参数选项，显示SWR，RL，CL与距离或频点的打开第二层菜单，说明在第2-11页。
▪M2，M3，M4同上。
▪MAIN —返回主菜单。
∙2-11- Markers Menu（2rd.level): 提供打开或关闭标记选项及设定值，被选定的频点和距离值被键盘或箭头键（Up/Down）更改.分别选择M1，M2，M3或M4键，接下来符合值被显示在信息区ON/OFF EDIT DELTAMORE BACK▪ON/OFF—打开标记选现或关闭它。
BIRD驻波比测试仪使用说明书
BIRD驻波比测试仪使用说明书鸟牌驻波比测试仪菜单名录一：Mode：主菜单Measure Match：驻波分析（驻波比要求控制在1.5以内，1.5以上需要处理）Fault Location：故障定位（确定在几米处有好大的驻波，一般先处理接头处）Measure Power：能量分析（基本上不用）Utility：应用程序二、Mode的子菜单Measure Match：驻波分析Save/Recall：保存/回放Auto Scale：自动刻度（不要动它，不小心碰到了的话，要么重新设置要么以后每次测试看不到波形时再次点击）Limit：限制测试（一般设置在1.5）Test On：开启Test OFF：关闭Test Aud：自动HOLD/RUN：测试运行与测试驻留之间切换Print：打印Fault Location：故障定位Save/Recall：保存/回放Auto Scale：自动刻度Limit：限制测试Test On：开启Test OFF：关闭Test Aud：自动HOLD/RUN：测试运行与测试驻留之间切换Print：打印三：Mode/Measure Match/Config：驻波分析的设置Freq：频率设置Start：开始频率Stop：终止频率Center：中心频率Span：带宽Band List：波段列表Scale：刻度及单位设置Min：最小值Max：最大值Auto Scale：自动刻度Units：单位Cbl Loss：线损（一定要断开天线）Rtn Loss：回波损耗VSWR：电压驻波比Disp：显示（Graph Display 图形显示管）Envelope：包络线Minimum：最小刻度Maximum：最大刻度Limit Line：限制线（限制线用于帮助使用者识别数据是否达到指标）Cable Loss：线损测试/取消线损测试（测量线损时，被测线的远端应该断开）四：Mode/Measure Match或Fault Location /Calibrate：校准Open：开路标准Short：短路标准Load：50欧姆负载※每次重新设置参数之后都要进行校准，校准器的三个接口分别校准五：Mode/Fault Location/Config：故障定位模式的设置故障定位的设置在测试之前必须设置频率带宽，馈线类型及进行校准频率带宽＝35,000*相对速率（%）/线长（m）---在Measure Match下设置Freq：频率设置Start：开始频率（890M）Stop：终止频率（960M）Center：中心频率Span：带宽Band List：波段列表Scale：刻度及单位设置Min：最小值（1）Max：最大值（5）Auto Scale：自动刻度（根据波形大小自动调整可都是波形显示到窗口）Units：单位Cbl Loss：线损Rtn Loss：回波损耗VSWR：电压驻波比（一般都选择驻波比，其他的要换算成驻波，比较麻烦）Disp：显示（Graph Display 图形显示管）Envelope：包络线Minimum：最小刻度Maximum：最大刻度Limit Line：限制线（限制线用于帮助使用者识别数据是否达到指标）Cbl Type：设置馈线的类型（改变馈线类型或传播速率需要重新设置距离参数，通常是在设置距离参数之前设置馈线的类型）Vel. Prop：传播速度Loss：线损Cable List：馈线类型Distance：设置距离Start：开始距离（0米）Stop：终止距离（大于馈线的长度，一般不用变）Max：最大距离Units：单位Meters：米（一般选米为单位）Feet：英尺Smooth：平滑（平滑指的是对显示的轨迹取平均值的一项功能）High：高平滑度Medium：折中平滑度Low：低平滑度None：没有Cable Loss：线损测试/取消线损测试（测量线损时，被测线的远端应该断开）六：Marker：标识点Mark：选择标识点Active：关闭或激活标识点Type：设置标识点的类型Type Line：线性标识点Type Triangle：三角形标识点。

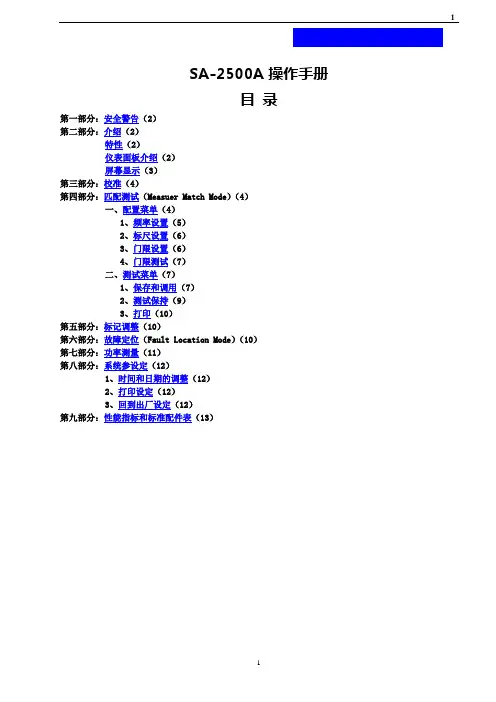

BIRD-SA-2500A操作手册
