激光切割技术培训解读

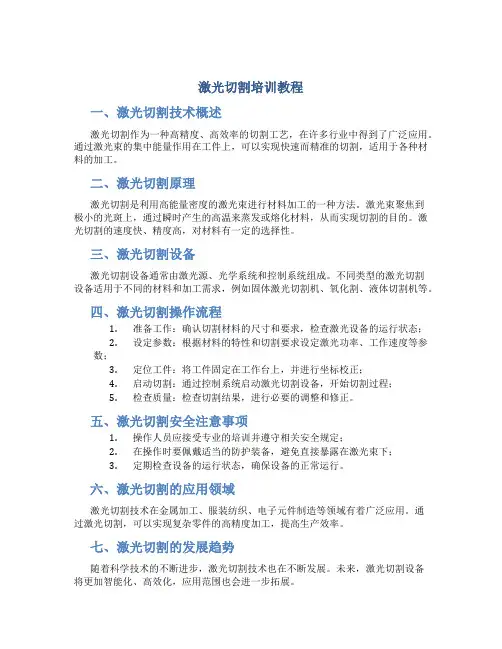

激光切割培训教程
激光切割培训教程一、激光切割技术概述激光切割作为一种高精度、高效率的切割工艺，在许多行业中得到了广泛应用。
通过激光束的集中能量作用在工件上，可以实现快速而精准的切割，适用于各种材料的加工。
二、激光切割原理激光切割是利用高能量密度的激光束进行材料加工的一种方法。
激光束聚焦到极小的光斑上，通过瞬时产生的高温来蒸发或熔化材料，从而实现切割的目的。
激光切割的速度快、精度高，对材料有一定的选择性。
三、激光切割设备激光切割设备通常由激光源、光学系统和控制系统组成。
不同类型的激光切割设备适用于不同的材料和加工需求，例如固体激光切割机、氧化割、液体切割机等。
四、激光切割操作流程1.准备工作：确认切割材料的尺寸和要求，检查激光设备的运行状态；2.设定参数：根据材料的特性和切割要求设定激光功率、工作速度等参数；3.定位工件：将工件固定在工作台上，并进行坐标校正；4.启动切割：通过控制系统启动激光切割设备，开始切割过程；5.检查质量：检查切割结果，进行必要的调整和修正。
五、激光切割安全注意事项1.操作人员应接受专业的培训并遵守相关安全规定；2.在操作时要佩戴适当的防护装备，避免直接暴露在激光束下；3.定期检查设备的运行状态，确保设备的正常运行。
六、激光切割的应用领域激光切割技术在金属加工、服装纺织、电子元件制造等领域有着广泛应用。
通过激光切割，可以实现复杂零件的高精度加工，提高生产效率。
七、激光切割的发展趋势随着科学技术的不断进步，激光切割技术也在不断发展。
未来，激光切割设备将更加智能化、高效化，应用范围也会进一步拓展。
通过本教程，你可以更好地了解激光切割技术的基本原理和操作流程，为将来的学习和工作提供参考。
如果你对激光切割技术感兴趣，不妨进一步深入学习和实践，掌握这一先进的加工技术。
激光切割机培训资料
激光切割机培训资料激光切割机是一种高精度、高效率的切割工具，广泛应用于金属加工、电子制造、汽车制造等领域。
激光切割技术的应用不断扩大，对操作人员的要求也越来越高。
下面将介绍激光切割机的基本原理、操作流程以及安全注意事项，帮助您快速掌握激光切割技术。
激光切割机的基本原理激光切割机是利用激光束对工件进行加工的设备。
其基本原理是通过激光器发射出的激光束，经过透镜集中成一束高能量的光束，通过光束聚焦在工件表面，使工件表面瞬间升温并融化，然后利用气体吹扫将熔融材料吹除，完成切割加工。
激光切割机的操作流程1.准备工作：检查激光切割机的运行状态，确保相关设备齐全并接通电源。
2.设定参数：根据工件材料、厚度等情况，设定合适的激光功率、切割速度等参数。
3.固定工件：将待加工的工件固定在工作台上，确保安全稳固。
4.调试焦距：调整焦距，使激光束能够准确聚焦在工件表面。
5.手动定位：根据需求手动调整激光切割机的位置，确保切割位置准确。
6.启动激光：按下启动按钮，激光切割机开始工作。
7.监控加工：在加工过程中，时刻注意加工情况，随时调整参数。
8.完成切割：加工完成后，关闭激光切割机并清洁工作台和设备。
激光切割机的安全注意事项1.戴防护眼镜：激光工作时产生较强的激光束，应该戴好防护眼镜以免伤及眼睛。
2.穿戴防护服：操作激光切割机时，应穿戴合适的防护服，避免被激光束直接照射。
3.禁止触碰切割头：激光切割头在工作时会产生高温，应禁止触碰切割头，避免烫伤。
4.定期维护：定期检查激光切割机的各项部件，确保设备正常运行。
5.不得擅自更改参数：操作激光切割机时不得擅自更改激光功率、切割速度等参数，以免影响加工质量。
通过以上培训资料，相信您已经对激光切割机有了基本的了解。
在实际操作中，请严格遵守操作规程和安全注意事项，确保人身安全和设备正常运行。
祝您在激光切割技术领域取得更大的进步！。
激光切割知识与技能训练
激光切割知识与技能训练激光切割是一种高精度、高效率的金属加工技术，广泛应用于工业制造、汽车、航空航天等领域。
如何掌握激光切割的相关知识和技能，提高切割质量和效率，是每个从事相关行业的工作者都需要面对和解决的问题。
激光切割原理激光切割是利用高能密度的激光束对工件进行热能加工，通过熔化、气化或燃烧的方式将工件切割成所需要的形状。
激光切割的原理可以归纳为以下几点：1.激光能量聚焦：激光束通过透镜聚焦成高能密度的光点，能量集中在小范围内，从而实现高效加工。
2.熔化或气化工件：激光束的高能量可以使工件局部熔化或气化，实现切割作用。
3.辅助气体吹扫：通常在激光切割过程中会使用辅助气体，如氧气、氮气等，用以吹扫工件表面产生的熔渣，提高切割质量。
从事激光切割的必备技能要成为一名优秀的激光切割工作者，除了具备相关的专业知识外，还需要掌握以下几项关键技能：1. 激光设备操作技能熟练掌握激光切割设备的操作技能，包括启动设备、调整参数、监控加工过程等。
2. 安全意识和操作规范激光切割是一项高风险的工作，操作人员必须具备严谨的安全意识，遵守操作规范，做好相关防护工作，确保人身和设备安全。
3. 材料特性了解不同材料在激光切割过程中的反应不同，了解不同材料的熔点、气化点、硬度等特性，有助于选择合适的加工参数，提高切割效率和质量。
4. 故障排除能力在实际工作中，激光切割设备可能会出现各种故障，具备快速准确的故障排除能力对于保证生产连续性至关重要。
提高激光切割技能的途径除了掌握基本技能外，提高激光切割技能还可以从以下几个方面入手：1. 参加培训课程参加正规的技术培训课程，系统学习激光切割的相关知识和技能，能够更好地掌握实际操作技巧。
2. 多实践、多总结在工作中多积累实践经验，不断总结和改进工作方法，尝试不同的切割参数和材料组合，以提高切割效率和质量。
3. 关注行业动态及时了解激光切割领域的最新技术和设备，跟踪行业前沿动态，不断学习和提升自己的专业水平。
激光切割技术入门教程
激光切割技术入门教程激光切割技术是一种高精度、高效率的材料加工方法，广泛应用于金属加工、工业制造、艺术设计等领域。
本文将介绍激光切割技术的基本原理、设备要求、操作流程和应用范围，帮助读者快速入门激光切割技术。
基本原理激光切割技术利用高能激光束对工件表面进行热加工，通过在局部区域提供高能量密度的热源，使材料迅速蒸发或熔化，从而实现切割或雕刻的目的。
激光束经过准直、聚焦后，在工件表面产生高温熔融区域，通过气体辅助吹扫或熔渣排出，完成切割加工。
设备要求进行激光切割加工需要一台激光切割机，通常包括激光发生器、控制系统、光路系统和运动系统。
激光发生器产生高能激光束，控制系统实现加工参数设定和控制，光路系统将激光束引导至工件表面，运动系统驱动工件或激光头移动以实现加工。
操作流程1.设定加工参数：根据材料种类、厚度和加工要求设定激光功率、速度、聚焦距离等加工参数。
2.准备工件：将待加工工件固定在工作台上，并利用夹具等固定装置确保工件位置稳定。
3.对焦校正：调节激光头位置，保证激光束聚焦在工件表面，确保加工质量和精度。
4.运行加工程序：启动激光切割机，按照预设参数进行加工，完成后取出工件进行检验。
应用范围激光切割技术广泛应用于各种材料的加工领域，包括金属材料（如钢铁、铝合金等）、非金属材料（如塑料、木材等）、玻璃、陶瓷等。
在制造业、广告行业、工艺品制作等领域有着重要作用，可以实现精细加工、高效生产。
通过本文的介绍，读者可以了解到激光切割技术的基本原理、设备要求、操作流程和应用范围，希望能对初学者有所帮助，促进激光切割技术的学习和应用。
激光切割机的操作方法培训内容
激光切割机的操作方法培训内容激光切割机是一种常用于加工材料的高效工具，能够快速、精准地切割各种材料，广泛应用于制造业中。
本文将介绍激光切割机的操作方法培训内容，帮助您更好地掌握使用技巧。
1. 安全操作在操作激光切割机之前，首先要了解并遵守安全操作规程，确保自身和他人的安全。
以下是一些常见的安全操作步骤：•穿戴必要的防护装备，如护目镜、手套等。
•确保工作区域通风良好，避免激光烟尘对身体造成危害。
•在操作过程中严格遵守操作手册中的安全规定。
2. 切割参数设置在使用激光切割机进行切割作业时，需要根据不同材料的特性设置合适的切割参数，以确保切割效果和工作效率。
常见的切割参数包括：•切割速度：影响切割速度和效果。
•激光功率：控制激光束的强度。
•聚焦距离：影响激光束的聚焦效果。
合理设置切割参数可以提高切割质量，减少浪费。
3. 对材料的处理在进行激光切割之前，需要对要切割的材料进行一些预处理，以确保切割效果。
一些常见的预处理工作包括：•清洁表面：确保材料表面清洁，避免杂质影响切割效果。
•固定材料：使用固定装置将材料固定在工作台上，避免在切割过程中移动造成错误。
•选择合适的材料类型：不同材料需要不同的切割参数和操作方法，根据实际情况选择合适的材料类型。
4. 操作流程激光切割机的操作流程一般包括以下几个步骤：•打开激光切割机电源，启动机器。
•设置切割参数，根据实际情况进行调整。
•将要切割的材料固定好，调整好位置。
•启动激光切割，开始切割作业。
•切割完成后，关闭机器，清理工作区域。
5. 故障排除在操作激光切割机的过程中，可能会遇到一些故障情况，需要及时排除。
常见的故障包括：•切割效果不佳：可能是切割参数设置不当，需要重新调整参数。
•光束偏斜：可能是光路调节不正确，需要重新校准。
•机器故障：可能是机器部件出现损坏，需要修理或更换。
在遇到故障时，可以参考操作手册进行排除，或者联系专业技术人员进行处理。
激光切割机是一种高效的加工设备，熟练掌握操作方法对提高工作效率至关重要。

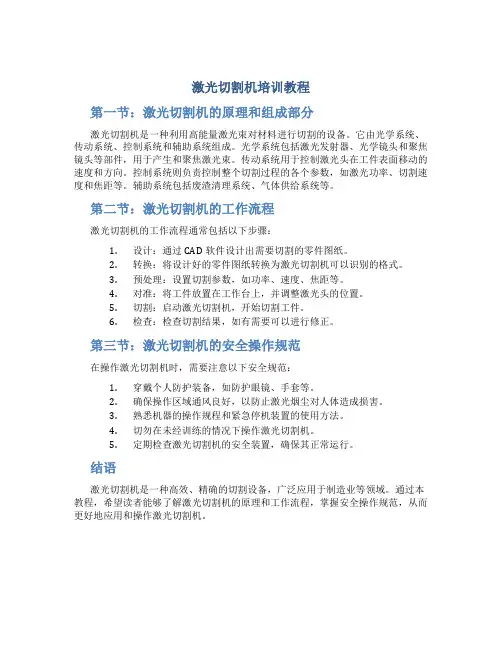

激光切割机培训教程
激光切割机培训教程
第一节：激光切割机的原理和组成部分
激光切割机是一种利用高能量激光束对材料进行切割的设备。
它由光学系统、传动系统、控制系统和辅助系统组成。
光学系统包括激光发射器、光学镜头和聚焦镜头等部件，用于产生和聚焦激光束。
传动系统用于控制激光头在工件表面移动的速度和方向。
控制系统则负责控制整个切割过程的各个参数，如激光功率、切割速度和焦距等。
辅助系统包括废渣清理系统、气体供给系统等。
第二节：激光切割机的工作流程
激光切割机的工作流程通常包括以下步骤：
1.设计：通过CAD软件设计出需要切割的零件图纸。
2.转换：将设计好的零件图纸转换为激光切割机可以识别的格式。
3.预处理：设置切割参数，如功率、速度、焦距等。
4.对准：将工件放置在工作台上，并调整激光头的位置。
5.切割：启动激光切割机，开始切割工件。
6.检查：检查切割结果，如有需要可以进行修正。
第三节：激光切割机的安全操作规范
在操作激光切割机时，需要注意以下安全规范：
1.穿戴个人防护装备，如防护眼镜、手套等。
2.确保操作区域通风良好，以防止激光烟尘对人体造成损害。
3.熟悉机器的操作规程和紧急停机装置的使用方法。
4.切勿在未经训练的情况下操作激光切割机。
5.定期检查激光切割机的安全装置，确保其正常运行。
结语
激光切割机是一种高效、精确的切割设备，广泛应用于制造业等领域。
通过本教程，希望读者能够了解激光切割机的原理和工作流程，掌握安全操作规范，从而更好地应用和操作激光切割机。
激光切割机的操作方法培训内容是什么
激光切割机的操作方法培训内容在工业制造领域，激光切割机作为一种高效精准的切割工具，被广泛应用于金属加工、汽车制造、电子设备制造等领域。
为了确保激光切割机的安全运行和高效使用，操作人员需要接受专门的培训。
本文将介绍激光切割机的操作方法培训内容。
1. 设备结构与原理在培训内容的开始阶段，操作人员需要了解激光切割机的基本结构和工作原理。
包括激光器、光路系统、CNC控制系统等关键部件的作用和相互配合关系，以及激光切割机的切割原理和工作流程。
2. 安全操作规程安全是激光切割机操作的首要原则。
培训内容中将详细介绍激光切割机的安全操作规程，包括激光辐射防护、切割区域安全防护、紧急停机按钮的使用方法等，以确保操作人员的人身安全和设备的安全运行。
3. 设备操作流程激光切割机的操作流程通常包括工件上料、参数设置、程序调试、切割加工等步骤。
培训内容将详细介绍每个操作步骤的具体操作方法和注意事项，包括工件夹持方式、光斑焦距调节、切割速度和功率的设置等。
4. 故障排除与维护激光切割机在使用过程中可能会遇到各种故障，如光路偏移、激光器故障、CNC系统故障等。
培训内容中将介绍常见的故障排除方法和维护保养知识，帮助操作人员快速准确地解决问题，保证设备的正常运行。
5. 刀具更换与调试为了保证激光切割机的切割质量和效率，刀具的选择、更换和调试都至关重要。
培训内容将介绍不同材料的刀具选择原则、更换刀具的步骤和注意事项，以及刀具的调试方法，帮助操作人员提高生产效率。
结语通过以上培训内容的学习，操作人员可以掌握激光切割机的操作方法和安全规范，提高工作效率和质量，确保设备的安全运行。
激光切割机作为一种高精度的切割工具，在工业制造中扮演着重要角色，培训内容的掌握将对生产效率和企业竞争力产生积极影响。
激光切割机的操作方法培训内容是什么呢
激光切割机的操作方法培训内容激光切割机是一种高精度、高效率的切割设备，广泛应用于金属加工、木材加工、纺织品加工等行业。
正确的操作方法对于保证切割质量、提高生产效率至关重要。
下面将介绍激光切割机操作方法的培训内容。
1. 安全操作使用激光切割机时，首要考虑的是安全。
操作人员需要了解切割机的基本结构和原理，熟悉紧急停机按钮的位置，并掌握操作规程。
在操作过程中，要注意穿戴好防护眼镜、手套等个人防护用具，避免触及刀具区域。
2. 设备调试激光切割机的调试工作非常重要。
在进行切割任务之前，需要对设备进行严格的校准和调试，包括调整切割头的焦距、设置切割速度和功率等参数。
只有确保设备正常运行，切割结果才会符合要求。
3. 材料准备选择合适的切割材料至关重要。
不同的材料需要采用不同的切割参数，包括功率、速度、气压等。
操作人员需要了解不同材料的切割特性，选择适当的切割参数以获得最佳的切割效果。
4. 操作流程激光切割机的操作流程一般包括以下几个步骤：•打开设备电源，启动设备，进行设备自检。
•导入切割文件，设置切割参数。
•对材料进行固定，调整切割头位置。
•启动激光切割机，监控切割过程。
•切割完成后，关闭设备电源，清理工作台。
5. 故障处理在操作激光切割机时，可能会遇到各种故障情况，如切割头堵塞、切割质量下降等。
操作人员需要学会分析故障原因，并采取相应措施进行处理。
在遇到无法解决的故障时，应及时联系设备维修人员进行维护。
结语激光切割机的操作方法培训内容涵盖了安全操作、设备调试、材料准备、操作流程和故障处理等方面。
只有掌握了这些知识，操作人员才能熟练、安全地操作激光切割机，保障切割质量和生产效率。
希望以上内容能够帮助您更深入了解激光切割机的操作方法，提升工作效率和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
激光切割的原理及特点 激光切割的影响因素 光纤切割的原理及特点
1、激光切割技术的原理
? 激光切割的原理是将激光束聚焦成很小光 点，使焦点处达到很高的功率密度。这时 光束输入（由光能转换）的热量远远超过 被材料反射、传导或扩散部分，材料很快 加热至汽化温度，蒸发形成孔洞。随着光 束与材料相对线性移动，使孔洞连续形成 宽度很窄的切缝。
三 喷嘴
? 喷嘴形状、喷嘴孔径、喷嘴高度（喷嘴出口与工件表面之间的距离） 等，均会影响切割的效果。
? 喷嘴的作用 ? 防止熔渍等杂物往上反弹，穿过喷嘴，污染聚焦镜片。 ? 控制气体扩散面积及大小，从而控制切割质量。
图 3 没有喷嘴时，气体喷出的情况 ? 图 4 有喷嘴时，气体喷出的情况
喷嘴与切割品质的关系
? 对切割断面的影响
? 如图所示，当辅助气体从喷嘴吹出时，气量不均匀，出现 一边有熔渍，另一边没有的现象。对切割3mm以下薄板时， 它的影响较小，切割3mm以上时，影响较严重，有时无法 切透。
喷嘴与切割品质的关系
? 对尖角的影响
? 工件有尖角或角度较小时，容易产生过熔现象， 厚板则可能无法切割。
? 对穿孔的影响
? 喷嘴出口孔中心与激光束的同轴度是影响切割质量优劣的 重要因素之一，工件越厚，影响越大。
? 当喷嘴发生变形或有熔渍时，将直接影响同轴度。 ? 故喷嘴应小心保存，避免碰伤以免造成变形。喷嘴形状和
尺寸的制造精度高，安装时应注意方法正确。 ? 如果由于喷嘴的状况不良，从而需要要改变切割时的各项
条件，那就不如更换新的喷嘴。 ? 如果喷嘴与激光不同轴，将对切割质量产生如下影响。
白色不干胶带
喷嘴
? 取下不干胶纸，注意保持其方向，以便与喷嘴相比照。 正常情况下，不干胶纸上会留下一个黑点，是被激光烧损的。但如 果喷嘴中心偏离激光束中心过大时，将无法看到这个黑点（激光束 射到了喷嘴的壁上）。
? 图 7 喷嘴偏离太大
如果打出的中心点时大时小，请注意条件是
否一致，聚焦镜是否松动。
图 8 聚焦镜松动
喷嘴孔径
气体流速（量）
熔融物去除能力
小
快
大
大
慢
小
喷嘴
? 喷嘴φ1、φ1.5 的差异
喷嘴直 薄板（3mm以下） 厚板（3mm以上）
径
切割功率较高，散热时间较长，
切割时间亦较长
φ1
切割面较细
气体扩散面积小，不太稳定，基 本可用
φ1.5
切割面会较粗， 转角地方易有溶 渍
气体扩散面积大，气体流速较慢 ， 切割时较稳定
激光切割的特点
? 再次，激光束可控性强，并有高的适应性和柔性， 因而：与自动化装备相结合很方便，容易实现切 割过程自动化；由于不存在对切割工件的限制， 激光束具有无限的仿形切割能力。
? 大多数有机与无机材料都可以用激光切割。在工 业制造系统占有分量很重的金属加工业，许多金 属材料，不管它具有什么样的硬度，都可进行无 变形切割。数控激光切割系统能方便切割不同形 状与尺寸的工件，它往往比冲切、模压工艺更被 优先选用；它没有械具消耗，无需修理模具，节 约更换械具时间，从而节省加工费用，降低产品 成本。
正焦距 焦点在工件表面上
喷嘴
切幅
切割厚钢板时采用。
厚钢板切断时，切断用 氧气的氧化作用必须从 上面到底面。因厚板之 故切幅要宽，这样的设 定可得较宽的切幅。切 断面和瓦斯切断类似， 可以说是用氧气吹断， 因此断面较粗糙。
焦点位置
? 焦点位置对切割断面 的影响
表面1.5mm上 表面0.5mm上 表面2.5mm上
喷嘴
切幅
负焦距 焦点在工件表面下
喷嘴
切幅
特征
适用于5毫米以下薄碳钢 等。 （切断面）
焦点在工 件上表面，所以，切割
光滑，下表面则不光滑。
铝材、不锈钢等工件采用这 种方式。 （切断面）焦点在中央，因 此平滑面范围较大，切幅比 零焦距的切幅宽，切割气体 流量较大，穿孔时间较零焦
距为长。
焦点位置与切割面的关系
激光切割的特点
? 激光切割的特点是： 切缝窄、变形小、精度高、 速度快、效率高
? 首先激光光能转换成惊人的热能保持在极小的区 域内，所以激光切割可提供：狭的直边割缝；最 小的邻近切边的热影响区；极小的局部变形
? 其次，激光束对工件不旋加任何力，它是无接触 切割工具，这就意味着工件无机械变形；无刀具 磨损，也谈不上刀具的替换问题；切割材料无需 考虑它的硬度，也即激光切割能力不受被切材料 硬度影响，任何硬度的材料都可切割。
光束直径
辅助气体压力
透镜焦距
割嘴直径 焦点
割嘴相对板面距离
材料表面
割缝宽
一 激光模式
? 激光器的模式对切割影响很大，切割时要 求到达钢板表面的模式较好。这与激光器 本身的模式和外光路镜片的质量有直接的 关系。
二 焦点位置
? 焦点位置是一个关键参数， 应正确调节焦点位置。
焦点位置示意图Fra bibliotek零焦距
焦点在工件表面
喷嘴高度的调整
? 喷嘴高度即喷嘴出口与工件表面之间的距 离。
? 图 10 喷嘴高度
四 切割速度
? 1速度过快
? 如果切割速度过快，可能造成以下后果。
? 可能无法切透，火花乱喷。
? 有些区域可以切透，但有些区域无法切透。
2影响切割的因素
? 切割工艺与下述因素关系紧密： ? 激光模式 ? 激光功率 ? 光路的稳定性 ? 焦点位置 ? 喷嘴高度 ? 喷嘴直径 ? 辅助气体 ? 辅助气体纯度 ? 辅助气体流量 ? 辅助气体压力 ? 切割速度 ? 板材材质 ? 板材表面质量
与切割相关的各工艺参数如下图所示：
切割气体类型
注意观察黑点偏离
喷嘴中心的方向，调整喷嘴位置
正确
图 9 调整喷嘴位置，
与激光束同轴
调整螺钉
喷嘴孔径
? 孔径大小对切割质量和穿 孔质量有关键性的影响。
? 如果喷嘴孔径过大，切割 时四处飞溅的熔化物，可 能穿过喷嘴孔，从而溅污 镜片。孔径越大，几率越 高，对聚焦镜保护就越差， 镜片寿命也就越差。
? 喷嘴孔径的比较
? 穿孔不稳定，时间不易控制，对厚板会造成过 熔，且穿透条件不易
激光
? 掌握。对薄板影响较小。
? 图 5 同轴度对切割 ? 断面的影响
左边吹气量小
喷嘴 右边吹气量小
喷嘴孔与激光束同轴度的调整
? 喷嘴孔与激光束的同轴度的调整步骤如下： ? 在喷嘴的出口端面涂抹印泥（一般以红色
为好），将不干胶带贴在喷嘴出口端面上。 图 6 调整同轴步骤1 ? 用10~20瓦的功率，手动打孔。
