多功能厅音响及投影设备图解
会议室系统方案(多功能厅)ppt课件
视频会议多点系会议功统能演－示 功能一
利用硬件的MCU可以实现多方会议
北
京
ISDN/IP链
成
路
都
上
广
海
州
重 庆
香 港
视频会议双流系会议功统能演－示 功能二
主会场 PPT
双流盒
北 京
主会场人物 画面
上
ISDN/IP链
香
海
路
港
通过双流盒，可将主会场PC上 的画面以及主会场的画面清晰的
广
显示在分会场的显示设备上
音响（扩音）系统－系统连接图
扩声系统组音成 响（扩音）系统的组成
Hale Waihona Puke 音源控制设备处理设备
功放
音箱
CD机 DVD机 卡座 麦克风 数字话筒
调音台 AV数字管理中心
均衡器 效果器 压限器 分频器 激励器 反馈抑制器 数字处理器
定压功放 定阻功放
无源音箱 有源音箱
均衡器：音响（扩音）处理设备介绍
对音频信号的频率响应特性进行补偿、调节和处理的电子设备，是最 重要的声音信号处理设备，均衡器将整个音频频率范围分为若干个频段 ，使用者可以根据实际情况，对不同频率的声音信号进行不同的提升或 衰减，以达到补偿由于各种原因造成的声音信号中欠缺的频率成分和抑 制过多的频率成分的目的。
州
视频会议系统－功能三 MCU控制会场显示的画面示意图
通过MCU的控制可以将各个分 会场进行分屏显示，也可以将 某个会场的画面放大。
各会场画面
各会场画面
大屏幕显大示系屏统 幕显示及信号管理系统
该系统主要向与会 代表显示与会议内容相 关的图像资料、文字资 料，包括电脑资料、视 频信号、摄像信号、会 议代表个人信息和远程 视频图像等，并对这些 信号进行分配及切换。 随着科学技术的发展， 现代会议室越来越重视 多媒体技术的应用。
多功能厅音响灯光说明-
多功能厅音响灯光说明简介多功能厅音响灯光系统是一种综合应用在各类演出、会议、婚礼等活动场所的音频和照明设备。
它能够提供优质的音响效果和独特的灯光效果，为用户提供出色的感官体验。
本文将详细介绍多功能厅音响灯光系统的组成部分、功能特点以及使用方法。
组成部分多功能厅音响灯光系统由以下几部分组成：1.音响设备：包括主音箱、副音箱、功放器、混音器等组件。
主音箱负责承载主要音频输出，副音箱则提供辅助声音补充；功放器负责放大音频信号，混音器则用于合并和混合多个音频源。
2.灯光设备：包括主灯光、辅助灯光、控制台等组件。
主灯光负责提供主要主场照明效果，辅助灯光则补充特殊照明效果；控制台用于操作和控制灯光的亮度、颜色等参数。
3.配套设备：包括音频接口、电源线、信号线、支架等组件。
音频接口用于连接音频设备，电源线提供电力供给，信号线用于传输音频信号，支架可固定音响和灯光设备。
功能特点多功能厅音响灯光系统具有以下几个功能特点：1.优质音效：音响设备采用先进的音频处理技术，能够提供清晰、高保真的音效。
主音箱和副音箱搭配使用，能够在整个场地内实现均衡的音频覆盖，确保听众能够获得良好的音效体验。
2.多样灯光效果：灯光设备通过控制台的操作，可以实现各种灯光效果的切换和调节。
包括颜色、亮度、色温、闪烁效果等多个参数可供用户自由调整，从而实现丰富多样的灯光氛围。
3.智能控制：音响灯光系统可通过触摸屏或遥控器等智能控制装置进行控制。
用户可根据实际需要调整音响和灯光设备的参数，实现智能化管理和操作。
4.可靠稳定性：音响灯光设备采用可靠性高的部件和材料制造，确保设备长时间稳定运行。
配套设备的质量也得到保证，提供稳定、安全的电力和信号传输。
使用方法下面是多功能厅音响灯光系统的使用方法简介：1.准备工作：确认音响灯光设备和配套设备的正常工作状态，检查电力和信号线是否连接牢固。
将音响设备和灯光设备分别设置好，并固定在灯架或支架上。
2.调整音响效果：打开音响设备的电源，调整主音箱和副音箱的音量，并通过混音器调整音频源的音量和音调。
酒店多功能厅

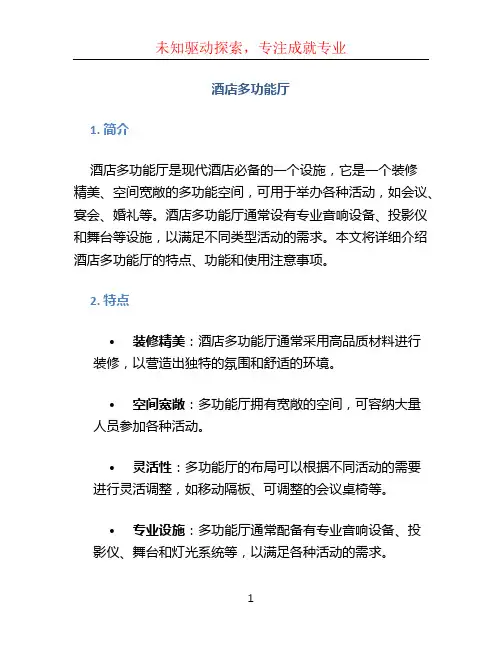

酒店多功能厅1. 简介酒店多功能厅是现代酒店必备的一个设施，它是一个装修精美、空间宽敞的多功能空间，可用于举办各种活动，如会议、宴会、婚礼等。
酒店多功能厅通常设有专业音响设备、投影仪和舞台等设施，以满足不同类型活动的需求。
本文将详细介绍酒店多功能厅的特点、功能和使用注意事项。
2. 特点•装修精美：酒店多功能厅通常采用高品质材料进行装修，以营造出独特的氛围和舒适的环境。
•空间宽敞：多功能厅拥有宽敞的空间，可容纳大量人员参加各种活动。
•灵活性：多功能厅的布局可以根据不同活动的需要进行灵活调整，如移动隔板、可调整的会议桌椅等。
•专业设施：多功能厅通常配备有专业音响设备、投影仪、舞台和灯光系统等，以满足各种活动的需求。
3. 功能酒店多功能厅可以应用于各种场合和活动，包括但不限于以下几个方面：•会议：多功能厅可以用于举办各类会议、研讨会和培训课程。
配备有专业音响设备和投影仪，方便演讲者展示内容并与与会者进行互动交流。
•宴会：多功能厅能够容纳大量宾客，适合举办各类宴会、庆典和聚会。
舒适的环境和专业的餐饮服务将让宾客享受到美好的用餐体验。
•婚礼：多功能厅常被用作婚礼场地，提供全套婚礼布置和服务，包括舞台、音响和灯光设备。
新人和嘉宾们可以在这个浪漫而舒适的空间中共度美好时光。
•展览：多功能厅可以用于举办各类展览和展销会。
宽敞的空间和灵活的布局允许参展商自由设置展示区域，并提供专业的展示设备，使展会达到最佳效果。
4. 使用注意事项在使用酒店多功能厅时，需要注意以下几点：•提前预订：由于多功能厅的需求较大，为了避免时间冲突，建议提前预订厅内的服务和设施。
•了解设备操作：如果您需要使用音响、投影仪等设备，请提前了解相关操作方法或者请工作人员给予指导，以免耽误使用时间。
•安全注意：在使用多功能厅时，请小心移动家具和设备，避免碰撞和摔倒事故的发生。
电源插座和线缆等设备使用时要注意安全，避免触电等危险情况。
•保持卫生：在活动结束后要保持多功能厅的整洁和卫生，垃圾要及时清理干净，并归还设备到指定位置。
会议多功能厅
会议多功能厅会议多功能厅是一种特殊设计的室内空间，用来举办各种规模的会议、演讲、展览和其他活动。
这种厅室通常具备多种功能和设备，以满足不同类型的活动需求。
以下是关于会议多功能厅的描述。
会议多功能厅通常具有宽敞的空间，可容纳大量的人群。
其设计考虑到了人们的舒适感和便利性。
厅室通常具备舒适的座椅、适当的空调和光线，确保与会者在会议期间能够保持高度的专注和集中精神。
多功能厅还配备了先进的音响设备和投影设备，以满足会议、演讲和展览的需求。
音响设备能够保证与会者能够清晰听到发言人的声音，投影设备能够将演示文稿、图像和视频投影到大屏幕上，以便与会者能够更好地理解和参与活动。
此外，多功能厅还配备了宽带互联网连接，使与会者能够通过笔记本电脑、平板电脑或智能手机随时获取信息和进行在线交流。
这在现代会议中是非常重要的，因为很多与会者需要根据现场情况进行实时互动和讨论。
会议多功能厅还拥有灵活的布局和分割功能，以适应不同规模和目的的活动。
它可以根据需要进行分割，形成多个小会议室或展示区域，也可以重新组合成大型空间，以举办更大规模的活动。
这种灵活性确保了多功能厅的利用率和适应性，使其成为各种活动的理想场所。
在多功能厅的周边，通常还配套了设施齐全的候客区、茶水间、休息室和卫生间等。
这些附加设施能够为与会者提供舒适的休息和交流环境，使整个活动更加顺利和愉快。
总的来说，会议多功能厅是一个多功能的室内空间，具备舒适的座椅、先进的音响和投影设备、宽带互联网连接和灵活的布局。
它可以满足各种规模和目的的会议、演讲、展览和其他活动的需求。
这种厅室为与会者提供了一个舒适、便利和专业的环境，使活动能够顺利进行。
对于举办各种活动的组织和个人来说，会议多功能厅是一个理想的场所。
多功能厅、会议室及舞台音响设备基础知识
多功能厅、会议室及舞台音响设备基础知识一个剧场、礼堂的音质与扩声效果好坏除声学条件外还取决于电扩声设备的选配，若电扩声设备选配不当，即使合理的声学条件，也不能获得良好的音响效果。
有关传声器、调音台、功率放大器的性能指标以及选用方法，在选配时主要根据使用目的和场内声学条件，按照扩声级别进行选配。
选配的电扩声设备也可用于电影还音或唱片、CD、磁带等重放。
为了弥补或修饰重放声的缺陷，还需选配一些辅助设备，常用的辅助设备有房间均衡器、压限器、器等。
在辅助设备中还有激励器、效果器、噪声门等，但剧场扩声中很少选用。
调音台：(1)主扩声调音台：厅堂扩声系统的控制操作中心。
在声控室中必须至少设置一台固定安装的专用调音台。
对声音进行调整和混音，然后向舞台、观众席、前厅、化妆室等传送声音信号。
根据厅堂规模和使用目的，推荐使用输入16-48通道、4-8编组通道、4-8辅助通道、16矩阵编组输出通道。
(2)辅助调音台：补充主扩声调音台通道数的不足，有时也临时设置在舞台附近进行简单的调音操作。
另外，还用于返送、录音等。
一般需要配置输入16-24通道、4辅助通道、4-8编组输出通道等性能的调音台。
本导则推荐通用性好、操作简便的现场调音台。
(3)流动调音台：不使用主扩声调音台时，在舞台附近或观众厅中临时设置使用的调音台。
通常与盒式磁带录音机、CD播放机等安装在流动机箱内的音源设备配合使用。
流动调音台的性能一般与主扩声调音台相同。
一般视投资情况确定是否配备。
效果器：利用数字信号处理技术，为现场演出创造出各种音色效果的设备。
一般的效果器中存储有大量的声音效果。
例如：混响、回声、合唱等等。
熟练使用效果器的调音师经常把效果器设置在便于操作的调音台附近或与音源设备放在一起，通过跳线盘接入调音台。
录音重放设备：录音、重放设备等也都是厅堂正常演出运行中十分必要的设备。
(1) 盒式磁带录音机：厅堂扩声系统中音源设备之一。
应使用坚固耐用和绝对可靠的专业级设备。
多功能厅会议系统解决方案及功能说明
多功能厅会议系统解决方案及功能说明1会议系统概况随着现代科技的发展及数字化技术的广泛应用，传统的会议模式已不能适应现代会议系统的需求。
先进的数字化的模块化的音视频会议系统顺应会议发展潮流，它克服了传统会议系统的不足，并以优异的性能使其在众多的国际会议和高层会谈上得到广泛应用。
特别是近几年来，可视化信息技术在信息资源的主要交流场所—多媒体会议室中得到了广泛的应用。
在本系统整个设计中我公司着重考虑系统的科学性、设备的先进性、功能的实用性、使用的可靠性，使扩声系统达到国家一级标准。
设备的选用、系统的设计思路超前，各扩声系统设计指标满足且超过现有的国家有关标准。
同时，作为重要的活动场所，各系统的安全可靠性无疑是最重要的。
若抛弃可靠性，一味追求设备高档性，则可能得不偿失。
因此，在考虑整个系统的设计时，我们参考了许多会议室的设计，用以作为本会议室系统的设计基石。
多功能会议系统提供从事重要会议的高级会议中心，系统将高质量的音频、视频和诸多智能特性紧密结合在一起，通过数字信号处理、压缩编码技术和数据传输等新技术的融入，实现功能更多、更齐全的视频传输、信息传输等功能。
多功能会议系统是在计算机软、硬件的支持下，将各种会议系统及相关设备，如：数字会议系统、视频会议系统、高流明投影及多媒体显示系统、会议实时录音录像系统、扩声系统、实物投影系统、集中控制系统等有机地集成在一起，形成一个完整的多功能的会议系统。
会议室智能化系统设计包括：显示投影系统、会议室讨论发言系统、集中控制、音响扩声等子系统；整个会议室的集成系统设计上，除达到正常的语言扩声和视频演示标准、灯光照度效果以及整体效果之外，还应该充分考虑到系统的兼容性、整体性、可扩展性、操纵性以及系统之间的资源共享等等问题。
同时，为保证建筑厅堂内整体的先进性，其集成系统的设计思想、手段和方法也要具有相当的先进性、开放性、标准性、实用性，设备要采用技术含量高、能够体现当前最新科技水平的产品。
5.1音箱系统示意图
如图中所示，5.1音箱的2个主音箱、1个中置音箱和超重低音音箱都是放置在视听空间的前部的，它们一般通过活动的音箱连接线连接至功放的相应端子，无须预布线路。
而环绕音箱位置在视听空间的后部，一般在电视墙面的正对面墙的左右两边，需要在装修时考虑的就是环绕音箱线。
所以，家庭影院的布线，其实就是两个环绕音箱的布线。
环绕音箱的线路，一般建议按下图方式布放。
说明：1、在功放后面的电视墙和沙发两侧放置环绕音箱位置附近墙上，各设置音箱插座一个。
前面用四位，后部环绕用二位。
（从理论上说，从功放至音箱的连接环节越多，效果越打折扣，因为环节多了，信号的衰减和失真也随之增加，但在AV系统中，插座、插头、连接线等环节对音质的劣化远没有纯音乐系统中严重，特别是一般家庭使用的AV系统，根本无须顾忌这一点。
加上插座后，可以有效的保护暗线，特别是环绕音箱一端。
因为一般家庭，总是先装修，后配家庭影院。
装修布线时，以后用什么样的环绕音箱都还没有决定，如果不加插座直接出线的话，从什么位置出线，留好多少余线都很难确定。
加插座后，以后只要用活动音箱连接线连接购置的环绕音箱和插座就行了，音箱摆放的调整余地更大）2、从四位音箱插座至后部左右两侧的二位音箱插座，分别排放环绕音箱线。
要求两侧的音箱线长度基本一致，并尽可能的短，以保证信号损失最小并左右两个声道平衡。
一般建议如上图方式铺线管排线，即线管从电视墙中点沿中线向后排放，至后面墙后再分至左右两侧。
3、环绕音箱插座高度，一般距离地板30－35公分。
4、环绕音箱的放置，常见的问题是将音箱高高的挂在墙角，我们不建议用户这样做，因为这样会严重破坏声音还原和定位。
环绕音箱正确的摆放位置应该在“皇帝位”（发烧专门名词，最佳聆听位置，皇帝位与前置的两个主音箱三点成等边三角形关系）的两侧稍靠后并对称放置，左右距离与两个主音箱之间的距离大概一致；高度距地板75至100厘米之间（音箱中心），一般应与坐在沙发上的人的耳朵并齐。
多功能厅设备清单
多功能厅设备清单
多功能厅是以满足不同需求的场馆，所以它的设备清单也相对较长。
以下是一个可能的设备清单，包括音响设备、灯光设备、多媒体设备、会议设备、舞台设备和其他辅助设备。
1.音响设备：
-主音箱和分频音箱
-功放设备
-麦克风和话筒
-混音器
-各类音频线缆
-琴房音箱及音频设备
-各类音频回路设备
2.灯光设备：
-舞台照明灯和摄影灯
-前景照明灯和背景照明灯
-高功率投光灯及调光台
-动态灯光设备
-颜色滤光片和特殊灯泡
-各类灯光控制设备
-大屏幕投影仪和投影幕布
-触摸屏或电子白板
-可移动式互动触控展示设备
-各类视频和音频播放设备
-录制和剪辑设备
-电脑和服务器等网络设备
4.会议设备：
-音频会议设备
-视频会议设备
-会议中控设备
-会议记录和直播设备
-各类麦克风和话筒
5.舞台设备：
-前景和背景的伸缩式舞台
-各类舞台灯光
-舞台音箱和音频设备
-舞台机械设备（吊杆、升降平台等）
-各类舞台道具和服装
-整体灯光控制系统
-整体音响控制系统
-多功能报告厅设备
-大屏幕展示设备
-移动投影仪和幕布
-电子导览系统
-分屏播放器和多机位切换设备
-通信和网络设备
以上是一个基本的多功能厅设备清单，根据不同的需求和场地大小，还可能需要增加或调整设备。
此外，为了保证设备的正常操作和维护，还需要配备相应的工作人员和维护人员。
