防爆照明电气的安装
防爆电器设备安装规定（5篇）
防爆电器设备安装规定1总则1.0.2本规范不适用的环境，是指不是由于电气装置安装工程质量而引起，而是由于其它原因构成危险的环境。
对于这些危险环境的电气装置的施工及验收，应按其各专用规程执行。
1.0.3按设计进行施工是现场施工的基本要求。
1.0.5爆炸和火灾危险环境采用的电气设备和器材，设计时根据其环境危险程度选用适合环境防爆要求的型号规格。
所采用的设备和器材，应符合国家现行技术标准(包括国家标准和地方标准)。
有接线板的防爆接线盒出厂时，根据产品标准的规定，也应有铭牌标志，故也应视为设备对待。
1.0.6设备和器材到达现场后，应及时验收，通过验收可及时发现问题及时解决，为施工安装的顺利进行打下基础。
1.0.7在爆炸和火灾危险环境进行电气装置的施工安装，尤其是扩建和改建工程中，安全技术措施是非常重要的，必须事先制定并严格遵守。
1.0.8国家现行的有关建筑工程的施工及验收规范中的一些规定不完全适合电气设备安装的要求，如建筑工程的允许误差以厘米计，而电气设备安装允许误差以毫米计。
这些电气设备的特殊要求应在电气设计图中标出，但建筑工程中的其它质量标准，在电气设计图中不可能全部标出，则应符合国家现行的建筑工程的施工及验收规范的有关规定。
为了尽量减少现场施工时电气设备安装和建筑工程之间的交叉作业，做到文明施工，确保设备安装工作的顺利进行和设备的安全运行，规定了设备安装前及设备安装后投入运行前，建筑工程应具备的一些具体条件和应达到的要求。
1.0.11本规范主要是针对爆炸和火灾危险环境中的电气设备的施工及验收，用于这类环境的电气设备有防爆电气设备，也还有大量的普通电气设备，而且防爆电气设备除了在外部结构、温升控制等方面有些特殊要求外，在许多地方跟普通电气设备是近似的，故爆炸和火灾危险环境的电气装置的安装，除应按本规范执行外，尚应符合现行国家标准电气装置安装工程系列中的“高压电器”、“电力变压器、油浸电抗器、互感器”、“母线装置”、“旋转电机”、“盘、柜及二次回路结线”、“电缆线路”、“接地装置”、“电气照明”、“配线工程”等施工及验收规范和《电气装置安装工程电气设备交接试验标准》以及其它各专业标准规程的有关规定。
防爆区电气安装施工方案
一、编制依据1. 国家相关规范和标准，如GB50058《爆炸危险环境电力装置设计规范》、AQ3009《危险场所电气防爆安全规范》、GB/T3836.15《爆炸性环境：电气装置的设计、选型和安装》等。
2. 项目设计图纸和施工图纸。
3. 施工现场实际情况。
二、工程概况1. 工程名称：XXX防爆区电气安装工程2. 工程地点：XXX3. 工程规模：XXX4. 工程内容：包括防爆灯具、开关、插座、插销、可燃气体检测仪器等电气设备的安装。
三、施工部署1. 施工目标：确保工程质量和安全，按期完成施工任务。
2. 项目经理部组织机构：项目经理、技术负责人、施工负责人、质量负责人、安全负责人等。
3. 施工阶段的划分及相应工作安排：- 施工前期：进行现场勘查、编制施工方案、办理相关手续等。
- 施工准备阶段：准备施工材料、设备、工具等。
- 施工实施阶段：按照施工方案进行电气设备的安装、调试、验收等。
- 施工后期：整理施工资料、进行工程总结等。
四、施工方法1. 防爆灯具、开关、插座、插销的安装：- 采购具有防爆合格证的产品；- 安装前检查产品是否符合要求；- 采用镀锌钢管排线布局，每个接线头使用防爆接线盒；- 终端开关控制采用防爆照明开关或防爆转换开关。
2. 可燃气体检测仪器的安装：- 安装前检查设备是否完好；- 采用24VDC供电，输出24VDC控制继电器；- 与控制器或MCU连接，实现实时监控。
五、质量控制措施1. 严格执行国家相关规范和标准；2. 选用合格的材料和设备；3. 加强施工过程中的质量控制，确保施工质量；4. 进行施工过程中的检验和验收，确保工程质量。
六、安全措施1. 严格执行施工现场的安全管理制度；2. 对施工人员进行安全教育和培训；3. 施工现场配备必要的安全防护设施；4. 加强施工过程中的安全巡查，确保施工安全。
七、施工进度计划根据工程规模和施工部署，制定合理的施工进度计划，确保工程按期完成。
八、施工总结施工完成后，对工程进行总结，分析施工过程中的优点和不足，为今后类似工程提供借鉴。
爆炸危险场所电气线路和防爆电器设备安装施工要求
爆炸危险场所电气线路和防爆电器设备安装施工要求爆炸危险场所的施工，讲究细节。
每一个环节都有相关的要求，先向大家介绍一般要求，抛砖引玉，请高人一起来讨论一、选用的防爆电器设备的级别、组别，不应该低于爆炸危险场所内爆炸性混合物的级别和组别。
二、防爆电器设备应该有标志Ex（EXPLOSION）,名牌上应该有防爆等级标志，防爆合格证书编号。
三、电气线路应尽量在远离释放源的地方或者爆炸危险性较小的环境内敷设。
四、铺设电气线路的沟道、电缆或钢管，所穿过的不同区域之间或楼板处的孔洞，应该采用非燃性材料严密堵塞。
五、在爆炸危险场所选用导线或者电缆（单芯）的截面积：0区：本安用0.5mm²；1区：控制通讯、照明用1.5 mm²，动力用2.5 mm²；2区：可用1.5 mm²。
移动设备1、2区都要用2.5 mm²，且要用重型合成橡胶电缆。
六、电气线路敷设应该尽量避免有中间接头。
必须分路或者接头，可以用防爆接线盒。
七、爆炸危险场所的配线方法：在0区，只允许本安设备配线。
在1区，可用镀锌钢管配线或者用低压电缆配线，不准用高压输线；在2区，允许用低压电缆配线，低压可用钢管和电缆配线。
八、电缆敷设时，电力电缆与通讯、信号电缆分开，高压电缆与低压、控制电缆分开。
九、输电架空线不允许跨越爆炸危险场所，必须离开爆炸危险场所1.5倍的电线杆高度。
十、本安电路用的电缆或导线需是蓝色；十一、本安电路和非本安电路在同一接线箱内接线时，需要有绝缘隔板分隔，距离至少50mm；十二、本安电路和非本安电路配线，不应该发生混触，要避免发生静电感应和电磁感应现象。
十三、本安电路和非电路或其它电路不允许用同一根电缆，也不应在同一根钢管里铺设。
十四、接地1、凡在爆炸危险场所里的防爆电气设备、金属构架、金属配线钢管、电缆金属护套均应接地；2、如果防爆电器设备是固定在金属构架上，电气设备仍然需要单独接地；3、接地线应单独与接地干线相连；4、接地线的截面积和绝缘等级应与相线相同；5、接地线应与相线在同一钢管内放设；6、接地电阻不大于4Ώ；7、本安用电源的屏蔽层接地，应在非爆炸危险场所一头接地。
防爆灯具安装方案
防爆灯具安装方案一、引言在一些特殊环境中，例如矿山、化工厂、油田等，存在着易燃易爆的危险。
为了确保人员和设备的安全，防爆灯具的安装显得尤为重要。
本文将介绍防爆灯具的安装方案，以确保在危险环境中提供足够的照明。
二、安装地点选择选择合适的安装地点是防爆灯具安装的首要问题。
需要根据工作环境、照明需求和安全标准进行合理决策。
一般来说，防爆灯具应该安装在距离容器表面或污染区域边界的安全距离上。
同时，要根据工作区域的大小和形状，在合适的位置安装足够数量的灯具来确保充分的照明。
三、防爆灯具的安装高度在安装防爆灯具时，必须考虑灯具的安装高度。
一般而言，安装高度越低，照明范围越小，但照度越高；相反，安装高度越高，照明范围越大，但照度越低。
因此，在选择安装高度时，需要综合考虑工作环境的要求、光源的特性和安全标准，以确保足够的照明效果。
四、防爆灯具的安装角度防爆灯具的安装角度对于提供良好的照明效果至关重要。
通常，以水平面为基准，灯具的安装角度应适当倾斜向下，以便将光线聚焦在工作区域。
同时，还需要注意避免灯具的直射光线直接照射到人眼，以防止眩光和不适感。
五、防爆灯具的安装方式防爆灯具的安装方式通常有吊装、壁挂和立柱式安装。
吊装适用于高空区域，壁挂适用于墙面安装，立柱式适用于室外或需要照明范围较大的区域。
在安装过程中，应注意选择合适的固定装置，确保灯具牢固稳定。
六、防爆灯具的电气安装在进行防爆灯具的电气安装时，必须按照相关的安全标准和规定操作。
首先，应选用符合防爆要求的电气材料和设备；其次，要确保电气线路可靠连接，避免松动或接触不良；最后，应配备合适的安全开关和过载保护装置，以防止短路和过载。
七、防爆灯具的维护保养防爆灯具的维护保养是确保其长期稳定工作的前提。
定期检查灯具的外壳、密封圈和接线盒的完整性，以防止灰尘、水分或腐蚀物的侵入；清洁灯具表面，保持其良好的散热效果；定期更换灯泡，避免因灯泡老化导致的照度下降。
八、总结防爆灯具的安装方案是确保危险环境中照明安全的关键。
防爆电气安装施工方案

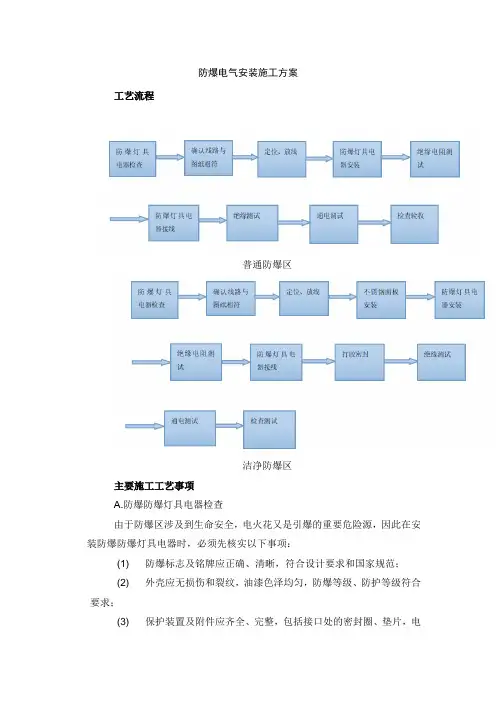

防爆电气安装施工方案工艺流程普通防爆区洁净防爆区主要施工工艺事项A.防爆防爆灯具电器检查由于防爆区涉及到生命安全，电火花又是引爆的重要危险源，因此在安装防爆防爆灯具电器时，必须先核实以下事项：(1) 防爆标志及铭牌应正确、清晰，符合设计要求和国家规范；(2) 外壳应无损伤和裂纹，油漆色泽均匀，防爆等级、防护等级符合要求；(3) 保护装置及附件应齐全、完整，包括接口处的密封圈、垫片，电缆锁紧接头，保护盖板，接地装置等（见图一）(4) 防爆配件配套齐全，包括防爆活接头、防爆管接头、O型密封圈等。
（见图二）图一：防爆开关、防爆插座（示例）图二：防爆活结头、防爆密封圈、防爆堵头、O型圈（示例）确认电气线路的敷设与图纸相符防爆防爆灯具电器安装之前，确认桥架、线管的敷设路径与图纸相符，做好二次检查工作，以减少不必要的返工。
同时根据运营方和相关设备等的需求，核对防爆灯具电器的数量、规格型号和安装高度，特别是洁净室内的施工，后续增加或调整都比较复杂。
确认防爆区域与非防爆区域的划分界限，防止开关、插座装错区域，配管穿线跨越两个区域要做好防爆隔离措施，这点非常重要。
定位、放线和打孔核对现场和图纸情况，跟据图例和规范要求进行定位、放线。
若部分房间为架空地板区域，应以地板高度为基准进行放线和定位。
根据防爆灯具、电器尺寸图，施工平面布置图，定位开关、插座安装标高和固定螺栓孔位置。
洁净区根据制作合格的SUS304不锈钢面板的尺寸进行定位、放线和打孔。
对于洁净区域的定位和开孔，一定要做到准确无误。
一旦孔洞大于嵌入尺寸，将严重影响整体的美观和后续的安装。
（见图三）图三：防爆开关尺寸、防爆插座尺寸、定位放线（示例）洁净室SUS304不锈钢底板安装首先，检查核对实际加工的SUS304不锈钢底板的尺寸，丝孔、出线孔等位置是否与加工设计的面板图纸一致。
（见图四）图四：防爆开关面板加工图、防爆插座面板加工图（示例）其次，试组装，将防爆防爆灯具电器本体安装在SUS304不锈钢底板上，检查螺丝孔是否完好，电缆出线孔位置是否合适，如果有偏差可用手工丝锥、锉刀进行修正。
爆炸危险场所电气线路和防爆电器设备安装施工要求
爆炸危险场所电气线路和防爆电器设备安装施工要求爆炸危险场所的施工，讲究细节。
每一个环节都有相关的要求，先向大家介绍一般要求，抛砖引玉，请高人一起来讨论一、选用的防爆电器设备的级别、组别，不应该低于爆炸危险场所内爆炸性混合物的级别和组别。
二、防爆电器设备应该有标志Ex(EXPLOSION ),名牌上应该有防爆等级标志，防爆合格证书编号。
三、电气线路应尽量在远离释放源的地方或者爆炸危险性较小的环境内敷设。
四、铺设电气线路的沟道、电缆或钢管，所穿过的不同区域之间或楼板处的孔洞，应该采用非燃性材料严密堵塞。
五、在爆炸危险场所选用导线或者电缆(单芯)的截面积：0 区：本安用0.5mm2 ；1 区：控制通讯、照明用1.5 mm2 ，动力用2.5 mm2；2 区：可用1.5 mm2 。
移动设备1、2区都要用2.5 mm2，且要用重型合成橡胶电缆。
六、电气线路敷设应该尽量避免有中间接头。
必须分路或者接头，可以用防爆接线盒。
七、爆炸危险场所的配线方法：在0 区，只允许本安设备配线。
在1 区，可用镀锌钢管配线或者用低压电缆配线，不准用高压输线；在2 区，允许用低压电缆配线，低压可用钢管和电缆配线。
八、电缆敷设时，电力电缆与通讯、信号电缆分开，高压电缆与低压、控制电缆分开。
九、输电架空线不允许跨越爆炸危险场所，必须离开爆炸危险场所1.5 倍的电线杆高度。
十、本安电路用的电缆或导线需是蓝色；十一、本安电路和非本安电路在同一接线箱内接线时，需要有绝缘隔板分隔，距离至少50mm ；十二、本安电路和非本安电路配线，不应该发生混触，要避免发生静电感应和电磁感应现象。
十三、本安电路和非电路或其它电路不允许用同一根电缆，也不应在同一根钢管里铺设。
十四、接地1 、凡在爆炸危险场所里的防爆电气设备、金属构架、金属配线钢管、电缆金属护套均应接地；2、如果防爆电器设备是固定在金属构架上，电气设备仍然需要单独接地；3、接地线应单独与接地干线相连；4、接地线的截面积和绝缘等级应与相线相同；5、接地线应与相线在同一钢管内放设；6、接地电阻不大于4? ；7、本安用电源的屏蔽层接地，应在非爆炸危险场所一头接地。
防爆灯安装施工方案
防爆灯安装施工方案防爆灯是一种特殊设计的灯具，用于在易燃、易爆或有爆炸风险的场所进行照明。
防爆灯的安装施工需要特殊技术和专业知识，确保灯具能够正常工作且不会引发安全事故。
以下是防爆灯安装施工的方案：1.施工前准备（1）明确工作区域以及需要安装防爆灯的具体位置。
（2）检查工作区域的环境和气体，确保符合防爆要求。
（3）准备所需工具和材料，包括防爆灯、电缆、固定支架等。
2.安装灯具（1）根据设计方案和施工图纸，确定防爆灯的安装位置，并进行标记。
（2）根据灯具的尺寸和重量，选择适当的固定支架，并确保固定牢固可靠。
（3）根据安装位置，预先导线和电缆，并连接到电源。
（4）将防爆灯安装到固定支架上，并使用螺丝进行固定。
（5）确保灯具安装正确，位置平稳。
3.接线连接（1）使用合适的电缆连接器连接灯具的电源线和电源配电箱。
（2）检查接线连接是否牢固，没有松动或漏电现象。
4.电气安全检查（1）在完成灯具安装和接线连接后，进行电气安全检查。
这包括检查接线盒、电源线和接地线是否完好无损。
（2）进行电气绝缘测试，以确保没有漏电现象。
（3）进行电缆测试，以确保电缆的连通性和传输质量。
5.防护措施（1）在灯具周围设置防护罩或防护栅栏，以防止灯具受到外界物体的破坏。
（2）确保灯具和其它设备之间保持足够的安全距离，以防止火花或电弧的引发。
6.验收和测试（1）在完成施工后，进行设备的验收测试，测试其工作是否正常、照明效果是否合格。
（2）确保安装过程中的所有安全措施和技术标准都得到了遵守。
以上就是防爆灯安装施工的方案，希望能对相关人员在实际操作中提供参考和帮助。
在施工过程中，一定要密切注意安全，遵循相关标准和规定，确保工作的顺利进行。
防爆电气设备安装标准
防爆电气设备安装标准在工业生产和特定环境中，防爆电气设备的安装至关重要。
正确的安装可以保障设备的正常运行，同时也能有效地防止火灾和爆炸等安全事故的发生。
因此，我们需要遵循一定的安装标准，以确保防爆电气设备能够安全可靠地运行。
首先，安装防爆电气设备需要选择合适的场所。
在选择安装位置时，需要考虑设备的防护等级和环境的爆炸危险性，确保设备能够在适当的环境中运行。
同时，还需要考虑设备的通风和散热条件，以免设备长时间运行过热而引发安全隐患。
其次，在安装防爆电气设备时，需要严格按照设备的安装说明和相关标准进行操作。
安装人员需要具备一定的电气知识和技能，严格按照设备的安装要求进行操作，确保设备的接线正确可靠，接地良好，以免因接线不当而引发安全事故。
另外，在安装防爆电气设备时，还需要注意设备的可靠固定。
设备安装完成后，需要对设备进行稳固的固定，确保设备在运行过程中不会因为外力振动而脱落或移位，导致安全隐患。
此外，安装防爆电气设备时，还需要注意设备的维护和检修。
定期对设备进行检查和维护，确保设备的运行状态良好，及时发现并排除设备的故障隐患，以免设备在运行过程中发生故障而引发安全事故。
最后，在安装防爆电气设备时，需要严格按照相关法律法规和标准进行操作。
安装人员需要了解并遵守相关的安全生产法律法规和标准，确保安装过程符合法律法规的要求，保障设备的安全运行。
总之，正确的安装是保障防爆电气设备安全运行的重要保障。
我们需要严格按照相关标准和要求进行操作，确保设备能够安全可靠地运行，有效地防止安全事故的发生。
希望大家能够重视防爆电气设备的安装标准，共同维护安全生产的大局。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防爆照明电气的安装
随着社会主义经济的快速发展，工业是经济发展第一位，最近的几年，工业建筑随着工业的迅速发展也繁多起来，在各个工业建筑内，根据自己的用途，对其建筑物、以及建筑物内的设备都有不同的要求，在很多工业建筑物内，都有易燃易爆物质，这就要求这样的建筑物内的设备为防爆的。
我部今年在瓦斯发电站建设了3个厂房，发电站是用瓦斯气体作为生产的原料，瓦斯气体是易燃易爆的，故厂房内的生产设备及电气照明设施都要是防爆的，发电站内的防爆照明电气由我部施工，照明电气是教一般的工程，但防爆的照明电气也却不常遇到，现把我部施工的方法总结如下，在以后的施工中供参考。
防爆照明电气要求灯具，配管及配管连接件等电气设备都具有防爆功能，必须有很高的密封性能，尤其是接线、分线，接地必须良好，保证电气设备的正常使用。
防爆电气设备应有“EX”标志和标明防爆电气设备的类型、级别、组别的标志的铭牌，并在铭牌上标明国家指定的检验单位发放的防爆合格证号。
我部安装的防爆灯具，灯泡都是汞灯，需要配镇流器才可以使灯具正常使用，镇流器和灯具之间采用低压流体输送用镀锌焊接钢管连接，斜的壁灯还需要增加挂钩固定。
安装防爆镇流器的安装顺序为：
1、在安装时，先将防爆镇流器固定在安装位置上，打开壳体盖
板，取出密封组件；
2、选取符合要求的电缆；
3、将电缆套上垫圈、密封圈（当电缆的外径在Φ11以上时，将
密封圈中的同心圆拉出）。
套密封圈时，不要出现小电缆穿大孔密封圈的现象，影响防爆性能；
4、将电源进线分线电缆及输出到防爆灯具的电缆与防爆镇流
器的对应接线端子可靠连接，并接好接地线，保证电气间不少于6mm。
5、将盖板与壳体装配并紧固螺栓。
6、拧入钢管附件，压紧密封圈，使电缆可靠夹紧、密封；接好
外接地；
7、旋紧紧固螺栓，防爆镇流器匹配的防爆灯安装时，应接线正
确，并压紧引入装置处的密封圈，否则会影响防爆性能和灯具内部进水。
首先，确定安装位置，先去厂房里，将实际的灯具位置和图纸上相对照，定下位置后，安装灯具上的镇流器，由于厂房内有大型发电机，振动太大，所以安装镇流器时，固定螺栓应有防松装置，给镇流器的固定螺栓上增加弹簧垫和垫圈。
然后，安装完镇流器后，进行测量各个镇流器、各个分线盒之间的距离，确定钢管的用量，连接用的钢管采用低压流体输送用镀锌焊接钢管，钢管与钢管，钢管与电气设备，钢管与钢管附件之间的连接都采用螺纹连接，不得采用套管焊接，并应符合下列要求，螺纹加工应光滑，完整，无锈蚀，在螺纹上应涂以电力复合脂或导电性防锈脂，不得在螺纹上缠麻或绝缘胶带及涂其它油漆，螺纹的有效啮合扣数，管径为25mm及以下的钢管不应少于5扣，管径为32mm及以上的钢管不应少于6扣，相连接的钢管之间采用专用的防爆接头或者防爆活接头，不得采用水暖用的
管箍或者由任，专用的防爆接头如下图：
若水暖用的接头，连接好后，中间不光滑，有毛刺，不利于穿线；且易损伤电线，而专用的防爆接头连接钢管后，中间是光滑的，形成了一个整体，容易穿线，也不易损伤电线。
丝扣安装完后的外露丝扣不应过长。
防爆接头安装完后，在接头两边的钢管上焊接跨接铜芯线，便于接地。
钢管转弯时，用煨弯器煨弯，在遇到钢管与钢管，钢管与电气设备，钢管与钢管附件之间连接困难时，可采用可绕性防爆软管。
镀锌钢管固定的卡子采用马鞍卡和水暖卡，马鞍卡用于固定通过比较平直的梁，水暖卡固定通过有小梁的地方，如下图：
管路通过与其它任何场所相邻的隔墙时，应在隔墙的任一侧装设
横向式隔离密封件，管路通过楼板或地面引入其它场所时，均应在楼板或地面的上方装设纵向式密封件。
由于有瓦斯气体，厂区要求不能出现火花，所以接线、分线都必须在固定的盒子里进行，在分线、不容易接线的地方安装防爆接线盒。
防爆接线盒的安装方法和镇流器相同，也是丝扣连接，防爆接线盒口上有防爆橡胶皮圈。
防爆接线盒如下：
所有钢管、钢管附件、还有灯具都安装完毕后，开始进行穿线，基本的穿线工作和普通照明的穿线相同，就是在接线和分线时，要在固定的防爆接线盒、防爆灯具内完成，防爆照明电气要求有1根地线，地线由防爆配电箱，至各个灯具设备，还与钢管连接。
各个接线的防爆设备口都有密封垫，防止气体进入，电缆引入防爆设备进线口的密封，应符合下列要求，
装置内的弹性密封圈的一个孔，应密封一根电缆，被密封的电缆断面，应近似圆形，弹性密封圈及金属垫，应与电缆的外径匹配，其密封圈内径与电缆外径允许差值为±1mm，弹性密封圈压紧后，应能将电缆沿圆周均匀地被挤紧，有电缆头腔或密封盒的电气设备进线口，电缆引入后应浇灌固化的密封填料，填塞深度不应小于引入口径的1.5倍，且不得小于40mm
电缆与电气设备连接时，应选用与电缆外径相适应的引入装置，当选用的电气设备的引入装置与电缆的外径不相适应时，应采用过渡接线方式，电缆与过渡线必须在相应的防爆接线盒内连接。
最后，所有电缆线安装完毕后，应按设计要求和规范要求进行通电试运行试验，达到规范要求后，完成施工。
需要注意的是，安装和维护时，要保证好隔爆面，不得有磕碰，划伤或其他污物等现象，如有污物应用非金属刮刀清理，否则会损伤隔爆面。
在安装防爆镇流器和灯具时，它们之间的距离不大于5米。
以上施工方法是经我部实践后总结所得，其中有诸多不足之
处，望各位专家和同仁多提宝贵意见。
