任务2.6 链路聚合配置

Ø链路聚合技术Ø链路聚合模式Ø负载分担Ø链路聚合条件Ø链路聚合配置流程Ø链路聚合配置命令•交换网络中，如果链路上需要传输的数据流量超过了其实际承载能力，那么该链路就会成为通信瓶颈。

解决办法是提升链路的带宽，一种方案是升级设备或更换接口板，需要额外的硬件投入；另一种方案是采用链路聚合技术，可经济、有效地解决带宽问题。

•本次任务介绍使用链路聚合技术来提升链路的带宽。

Ø通过将多个物理接口捆绑为一个逻辑接口，对应的物理链路捆绑为一条逻辑链路。

在不升级硬件的情况下，可以成倍地提升了链路带宽。

Ø链路聚合的优点：•增加带宽•提高可靠性•负载分担链路聚合（1）LACP模式基于链路聚合控制协议LACP（Link Aggregation Control Protocol），设备根据自身配置自动形成聚合链路，并启动聚合链路的数据收发功能。

聚合链路形成后，LACP负责维护链路状态，并在聚合条件发生变化时，自动调整链路聚合。

Ø基本概念•①系统LACP优先级：LACP模式下，聚合链路的两端设备首先要确立主动端和被动端，然后由主动端来确定活动接口。

系统LACP优先级值越小，优先级越高，LACP协议选择优先级高的一端为主动端。

如果两端LACP优先级相同，则MAC地址小的一端为主动端。

•②接口LACP优先级：在同一个Eth-Trunk中，主动端根据接口LACP优先级来确定活动接口。

接口LACP优先级值越小，优先级越高。

如果接口优先级都相同，则选择接口编号比较小的为活动接口。

与此同时，与主动端活动接口互连的对端设备接口也就成为活动接口。

（1）LACP模式Ø基本概念•③M:N模式：•LACP链路分为活动链路和备份链路。

•两台设备间有M+N条链路。

在M条链路上转发流量并进行分担负载，即活动链路；N条链路不转发流量，提供备份功能，即备份链路。

华为、H3C和锐捷：一起学习链路聚合怎么配置？

华为、H3C和锐捷：⼀起学习链路聚合怎么配置？华为1）创建eth-trunk接⼝，并配置允许通过的VLAN。

#配置Stack。

system-viewsysname stackinterface eth-trunk 10port link-type trunkport trunk allow-pass vlan allquit#配置PE。

system-viewsysname PEinterface eth-trunk 10port link-type trunkport trunk allow-pass vlan allquit2）加⼊eth-trunk的成员接⼝。

#配置Stack。

interface gigabitethernet 1/0/4eth-trunk 10quitinterface gigabitethernet 2/0/4eth-trunk 10quit#配置PE。

interface gigabitethernet 1/0/1eth-trunk 10quitinterface gigabitethernet 1/0/2eth-trunk 10quit3）在堆叠设备上开启eth-trunk接⼝流量本地优先转发功能。

local-preference enableinterface eth-trunk 10local-preference enablequit4）配置⼆层转发功能。

#配置Stack。

vlan batch 2 3interface gigabitethernet 1/0/3port link-type trunkport trunk allow-pass vlan 2quitinterface gigabitethernet 2/0/3port link-type trunkport trunk allow-pass vlan 3quit#配置Switch1。

system-viewsysname switch1vlan 2quitinterface gigabitethernet 0/0/1port link-type trunkport trunk allow-pass vlan 2quitinterface gigabitethernet 0/0/2port link-type trunkport trunk allow-pass vlan 2quit#配置Switch2。

H3C链路聚合命令

H3C链路聚合命令1.把端口属性删除interface GigabitEthernet2/2/0/40 und port link-aggregation groupund port link-typeinterface GigabitEthernet4/2/0/40 und port link-aggregation groupund port link-typeinterface GigabitEthernet3/2/0/27 und port link-aggregation groupund port link-typeinterface GigabitEthernet3/2/0/28 und port link-aggregation groupund port link-typeinterface GigabitEthernet1/2/0/28 und port link-aggregation groupund port link-type2.完成聚合组删除und interface Bridge-Aggregation 2 und interface Bridge-Aggregation 3 und interface Bridge-Aggregation 105 und interface Bridge-Aggregation 1063.新建聚合组，并且把模式设置为动态description TO-CN-ME60-BASE link-aggregation mode dynamicinterface Bridge-Aggregation 2 description TO-CZ-ME60-BASE link-aggregation mode dynamic4.把端口加入相应聚合组interface GigabitEthernet2/2/0/40 port link-aggregation group 2interface GigabitEthernet4/2/0/40 port link-aggregation group 1interface GigabitEthernet3/2/0/27 port link-aggregation group 2interface GigabitEthernet3/2/0/28 port link-aggregation group 2interface GigabitEthernet1/2/0/28 port link-aggregation group 15.把聚合组属性进行添加description TO-CN-ME60-BASEport link-type trunkundo port trunk permit vlan 1port trunk permit vlan 1003 to 1004 1008 to 1009 1023 to 1024 1028 to 1029 1043 to 1044 1048 to 1049 1058interface Bridge-Aggregation 2description TO-CZ-ME60-BASEport link-type trunkundo port trunk permit vlan 1port trunk permit vlan 1001 to 1002 1005 to 1007 1010 to 1022 1025 to 1027 1030 to 1042 1045 to 1047 1050 to 1057 1059 1060 40306.查看聚合组情况dis link-aggregation verbose7.进行业务测试：测试chinaNet VLAN：2801、3011 3101 2501 2201 1901 1601 1301 1001 701测试i-jinhua 1058 VLAN：201 202 205 213 234测试i-jinhua 1059 VLAN：101 311 330 350 357 388 389 394 396测试ICBC-Guest VLAN：3701 3708 3722 3745 3899 3890 3885 3881测试ICBC-Staff VLAN：342 341 338测试isale VLAN：2974 3335 2161 3048 1832测试JHYB VLAN：350无感知 VLAN：300-305AC上建虚接口：interface Vlan-interface2801ip address dhcp-allocdis int brief。

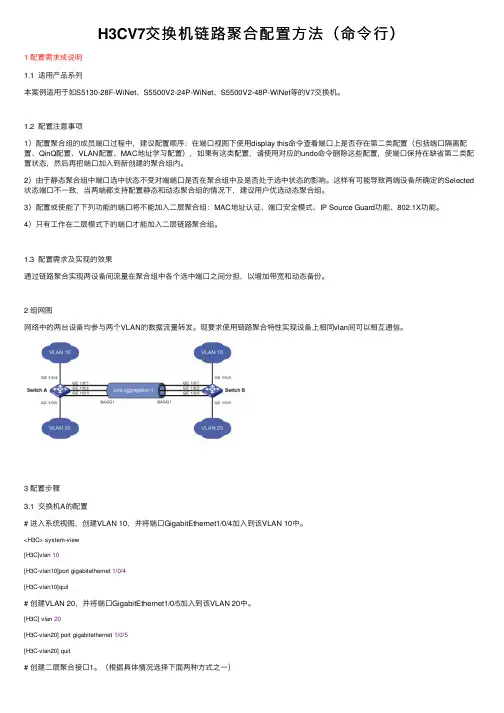

H3CV7交换机链路聚合配置方法（命令行）

H3CV7交换机链路聚合配置⽅法（命令⾏）1 配置需求或说明1.1 适⽤产品系列本案例适⽤于如S5130-28F-WiNet、S5500V2-24P-WiNet、S5500V2-48P-WiNet等的V7交换机。

1.2 配置注意事项1）配置聚合组的成员端⼝过程中，建议配置顺序：在端⼝视图下使⽤display this命令查看端⼝上是否存在第⼆类配置（包括端⼝隔离配置、QinQ配置、VLAN配置、MAC地址学习配置），如果有这类配置，请使⽤对应的undo命令删除这些配置，使端⼝保持在缺省第⼆类配置状态，然后再把端⼝加⼊到新创建的聚合组内。

2）由于静态聚合组中端⼝选中状态不受对端端⼝是否在聚合组中及是否处于选中状态的影响。

这样有可能导致两端设备所确定的Selected 状态端⼝不⼀致，当两端都⽀持配置静态和动态聚合组的情况下，建议⽤户优选动态聚合组。

3）配置或使能了下列功能的端⼝将不能加⼊⼆层聚合组：MAC地址认证、端⼝安全模式、IP Source Guard功能、802.1X功能。

4）只有⼯作在⼆层模式下的端⼝才能加⼊⼆层链路聚合组。

1.3 配置需求及实现的效果通过链路聚合实现两设备间流量在聚合组中各个选中端⼝之间分担，以增加带宽和动态备份。

2 组⽹图⽹络中的两台设备均参与两个VLAN的数据流量转发。

现要求使⽤链路聚合特性实现设备上相同vlan间可以相互通信。

3 配置步骤3.1 交换机A的配置# 进⼊系统视图，创建VLAN 10，并将端⼝GigabitEthernet1/0/4加⼊到该VLAN 10中。

<H3C> system-view[H3C]vlan 10[H3C-vlan10]port gigabitethernet 1/0/4[H3C-vlan10]quit# 创建VLAN 20，并将端⼝GigabitEthernet1/0/5加⼊到该VLAN 20中。

[H3C] vlan 20[H3C-vlan20] port gigabitethernet 1/0/5[H3C-vlan20] quit# 创建⼆层聚合接⼝1。

神州数码交换机“链路聚合”配置

神州数码交换机“链路聚合”配置交换机A配置：SwitchA（config）#port-group 1 （创建1个链路聚合组）1代表的是组号，可随意写，但必须与下面的聚合组的组号一致SwitchA（config）#internet ethernet 0/0/1-2（进入端口0/0/1-2）SwitchA（config-if-port-range）#port-group 1mode on/active/passive（手动/主动/被动）（将端口加入链路聚合组并选择模式）SwitchA（config）#internet port-channel 1（进入链路聚合组1）SwitchA（config-if-port-channel）#switchport mode trunk （将链路聚合组开启Trunk模式）交换机B配置：SwitchB（config）#port-group 1 （创建1个链路聚合组）1代表的是组号，可随意写，但必须与下面的聚合组的组号一致SwitchB（config）#internet ethernet 0/0/1-2（进入端口0/0/1-2）SwitchB（config-if-port-range）#port-group 1mode on/active/passive（手动/主动/被动）（将端口加入链路聚合组并选择模式）SwitchB（config）#internet port-channel 1（进入链路聚合组1）SwitchB（config-if-port-channel）#switchport mode trunk （将链路聚合组开启Trunk模式）注：配置链路聚合时先创建组和选择模式后在插线，连接网线后在配置最后一步（开启Trunk模式）二层交换与三层交换做链路聚合时只能选择手动模式（on）二层与二层或三层与三层做链路聚合时，选用主动模式和被动模式，一端为主动“active”时，另一端为被动“passive”交换机A与交换机B配置一致，不同的地方就是选择模式如果做多条链路聚合时可创建多个聚合组。

PTC04OLT之10-链路聚合配置命令

-1-
参数
参数 id lacp-negotiation static
参数说明逻辑端口的id号。取值范围：无。使用LACP协商。取值范围：N/A。端口不用协商。取值范围：N/A。
链路聚合配置命令
缺省
该端口没有被聚合
使用说明
端口链路聚合是将几个具有相同属性的端口捆绑为一个逻辑端口，而这个捆绑过程可以通过 Lacp 协商，也可以不用通过协商而强制的捆绑到一起。
input errors 表示接收的有错的报文。
input discards 表示接收的报文被丢弃，如 Interface 协议 Down 时接收到的报文。
packets Output 表示所有的发送的报文，包括单播、组播、广播。 bytes 表示所有的发送报文的 byte 总量。 broadcasts 表示发送的广播报文。 multicasts 表示发送的组播报文。 input errors 表示发送出错的报文。 input discards 表示发送的报文被丢弃，如 Interface 协议 Down 时发送的报文。
Hardware is PortAggregator, Address is 0000.0000.0000(0000.0000.0000) MTU 1500 bytes, BW 1000 kbit, DLY 2000 usec Encapsulation ARPA, loopback not set Members in this Aggregator: 5 minute input rate 0 bits/sec, 0 packets/sec 5 minute output rate 0 bits/sec, 0 packets/sec
链路聚合配置命令

链路聚合配置命令

目录1 链路聚合配置命令................................................................................................................................ 1-11.1 链路聚合配置命令............................................................................................................................. 1-11.1.1 description .............................................................................................................................. 1-11.1.2 display lacp system-id ............................................................................................................ 1-21.1.3 display link-aggregation member-port.................................................................................... 1-21.1.4 display link-aggregation summary.......................................................................................... 1-41.1.5 display link-aggregation verbose............................................................................................ 1-51.1.6 enable snmp trap updown...................................................................................................... 1-71.1.7 interface bridge-aggregation .................................................................................................. 1-81.1.8 lacp port-priority...................................................................................................................... 1-81.1.9 lacp system-priority................................................................................................................. 1-91.1.10 link-aggregation mode........................................................................................................ 1-101.1.11 port link-aggregation group ................................................................................................ 1-101.1.12 reset lacp statistics............................................................................................................. 1-111.1.13 shutdown ............................................................................................................................ 1-111 链路聚合配置命令●本手册中提到的三层以太网接口是指已经被配置为路由模式的以太网端口，有关以太网端口模式切换的操作，请参见接入分册的“以太网端口”部分。

华为交换机动态链路聚合命令

华为交换机动态链路聚合命令华为交换机动态链路聚合命令一、动态链路聚合简介动态链路聚合（Dynamic Link Aggregation，DLA）是一种将多个物理链路绑定成一个逻辑链路的技术。

通过将多个物理链路绑定成一个逻辑链路，可以提高网络带宽、提高网络可靠性和实现负载均衡等功能。

在华为交换机中，动态链路聚合可以通过LACP协议实现。

LACP协议是一种标准化的协议，可以实现交换机之间的动态链路聚合。

二、配置动态链路聚合命令1. 创建Link Aggregation Group（LAG）在华为交换机中创建Link Aggregation Group需要使用以下命令：[Switch] interface gigabitethernet 0/0/1[Switch-GigabitEthernet0/0/1] port link-aggregation group 1[Switch-GigabitEthernet0/0/1] quit其中，gigabitethernet 0/0/1表示需要绑定的物理接口，group 1表示创建的LAG编号。

2. 配置LAG属性创建好LAG后，还需要对LAG进行属性配置。

以下是常用的LAG属性配置命令：[Switch] interface Eth-Trunk 1[Switch-Eth-Trunk1] mode lacp-static[Switch-Eth-Trunk1] lacp priority 32768[Switch-Eth-Trunk1] quit其中，mode lacp-static表示LAG使用静态LACP模式，lacp priority 32768表示LAG的优先级为32768。

3. 配置物理接口将物理接口绑定到LAG上需要使用以下命令：[Switch] interface gigabitethernet 0/0/2[Switch-GigabitEthernet0/0/2] quit4. 查看LAG状态查看创建好的LAG状态需要使用以下命令：[Switch] display link-aggregation summary其中，可以查看到LAG的编号、状态、绑定的物理接口等信息。
