衰减器基础知识
第3讲-功率衰减器
响,也就是说,与两端电路都是匹配的。设计衰减器时要考虑这一因素。
第4章 功率衰减器
4.1.2 衰减器的基本构成 构成射频/微波功率衰减器的基本材料是电阻性材料。通 常的电阻是衰减器的一种基本形式 ,由此形成的电阻衰减网络 就是集总参数衰减器。通过一定的工艺把电阻材料放置到不同 波段的射频/微波电路结构中就形成了相应频率的衰减器。 如果是大功率衰减器,体积肯定要加大,关键就是散热设计。 随着现代电子技术的发展, 在许多场合要用到快速调整衰
A 10
（4-9）
第4章 功率衰减器
4.2.3 集总参数衰减器设计实例
设计一个5dB T型同阻式（Z1=Z2=50Ω）固定衰减器。 步骤一: 同阻式集总参数衰减器A=-5dB,计算元件参
数:
10
A 10
2 Rp Z0 82.24 1 Rs1 Rs 2 Z 0 a 1
第4章 功率衰减器
(a )
(b )
( c)
图4-13 波导、 同轴和微带匹配负载结构
第4章 功率衰减器
高功率微波矩形波导衰减器* 衰减原理：将微波功率通过衰减材料的吸收而转化为热量,因 此衰减材料的选择决定功率衰减量的大小。衰减液的选择主 要应该考虑以下几个因素: 1)衰减液介电特性能满足大衰减量要求; 2)波段内稳定的频响特性,以满足宽频带定量衰减; 3)具备良好的热传导性能,能迅速将微波衰减所产生的热量及 时从波导中传导出去。 4)对金属的腐蚀性小。 选择1%浓度硫酸钠溶液作为波导衰减器的衰减液。
损耗
工作频带是指在给定频率范围内使用衰减器,衰减量才能达到指标值。 由于射频/微波结构与频率有关 ,不同频段的元器件 ,结构不同,也不能
通用。现代同轴结构的衰减器使用的工作频带相当宽 ,设计或使用中要
衰减器的工作原理
衰减器的工作原理
衰减器是一种用于控制信号电平的电子元件，它可以将一个较强的信号衰减到较低的电平。
衰减器的工作原理可以概括如下：首先，衰减器将输入信号电位变为电流。
它使用电阻元件来将输入信号的电压转换成电流，以便可以测量这些电流。
衰减器会有多个电阻元件，包括正向电阻、反向电阻、偏置电阻和矩阵电阻等。
正向电阻将输入信号的电压转换成电流，反向电阻会将电流的有效值降低，而偏置电阻则可以将线性衰减曲线变得稳定。
转换过程完成后，衰减器将此电流输出到衰减片上，然后再将电流转换成电压。
衰减片的作用是将电流折算成电压，并衰减对应的信号电平，以达到预期的效果，最后电压信号会被输出到衰减器的输出端口。
衰减器的控制性仅仅与它们的电阻元件有关，衰减器可以控制信号电平的幅度和频率，从而可以实现信号的衰减。
衰减器也可以用来控制仪器和飞行器的运动，使其能够更好地控制精度和稳定性。
总而言之，衰减器是用于控制信号电平的电子元件，它可以将一个较强的信号衰减到较低的电平。
它的工作原理是，将输入信号的电压转换成电流，然后将电流输出到衰减片上，最后将电流折算成电压，以达到预期的效果。
它的控制性主要与其电阻元件有关，可以控制信号电平的幅度和频率，能够有效地实现信号的衰减。
衰减器不仅可以用于实验和测量，还可以用于控制仪器和飞行器的运动，使其能够更好地控制精度和稳定性。
未来，衰减器将发挥更
多的作用，在更多的领域中得到应用。
衰减器原理
衰减器原理,用途及设计-衰减器原理,用途及设计衰减器广泛地应用于电子设备中，它的主要用途是：（1）调整电路中信号的大小；（2）在比较法测量电路中，可用来直读被测网络的衰减值；（3）改善阻抗匹配，若某些电路要求有一个比较稳定的负载阻抗时，则可在此电路与实际负载阻抗之间插入一个衰减器，能够缓冲阻抗的变化。
通常，衰减器接于信号源和负载之间，衰减器是由电阻元件组成的四端网络，它的特性阻抗、衰减都是与频率无关的常数，相移等于零。
实际应用中，有固定衰减器和可变衰减两大类。
1、固定衰减器的设计常用的固定衰减器有L型、T型、X型和桥T型等几种结构，其电路形式和计算公式见表。
注：RC为特性阻抗；RC1、RC2为两侧特性阻抗，B为固有衰减值N=EB。
其中L型属于不对称衰减器，主要用于阻抗匹配，而T型、X型、桥T型属于对称衰减器，主要用于衰减。
一端接地的衰减器称为不平衡衰减器；反之，两端不接地的衰减器称为平衡衰减器。
例：设计一衰减器，匹配于信号源内阻RS-600欧与负载电阻RL=150欧之间，其衰减量为30DB。
解计算过程：（1）因为RS、RL不相等，所以选用一节倒L型和一节对称T型号组成衰减器，如图所示倒L型电路计算：（2）T型电路计算：由于总衰减量为30DB，所以T型衰减量为（3）电路简化：对设计电路进行变换，进而得到简化电路，由图变换为图B及图C的形式。
上一页 1 2 下一页2、可变衰减器的设计可变衰减器，一般是指特性阻抗值恒定的，而它的衰减值是可变的衰减器，此外，还有一种分压式可变衰减器，由于它的负载往往是高阻抗，因此对这种分压式可变衰减器的特性阻抗就没有什么具体要求。
1）可变桥T型衰减器可变桥T型衰减器的电路结构如图所示。
图可变T型衰减器采用这种可变衰减器电路的优点是，电路中只有两个可变化部分而可变T型号或可变X型衰减将有三个可变部分），而且R为固定电阻，可以避免因旋钮换档时，由于旋钮触点接触不良而引起电路中断现象。
衰减器原理
衰减器原理衰减器是一种用于减小信号强度的电子元件，广泛应用于无线通信系统、光纤通信系统以及各种电子设备中。
衰减器的主要作用是在不损害信号质量的前提下，将信号的功率降低到需要的水平。
在本文中，我们将深入探讨衰减器的原理及其在通信系统中的应用。
首先，衰减器的工作原理是基于信号的损耗。
当信号通过衰减器时，衰减器会引入一定的损耗，使得信号的功率降低。
这种损耗可以通过衰减器内部的电阻、电容或电感等元件来实现。
通过调节这些元件的数值，可以实现不同程度的信号衰减，从而满足不同系统的需求。
其次，衰减器的设计需要考虑到频率的影响。
不同频率的信号在传输过程中会受到不同程度的衰减，因此衰减器需要能够在不同频率范围内保持稳定的衰减特性。
这就要求衰减器的元件在设计时要考虑到频率响应的影响，以保证衰减器在整个工作频率范围内都能够正常工作。
此外，衰减器还需要考虑到对信号相位的影响。
在一些应用中，尤其是在无线通信系统中，信号的相位也是非常重要的。
因此衰减器在设计时需要尽量减小对信号相位的影响，以保证信号在经过衰减器后能够保持良好的相位特性。
衰减器在通信系统中有着广泛的应用。
在无线通信系统中，衰减器常常用于调节发射功率，以满足不同距离和传输环境下的需求。
在光纤通信系统中，衰减器则用于调节光信号的功率，以保证光接收器能够正常工作。
此外，衰减器还常常用于各种测试设备中，用于模拟不同信号强度下的工作环境。
总之，衰减器作为一种重要的电子元件，具有着广泛的应用前景。
通过对衰减器原理的深入理解，可以更好地应用衰减器于各种通信系统中，从而提高系统的性能和稳定性。
希望本文能够对读者对衰减器有所帮助，谢谢阅读！。
什么是衰减器

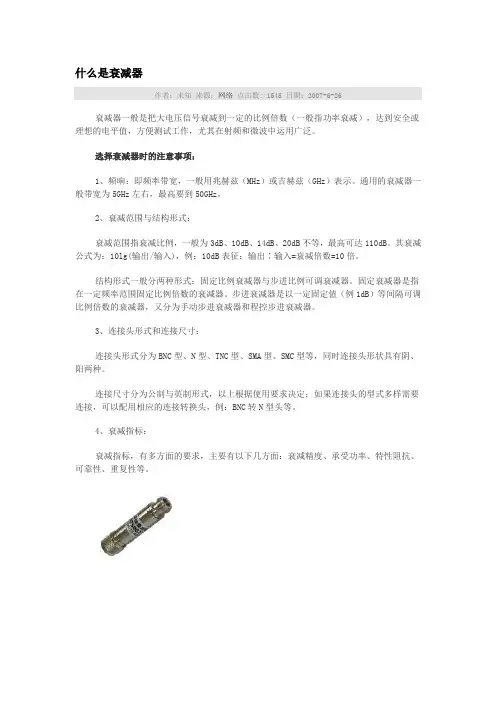

什么是衰减器
作者：未知来源：网络点击数: 1545 日期：2007-6-26
衰减器一般是把大电压信号衰减到一定的比例倍数（一般指功率衰减），达到安全或理想的电平值，方便测试工作，尤其在射频和微波中运用广泛。
选择衰减器时的注意事项：
1、频响：即频率带宽，一般用兆赫兹（MHz）或吉赫兹（GHz）表示。
通用的衰减器一般带宽为5GHz左右，最高要到50GHz。
2、衰减范围与结构形式：
衰减范围指衰减比例，一般为3dB、10dB、14dB、20dB不等，最高可达110dB。
其衰减公式为：10lg(输出/输入)，例：10dB表征：输出∶输入=衰减倍数=10倍。
结构形式一般分两种形式：固定比例衰减器与步进比例可调衰减器。
固定衰减器是指在一定频率范围固定比例倍数的衰减器。
步进衰减器是以一定固定值（例1dB）等间隔可调比例倍数的衰减器，又分为手动步进衰减器和程控步进衰减器。
3、连接头形式和连接尺寸：
连接头形式分为BNC型、N型、TNC型、SMA型、SMC型等，同时连接头形状具有阴、阳两种。
连接尺寸分为公制与英制形式，以上根据使用要求决定；如果连接头的型式多样需要连接，可以配用相应的连接转换头，例：BNC转N型头等。
4、衰减指标：
衰减指标，有多方面的要求，主要有以下几方面：衰减精度、承受功率、特性阻抗、可靠性、重复性等。
衰减器原理
衰减器原理
1.衰减器
衰减器是电子电路中用来减小信号幅度、减弱信号总量的器件，
其可将高幅度、宽动态范围的音频大信号压缩为细小的把握，被广泛
应用在各类音频设备中，它的作用是可以选择性地控制各支路间信号
的强度。
2.衰减器原理
衰减器一般由两个选择空间、四个电阻元件以及传输线组成，其中，两个选择空间通过操作可以设定衰减比，典型的衰减比可以是1:1、1:2、1:4等，而电阻元件则可以改变衰减比的大小，具体的衰减比改
变则由电阻元件之间的电路结构来决定。
至于传输线则由连接两个选
择空间的实际线路来提供，这种传输线起着将输入到衰减器的信号转
换成满意输出信号的作用。
3.衰减器性能
衰减器的性能取决于电阻元件和传输线组件的材料质量，正确设
置衰减器可以使信号传输损失至最低，输出信号的衰减变化幅度也是
很小的。
此外，另外一个重要的性能指标是衰减器的噪声，一般情况下，噪声越小，衰减器性能越好；由于传输线的材料品质，可能会造
成一定的噪声产生。
4.衰减器应用
衰减器主要应用于各种音频设备，它可以控制支路间信号的强度，其作用是将音量以合理的幅度改变。
并且，衰减器可以将高质量的声
音信号衰减至可靠的范围，以致其音质、动态特性可自由控制，从而
避免音量增大过多损坏音频器件。
此外，衰减器还可以应用在其他的
一些回路中，允许对输出信号的幅度和功率有效控制和衰减。
第4章功率衰减器介绍
圆 形 截 止 波 导
图 4-10截止式衰减器
第4章 功率衰减器 4.3.2 1.
波导中平行于电场方向放置有一定衰减量的吸收片组成。
有损耗性薄膜或介质表面有—定电阻, 沿表面的电磁波电场 切向分量,将在薄膜或介质上引起传导电流,形成焦耳热损耗并
以热能的形式散发掉。只要控制衰减器衰减量 , 信号经过衰减
4.2.3 集总参数衰减器设计实例
例１：
设计一个5dB的T型同阻式（Z1=Z2=50Ω ）固定衰减器。
1
第4章 功率衰减器 步骤二: 利用ADS仿真衰减器特性。
图4-3 T型同阻式固定衰减器电路图
第4章 功率衰减器 仿真结果如图4-4所示。
图 4-4仿真结果
第4章 功率衰减器 例２： 设计10dBП 型同阻式（Z1=Z2=50Ω ）固定衰减器。
-0.5 -1.0
dB(S(2,1))
-1.5 -2.0 -2.5 -3.0 -3.5 1.0 1.2 1.4
m1
m1 freq= 1.500GHz dB(S(2,1))=-1.775
1.6 1.8 2.0
X1 set to 0.01mA and X2 set to 100mA
freq, GHz
第4章 功率衰减器
第4章 功率衰减器
4.1.2 衰减器的基本构成
电阻是衰减器的一种基本形式 ,由此形成的电阻衰减网络
就是集总参数衰减器。
电阻材料被放置到不同波段的射频 /微波电路结构中就形 成了相应频率的衰减器。 衰减器设计的关键就是散热设计。 快速调整衰减器有两种实现方式：
①半导体小功率快调衰减器,如PIN管或FET单片集成
第4章 功率衰减器 步骤二: 利用ADS仿真衰减器特性。
衰减器的原理
衰减器的原理
衰减器是一种用于控制信号强度的器件，它在电子电路中起着非常重要的作用。
衰减器的原理主要是通过消耗信号的能量来实现信号强度的控制，从而达到调节信号强度的目的。
衰减器的原理可以通过以下几个方面来解释：
首先，衰减器内部通常包含有阻抗匹配网络和可变衰减元件。
阻抗匹配网络的
作用是将输入和输出端口的阻抗进行匹配，以确保信号能够有效地传输。
可变衰减元件则可以通过调节其阻值来控制信号的衰减程度。
其次，衰减器的原理还涉及到信号的能量损耗。
当信号经过衰减器时，会在其
中产生能量损耗，这会导致信号的强度减小。
衰减器内部的可变衰减元件可以通过改变其阻值来调节信号的能量损耗，从而实现对信号强度的控制。
另外，衰减器的原理还与衰减器的类型有关。
在实际应用中，衰减器可以分为
固定衰减器和可变衰减器两种类型。
固定衰减器的衰减值是固定不变的，而可变衰减器可以通过外部控制手段来实现对衰减值的调节。
衰减器的原理还包括了信号的传输特性。
在衰减器中，信号的传输是通过传输
线来实现的。
传输线的特性会对信号的衰减产生影响，因此在设计衰减器时需要考虑传输线的特性对信号的影响。
总的来说，衰减器的原理是通过阻抗匹配网络和可变衰减元件来控制信号的衰
减程度，从而实现对信号强度的调节。
衰减器的原理涉及到信号的能量损耗、衰减器的类型和信号的传输特性等方面，是电子电路中非常重要的一部分。
通过对衰减器原理的深入理解，可以更好地应用衰减器来满足不同场合对信号强度的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
衰减器基础知识
同轴衰减器、射频衰减器、衰减器、高功率衰减器
衰减器，射频微波中简单的一个附件之一，要说哪个射频实验室没有，估计大家都不相信，当然，衰减器的大用户是用来衰减功率或者保护后级。
衰减器按照组成类型来分的话，主要有同轴、波导、PIN二极管等多种形式。
同轴衰减器以吸收式也就是我们的衰减片为主。
所以在衰减器厂商中能把衰减片做好可是一门绝活，据称一般不外传。
衰减片
先不表IC衰减器，同轴衰减器从应用类型来分，可以分为固定衰减器、手动可调衰减器、可编程衰减器等。
在这里要多叨叨一句，如果是可编程衰减器，分为“make before break”（先合后断）和“break before make”（先断后合）两种。
如果想衰减值之间无中断地切换的话，应该选择“make before break”类型，否则可能会出现开关切换时的开路状态哈！
衰减器的主要射频指标
1) 频率范围：这个不用说，大家都明白，还是和其它器件一样，越高频越难做。
一般6G以下除了比较高的功率外，我们倾向于认为国产品牌已经做的不错了。
2) 承载功率：这个很讲究。
大家看指标书的时候请务必看一下，标出的一般都是25℃下连续波功率。
所以大家在遇到脉冲功率的时候，请务必换算一下脉冲占空比哦。
这里请大家注意哦，如果是同轴衰减器的话，因为是无源功率器件，需要考虑一个温度系数，单位为dB/℃，表征随着温度变化标称衰减值的变化量：
一般随着温度的升高，承载功率是线性下降的。
所以如果衰减器的应用环境是室外的高温环境的话，请一定记得提高承载功率，否则衰减器烧毁估计就是妥妥的了。
3）衰减值
既然作为衰减器，衰减值当然是重要的了。
一般我们常见到的是3,6,10,20,30,40,50dB。
所以如果亲想要一个2.5dB的精密衰减器，这八成就得订做了。
4）VSWR
作为一个无源器件，衰减器的VSWR重要性可是刚刚的。
比较好的衰减器基本上VSWR可以做到1.2以下。
5）PIM
PIM，无源互调失真。
目前的通信制式愈加复杂，所以无源器件的PIM特性也是要求的不低啊！但是由于集总参数设计的衰减器，几乎很少有PIM指标可以达到-140dBc@2*43dBm的。
所以在高要求（比如-165dBc@2*43dBm）情况下，一般大家会选择用低互调电缆绕成的专用低互调衰减器。
6）功率系数
衰减器还有介个指标？Yes! 英文Power Coefficient。
输入功率从10mW变化到额定功率时，衰减量的变化系数，单位是dB/(dB*W)。
具体衰减之的计算方法是，功率系数乘以总衰减量和功率的变化量。
我们前面也有一篇文章专门介绍衰减器功率系数的，亲们可以回顾一下：
集总参数衰减器的大功率稳定性探讨
题外话：其实功率系数这个东东，不光是衰减器有，所有工作在大功率条件下的器件都有，只要工作功率的变化范围比较大，就要考虑这个指标。
如何测试这个指标，一般需要一套标准的测试系统，当然也可以自己来搭建。
7）衰减值的精度
一般说精度，我们可能有两个维度。
一个是平坦度，一个是准确度。
准确度是精度，一般用Accuracy来描述，比如30dB衰减器，测得是29.8dB，那么精度就是0.2dB；另外一个是平坦度flatness，是指在工作频域范围内，比如标称30dB的衰减值VS频率的幅频曲线变化值，一般取P-P值。
衰减器的应用
1) 简单的就是降低功率了。
这里面如果需要功率扫描的时候，可能还会引用到可变衰减器来做衰减器的步进调节。
亲们可能在频谱仪切换幅度档位的时候会听见“咔咔”的声音，那就是频谱仪的前置衰减器在切换档位呢。
2) 衰减器还有一个妙用，由于反射功率经过衰减器后会衰减，所以衰减器可以改善后级的VSWR。
所以在系统级测量的时候，有经验的攻城狮们会在匹配不好的链路上加上衰减器来改善驻波比哦
彩蛋：由于衰减器具有功率系数特性，所以在精密功率测量的时候我们不太推荐用大功率衰减器+终端式功率计来直接测量，反之通过式功率计是比较佳的解决方案。
如果测试环境实在不能满足非要用大功率衰减器+终端式功率计的话，那么提高大功率衰减器的功率容量降低功率系数的影响也是好法子哦！
优译主要生产：
同轴隔离器、嵌入式（带线）隔离器、宽带隔离器、双节隔离器、表面封装（SMT）隔离器、微带（基片）隔离器、波导隔离器、高功率隔离器、同轴环形器、嵌入式（带线）环形器、宽带环形器、双节环形器、表面封装（SMT）环形器、微带（基片）环形器、波导环形器、高功率环形器、同轴衰减器、同轴终端（负载）、滤波器、放大器、功分器、电桥、定向耦合器、波导同轴转换、双工器/三工器等微波通讯产品。
下面是几款同轴衰减器实物图：
10W同轴衰减器50W同轴衰减器1000W同轴衰减器。
