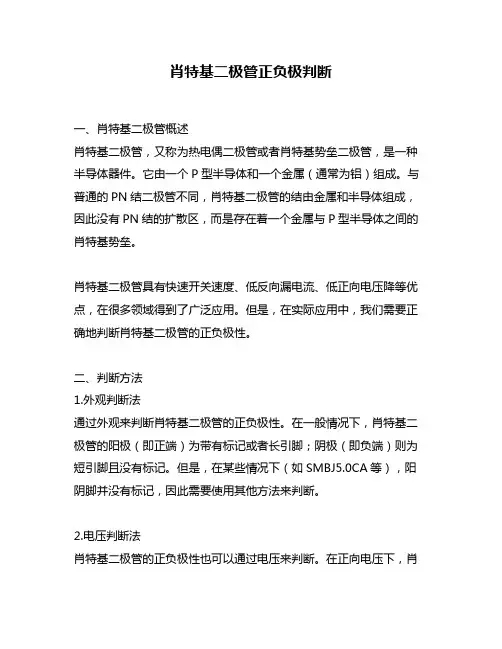

肖特基二极管正负极判断
肖特基二极管正负极判断一、肖特基二极管概述肖特基二极管，又称为热电偶二极管或者肖特基势垒二极管，是一种半导体器件。
它由一个P型半导体和一个金属（通常为铝）组成。
与普通的PN结二极管不同，肖特基二极管的结由金属和半导体组成，因此没有PN结的扩散区，而是存在着一个金属与P型半导体之间的肖特基势垒。
肖特基二极管具有快速开关速度、低反向漏电流、低正向电压降等优点，在很多领域得到了广泛应用。
但是，在实际应用中，我们需要正确地判断肖特基二极管的正负极性。
二、判断方法1.外观判断法通过外观来判断肖特基二极管的正负极性。
在一般情况下，肖特基二极管的阳极（即正端）为带有标记或者长引脚；阴极（即负端）则为短引脚且没有标记。
但是，在某些情况下（如SMBJ5.0CA等），阳阴脚并没有标记，因此需要使用其他方法来判断。
2.电压判断法肖特基二极管的正负极性也可以通过电压来判断。
在正向电压下，肖特基二极管的导通电流很小，而在反向电压下，肖特基二极管会出现较大的反向漏电流。
因此，在实际应用中，可以通过测量肖特基二极管的正向和反向电阻值来判断其正负极性。
如果测量得到的正向电阻值较小，反向电阻值较大，则该引脚为阳极；如果测量得到的正向电阻值较大，反向电阻值较小，则该引脚为阴极。
3.测试仪器判断法在实际应用中，我们可以使用测试仪器来准确地判断肖特基二极管的正负极性。
具体方法如下：（1）将万用表调整到二极管测试档位，并将测试针头接到肖特基二极管的两个引脚上；（2）通过测试仪器读取肖特基二极管的导通方向和截止方向；（3）根据测试结果确定肖特基二极管的阳、阴两个引脚。
三、注意事项1.在实际应用中，肖特基二极管的正负极性非常重要，如果判断错误，将会导致电路无法正常工作，甚至会损坏器件。
2.在使用测试仪器进行判断时，需要注意选择合适的测试档位和测试针头的接法。
3.如果肖特基二极管没有标记或者标记不清晰，可以参考相关的规格书或者咨询厂家来确定其正负极性。
如何用数字万用表判别二极管的极性
用数字式万用表判别二极管的极性
将数字万用表拨至二极管测试挡，用两支表笔分别接触二极管的两个电极，若万用表显示值在1V 以下，说明二极管处于正向导通状态，这时红表笔接的是正极，黑表笔接的是负极（因为红表笔带正电，黑表笔带负电）；若显示溢出符号“1”，说明管子处于反向截止状态，这时黑表笔接的是正极，红表笔接的是负极。
用数字式万用表区分硅管与锗管
利用数字式万用表不仅能判定二极管的正、负极性，还能根据硅二极管与锗二极管的正向导通压降VF的差异判别出硅管与锗管。
方法是把数字式万用表置于二极管测试挡，将红表笔接二极管正极、黑表笔接的负极，来测量二极管的正向导通压降VF值，如果显示～O. 300V，表明被测管是锗二极管；如果显示0. 500V～O. 800V，表明被测管是硅二极管。
数字式万用表检测二极管注意事项
(1)利用二极管检测挡测量正向电压时，若将晶体二极管的正、负极接反，将会显汞溢出符号“1”，这时可交换两支表笔再试。
(2)大功率整流二极管的VF值可达1V。
(3)不宜用数字式万用表的电阻挡检测二极管。
其原因在于数字式万用表电阻挡所提供的测试电流太小，而二极管属于非线性元件，正、反向电阻值与测试电流有很大关系，因此测试值与正常值相差很大，使单向导电性不明显，有时难以判定。
因此，应该使用二极管检测挡去检测二极管。
晶体二极管的主要故障
晶体二极管的主要故障有以下几种：
(1)短路。
(2)断路。
(3)性能不良。
二极管判断

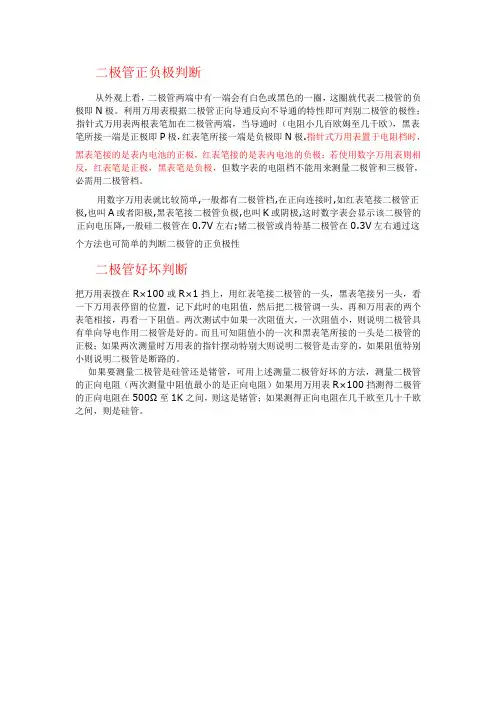

二极管正负极判断
从外观上看，二极管两端中有一端会有白色或黑色的一圈，这圈就代表二极管的负极即N极。
利用万用表根据二极管正向导通反向不导通的特性即可判别二极管的极性；指针式万用表两根表笔加在二极管两端，当导通时（电阻小几百欧姆至几千欧），黑表笔所接一端是正极即P极，红表笔所接一端是负极即N极.指针式万用表置于电阻档时，
黑表笔接的是表内电池的正极，红表笔接的是表内电池的负极；若使用数字万用表则相反，红表笔是正极，黑表笔是负极，但数字表的电阻档不能用来测量二极管和三极管，必需用二极管档。
用数字万用表就比较简单,一般都有二极管档,在正向连接时,如红表笔接二极管正极,也叫A或者阳极,黑表笔接二极管负极,也叫K或阴极,这时数字表会显示该二极管的正向电压降,一般硅二极管在0.7V左右;锗二极管或肖特基二极管在0.3V左右通过这
个方法也可简单的判断二极管的正负极性
二极管好坏判断
把万用表拨在R×100或R×1挡上，用红表笔接二极管的一头，黑表笔接另一头，看一下万用表停留的位置，记下此时的电阻值，然后把二极管调一头，再和万用表的两个表笔相接，再看一下阻值。
两次测试中如果一次阻值大，一次阻值小，则说明二极管具有单向导电作用二极管是好的。
而且可知阻值小的一次和黑表笔所接的一头是二极管的正极；如果两次测量时万用表的指针摆动特别大则说明二极管是击穿的，如果阻值特别小则说明二极管是断路的。
如果要测量二极管是硅管还是锗管，可用上述测量二极管好坏的方法，测量二极管的正向电阻（两次测量中阻值最小的是正向电阻）如果用万用表R×100挡测得二极管的正向电阻在500Ω至1K之间，则这是锗管；如果测得正向电阻在几千欧至几十千欧之间，则是硅管。
【推荐下载】二极管基本特性 二极管正负极如何判断
[键入文字]
二极管基本特性二极管正负极如何判断
二极管相信大家都有见过，它是一种简单的能够实现单向传导电流的器件，它由P 型半导体和N 型半导体构成一个P-N 结界面，从而在两侧构建空间电荷层，形成一个自建电场。
发光二极管早在1962 年就已出现，是一种能发光的半导体电子元件，可以把电能转化成光能，被称为第四代光源。
现代发光二极管具有节能、环保、安全、寿命长、低功耗、低热、高亮度、防水、微型、防震、易调光、光束集中、维护简便等特点。
二极管基本特性
1、正向性
二极管的特性中最为突出一点就是其正向性，二极管的特性表现在外加正向电压时，正向电压很小，使得二极管不足以克服PN 结内电场阻挡作用，正向电流几乎为零，这一区域被称为死区。
这样就不能使二极管导通的正向电压被称为死区电压。
但当二极管的正向电压大于死区电压后，PN 结内电场被会被有效克服，使得二极管正向导通，电流随电压增大而快速上升。
在正常情况下使用的二极管电流范围内，导通时电压几乎维持不变，这个电压就是二极管的特性中的正向电压。
2、反向性
1。
二极管引脚极性及质量判别
二极管引脚极性、质量的判别 二极管具有单向导电性，其正向电阻小（一般为几百欧）而反向电阻大（一般为几十千欧至几百千欧），利用此点可进行极性、质量的判别。应用万用表的电阻挡可以鉴别二极管的极性和判别其质量的好坏。测试小功率二极管时一般使用R×100(Q)或R×1k(Q)挡，不致损坏管子。
(1)引脚极性判别 观察外壳上的标志一般可看出极性。若无法看出极性，可用模拟万用表或数字万用表检测。具体方法是：将模拟万用表置于R×lk（或R×100）挡，先用红、黑表笔任意测量二极管两端子间的电阻值，然后交换表笔再测量一次，如果二极管是好的，两次测量结果必定出现一大一小。以阻值较小的一次测量为准，模拟万用表黑表笔所接的一端为正极，红表笔所接的一端则为负极。
利用数字万用表的二极管挡也可判别正、负极，此时红表笔（插在“V.Q”插孔）带正电，黑表笔（插在“COM”插孔）带负电。用两支表笔分别接触二极管两个电极，若显示值在1 V以下，说明管子处于正向导通状态，红表笔接的是正极，黑表笔接的是负极。若显示溢出符号“1”，表明管子处于反向截止状态，黑表笔接的是芷极，红表笔接的是负极。 (2)鉴别质量好环 二极管的正、反向电阻差别越大，其性能就越好。如果双向电值都较小，说明二极管质量差，不能使用；如果双向阻值都为无穷大，则说明该二极管已经断路。如双向阻值均为零，说明二极管已被击穿。
用模拟万用表或数字万用表检测的具体方法是：将万用表置于R×lk挡，测量二极管的正反向电阻值。如果测得正向电阻为无穷大，说明二极管的内部断路，若测得的反向电阻接近于零，则表明二极管已经击穿，内部断路或击穿的二极管都不能使用。若测得的正向电阻偏大或反向电阻偏小，则表明二极管质量不高。
二极管的识别方法

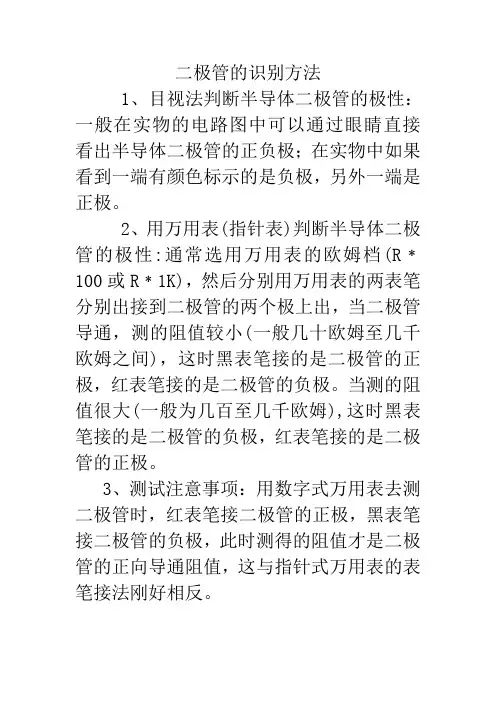

二极管的识别方法
1、目视法判断半导体二极管的极性：一般在实物的电路图中可以通过眼睛直接看出半导体二极管的正负极；在实物中如果看到一端有颜色标示的是负极，另外一端是正极。
2、用万用表(指针表)判断半导体二极管的极性:通常选用万用表的欧姆档(R﹡100或R﹡1K)，然后分别用万用表的两表笔分别出接到二极管的两个极上出，当二极管导通，测的阻值较小(一般几十欧姆至几千欧姆之间)，这时黑表笔接的是二极管的正极，红表笔接的是二极管的负极。
当测的阻值很大(一般为几百至几千欧姆),这时黑表笔接的是二极管的负极，红表笔接的是二极管的正极。
3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。
发光二极管正负极判别方法
发光二极管正负极判别方法在实际led节能灯焊接过程中，常遇到如何辨认发光二极管的正负极，这部尤其重要，灯亮不亮就在他了！第一种观察法。
从侧面观察两条引出线在管体内的形状．较小的是正极．如下图其次看引脚长短也可以看出来，发光二极管的正负极，引脚长的为正极，短的为负极！第二种万用表检测法。
用万用表检测发光二极管时，必须使用“R×l0k”档。
困为前面我们已经讲过。
发光二极管的管压降为2V．而万用表处于“R×lk”及其以下各电阻挡时．表内电池仅为1．5V。
低于管压降．无论正、反向接入，发光二极管都不可能导通，也就无法检测。
R×10k”档时表内接有9V(或15V)高压电池，高于管压降，所以可以用来检测发光二极管。
检测时．将两表笔分别与发光二极管的两条引线相接，如表针偏转过半，同时发光二极管中有一发亮光点，表示发光二极管是正向接入，这时与黑表笔(与表内电池正极相连)相接的是正极；与红表笔(与表内电池负极相连)相接的是负极。
再将两表笔对调后与发光二极管相接，这时为反向接入，表针应不动。
如果不论正向接入还是反向接入，表针都偏转到头或都不动，则该发光二极管已损坏。
教你怎样判断大功率LED的正负极最直观的方法还是看实物，很多初级的爱好者不知道如何使用万用表，在这里为了照顾很多新手爱好者，我们采用“望闻问切”中的望吧！从图上面可以清楚的看到，大功率的led灯珠一般分为正负两极，每极代表一端，其中一端有个多出来的引脚，仔细观察这个引脚上边有个小孔，这儿小孔就是方便我们区分正负极的，带小孔的一端就是正极，需要注意是这个小孔引脚没有实际作用，焊接的时候，还是焊接那两个像小脚的引脚，焊接引脚如下图焊接过程中只要焊接如上图的引脚就好了，大功率led灯珠使用的一般都是铝基板，所以建议使用50W左右的烙铁，好能焊接实它！判断草帽led正负极草帽led正负极就相对好区分了，还是用最简单的方法吧，看图从图上我们不难看出led内部两根块状的引脚，我们叫做led的支架，其中负极支架比较大，原因是负极支架托载着led的芯片，正极支架比较小！所以我们得出的结论就是：“目测，led内部，支架大连接的引脚是负极，支架小的链接的引脚是正极”还有一个比较简单的方法就是，如果你的led是个比较新的，引脚都还健全的话，直接看引脚的长短，就可以分出来了“正极引脚比较长”其实还有很多的方法，来检测led正负极，比较牛的方法就是用万用表判断5050贴片led正负极5050贴片led是一款在led节能灯照明行业中比较常用到的贴片led，但是很多用户在拿到5050贴片led不知到怎么焊接，原因就是不知道如何区分5050贴片led正负极，今天我们就给大家说下如何区分5050贴片led正负极，我们采用图片的形式，直观的向大家介绍下，希望对大家有用！图片比较小，我们要仔细的观看才能发现，整个5050贴片led是正方形的，四个直角中有一个角带个小缺角，就是途中红色小圆圈的那个地方，其他的直角没有小缺角，带小缺角的那端就是负极，另一端是正极！。
稳压二极管的正负极
稳压二极管的正负极
答：稳压二极管的正负极可以通过多种方式进行识别：
1.外观标识：稳压二极管通常在外壳上标有正负号或者带有颜色标记。
当外壳
标有“+”号时，该端为正极；当外壳标有“-”号时，该端为负极。
有的二极管外壳会印上一个带有箭头的三角形，箭头指向正极。
有的二极管外壳会有不同颜色的环，例如红色环代表正极，绿色环代表负极。
2.万用表测试：利用万用表可以很方便地测试稳压二极管的正负极。
将万用表
调至二极管测试模式，将表笔分别接在二极管的两端，如果表头显示正数，则该端为正极；如果显示负数，则该端为负极。
3.二极管导通测试仪：二极管导通测试仪是一种测试二极管正负极的专业仪器，
可以快速准确地测试出二极管的正负极。
将稳压二极管插入导通测试仪中，如果指示灯亮起，则该端为正极；如果指示灯不亮，则该端为负极。
4.实验观察：在实验中，可以通过观察稳压二极管两端电压的变化来识别正负
极。
当稳压二极管两端电压接近或高于稳定电压时，稳压二极管开始导通，此时正极电压保持稳定，负极电压随着电源电压的变化而变化。
需要注意的是，稳压二极管在电路中的连接方式通常是负极接在电源的正极，这是因为稳压二极管工作在反向击穿区，反向电压大于或等于击穿电压时，稳压二极管就会短路，阻止电压上升。
