如何使用数字万用表测二极管正负极和好坏
使用数字万用表检测二极管的方法
用数字万用表的二极管挡位测量二极管。
测二极管
时，使用万用表的二极管的挡位。
若将红表笔接二极管阳（正）极，黑表笔接二极管阴（负）极，则二极管处于正偏，万用表有一定数值显示。
若将红表笔接二极管阴极，黑表笔接二极管阳极，二极管处于反偏，万用表高位显示为“1”或很大的数值，此时说明二极管是好的。
在测量时若两次的数值均很小，接近于零，说明二极管内部短路；若正反两次测得的数值均很大或高位均为“1”，则说明二极管内部已经短路，这两种情况下二极管都需更换。
在路测试：测试二极管PN结正反向电阻，比较容易判断出二极管是击穿短路还是断路。
如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注/。
简述用万用表判别二极管的质量优劣的方法
简述用万用表判别二极管的质量优劣的方法
用万用表判别二极管的质量优劣可以通过以下方法：
1. 测量正向电压降：将万用表设定为电压测量模式，将二极管的正极与红表笔连接，负极与黑表笔连接，然后将二极管正极连接到正极供电，黑表笔接地。
测量显示的电压降应该在合理范围内，一般来说，正常的硅二极管电压降应该在0.6V~0.7V之间。
2. 测量反向电阻：将万用表设定为电阻测量模式，将二极管的正负极连接到万用表的两个测量引脚上。
测量显示的电阻值应该非常高，接近无穷大。
如果显示的电阻值非常小，可能表示二极管有反向漏电，质量不好。
3. 测量反向电容：将万用表设定为电容测量模式，将二极管的正负极连接到万用表的两个测量引脚上。
如果显示的电容值非常小或者接近0，表示二极管的反向电容很小，反向漏电较多，质量较差。
4. 正向导通测试：将万用表设定为电阻测量模式，将二极管的正负极连接到万用表的两个测量引脚上。
如果显示的电阻值非常小，接近0，表示二极管能够正常导通，质量较好。
通过以上方法可以初步判断二极管的质量优劣，但要注意，万用表只能提供一些基本的测试结果，更加准确的判断还需要使用专业的测试仪器和设备。
如何用万用表检测各种二极管好坏
一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。
通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。
1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。
两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。
在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。
2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。
硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。
正向电阻越小越好，反向电阻越大越好。
正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。
若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。
若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。
来源:输配电设备网3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。
其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。
也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。
如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。
（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。
如何用万用表检测各种二极管好坏
一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。
通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。
1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。
两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。
在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。
2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。
硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。
正向电阻越小越好，反向电阻越大越好。
正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。
若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。
若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。
来源:输配电设备网3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。
其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。
也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。
如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。
（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。

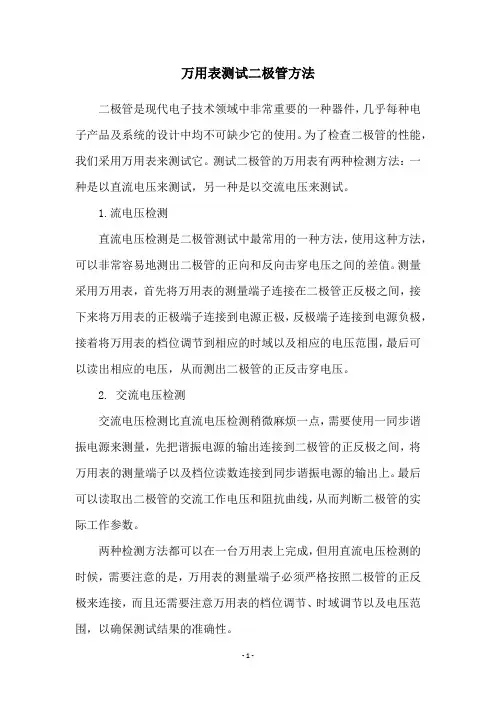

万用表测试二极管方法
万用表测试二极管方法
二极管是现代电子技术领域中非常重要的一种器件，几乎每种电子产品及系统的设计中均不可缺少它的使用。
为了检查二极管的性能，我们采用万用表来测试它。
测试二极管的万用表有两种检测方法：一种是以直流电压来测试，另一种是以交流电压来测试。
1.流电压检测
直流电压检测是二极管测试中最常用的一种方法，使用这种方法，可以非常容易地测出二极管的正向和反向击穿电压之间的差值。
测量采用万用表，首先将万用表的测量端子连接在二极管正反极之间，接下来将万用表的正极端子连接到电源正极，反极端子连接到电源负极，接着将万用表的档位调节到相应的时域以及相应的电压范围，最后可以读出相应的电压，从而测出二极管的正反击穿电压。
2. 交流电压检测
交流电压检测比直流电压检测稍微麻烦一点，需要使用一同步谐振电源来测量，先把谐振电源的输出连接到二极管的正反极之间，将万用表的测量端子以及档位读数连接到同步谐振电源的输出上。
最后可以读取出二极管的交流工作电压和阻抗曲线，从而判断二极管的实际工作参数。
两种检测方法都可以在一台万用表上完成，但用直流电压检测的时候，需要注意的是，万用表的测量端子必须严格按照二极管的正反极来连接，而且还需要注意万用表的档位调节、时域调节以及电压范围，以确保测试结果的准确性。
二极管测试使用万用表也是一种非常有效的方法，不仅可以测出二极管的基本性能参数，还可以对二极管本身的检测和测量效果进行评估。
因此，使用万用表测试二极管方法已成为现代电子技术领域中一种必不可少的检测手段。

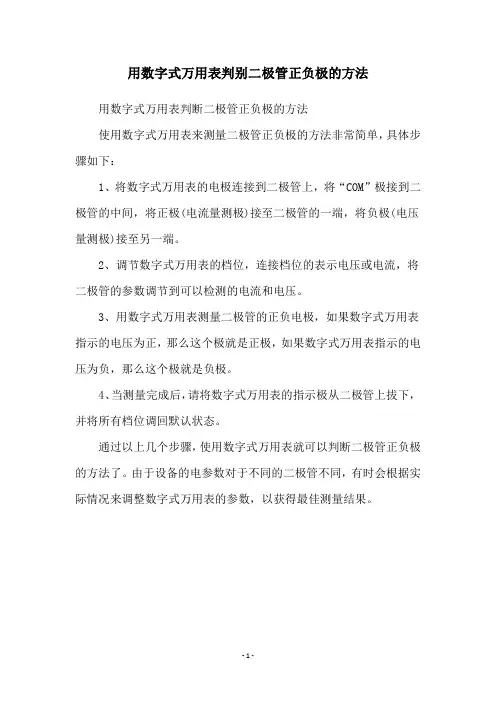

用数字式万用表判别二极管正负极的方法
用数字式万用表判别二极管正负极的方法用数字式万用表判断二极管正负极的方法
使用数字式万用表来测量二极管正负极的方法非常简单，具体步骤如下：
1、将数字式万用表的电极连接到二极管上，将“COM”极接到二极管的中间，将正极(电流量测极)接至二极管的一端，将负极(电压量测极)接至另一端。
2、调节数字式万用表的档位，连接档位的表示电压或电流，将二极管的参数调节到可以检测的电流和电压。
3、用数字式万用表测量二极管的正负电极，如果数字式万用表指示的电压为正，那么这个极就是正极，如果数字式万用表指示的电压为负，那么这个极就是负极。
4、当测量完成后，请将数字式万用表的指示极从二极管上拔下，并将所有档位调回默认状态。
通过以上几个步骤，使用数字式万用表就可以判断二极管正负极的方法了。
由于设备的电参数对于不同的二极管不同，有时会根据实际情况来调整数字式万用表的参数，以获得最佳测量结果。
- 1 -。
数字万用表检测二极管的方法
数字万用表检测二极管的方法
一、准备工作。
1.1 咱们得有一块数字万用表，这可是检测二极管的好帮手。
1.2 然后，找几个要检测的二极管，注意别拿坏得没法看的那种，不然检测也没意义。
二、检测步骤。
2.1 把数字万用表的旋钮转到二极管检测的挡位，一般都有专门的标识，可别转错了，不然啥也测不出来。
2.3 反过来，红表笔接负极，黑表笔接正极，这时候万用表应该显示“1”或者数值特别大，这表示二极管反向截止，也是好的表现。
要是这时候还有数值，而且数值不大，那这二极管多半是坏了，漏电流太大啦。
三、注意事项。
3.1 检测的时候，手别碰到表笔的金属部分，不然会影响检测结果，这叫“手别捣乱”。
3.2 对于一些表面看不出来正负极的二极管，得查查资料或者看看标识，可别瞎猜，不然容易出错。
用数字万用表检测二极管不是啥难事，只要咱们按照步骤来，仔细点，多测几次，就能把二极管的好坏搞得清清楚楚，明明白白。
这样在电路维修或者制作的时候，就不会因为二极管的问题而抓耳挠腮，焦头烂额啦！。
用数字万用表如何在路测量贴片二极管好坏
用数字万用表如何在路测量贴片二极管好
坏
当用数字万用表在路测量贴片二极管，可将万用表设置在标有二极管标志档位上，将表笔的笔锋修整的尽量尖细，或者是加接硬度较高纤细尖锐的金属，这样可避免触针在电路板上发生短路现象。
发光二极管：一般情况下，长脚为正。
用表笔测量时，两只测量比分别搭载二极管的两只脚上，注意距离，若表有读数，则此时红表笔所测端为二极管的正极，同时发光二极管会发光；若没有读数，则将表笔反过来再测一次；如果两次测量都没有示数，表示此发光二极管已经损坏。
稳压二极管：有黑圈的一端为负。
用表测时，若有示数，则红表笔所测端为正，黑表笔端为负；若没有，反过来再测一次。
如果两次测量都没有示数，表示此稳压二极管已经损坏。
整流二极管：有白色圈的为负。
用表测时，若有示数，则红表笔所测端为正，黑表笔端为负；若没有，反过来再测一次。
如果两次测量都没有示数，表示此整流二极管已经损坏。
