封装LED发光二极管正负极判断
二极管正负极判定.
二极管正负极判定
一：普通二极管有色端标识一极为负极;
二：发光二极管长脚为正，短脚为负。
如果脚一样长，发光二极管里面的大点是负极，小的是正极。
有的发光二极管带有一个小平面，靠近小平面的一根引线为负极。
万用表中：红笔接“+”，黑笔接“-”;在测发光二极管时，低阻挡测不出来，可用RX10K档测，两表笔接触二极管的两级。
如果电阻较小，黑表笔所接的是正极，电阻较大，黑表笔所接的是负极。
发光二极管，若与TTL组件相连使用时，一般需串接一个470R的降压电阻，以防器件的损坏。
三：晶体二极管
晶体二极管由一个PN结，两条电极引线和管壳构成。
在PN结的两侧用导线引出加以封装，就是晶体二极管。
晶体二极管的字母符号为V。
PN结的导通方向是从P型半导体到N型半导体，即P到N导通(P为正极，N为负极) 。
PN结正向导通，反向截至，具有单相导电的特性。
二极管封装及其方向如下图示：
印制板中通过PCB板上丝印来判别二极管方向的方法总结如下：
通常情况下：
1.有缺口的一端为负极;
2.有横杠的一端为负极;
3.有白色双杠的一端为负极;
4.三角形箭头方向的一端为负极;
5.插件二极管丝印小圆一端是负极，大圆是正极。
在立式焊接的情况下原件本体在正极圈里
6.插件发光二极管方孔为第一脚为正极;。
led正负极区分符号
led正负极区分符号摘要：一、LED基本概念及结构二、LED正负极的识别方法1.观察LED引脚2.使用万用表检测三、正负极区分的重要性四、总结正文：LED（Light Emitting Diode，发光二极管）是一种常见的半导体光源，具有节能、环保、寿命长等优点。
在生活中，LED被广泛应用于各种照明设备、显示器等领域。
了解LED的正负极区分符号，对于正确使用和安装LED 具有重要意义。
一、LED基本概念及结构LED是由P型半导体和N型半导体组成的，它们相互接触的交接区域称为PN结。
当注入正负载流子时，会产生光子，从而发出光。
LED通常有四个引脚，分别是正极（Anode，A）、负极（Cathode，K）、限流电阻（R）和公共接地（GND）。
二、LED正负极的识别方法1.观察LED引脚一般来说，LED的正极较长，负极较短。
此外，正极的引脚通常比负极粗，这是因为正极承担了较大的电流。
也可以通过观察LED内部的金属块来区分，金属块连接的是负极。
2.使用万用表检测将万用表调至二极管测试档，将表笔分别接触到LED的两个引脚。
若表显示正向电压，则与表笔接触的引脚为正极；若显示反向电压，则与表笔接触的引脚为负极。
三、正负极区分的重要性正确区分LED的正负极，可以确保LED正常工作，避免损坏设备。
在连接LED时，应将正极接到电源的正极，负极接到电源的负极，以确保电流顺利通过LED。
四、总结掌握LED正负极的识别方法，有助于正确使用和安装LED。
在实际操作中，可以通过观察引脚长度、粗细以及使用万用表检测等方法来区分正负极。

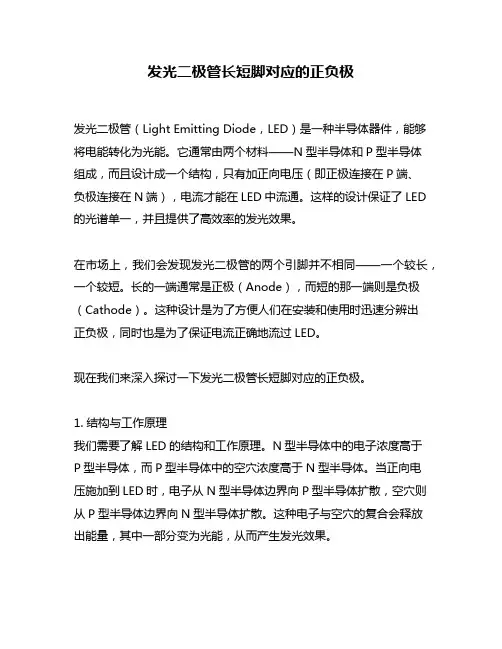

发光二极管长短脚对应的正负极
发光二极管长短脚对应的正负极发光二极管（Light Emitting Diode，LED）是一种半导体器件，能够将电能转化为光能。
它通常由两个材料——N型半导体和P型半导体组成，而且设计成一个结构，只有加正向电压（即正极连接在P端、负极连接在N端），电流才能在LED中流通。
这样的设计保证了LED 的光谱单一，并且提供了高效率的发光效果。
在市场上，我们会发现发光二极管的两个引脚并不相同——一个较长，一个较短。
长的一端通常是正极（Anode），而短的那一端则是负极（Cathode）。
这种设计是为了方便人们在安装和使用时迅速分辨出正负极，同时也是为了保证电流正确地流过LED。
现在我们来深入探讨一下发光二极管长短脚对应的正负极。
1. 结构与工作原理我们需要了解LED的结构和工作原理。
N型半导体中的电子浓度高于P型半导体，而P型半导体中的空穴浓度高于N型半导体。
当正向电压施加到LED时，电子从N型半导体边界向P型半导体扩散，空穴则从P型半导体边界向N型半导体扩散。
这种电子与空穴的复合会释放出能量，其中一部分变为光能，从而产生发光效果。
2. 长短脚对应的正负极为了确保LED在使用时能够正常工作，LED的长短脚对应的正负极是非常重要的。
正极通常连接到较大的电压，而负极则连接到地。
这种电流流动的方向使得LED能够正确地工作，并且保证了LED的寿命和发光效率。
3. 安装与使用在安装LED时，通过辨别LED的长短脚来确定正负极的位置，可以避免错误地连接LED。
通常情况下，LED的包装上会标注正负极的位置，但有时候也需要依靠长短脚对应的正负极来判断。
在使用LED时，正确连接正负极同样重要，否则LED可能会受到损坏并导致无法正常工作。
4. 个人观点与总结作为发光二极管长短脚对应的正负极，我个人认为这是一种设计极为巧妙的方式，能够让用户在使用时更加方便快捷地判断正负极的位置。
通过对LED结构和工作原理的深入了解，我们可以更好地理解和使用LED，并且更好地体会到LED的高效、节能和环保的特点。
发光二极管的正负极
发光二极管的正负极
随着科技的不断发展和进步，人们的生活中越来越多的物品使用到了发光二极管(LED)。
发光二极管具有高亮度、长寿命、低功耗等优点，因此它被广泛应用于很多领域中，比如说LED灯、LED屏幕等等。
在使用发光二极管时，了解它的正负极是非常重要的，这样才能保证其正常工作。
发光二极管有一个P型半导体和一个N型半导体组成，其中P型半导体为正电荷，N型半导体为负电荷。
两种材料相接触的地方称为PN结。
当PN结上加上一个外加电压时，发光二极管会发出光。
那么，发光二极管的正负极究竟在哪里呢？在此之前，我们先来了解一下二极管的正负极。
二极管有一个P 型半导体和一个N型半导体，其中P型半导体的一端接正极，N型半导体的一端接负极。
对于发光二极管来说，其正负极与二极管的正负极一样。
发光二极管的长腿为正极，短腿为负极。
当然，有时候为了区别正负极，还会在长腿上标记一个“+”号。
正确连接发光二极管至少需要两个元件：发光二极管本身和一个与之串联的电阻。
由于发光二极管的电阻很
小，因此需要电阻来限制电流，防止发光二极管过载而烧毁。
在装配发光二极管并连接至电路时，需要确定其正负极。
如果连接不正确，即正极接负极，发光二极管可能无法正常工作或被烧毁。
因此，在连接发光二极管时一定要确保正确接线，可以使用万用表进行检测。
总之，了解发光二极管的正负极是非常重要的，这样才能正确地连接到电路中，避免错误导致损坏。
同时，使用发光二极管也需要注意电压、电流等电学参数的匹配，以保证其最佳工作状态。
希望大家在使用发光二极管时要着重注意这些问题。

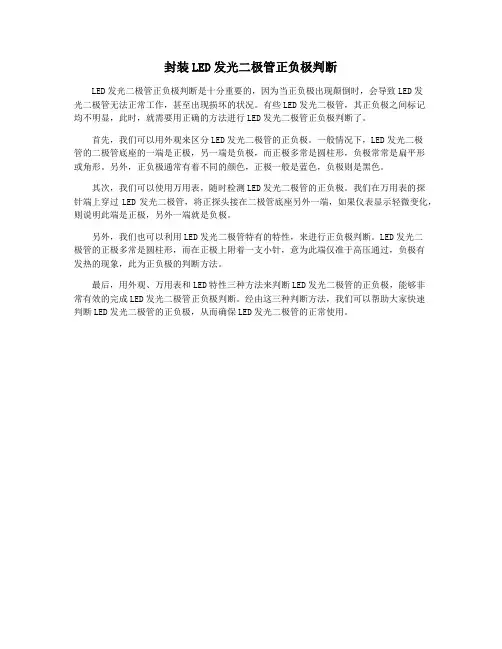

封装LED发光二极管正负极判断
封装LED发光二极管正负极判断
LED发光二极管正负极判断是十分重要的，因为当正负极出现颠倒时，会导致LED发
光二极管无法正常工作，甚至出现损坏的状况。
有些LED发光二极管，其正负极之间标记
均不明显，此时，就需要用正确的方法进行LED发光二极管正负极判断了。
首先，我们可以用外观来区分LED发光二极管的正负极。
一般情况下，LED发光二极
管的二极管底座的一端是正极，另一端是负极，而正极多常是圆柱形，负极常常是扁平形
或角形。
另外，正负极通常有着不同的颜色，正极一般是蓝色，负极则是黑色。
其次，我们可以使用万用表，随时检测LED发光二极管的正负极。
我们在万用表的探
针端上穿过LED发光二极管，将正探头接在二极管底座另外一端，如果仪表显示轻微变化，则说明此端是正极，另外一端就是负极。
另外，我们也可以利用LED发光二极管特有的特性，来进行正负极判断。
LED发光二
极管的正极多常是圆柱形，而在正极上附着一支小针，意为此端仅准于高压通过，负极有
发热的现象，此为正负极的判断方法。
最后，用外观、万用表和LED特性三种方法来判断LED发光二极管的正负极，能够非
常有效的完成LED发光二极管正负极判断。
经由这三种判断方法，我们可以帮助大家快速
判断LED发光二极管的正负极，从而确保LED发光二极管的正常使用。
封装LED发光二极管正负极判断
封装LED发光二极管正负极判断
LED节能灯焊接过程中，常遇到如何辨认发光二极管的正负极，这部尤其重要，灯亮不亮就在他了!
第一种观察法。
从侧面观察两条引出线在管体内的形状.较小的是正极. 如下图
其次看引脚长短也可以看出来，发光二极管的正负极，引脚长的为正极，短的为负极!
第二种万用表检测法。
用万用表检测发光二极管时，必须使用“R×l0k”档。
困为前面我们已经讲过。
发光二极管的管压降为2V.而万用表处于“R×lk”及其以下各电阻挡时.表内电池仅为1.5V。
低于管压降.无论正、反向接入，发光二极管都不可能导通，也就无法检测。
R×1k”档时表内接有9V(或 15V)高压电池，高于管压降，所以可以用来检测发光二极管。
检测时.将两表笔分别与发光二极管的两条引线相接，如表针偏转过半，同时发光二极管中有一发亮光点，表示发光二极管是正向接入，这时与黑表笔(与表内电池正极相连)相接的是正极;与红表笔(与表内电池负极相连)相接的是负极。
再将两表笔对调后与发光二极管相接，这时为反向接入，表针应不动。
如果不论正向接入还是反向接入，表针都偏转到头或都不动，则该发光二极管已损坏。
判断草帽led正负极
草帽led正负极就相对好区分了，还是用最简单的方法吧。
三个方法轻松识别发光二极管正负极
三个方法轻松识别发光二极管正负极发光二极管（Light Emitting Diode，LED）是一种常见的电子元件，广泛应用于各种电子设备和照明领域。
为了正确使用LED，我们需要能够准确识别出LED的正负极。
以下将介绍三种常用的方法来轻松识别LED的正负极。
1.弯腿长度不同法：大多数LED的正极（阳极）引脚比负极（阴极）引脚较长一些。
这是由于制造工艺决定的，所以这种方法适用于大多数情况。
可以通过仔细观察引脚长度来判断极性。
较长的引脚通常是阳极，较短的引脚通常是阴极。
需要注意的是，一些特殊型号的LED可能存在反向极性，因此还是需要通过其他方式进行验证。
2.手机相机法：手机相机法是一种简单有效的方法。
将LED对准手机相机镜头并打开相机应用程序，然后观察LED的光亮情况。
如果正极连接正确，则LED将放出较亮的光。
相反，如果反极连接正确，则LED将不发光或者发出比较暗的光。
利用手机相机法可以快速验证LED的正负极，尤其适用于较小尺寸的LED。
3.电压测量法：电压测量法是一种更准确的方法，尤其适用于需要确定LED极性的特殊情况。
使用万用表或电压表将它的测量端与LED的两个引脚分别连接，然后观察测量的电压。
正极连接在正测量端时，会显示一个较高的电压（通常为2至3伏特），而反极连接在正测量端时，会显示一个较低的电压（接近零）。
通过对电压进行测量，可以准确确认LED的极性。
在使用以上方法时，需要注意以下几点：1.仔细观察LED引脚长度或形状的差异。
2.使用手机相机法时，确保LED与相机镜头保持一定的距离，以便准确观察光亮情况。
3.在使用电压测量法时，要小心避免与其他电路导通，以免烧坏元件或损坏测量设备。
总结：以上三种方法都是常用且实用的识别LED正负极的方法。
通过仔细观察引脚长度、利用手机相机观察光亮情况或使用电压测量法，可以轻松快速地确认LED的正负极。
在实际应用中，我们可以根据具体情况选择适用的方法，以确保正确连接和使用LED。
二极管正负极判断方法
二极管正负极判断方法
二极管的正负极判断通常可以通过以下几个方法：
1. 观察标记：很多二极管的正负极上都有标记，例如“+”、“-”、“箭头”等符号。
如果有标记的话，按照标记所示即可判断。
2. 测电压：使用万用表的电压档位，将万用表的红表笔接在二极管的一端，黑表笔接在另一端。
如果万用表显示的电压为正数，表示红表笔接的是二极管的正极；如果电压为负数，表示红表笔接的是二极管的负极。
3. 测导通：使用万用表的导通档位，将万用表的红表笔接在二极管的一端，黑表笔接在另一端。
如果万用表显示导通（发出“哔哔哔”声），则表示红表笔接的是二极管的正极；如果不导通，则表示红表笔接的是二极管的负极。
需要注意的是，由于不同型号的二极管的标记可能不同，因此判断时最好参考相关的说明书或者标准图。
同时，在测电压和测导通时，应当保证二极管处于正常工作状态（即所接电源电压和电流不超过二极管的额定值）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
封装LED发光二极管正负极判断
时间：2011-11-18 浏览10382次【字体：大中小】
封装的led发光二极管正负极判别方法
LED节能灯焊接过程中，常遇到如何辨认发光二极管的正负极，这部尤其重要，灯亮不亮就在他了!
第一种观察法。
从侧面观察两条引出线在管体内的形状.较
小的是正极. 如下图
其次看引脚长短也可以看出来，发光二极管的正负极，引脚
长的为正极，短的为负极!
第二种万用表检测法。
用万用表检测发光二极管时，必须使用“R×l0k”档。
困为前面我们已经讲过。
发光二极管的管压降为2V.而万用表处于“R×lk”及其以下各电阻挡时.表内电池仅为1.5V。
低于管压降.无论正、反向接入，发光二极管都不可能导通，也就无法检测。
R×1k”档时表内接有9V(或 15V)高
压电池，高于管压降，所以可以用来检测发光二极管。
检测时.将两表笔分别与发光二极管的两条引线相接，如表针偏转过半，同时发光二极管中有一发亮光点，表示发光二极管是正向接入，这时与黑表笔(与表内电池正极相连)相接的是正极;与红表笔(与表内电池负极相连)相接的是负极。
再将两表笔对调后与发光二极管相接，这时为反向接入，表针应不动。
如果不论正向接入还是反向接入，表针都偏转到头或都不动，则该发光二极管已损
坏。
判断草帽led正负极
草帽led正负极就相对好区分了，还是用最简单的方法吧
从图上我们不难看出led内部两根块状的引脚，我们叫做led的支架，其中负极支架比较大，原因是负极支架托载着led
的芯片，正极支架比较小!
所以我们得出的结论就是：“目测，led内部，支架大连接的引脚是负极，支架小的链接的引脚是正极”
还有一个比较简单的方法就是，如果你的led是个比较新的，引脚都还健全的话，直接看引脚的长短，就可以分出来了“正
极引脚比较长”
其实还有很多的方法，来检测led正负极，比较牛的方法就
是用万用表
判断5050贴片led正负极
5050贴片led是一款在led节能灯照明行业中比较常用到的贴片led，但是很多用户在拿到5050贴片led不知到怎么焊接，原因就是不知道如何区分5050贴片led正负极，今天我们就给大家说下如何区分5050贴片led正负极，我们采用图片的形式，直观的向大家介绍下，希望对大家有用!
整个5050贴片led是正方形的，四个直角中有一个角带个小缺角，就是途中红色小圆圈的那个地方，其他的直角没有小缺角，带小缺角的那端就是负极，另一端是正极!
来源:电子发烧友
【打印】【收藏】
1:引脚长的是正极。
2:有一个平缺口的那端是负极
3：内部面积大片的是负极，小面积是正极（这是因为它的物理特性决定的）。
