材料的疲劳性能

15
第二节 疲劳破坏的机理

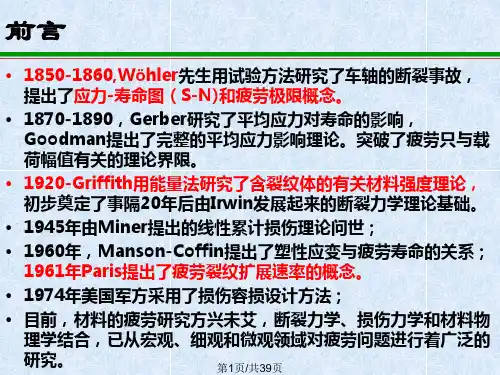

材料的疲劳失效过程大致可以分为三个主要阶段：
疲劳裂纹形成，疲劳裂纹扩展，和断裂。
一、金属材料疲劳破坏机理
1、 疲劳裂纹的萌生
金属材料的疲劳过程也是裂纹萌生和扩展的过程．因 变动应力的循环作用，裂纹萌生往往在材料薄弱区或高应 力区，通过不均匀滑移、微裂纹形成及长大而完成．目前 尚无统一的尺度标准确定裂纹萌生期，低应力时，疲劳的 萌生期可占整个寿命的大半以上．
的应力低于屈服强度，也会因为损伤的积累而 引发断裂的现象叫做疲劳。 疲劳过程是指材料在小于屈服强度的变动 载荷作用下，经过长期运转而逐渐发生损伤累 积和开裂，当裂纹扩展达到一定程度后发生突 然断裂的过程。 2. 疲劳曲线 （1）疲劳寿命的概念和两种定义 疲劳寿命:机件疲劳失效前的工作时间
驻留滑移带一般只在表面形成，深度较浅．随着加载 循环次数的增加，循环滑移带会不断地加宽．

驻留滑移带在表面加宽过程中，还会出现挤出脊
和侵人沟，于是就在这些地方引起应力集中，经过一
定循环后会引发微裂纹．
18
一、金属材料疲劳破坏机理
2．疲劳裂纹的扩展 疲劳裂纹萌生后便开始扩展，其扩展一般分
19
一、金属材料疲劳破坏机理
20
二、非金属材料疲劳破坏机理
由于陶瓷、高分子、复合材料等结构材料的应用远 不如金属材料来得广泛和长远，所以对其疲劳破坏过 程的研究还很局限及浮浅，以下仅作一般概述．
1．陶瓷材料的疲劳破坏机理 常温下陶瓷材料的疲劳与金属有所不同，其含义更
广，分为： 静态疲劳、循环疲劳和动态疲劳． 循环疲劳：与金属疲劳具有相同含义，同属长期变动
对于疲劳寿命的预测就显得十分重要和必要
(订寿)．
9
二、疲劳破坏的概念和特点
（３）疲劳对缺陷（缺口、裂纹及组织）十分敏感， 即对缺陷具有高度的选择性．

因为缺口或裂纹会引起应力集中，加大对材料的
损伤作用；组织缺陷（夹杂、疏松、白点、脱碳等），
将降低材料的局部强度，二者综合更加速疲劳破坏的
起始与发展．
伤及晶体精细结构发生变化； ③产生显微孔洞，微孔洞聚合成微裂纹，并
扩展成宏观裂纹；
26
二、非金属材料疲劳破坏机理
（4）、热疲劳： 由于聚合物为粘弹性材料，具有 较大面积的应力滞后环，所以在应力循环过程中部 分机械能会转化为热能，使导热性差的试样本身温 度急剧上升，甚至高于熔点温度或玻璃化转变温度， 从而发生热疲劳．因此与金属材料不同，热疲劳常 是聚合物疲劳失效的主要原因．
11
三、疲劳断口的宏观特征
三、疲劳断口的宏观特征
12
三、疲劳断口的宏观特征
疲劳源 是疲劳裂纹萌生的策源地，多出现在机件表面，
常和缺口、裂纹、刀痕、蚀坑等缺陷相连．但若材料 内部存在严重冶金缺陷（夹杂、缩孔、偏析、白点 等），也会因局部材料强度降低而在机件内部引发出 疲劳源．疲劳源可以是一个也可以是多个，其多少与 工程应力状态及过载程度有关。 疲劳裂纹扩展区：
8
二、疲劳破坏的概念和特点
3．疲劳破坏的特点
疲劳破坏与静载或一次性冲击加载破坏比较具 有以下特点：
（1）该破坏是一种潜藏的突发性破坏
在静载下显示韧性或脆性破坏的材料，在疲劳 破坏前均不会发生明显的塑性变形，呈脆性断裂， 易引起安全事故和造成经济损失．
Байду номын сангаас2） 疲劳破坏属低应力循环延时断裂
展． 需要指明的是：高分子聚合物的疲劳过程
并不总有疲劳辉纹和斑纹出现．它们的形成与 高分子聚合物的相对分子质量、相对分子质量 分布及加载条件有关．
28
二、非金属材料疲劳破坏机理
3．复合材料的疲劳 破坏机理 与金属材料比 较，复合材料具有 良好的疲劳性能， 如图5－13．
在循环载荷的作用下，即使循环应力未超过材料 屈服强度，也会在试件表面形成循环滑移带，它与静 拉伸形成的均匀滑移带不同．循环滑移带集中于某些 局部区域（高应力或薄弱区），用电解抛光法也很难 将其去除，即使去除了，再重新循环加载后，还会在 原处再现．故称这种永留或再现的循环滑移带为驻留 滑移带（持久滑移带 Persist Slip Band）．
大量研究表明：疲劳微裂纹由不均匀滑移和显微开裂引 起． 且通常形成于试件或零件的表面。
16
一、金属材料疲劳破坏机理
主要方式有： （1）表面滑移带开裂； （2）第二相、夹杂物与基体界面或夹杂物本身开裂； （3）晶界或亚晶界处开裂．如图5－5所示．
17
一、金属材料疲劳破坏机理
驻留滑移带：
应力作用下，材料的破坏行为； 静态疲劳: 相当于金属中的延迟断裂，即在一定载荷
作用下，材料耐用应力随时间下降的现象； 动态疲劳:是在恒定速率加载条件下研究材料断裂失效
对加载速率的敏感性．
21
二、非金属材料疲劳破坏机理
陶瓷材料疲劳破坏还有特征： （1）、常温时，在应力作用下不发生或很难发生塑性
7
二、疲劳破坏的概念和特点
两种定义: A.按循环次数 B.到破坏所需

的时间
（2）疲劳曲线（S-N曲线）
A.底循环疲劳区：高应力,明显塑变,应力 超出弹性极限,循环次数低于105
B.高循环疲劳区：低应力,无明显塑变,应力 未超出弹性极限, 循环次数高于105
C.无限寿命区（安全区）:应力低于材料的 疲劳强度.
热疲劳的益处：疲劳循环产生的热量，有时也可用 来修补高分子的微结构损伤．如聚乙烯晶片中镶嵌 晶块在疲劳初期会变小，随后的疲劳可使其得到修 复及稳定．
27
二、非金属材料疲劳破坏机理
聚合物疲劳断口上可有两种特征的条纹： 疲劳辉纹：对应的是每周期变动应力作用时裂
纹扩展值； 疲劳斑纹：对应着不连续的、跳跃式的裂纹扩
σ m >0 ,－1＜r＜0
5
一、交变载荷及其描述
C脉动循环: σ m = σ a >0 ,r＝0; σ m = σ a <0 ,r＝-∞
D波动循环: σ m > σ a ,0＜r＜1 E随机变动应力: 应力大小、方向都作无规则
的变化
6
二、疲劳破坏的概念和特点
1．疲劳概念 材料在循环载荷的长期作用下，即使受到
为两个阶段，如图5－8所示． 第1阶段是沿着最大切应力方向向内扩展．其
中多数微裂纹并不继续扩展，成为不扩展裂纹， 只有个别微裂纹可延伸几十μ m（即2—5个晶粒） 长．并且随着名义应力范围的生高而减小。随即 疲劳裂纹便入第2阶段，沿垂直拉应力方向向前扩 展形成主裂纹，直至最后形成剪切唇为止．此过 程在显微镜下可以显示出疲劳带
（４）可按不同方法对疲劳形式分类

按应力状态分，有弯曲疲劳、扭转疲劳、拉压疲
劳、接触疲劳及复合疲劳；

按应力高低和断裂寿命分，有高周疲劳（N＞105）
和低周疲劳（N=102～105）

10
三、疲劳断口的宏观特征
疲劳断口保留了整个断裂过程的所有痕迹， 记载着很多断裂信息，具有明显的形貌特征，而 这些特征又受材料性质、应力状态、应力大小及 环境因素的影响，因此对疲劳断口的分析是研究 疲劳过程、分析疲劳失效原因的一种重要方法． 如图5－4所示，典型疲劳断口具有3个特征 区——疲劳源、疲劳裂纹扩展区、瞬断区．
14
三、疲劳断口的宏观特征
瞬断区 是裂纹失稳扩展形成的区域．在疲劳亚临
界扩展阶段，随应力循环增加，裂纹不断增长， 当增加到临界尺寸时，裂纹尖端的应力场强度 因速子扩K展I达，到导材致料机断件裂瞬韧时性断K裂Ic．时该，区裂的纹断就口失稳比快疲 劳区粗糙，宏观特征如同静载，随材料性质而 变．脆性材料断口呈结晶状；韧性材料断口， 在心部平面应变区呈放射状或人字纹状，边缘 平面应力区则有剪切唇区存在．
24
二、非金属材料疲劳破坏机理
（2）中应力循环时：也会引发银纹，并转变为 裂纹，裂纹扩展速度比高应力区低； （3）低应力循环时：因难以引发银纹，由材料 微损伤累积及微观结构变化产生微孔洞及微裂 纹，并导致宏观破坏．
25
二、非金属材料疲劳破坏机理
对于因应力低或本身不易产生银纹的结晶 态聚合物，其疲劳过程可出现以下现象： ①整个过程，疲劳应变软化而不出现硬化； ②分子链间剪切滑移，分子链断裂，结晶损
29
二、非金属材料疲劳破坏机理
疲劳破坏有以下特点． （1） 有多种疲劳损伤形式
如界面脱粘、分层、纤维断裂、空隙增长 等．实际上，每种损伤模型都是由多种微观裂 纹（或微观破坏）构成的；由于增强纤维的牵 制，裂纹扩展可减缓或停止，以及疲劳损伤缓 和了切口（裂纹和缺陷）附近应力集中，而使 复合材料疲劳较金属材料有较大安全寿命．
22
二、非金属材料疲劳破坏机理
（4）、裂纹扩展速率还明显依赖于环境、材 料成分、组织结构等，其程度远比金属材料高， 扩展的寿命过程远比金属材料要短，并呈龟裂 状；
（5）、在陶瓷材料断口上不易观测到疲劳贝 纹和疲劳条带，循环疲劳断口与快速断裂断口 形貌之间差异十分微小，均呈现脆性断口特 征．
变形，裂纹尖端根本不存在循环应力的疲劳效应，因 此金属材料的损伤累积及疲劳机理对陶瓷材料并不适 用．但是：疲劳破坏也同样经历了裂纹萌生、疲劳裂 纹扩展、瞬时断裂的过程； （2）、疲劳裂纹萌生对表面材料的缺陷或裂缝大小十 分敏感； （3）、陶瓷材料疲劳裂纹对裂尖的应力强度因子不敏 感，而是强 烈依赖裂纹尖端的最大应力强度因子；
30
二、非金属材料疲劳破坏机理
（2）复合材料不会发生瞬时的疲劳破坏，常 常难以确认破坏与否，故不能沿用金属材料的 判断准则．常以疲劳过程中材料弹性模量下降 的百分数（如下降1％～2％）、共振频率变化 （如 1～2 Hz）作为破坏依据；
