乐享机柜布线规范2012-11-15目录1基本思路设计的基本思路是：要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求。
为了满足电气控制设备的制造和使用要求，必须进行合理的电气控制工艺设计。
这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计，同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。
接下来按照设计图对机柜进行布置及布线，最后对各线进行标识，贴设备安全标识。
2电气控制柜总体配置设计电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求，先将控制系统划分为几个组成部分（这些组成部分均称作部件），再根据电气控制柜的复杂程度，把每一部件划成若干组件，然后再根据电气原理图的接线关系整理出各部分的进出线号，并调整它们之间的连接方式。
总体配置设计是以电气系统的总装配图与总接线图形式来表达的，图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。
电气控制柜总装配图、接线图（根据需要可以分开，也可并在一起）是进行分部设计和协调各部分组成为一个完整系统的依据。
总体设计要使整个电气控制系统集中、紧凑，同时在空间允许条件下，把发热元件，噪声振动大的电气部件，尽量放在离其它元件较远的地方或隔离起来；对于多工位的大型设备，还应考虑两地操作的方便性；控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。
总体配置设计得合理与否关系到电气控制系统的制造、装配质量，更将影响到电气控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量。
2.1电气控制柜组件的划分由于各种电器元件安装位置不同，在构成一个完整的电气控制系统时，就必须划分组件。
划分组件的原则是：(1)把功能类似的元件组合在一起；(2)尽可能减少组件之间的连线数量，同时把接线关系密切的控制电器置于同一组件中；(3)让强弱电控制器分离，以减少干扰；(4)为力求整齐美观，可把外形尺寸、重量相近的电器组合在一起；(5)为了电气控制系统便于检查与调试，把需经常调节、维护和易损元件组合在一起。
移动机房机柜双路电源改造实施方案
XX移动机房机柜电源改造设计实施方案一、现状分析：XX移动数据机房的交流供电网络设备机柜主要分布14楼机房，主要有8个机柜，都是使用220VAC电源。
每个机柜均配备三个电源插座，每个电源插座有8个电源插孔为设备供电。
机柜下方安装了空开控制面板，每个空开控制一个PDU勺通断。
此部分机柜的电源来源于机房墙上的UPS俞出配电箱，该输入配电箱由机房UPS系统供电。
从目前使用情况看，改部分机柜利用率较大，机柜内设备数量众多，绝大部份为单路交流供电设备，双路输入设备较少。
整体来看，机柜内设备负载功率并不大。
目前存在的问题是：1、该机房内机柜内做到一个空开控制一个PDU但没有做到单个断路器控制单个电源插孔。
这就容易由于单台设备过载或短路造成此回路断路器开关跳闸，造成同一PDU或电源回路内的其它正常工作的设备掉电，业务中断。
2、UPS未能使用双机并联等高可性方案，UPS存在单点故障的隐患。
现用户已有整改计划，准备近期完成UPS双机改造，并在机房内增加一个相应的UPS输出配电柜。
3、该机房的机柜是单路供电，未能充分发挥双路供电设备的安全性。
如果此路供电的UPS 系统出现故障，或者虽然UPS工作正常，但是此路供电回路断路器跳闸、线路接头打火等诸多原因都可能造成机柜供电中止，设备掉电，业务中断。
综上所述，此类问题会造成严重安全隐患，应该尽快实施双路供电改造，彻底解决问题。
二、方案设计：机房机柜电源改造方案如下：1、建议在该机房网络机柜旁边增加一台落地式UPS输出配电柜。
为提高用电安全性,建议从UPS并机系统同时引2组相互独立的同型号电缆到该UPS输出配电柜，分别接到2个同型号总开关上，此双回路同时使用，互为备份。
同时为每个机柜提供2 个独立的空气开关（此部分内容由UPS并机系统改造施工方完成）。
2、从新增UPS输出配电柜的两个空开上分别引输出电源回路到每个机柜内，每机柜增加2路供电回路，形成每个机柜均为相互独立的双回路供电。
DCS机柜及内部硬件设计总结
交流电源柜设计
“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝 缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘 线明敷在环境温度长期高于25℃的地区，导线载流量可按 上述口诀计算方法算出，然后再打九折即可；当使用的不 是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大 一些，可按上述口诀方法算出比铝线加大一个线号的载流 量。如16mm’铜线的载流量，可按25mm2 铝线计算。 “穿管根数二三四，八七六折满载流”。就是穿2根时，要 按8折计算载流量，3根7折，4根6折。
交流电源柜设计
柜内规划：柜内四周及大型断路器与母排间的线槽规格为 100H*80W。接入UPS的2路大型断路器占用柜内长度为 300mm。母排占用长度为220mm。普通空开占用长度为 150mm。空开间的线槽选择100H*50W即可。经计算一横排 导轨最多可放14块空开。具体设计可看下图。 空开大小的选择：根据设备的负载扩充10%--20%来选择空开 的大小。 母排大小的选择：根据载流量的大小来选择。常用铜排数据表。 柜内电缆规格的选择:根据载流量的大小来选择电缆的规格 （1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 ）。铝芯绝 缘导线载流量与截面的倍数关系的估算口诀：二点五下乘 以九，往上减一顺号走。三十五乘三点五，双双成组减点 五。条件有变加折算，高温九折铜升级。穿管根数二三四， 八七六折满载流。
交流电源柜设计
常用铜母排数据表
直流电源柜设计
功能：接收交流配电柜两路UPS电源。经空开拆分给24V电源 箱（变压器），输出24V电源经过二极管（单向导电）、 母排，再由直流空开或端子拆分输出为外供电仪表供电。 设计原则：1、柜内正面布置24VDC 20A冗余直流电源，水平 排列，每行两台，底部为交流供电断路器； 2、柜内正面布置电源保护二极管模块； 3、柜内反面顶部布置直流电源汇流排，下面布 置直流空开或端子； 尺寸：800宽*800深*2000高mm 底座：100mm 柜内主要元件：母排、微型断路器、安全地排等。
机柜内设备的安装布局及要求
机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒2、交流配电单元从安全性的要求放在机柜的最上端。
3、语音及网络配线架安装在易于操作的位置，放在交流配电单元的下面。
4、配线架往下为有源设备区：差不多的设备根据功能及线缆链接需要安排位置，比如交换机，路由器、光端机、网桥三者是一一链接的，为了防止信号线的交叉及功能区域的易于维护，最好的排列顺序从下往上是光端机-网桥-路由器-交换机。
大的设备安装在机柜下部，并且使用机柜托盘承重。
光纤收发器由于体积小，数量多，无法在机柜里面固定安装，也放在托盘上安装。
5、最底层房光缆终端盒，也放在托盘上安装。
机柜内走线要求：1、线缆的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。
2、缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。
标签应选用不易损坏的材料。
3、在线缆预留方面，对于固定安装的机柜，在机柜内不应有预留线长，预留线应预留在可以隐蔽的地方，长度在1m-1.5m之间。
对于可移动的机柜，联入机柜的全部线缆在联入机柜的入口处，应至少预留1m，同时各种线缆的预留长度相互之间的差别应不超过0.5m。
4、缆线终接后，应有余量。
5、光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度。
6、不同电压等级，不同电源类别的线路应分开布置，分隔敷设。
7、引入机柜内的缆线应从机柜的下方进入机柜，沿机柜后方两侧立杆向上引入配线架，卡入跳线架连接快内的单根线缆色标应和跳线架的色标相一致，大对数线缆按标准色谱的组合规定进行排序。
8、接线端子各种标志应齐全，数据配线架及交换机设备安装完成后，标贴机打标签，注明对应房间号以及端口号。
9、缆线在接终端钱，必须核对缆线标识内容是否正确10、缆线中间不允许有接头11、缆线终接处必须牢固、接触良好12、缆线终接应符合设计和施工操作规程13、对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接尾纤不能用扎带，尤其不能扎的太紧，最好用专用的帮扎带14、。
1.RBS2202系统介绍 wan

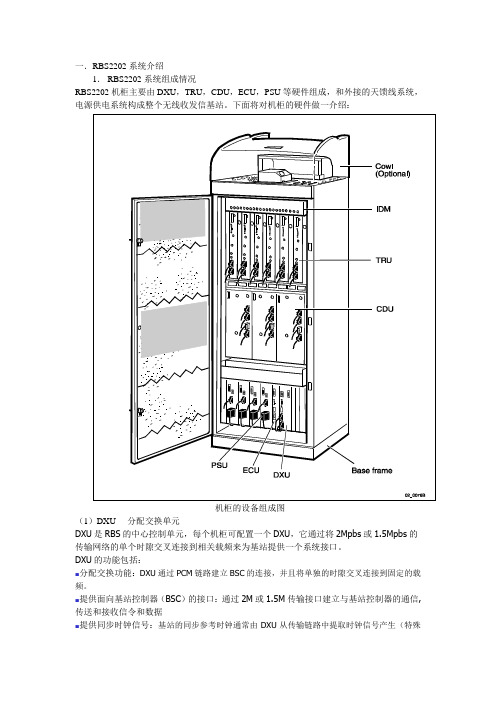

一．RBS2202系统介绍1．RBS2202系统组成情况RBS2202机柜主要由DXU，TRU，CDU，ECU，PSU等硬件组成，和外接的天馈线系统，电源供电系统构成整个无线收发信基站。
下面将对机柜的硬件做一介绍：机柜的设备组成图（1）DXU----分配交换单元DXU是RBS的中心控制单元，每个机柜可配置一个DXU，它通过将2Mpbs或1.5Mpbs的传输网络的单个时隙交叉连接到相关载频来为基站提供一个系统接口。
DXU的功能包括：⏹分配交换功能：DXU通过PCM链路建立BSC的连接，并且将单独的时隙交叉连接到固定的载频。
⏹提供面向基站控制器（BSC）的接口：通过2M或1.5M传输接口建立与基站控制器的通信,传送和接收信令和数据⏹提供同步时钟信号：基站的同步参考时钟通常由DXU从传输链路中提取时钟信号产生（特殊情况下由基站内部获得）。
⏹采集外部告警⏹提供本地总线接口（RS485接口）⏹传输故障管理⏹提供操作维护接口（RS232接口）⏹提供到BSC的控制链路（LAPD信令）⏹存储机柜设备的数据：为简化设备资产管理,DXU中有一个安装硬件信息的数据库（IDB），包括：每个替换单元的标识、物理位置、相关配置参数。
DXU内部组成图DXU可分为四部分：⏹传输接口转换部分（IS）：它的目的是从A-bis链路中提取时钟，并通过本地总线把它们传送给TRU.IS 可以连接2条PCM连线（端口A/B）到DXU。
用于增加系统容量或提供冗余的传输链路。
IS具有级联功能它能略去RBS中无用的时隙供其他基站使用，级联可增加基站的变通性。
例如：有时3个RBS2202机柜可通过一条PCM与BSC连到一起。
级联的功能可以在安装时通过软件配置激活。
⏹中央处理单元（CPU）: CPU主要执行RBS内部的资源管理，进行替换单元软件的装载，采集内部、外部告警信息，提取LAPD信令等工作。
⏹时钟单元（CTU）：时钟单元能通过A-bis link或外部频率源（可选择同步器）获取时钟，并可以为TRU提供稳定的参考时钟脉冲。
IA系统的进一步介绍
致华润电力（贵州）煤电一体化有限公司：关于I/A 系统进一步的介绍：1.卡件电源的提供I/A Series 系统I/O控制机柜能同时接受从电源分配柜来两路独立的220V交流电源，每个机柜配置2个冗余的220VAC转24V直流电源模块，给机柜内控制器及卡件供电。
柜内控制器和I/O模块的底板均同时接受2路24V直流电源，两路电源同时工作，无需切换，任何一路电源失电都不会影响系统正常工作。
这种电源设计的好处是两路电源无需切换，避免切换过程中出现意外导致机柜内部设备电源失去，从而影响正常运行。
如下图所示为I/O机柜内电源供电原理图：上图所示的电源模块为220VAC转24VDC电源模块。
2.上位机数据点和趋势的调用DCS具有标准的单点详细显示，显示所有参数、显示一个参数、控制点的全部信息以及实时趋势和历史趋势。
从调整画面也可以直接对模拟回路进行设定、调整操作。
DCS具有标准的趋势显示，系统具有显示高速公路上任何数据点的趋势的能力，并在同一座标轴上显示至少四个变量的趋势记录曲线，有可供用户自由选择的参数变量、不同颜色和不同的时间间隔，也可以对数据轴进行任意放大显示。
3.事故追忆的实现通过对需要事故追忆的相关I/O测点进行组态，确保这些I/O点进入历史数据库。
当检测到事故触发信号时，就会产生事故追忆记录，事故追忆记录的前后时间可根据用户的要求进行设定并进行打印，并用于事故分析。
4.IA 图形化组态工具最新组态软件包（FCS）使得I/A Series系统控制软件功能更强大，组态更加直观、高效，画面显示功能更强大，为项目提供了更加安全可靠、稳定的控制系统，提高了工程生产率和节约了工程时间。
I/A Series系统最新版的FCS控制软件包采用了目前最先进的ArchestrA技术并集Wonderware产品优势于一体，使得工程组态更简单、快捷、高效、直观，人机界面功能更加丰富和直观，系统具有高度可靠性、稳定性和最大限度的开放性，强大的数据库功能可以使I/A Series系统与各种数据库相连。
K-PW 系列电源配电板使用说明书
HOLLiAS MACS -K系列模块2014年5月B版HOLLiAS MAC-K系列手册- K-PW系列电源配电板使用说明书重要信息危险图标：表示存在风险，可能会导致人身伤害或设备损坏件。
警告图标：表示存在风险，可能会导致安全隐患。
提示图标：表示操作建议，例如，如何设定你的工程或者如何使用特定的功能。
目录1.概述 (1)2.K-PW01 交流电源配电板 (2)2.1连接器定义 (2)2.2外形尺寸 (3)3.K-PW11 直流电源配电板 (4)3.1连接器定义 (4)3.2外形尺寸 (7)4.K-PW21 查询电源分配板 (8)4.1连接器定义 (8)4.2指示灯 (9)4.3外形尺寸 (9)5.技术指标 (10)5.1K-PW01 (10)5.2K-PW11 (10)5.3K-PW21 (11)K-PW系列电源配电板1.概述K-PW系列电源分配板有三个型号，分别是K-PW01、K-PW11和K-PW21。
K-PW01是交流电源配电板，K-PW11是直流电源配电板，安装在机柜背面，配合AC/DC电源模块，为整个K系列硬件提供系统电源、现场电源。
K-PW21是查询电源分配板，安装在机柜正面，为I/O模块提供24V/48VDC查询电源。
下面将分别介绍。
2.K-PW01 交流电源配电板K-PW01是K系列硬件交流分配板，实现交流电源的分配输出功能，给系统电源、现场电源、辅助电源的AC/DC电源模块提供输入配电。
有两路110V/220V交流电输入，每路输入交流电源平分成5路输出。
两组通道各带有一个PCB安装滤波器，用来给系统电源和现场电源AC/DC供电。
每路带独立的船型开关，可以接通或关断本路，开关上自带通断指示灯。
船型开关在切断对应通道电源时，该指示灯熄灭；接通对应通道电源时，该指示灯亮。
K-PW01交流配电板安装在35mm宽的标准DIN导轨上，与导轨采用卡扣的固定方式，其外观示意图如图2-1所示。
