机柜、交换机、配线架等的安装讲解
机柜安装操作规程
机柜安装操作规程机柜是用于安装和保护服务器、网络设备和其他计算设备的机械结构。
正确的机柜安装操作是确保设备正常运行和安全的关键。
以下是一份机柜安装操作规程。
一、准备工作1. 确定机房的位置和布局，选择合适的机柜尺寸和数量。
2. 准备所需的工具和材料，包括螺丝刀、螺丝、螺母、螺栓、导轨、地线等。
3. 在机房墙壁上标记好机柜的位置，并清空该位置。
二、机柜安装1. 将机柜移至标记好的位置，并用水平仪调整机柜水平度，确保机柜稳定。
2. 使用螺丝和螺栓将机柜固定在机房墙壁或地板上，使其牢固安装。
3. 根据机柜的高度和尺寸，安装相应数量的导轨。
导轨应与机柜底部和上部牢固连接，并且可以滑动和锁定。
4. 安装机柜前门和侧门，确保门口与机柜的结合处平整。
5. 安装机柜顶部和底部的通风风扇或散热器，确保设备正常散热。
6. 安装地线，将机柜与地面连接，以防止静电积聚和设备受损。
7. 安装机柜内的固定架和支架，以支撑和固定安装设备。
根据设备的尺寸和重量，选择合适的固定架和支架。
8. 安装滑轨，使设备可以方便地滑进和滑出机柜。
三、设备安装1. 根据设备的尺寸和重量，选择合适的位置安装设备。
确保设备间留有足够的空间，便于维护和散热。
2. 使用螺丝和螺母将设备固定在机柜的固定架和支架上。
确保设备稳固地固定在位置上，防止晃动和摇动。
3. 连接设备的电源线和网络线。
确保连接牢固，并检查电源和网络的正常工作。
四、安全检查1. 检查机柜的稳定性和水平度，确保机柜固定牢固且不会倾斜。
2. 检查机柜的门锁和侧门锁，确保锁定机制可靠。
3. 检查机柜的通风系统和散热设备的工作是否正常。
4. 检查设备的安装是否牢固，没有松动或摇晃的现象。
5. 检查设备的电源和网络连接是否正确，确保设备正常工作。
五、记录和维护1. 记录机柜的位置、型号、安装日期和设备清单等信息，以便后续维护和管理。
2. 定期检查机柜的稳定性和连接性，及时修复或更换松动或损坏的部件。

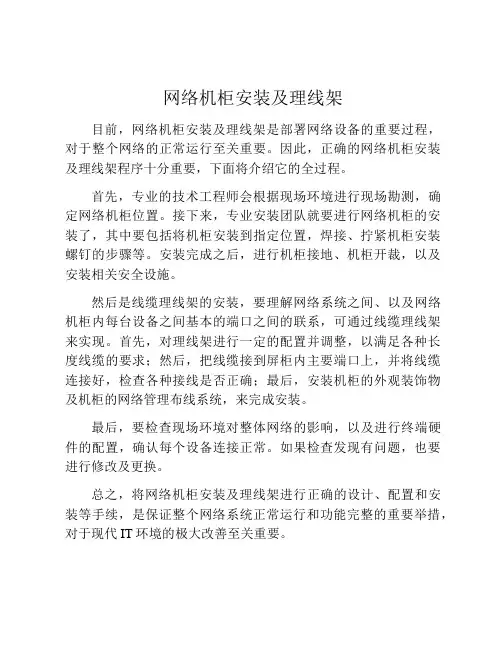

网络机柜安装及理线架
网络机柜安装及理线架
目前，网络机柜安装及理线架是部署网络设备的重要过程，对于整个网络的正常运行至关重要。
因此，正确的网络机柜安装及理线架程序十分重要，下面将介绍它的全过程。
首先，专业的技术工程师会根据现场环境进行现场勘测，确定网络机柜位置。
接下来，专业安装团队就要进行网络机柜的安装了，其中要包括将机柜安装到指定位置，焊接、拧紧机柜安装螺钉的步骤等。
安装完成之后，进行机柜接地、机柜开裁，以及安装相关安全设施。
然后是线缆理线架的安装，要理解网络系统之间、以及网络机柜内每台设备之间基本的端口之间的联系，可通过线缆理线架来实现。
首先，对理线架进行一定的配置并调整，以满足各种长度线缆的要求；然后，把线缆接到屏柜内主要端口上，并将线缆连接好，检查各种接线是否正确；最后，安装机柜的外观装饰物及机柜的网络管理布线系统，来完成安装。
最后，要检查现场环境对整体网络的影响，以及进行终端硬件的配置，确认每个设备连接正常。
如果检查发现有问题，也要进行修改及更换。
总之，将网络机柜安装及理线架进行正确的设计、配置和安装等手续，是保证整个网络系统正常运行和功能完整的重要举措，对于现代IT环境的极大改善至关重要。
机柜、交换机、配线架等的安装讲解共40页
机柜、交换机、配线架等的安装讲解
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特

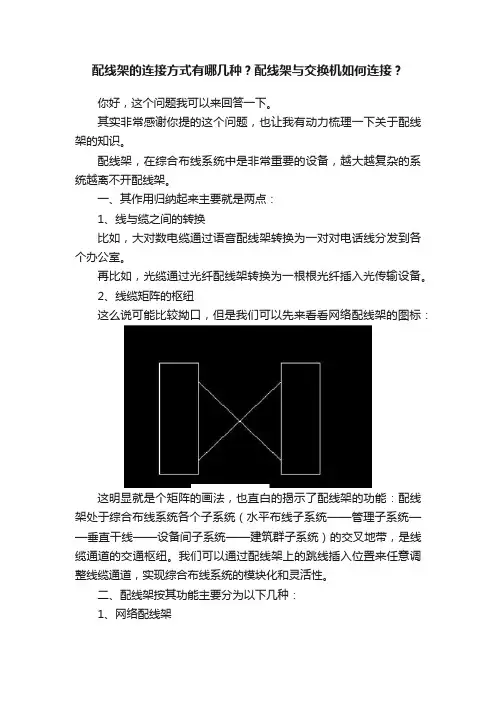

配线架的连接方式有哪几种？配线架与交换机如何连接？
配线架的连接方式有哪几种？配线架与交换机如何连接？你好，这个问题我可以来回答一下。
其实非常感谢你提的这个问题，也让我有动力梳理一下关于配线架的知识。
配线架，在综合布线系统中是非常重要的设备，越大越复杂的系统越离不开配线架。
一、其作用归纳起来主要就是两点：1、线与缆之间的转换比如，大对数电缆通过语音配线架转换为一对对电话线分发到各个办公室。
再比如，光缆通过光纤配线架转换为一根根光纤插入光传输设备。
2、线缆矩阵的枢纽这么说可能比较拗口，但是我们可以先来看看网络配线架的图标：这明显就是个矩阵的画法，也直白的揭示了配线架的功能：配线架处于综合布线系统各个子系统（水平布线子系统——管理子系统——垂直干线——设备间子系统——建筑群子系统）的交叉地带，是线缆通道的交通枢纽。
我们可以通过配线架上的跳线插入位置来任意调整线缆通道，实现综合布线系统的模块化和灵活性。
二、配线架按其功能主要分为以下几种：1、网络配线架主要作用：通过RJ45跳线连接网络模块与交换机。
2、语音配线架主要作用：单独的电话线与大对数电缆的连接点。
3、光纤配线架主要作用：光纤与光缆的连接点。
4、电子配线架这个设备在高端项目上应用也很多，可以实现链路检测和端口检测，这里不再详细说明了。
三、我画了一张图，把所有常用的配线架的包含进来，这样可能大家对配线架的作用了解会更直观一些。
从这张图中我们可以看到几种路径：1、电话通过网线或者电话线连接到房间墙壁上的语音+网络双口面板，然后通过网线连接到楼层弱电井里的网络配线架，然后通过RJ45-110跳线（鸭嘴跳线）连接到语音配线架（110配线架），然后转为大对数电缆连接到机房里的语音配线架上，再通过电话跳线连接到电话程控交换机上。
为什么网线要先进网络配线架再跳到语音配线架上？主要是语音配线架模块密度太大，网线直通在空间上太拥挤，也不好固定。
为什么不用电话线而是用网线？这样如果语音改网络比较方便，另外IP电话兴起，就都用网线了。
标准机柜安装示意图
机柜安装指南:
安装时用工具插入支脚圆孔中，以方便旋转。
1、将机柜底板翻转，装上滚轮和支脚。
2、安装底座。
3、装门框（注意，前门和后门门框一定不能把上下搞反，也要注意前后的区别。
）注意：图中划圈部分的螺口应该朝上。
4、安装固定侧门门框用的横条。
注意：如图中画出所示，竖条因该装在紧接着底板镙锚后面。
5、安装加固机柜用的竖条。
注意：顶板的螺口必须和侧面横条上的上方螺口吻合。
6、安装风扇和顶板，调节镙口位置，使风扇和顶板的镙口相吻合,拧紧螺丝。
7、最后安装侧门和前后门。
安装好的机柜图片。

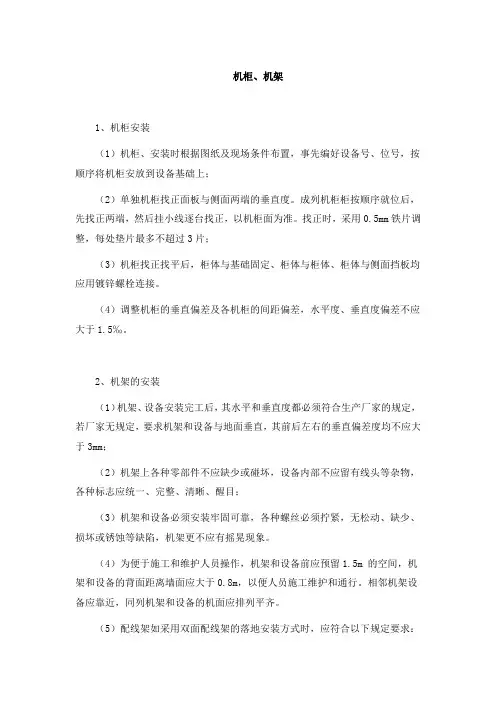

机柜、机架
机柜、机架1、机柜安装（1）机柜、安装时根据图纸及现场条件布置，事先编好设备号、位号，按顺序将机柜安放到设备基础上；（2）单独机柜找正面板与侧面两端的垂直度。
成列机柜柜按顺序就位后，先找正两端，然后挂小线逐台找正，以机柜面为准。
找正时，采用0.5mm铁片调整，每处垫片最多不超过3片；（3）机柜找正找平后，柜体与基础固定、柜体与柜体、柜体与侧面挡板均应用镀锌螺栓连接。
（4）调整机柜的垂直偏差及各机柜的间距偏差，水平度、垂直度偏差不应大于1.5‰。
2、机架的安装（1）机架、设备安装完工后，其水平和垂直度都必须符合生产厂家的规定，若厂家无规定，要求机架和设备与地面垂直，其前后左右的垂直偏差度均不应大于3mm；（2）机架上各种零部件不应缺少或碰坏，设备内部不应留有线头等杂物，各种标志应统一、完整、清晰、醒目；（3）机架和设备必须安装牢固可靠，各种螺丝必须拧紧，无松动、缺少、损坏或锈蚀等缺陷，机架更不应有摇晃现象。
（4）为便于施工和维护人员操作，机架和设备前应预留1.5m 的空间，机架和设备的背面距离墙面应大于0.8m，以便人员施工维护和通行。
相邻机架设备应靠近，同列机架和设备的机面应排列平齐。
（5）配线架如采用双面配线架的落地安装方式时，应符合以下规定要求：如果缆线从配线架下面引上走线方式时，配线架的底座位置应与成端电缆的上线孔相对应，以利缆线平直引入架上。
各个直列上下两端垂直倾斜误差不应大于3mm，底座水平误差每平方米不应大于2mm。
跳线环等装置牢固，其位置横竖上下、前后均应整齐平直一致。
接线端子应按电缆用途划分连接区域，以便连接，且应设置各种标志，以示区别。
（6）配线架如采用单面配线架的墙上安装方式时，要求墙壁必须坚固牢靠，能承受机架重量，其机架（柜）底距地面宜为300～800mm，视具体情况取定。
其接线端子应按电缆用途划分连接区域，以便连接，并设置标志，以示区别。
（7）机架、设备、金属钢管和槽道的接地装置应符合设计和施工及验收标准规定要求，并保持良好的电气连接。
机柜内设备的安装布局及要求
机柜内设备的安装布局及要求机柜是一种用于安装和组织计算机设备和网络设备的结构，它是维护设备的物理环境和提供电力和网络连接的关键组件。
机柜内设备的安装布局和要求是确保设备安全运行和高效工作的重要因素。
一、机柜内设备安装的布局1.设备位置：机柜内设备应尽量按照分类和功能分组布置。
例如，可以将服务器放在顶部，交换机和路由器放在中部，磁盘阵列和存储设备放在底部。
这样可以便于组织和管理设备，同时避免设备之间的相互干扰。
2.路径和通道：机柜内应保留足够的空间，以确保设备之间有充足的通道和路径，方便维护和管理。
通道应具备正确的宽度，便于人员进入机柜内进行维护。
通道两侧也需要保留足够的距离，防止设备发生短路或故障时，人员受到电流的危险。
3.电力布线：机柜内设备的布线应按照安全规范进行。
主要电源线应经过隔离和阻隔处理，以防止火灾和电路短路。
电源线应有足够的长度和插座数量，避免拥堵。
此外，应使用专业的电缆管理系统，确保电源线的整洁和有序。
4.空气流通：机柜内设备应有良好的空气流通，以保持设备冷却。
机柜的顶部和底部通常都有专门的通风或降温设备，如风扇和散热器，以确保设备不会过热。
此外，设备之间也要留出足够的空间，避免热量积聚和设备故障。
二、机柜内设备安装的要求1.重量限制：机柜内设备的重量必须在机柜所能承受的范围内。
机柜通常会标明其承重能力，设备的重量不应超过该限制，否则可能导致机柜变形或损坏。
2.纵深度限制：机柜内设备的纵深度必须与机柜的纵深度相匹配。
机柜通常会标明其纵深度，设备的尺寸不应超过该限制，否则可能无法完全安装或导致设备之间的间隙过大。
3.安全固定：机柜内设备必须通过适当的螺丝和支架进行安全固定。
固定设备的目的是避免设备在运输或使用过程中发生移动或摇晃，以免对设备和机柜造成损坏。
4.光纤隔离：机柜内的光纤设备和电源设备应分开布置，避免电磁干扰。
光纤线缆应采用合适的转弯半径和保护措施，避免折断或损坏。
6.维护和备份：机柜内设备的维护和备份工作也是安装的重要要求之一、设备应定期进行保养和清洁，确保其正常工作和延长使用寿命。
机柜内设备的安装布局及要求
机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒2、交流配电单元从安全性的要求放在机柜的最上端。
3、语音及网络配线架安装在易于操作的位置，放在交流配电单元的下面。
4、配线架往下为有源设备区：差不多的设备根据功能及线缆链接需要安排位置，比如交换机，路由器、光端机、网桥三者是一一链接的，为了防止信号线的交叉及功能区域的易于维护，最好的排列顺序从下往上是光端机-网桥-路由器-交换机。
大的设备安装在机柜下部，并且使用机柜托盘承重。
光纤收发器由于体积小，数量多，无法在机柜里面固定安装，也放在托盘上安装。
5、最底层房光缆终端盒，也放在托盘上安装。
机柜内走线要求：1、线缆的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。
2、缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。
标签应选用不易损坏的材料。
3、在线缆预留方面，对于固定安装的机柜，在机柜内不应有预留线长，预留线应预留在可以隐蔽的地方，长度在1m-1.5m之间。
对于可移动的机柜，联入机柜的全部线缆在联入机柜的入口处，应至少预留1m，同时各种线缆的预留长度相互之间的差别应不超过0.5m。
4、缆线终接后，应有余量。
5、光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度。
6、不同电压等级，不同电源类别的线路应分开布置，分隔敷设。
7、引入机柜内的缆线应从机柜的下方进入机柜，沿机柜后方两侧立杆向上引入配线架，卡入跳线架连接快内的单根线缆色标应和跳线架的色标相一致，大对数线缆按标准色谱的组合规定进行排序。
8、接线端子各种标志应齐全，数据配线架及交换机设备安装完成后，标贴机打标签，注明对应房间号以及端口号。
9、缆线在接终端钱，必须核对缆线标识内容是否正确10、缆线中间不允许有接头11、缆线终接处必须牢固、接触良好12、缆线终接应符合设计和施工操作规程13、对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接14、尾纤不能用扎带，尤其不能扎的太紧，最好用专用的帮扎带。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
根据国际电工委员会的最新防雷理论，外部和内部的雷
电保护已采用面向电磁兼容性（EMC）的雷电保护新概念。 对于感应雷的防护，已经同直击雷的防护同等重要。
感应雷的防护就是在被保护设备前端并、联一个参数匹
配的防雷器。 在雷电流的冲击下，防雷器在极短时间内与地 网形成通路，使雷电流在到达设备之前，通过防雷器和地网 泄放入地。 当雷电流脉冲泄放完成后，防雷器自恢复为正常 高阻状态，使被保护设备继续工作。 直击雷的防护已经是一个很早就被重视的问题。 现在的 直击雷防护基本采用有效的避雷针、避雷带或避雷网作为接 闪器，通过引下线使直击雷能量泻放入地。
电缆标记 电缆标记主要用来标明电缆来源和去处，在电 缆连接设备前电缆的起始端和终端都应做好电缆标 记。电缆标记由背面为不干胶的白色材料制成，可 以直接贴到各种电缆表面上．其规格尺寸和形状根 据需要而定。例如，一根电缆从三楼的311房的第1 个计算机网络信息点拉至楼层管理间，则该电缆的 两端应标记上“ 311-D1”的标记，其中“D”表示 数据信息点。
交换机安装
步骤： 第一步： 从包装箱内取出交换机设备。 第二步： 给交换机安装两个支架，安装时要注意支架方 向。 第三步： 将交换机放到机柜中提前设计好的位置，用螺 钉固定到机柜立柱上，一般交换机上下要留一些空间用于 空气流通和设备散热。 第四步：将交换机外壳接地，将电源线拿出来插在交换 机后面的电源接口。
过静电泄漏干线和机房安全保护地的接地端子
封在一起，将静电泄漏掉。
中央机房、设备间的高架防静电地板的安装注意事项：
清洁地面。用水冲洗或拖湿地面，必须等到地面完全 干了以后才可施工。
画地板网格线和线缆管槽路径标识线，这是确保地板
横平竖直的必要步骤。先将每个支架的位置正确标注在地面 坐标上，之后应当马上将地板下面集中的大量线槽线缆的出 口、安放方向、距离等一同标注在地面上，并准确地画出定 位螺丝的孔位，而不能急于安放支架。 敷设线槽线缆：先敷设防静电地板下面的线槽，这些 线槽都是金属可锁闭和开启的，因而这一工序是将线槽位置 全面固定，并同时安装接地引线，然后布放线缆。
配电要求
设备间供电由大楼市电提供电源进入设备间专用的 配电柜。设备间设置设备专用的 UPS 地板下插座，为了 便于维护，在墙面上安装维修插座。其他房间根据设备 的数量安装相应的维修插座。 配电柜除了满足设备间设备的供电以外，并留出一定的 余量，以备以后的扩容。
设备间安装防雷器
防雷基本原理 所谓雷击防护就是通过合理、有效的手段将雷电流的能 量尽可能的引入大地，防止其进入被保护的电子设备。是疏 导，而不是堵雷或消雷。 国际电工委员会的分区防雷理论：外部和内部的雷电保 护已采用面向EMC的雷电保护新概念。 雷电保护区域的划 分是采用标识数字0～3。 0A保护区域是直接受到雷击的地 方，由这里辐射出未衰减的雷击电磁场； 其次的0B区域是 指没有直接受到雷击，但却处于强的电磁场。 保护区域1已 位于建筑物内，直接在外墙的屏蔽措施之后，如混凝土立面 的钢护板后面，此处的电磁场要弱的多（一般为30dB）。 在保护区域2中的终端电器可采用集中保护，例如通过保护 共用线路而大大减弱电磁场。保护区域3是电子设备或装置 内部需要保护的范围。
☞设备间子系统工程
设备间子系统的标准要求
GB50311-2007《综合布线系统工程设计规范》国家标准 第6章安装工艺要求中，对设备间的设置要求如下： 每幢建筑物内应至少设置1个设备间，如果电话交换机与计 算机网络设备分别安装在不同的场地或根据安全需要，也 可设置2个或2个以上设备间，以满足不同业务的设备安装 需要。 如果一个设备间以10m2计，大约能安装5个19”的机 柜。在机柜中安装电话大对数电缆多对卡接式模块，数据 主干缆线配线设备模块，大约能支持总量为6000个信息点 所需(其中电话和数据信息点各占50％)的建筑物配线设备 安装空间。
配线间 连接配线间与工作区 的线路 来自配线间多路复用 器的输出线路
二级交接间 自交换间连接工作区 线路 来自配线间多路复用 器的输出线路
至二级交接间的连接 电缆 配线间 来自系统公用设备（ 如程控交换机或网络 设备）连接线路 来自设备间干线电缆 的端接点
来自配线间的连接电 缆端接 二级交接间 来自系统公用设备（ 如程控交换机或网络 设备）连接线路 来自设备间干线电缆 的点到点端接
表13-1 综合布线色标规定
色别
蓝 橙 绿 黄 灰 色别 紫 白 设备间 来自系统公用设备（如程控交换机 或网络设备）连接线路 干线电缆和建筑群间连接电缆
设备间
设备间至工作区或用户终端线路 网络接口、多路复用器引来的线路 来自电信局的输入中继线或网络接 口的设备侧 交换机的用户引出线或辅助装置的 连接线路
网络配线架的安装
网络配线架安装要求： 在机柜内部安装配线架前，首先要进行 设备位置规划或按照图纸规定确定位置，统一考 虑机柜内部的跳线架、配线架、理线环、交换机 等设备。同时考虑配线架与交换机之间跳线方便。
缆线采用地面出线方式时，一般缆线从机柜底部 穿入机柜内部，配线架宜安装在机柜下部。采取桥 架出线方式时，一般缆线从机柜顶部穿入机柜内部， 配线架宜安装在机柜上部。缆线采取从机柜侧面穿 入机柜内部时，配线架宜安装在机柜中部。 配线架应该安装在左右对应的孔中，水平误差不 大于2毫米，更不允许左右孔错位安装。
L1 L2 L3
L N
E
机房配电柜
二级防雷器： L-N、E-N残压 为1.5KV
三级防雷器： 残压为0.8KV
一级防雷器： L-E、N-E 残 压为2KV
图13-1 防雷器安装位置
设备间防静电措施
为了防止静电带来的危害，更好地保护机房设备， 更好地利用布线空间，应在中央机房等关键的房间内安 装高架防静电地板。 设备间用防静电地板有钢结构和木结构两大类，其
对于管理间子系统来说，多数情况下采用6U-12U壁挂式 机柜，一般安装在每个楼层的竖井内或者楼道中间位置。具 体安装方法采取三角支架或者膨胀螺栓固定机柜。
管理间子系统的电源安装要求
管理间的电源一般安装在网络机柜的旁边，安装220V （三孔)电源插座。如果是新建建筑，一般要求在土建施工 过程时按照弱电施工图上标注的位置安装到位。
设备间机柜的安装要求
设备间内机柜的安装要求标准见表13-2所示
项目
安装位置 底座 安放 表面 接线 配线设备 接地 线缆预留 布线
标
准
应符合设计要求，机柜应离墙1m，便于安装和施工。所有安装螺丝不得有 松动，保护橡皮垫应安装牢固 安装应牢固，应按设计图的防震要求进行施工 安放应竖直，柜面水平，垂直偏差≤1‰，水平偏差≤3mm，机柜之间缝隙 ≤1mm 完整，无损伤，螺丝坚固，每平方米表面凹凸度应＜1mm 接线应符合设计要求，接线端子各种标志应齐全，保持良好 接地体，保护接地，导线截面，颜色应符合设计要求 应设接地端子，并良好连接接入楼宇接地端排 1.对于固定安装的机柜，在机柜内不应有预留线长，预留线应预留在可以 隐蔽的地方，长度在1m～1.5m之间 2.对于可移动的机柜，连入机柜的全部线缆在连入机柜的入口处，应至少 预留1m，同时各种线缆的预留长度相互之间的差别应不超过0.5m 机柜内走线应全部固定，并要求横平竖直
通信跳线架的安装
通信跳线架主要是用于语音配线系统。一般采用 110 跳线架，主要是上级程控交换机过来的接线与到桌 面终端的语音信息点连接线之间的连接和跳接部分，便 于管理、维护、测试。
其安装步骤如下： 第一步：取出110跳线架和附带的螺丝。 第二步：利用十字螺丝刀把110跳线架用螺丝直接 固定在网络机柜的立柱上。 第三步：理线。 第四步：按打线标准把每个线芯按照顺序压在跳 线架下层模块端接口中。 第五步：把5对连接模块用力垂直压接在110跳线 架上，完成下层端接。
场标记 场标记又称为区域标记，一般用于设备间、配 线间和二级交接间的管理器件之上，以区别管理器 件连接线缆的区域范围。它也是由背面为不干胶的 材料制成，可贴在设备醒目的平整表面上。
插入标记 插入标记一般管理器件上，如 110 配线架、 BIX 安 装 架 等 。 插 入 标 记 是 硬 纸 片 ， 可 以 插 在 1.27cm×20.32cm 的透明塑料夹里，这些塑料夹可 安装在两个110接线块或两根BIX条之间。每个插入 标记都用色标来指明所连接电缆的源发地，这些电 缆端接于设备间和配线间的管理场。对于插入标记 的色标，综合布线系统有较为统一的规定，如表 13-1所示。
☆ 任务学习引导
1 管理间子系统的交换机、配 线架等的安装 设备间子系统工程
2
☞ 管理间子系统的交换机、配线架安装
机柜安装要求
GB50311-2007《综合布线系统工程设计规范》国家标
准第6章安装工艺要求内容中，对机柜的安装有如下要பைடு நூலகம்：
一般情况下，综合布线系统的配线设备和计算机网络设 备采用19”标准机柜安装。机柜尺寸通常为600mm(宽)x 900mm(深)x 2000mm(高)，共有42U的安装空间。机柜内可 安装光纤连接盘、RJ45(24口)配线模块、多线对卡接模块 (100对)、理线架、计算机HUB／SW设备等。如果按建筑物 每层电话和数据信息点各为200个考虑配置上述设备，大约 需要有2个19”(42U)的机柜空间，以此测算电信间面积至少 应为5m2(2.5mX 2.0m)。对于涉及布线系统设置内、外网或 专用网时，19”机柜应分别设置，并在保持一定间距的情况 下预测电信间的面积。
交换机安装、调试与维护 任务13
机柜、交换机、配线架的安装
☆ 学习目标 了解机柜安装要求； 能进行管理间子系统的电源安装； 掌握通信跳线架的安装的步骤； 能安装交换机； 能安装理线环； 能安装设备间防雷器；
☆ 任务描述 完成立式机柜的安装 完成壁挂式机柜的安装 完成铜缆配线设备的安装
防雷设计
依据GB50057-94及GA371－2001中的有关规定，对计算 机网络中心设备间电源系统采用三级防雷设计。
