YTZ-150远传压力表原理及使用方法
一、YTZ-150远传压力表外观图：
二、结构原理：

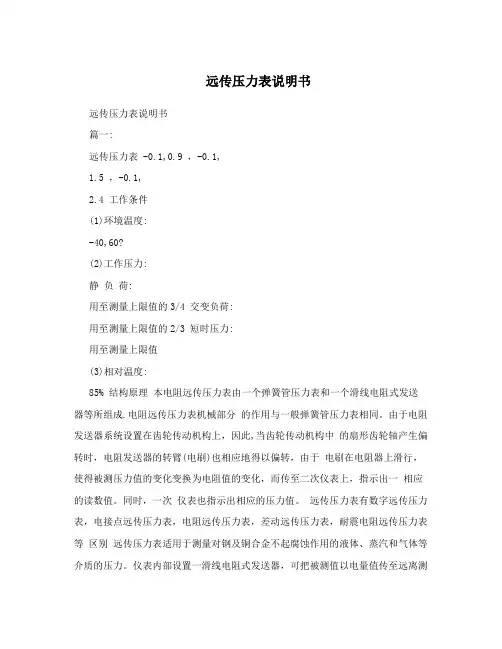

YTZ-150电阻远传压力表由一个弹簧管压力表和一个滑线电阻式发送器等所组成。电阻远传压力表机械部分的作用与一般弹簧管压力表相同。由于电阻发送器系统设置在齿轮传动机构上，因此,当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出相应的读数值。同时，一次仪表也指示出相应的压力值。
三、内部原理图：
四、主要技术指标:
1. 精确度等级：1.6级
2. 测量范围：0～1.6Mpa
3. 发送器起始电阻值：30～20Ω
4. 发送器满度电阻值：340～400Ω
5. 发送器接线端1、2外加电压不大于6V
6. 电阻远传压力表使用环境条件：-40～60℃，相对湿度不大于85%，且振动和被测
（控）介质的急剧脉动应对仪表正常工作无明显影响。
五、接线方法：
打开压力表右侧的接线盒，可以看到标有2、3、1的三个接线端子，分别将三个端子接到对应的新时达变频器控制板的V+、AI、0V上面，并在变频器控制板0V端子处串联一个400欧姆2瓦的电阻（由于改型号远传压力表只能接收不大于6伏的电压供电，而我们的变频器提供的是10伏电源，所以在应串联一个分压电阻在电路中）。
如下图：
常见的几种压力表简介
在现今很多的生产活动和机器设备上都会用到压力表，作为测量大气压及其它气压的仪表，我们应该对其有相应的了解。所谓压力表就是以大气压为基准，用于测量小于或大于大气压力的仪表。压力表并非只有一种，根据不同的用途，压力表可分为：膜片压力表、不锈钢压力表、氨压力表、磁助电接点压力表、耐震压力表、不锈钢膜盒压力表等众多类型的压力表。下面简单的介绍其中一些压力表： 不锈钢膜盒压力表 不锈钢膜盒压力表参照原膜盒压力表的结构特点而研制的具有耐腐蚀作用的微压表。应用于锅炉通风和气体管道等设备上，在耐腐要求较高的工艺程中测量各种气体介质的微压和负压。为国内用户对引进的国外先进技术设备中同类仪表实现国产化的理想配套产品。 结构原理:仪表由测量系统包括接头、波纹膜盒等，传动机构包括拔杆机构，齿轮传动机构，指示部件包括指针与度盘和外壳包括表壳、衬圈和表玻璃所组成。仪表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。还有调零装置，可以方便调整零位。 不锈钢压力表 不锈钢压力表广泛应用于石油、化工、化纤、冶金、电站等工业部门对耐蚀、抗振要求较高的工艺流程中测量各种流体介质的压力。不锈钢压力表的整体结构设计合理、工艺精致，具有较高的测量精确度和持久的稳定性，因此不仅可提供出口，尤为国内用户对引进国外先进技术装备中的同类仪表实现国产化的理想配套产品。 结构原理:仪表由导压系统包括接头、弹簧、限流螺钉等、齿轮传动机构、示数装置指针与度盘和外壳包括表壳、表盖、表玻璃等所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液一般为硅油或甘油的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。 耐震压力表 用于测量对铜和铜合金无腐蚀性、无爆炸性、且不结晶、不沉淀的气体或液体的压力。耐震压力表最大的特点是能在剧烈震动的机床或设备中能够正常测压。抗震等级为V.H.4和V.H.5适用量测激烈震动之场所介质压力脉冲频繁，长时间处于工作状态的机械和设备压力，可代用一般压力表。 膜片压力表 适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。耐腐蚀性取决于膜片材料。 结构原理：仪表由测量系统包括法兰接头、波纹膜片、传动指示机构包括连杆、齿轮传动机构、指针和度盘和外壳包括表壳和罩圈等组成。膜片压力表外壳为防溅结构，具有较好的密性，故能保护其内部机构免受污秽浸入。仪表的作用原理是基于弹性元件测量系统上膜片变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形---位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。 主要技术指示：精确度等级：2.5、使用环境温度：-40～+70℃；相对湿度不大于90%、温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃、工作位置：垂直安装、外壳防护等级：IP64。 氨压力表 氨压力表主要适用于在化肥生产过程中或制冷设备中用来测量氨的液体、气体或其混合物等的压力；亦可用于测量对普通碳素钢、奥氏体类不锈钢、台金结构钢以及锡钎焊料等无腐蚀作用的、非结晶和凝固的各种介质的压力。 磁助电接点压力表
压力表工作原理及分类
机械式压力表 在工业过程控制与测量过程中，由于机械式压力表的弹性敏感元件具有较高的机械强度，且生产方便、成本低廉，使其在各工业领域得到极为广泛的应用。 机械式压力表通常采用弹簧管（波登管）、膜片、膜盒（船型灰斗流化风机）或波纹管等弹性敏感元件。弹性元件在介质压力作用下产生的弹性变形，通过齿轮传动机构（机芯）放大，从而由指针在度盘上指示出相应的压力值。 压力表工作原理 压力表通过表内的敏感元件（波登管、波纹管、膜盒）的弹性形变，再由表内机芯的传动机构将压力形变传导至指针，引起指针转动来显示压力。 波登管：敏感元件，是截面积显椭圆形的弹性C形管。
波纹管：用可折叠皱纹片沿折叠伸缩方向连接成的管状弹性敏感元件。它的开口端固定，密封端处于自由状态，并利用辅助的螺旋弹簧或簧片增加弹性。工作时在内部压力的作用下沿管子长度方向伸长，使活动端产生与压力成一定关系的位移。活动端带动指针即可直接指示压力的大小，响应速度低于波登管，波纹管适于测量低压。 膜盒：两个膜片的外缘直接焊接或膜片外缘与机体焊接而构成的盒，膜盒又习惯的被人们叫为电容传感器。膜盒压力表工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经齿轮传动机构的转动并放大，由固定于齿轮轴上的指示针将被测值在表盘上显示出来。膜盒压力表主要用来测量微压，比如5Kpa～50KPa。
压力表的分类 压力表按测量精度，可分为精密压力表、一般压力表。 精密压力表的测量精确度等级分别为0.1、0.16、0.25、0.4级； 一般压力表的测量精确度通常为1.0、1.6、2.5级。仪表的精确度等级由除测量范围90%以上部分外的其余部分的基本误差限决定，基本误差限依据仪表量程及精确度等级，按引用误差计算。如0~6MPa、1.6级仪表，其基本误差限为±(6×1.6%)MPa=±0.096MPa。 压力表按指示压力基准的不同，分为压力表、绝对压力表、差压表。一般压力表以大气压力为测量基准；绝对压力表以绝对压力零位为测量基准；差压表测量两个被测压力之差。 压力表按测量范围，分为真空表、压力真空表（除尘罗茨风机）、微压表、低压表、中压表及高压表。真空表用于测量小于大气压力的压力值（负压）；压力真空表用于测量小于及大于大气压力的压力值（正负压）；微压表的测量上限不大于60000Pa；低压表的测量上限不大于6MPa；中压表的测量上限不大于60MPa；高压表的测量上限可以达到100MPa以上。 耐震压力表的表壳被制成全密封结构，且在表壳内填充阻尼油。由于其阻尼作用，仪表可使用在工作环境振动或介质压力（负荷）脉动的场所。 电接点压力表（原煤）带有电接点控制开关，可以实现发讯报警或控制功能。远传压力表带有远传机构，可以提供工业过程中所需要的电信号（比如电阻信号或标准直流电流信号）。
压力表使用方法
1.概要 单体柱工作阻力检测仪是一种检测单体液压支柱初撑力(工作阻力)的仪器。他具有体积小、重量轻、便携带、便操作等优点，尤其是工艺结构设计的合理，这在同类产品中是不可媲美的，深受操作者的青睐。该产品成本低，适合于高档普采工作面批量装备日常携带检测，是单体液压支柱支护质量日常检测，确保高效安全生产的理想产品。 单体柱工作阻力检测仪主要是由表头U型卡、测体、顶针和压杆组成。使用时先将U型卡套在三用阀上，再将测体口插入U 型卡上，旋转U型卡，使测体口与三用阀吻合在一起，然后稍加用力旋转压杆，并压下压杆，此时顶针恰好打开三用阀内的球形单向阀，使支柱内液体压力等值地沿测体内顶针周边传入压力表，即可从表头上读出支柱的初撑力（工作阻力）值。 2.主要技术指标: 2.1 量程: 0-40/60Mpa 2.2 精度: 2.5%F/S 2.3 显示方式: 微表式 3.使用注意事项与维护 3.1 使用前应检查测体口内橡胶垫圈是否平整,如安放不平整 易从测体口处向外泄液; 3.2 从顶针后端泄液系“O”型密封圈损坏变形,这时可拆下压杆,将顶针从尾部拉出,更换“O”型密封圈；
3.3 表头泄液可用6#小梅花扳手上紧表头； 3.4如表头无压力显示，有几种可能：一是由于压力表拧得过紧使密封圈变形堵塞，阻止了液体压力传递。这时可拆下表头及防护罩更换密封圈。另一种可能是由于顶针长度不够，或顶针与三用阀配合不好，打不开三用阀，这时请与我们联系更换顶针。顶针长度不够是由于三用阀规格不同造成。因此，定货时最好事先说明三用阀规格（如：是否是防飞安全三用阀等）；还有一种可能是由于枪口平垫与顶针配合过紧，可反复用力压动压杆，直至压力表显示压力； 3.5 旋转压杆时不要十分用力（只需稍加用力），以免损坏压杆； 3.6 表头表针不回零位，并不影响测量精度，这主要是由于测体内液体涨力造成； 3.7 顶针应定期拆下擦抹黄油，以防锈蚀。 4.配件 4.1 平垫：21×2 4.2 “O”型密封圈：Φ8×1.9 5.售后服务 产品自出厂之日起，一年内如出现非使用不当而引起的质量问题，我厂实行三包，一年后如出现问题，我厂亦可负责处理，并收取相应成本。
隔膜压力表工作原理
隔膜压力由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。隔膜压力表与设备连接方式主要有螺纹连接和法兰连接及卫生卡箍式等。表适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合。 隔膜压力表由隔膜隔离器与通用型压力表组成一个系统的隔膜表，适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力，以及必须避免测量介质直接进人通用型压力表和防止沉淀物积聚易情节的场合。隔膜压力表主要用于石油化工、制碱、化纤、染化、制药、食品和制酪等工业部门生产过程流量流体介质压力之用。 隔膜压力表的工作原理：隔膜压力表由隔膜隔离器与通用型压力表组成一个系统的压力表，通过专用设备将弹簧管抽成真空，并充人灌冲液，，用膜片将其密封隔膜，当被测介质的压力P作用于隔膜片，使之发生变形，压缩系统内部填充的工作液，使工作液形成一个与P 相当的△P，借助工作。液的传导使压力仪表中的弹性原件（弹簧管）的自由端产生相应弹性形变一位移，再按与之相配的压力仪表工作原理显示出被测压力值。
隔膜压力表在使用过程中要注意几点： （1）隔膜压力表安装位置必须与压力表使用说明书注意事项中安装位置相对应。 （2）压力表应按被测介质的性质来选择合适的接口形式、膜片材料、垫片材料，使用在有强烈机械振动和介质压力脉动的场合，要求配用抗震型压力表。在带压投运压力表时，应缓慢、均匀打开一次阀门。 安徽皖控自动化仪表有限公司成立于2012年，是专业从事工业自动化仪表研究开发、制造的专业厂家之一，注册资金5510万元。自公司成立以来被评为高新技术企业、规模企业、成立有滁州市工业在线检测仪表工程技术研研究中心、获得青年文明号、民营科技企业的称号，市认定企业技术中心证书、高新技术产品认证证书、市科技进步奖。展望未来，安徽皖控自动化仪表有限公司将会不断创新，通过提供具有国际水准的优质产品和卓越的服务为客户创造价值，在发展成为国内过程自动化仪表行业顶级企业的同时，促进中国自动化技术的应用与发展水平，为推动中国社会工业化的进程不断努力！
如何正确选用压力表
如何正确选用压力表 如何正确选用压力表 压力表是常见的计量器具，广泛应用于各个生产领域。压力表的选用应根据使用要求，在满足工艺技术要求的前提下，应本着节约实用的原则全面地综合考虑，做到合理地选择精度等级、量程、种类和型号。 一、压力表精度等级的确定 精密型压力表的精度等级分别为0.1、0.16、0.25、0.4级；一般型压力表的精度等级分别为1.0、1.6、2.5、4.0级。 选择压力表精度等级的方法：应根据生产工艺、经济实用、检测方法等提出的要求，按被测压力最小值所要求的允许误差来确定精度等级。 二、仪表外壳公称直径(mm)系列：Φ40、Φ60、Φ100、Φ150、Φ200、Φ250． 三、压力表量程的选择 1. 测量稳定压力时，最大工作压力不应超过量程的2/3。 2. 测量脉动压力时，最大工作压力不应超过量程的1/2 3. 测量高压时，最大工作压力不应超过量程的3/5 4．为保证测量准确度，最小工作压力应不低于量程的1/3。按以上原则，根据被测最大压力算出一个数值后，从压力表量程系列中选取稍大于该值的数值即为所选量程。 四．压力表种类的选择 测量不同介质和使用环境要选用不同种类压力表 1．一般介质，如空气、水、蒸汽、油等，可用普通压力表。 2．对于特殊介质需用专用压力表，如氨类用氨用压力表；氧气类用氧用压力表；氢气类用压力表；乙炔类用乙炔压力表等等。 3．对于一般性腐蚀介质，及有腐蚀性气体环境，可选用不锈钢型压力表。 4．对于测量粘度大，易结晶、腐蚀性大、温度较高的液体、气体或有固体浮游物的介质压力测量，选用隔膜式压力表。 5．对于脉冲性介质及机械振动场合的压力测量。选用耐震型压力表。 6．有远传要求时可选用远传型压力表，远传信号有电流型和电阻型及电压型。 7．有控制保护要求时可选用电接点压力表。
