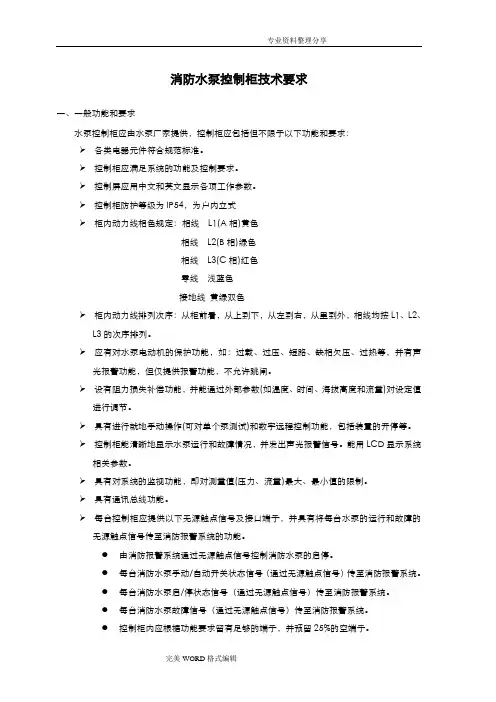

消防水泵控制柜技术要求
消防水泵控制柜技术要求.
消防水泵控制柜技术要求一、一般功能和要求水泵控制柜应由水泵厂家提供，控制柜应包括但不限于以下功能和要求：➢各类电器元件符合规范标准。
➢控制柜应满足系统的功能及控制要求。
➢控制屏应用中文和英文显示各项工作参数。
➢控制柜防护等级为IP54，为户内立式➢柜内动力线相色规定：相线 L1(A相)黄色相线 L2(B相)绿色相线 L3(C相)红色零线浅蓝色接地线黄绿双色➢柜内动力线排列次序：从柜前看，从上到下，从左到右，从里到外，相线均按L1、L2、L3的次序排列。
➢应有对水泵电动机的保护功能，如：过载、过压、短路、缺相欠压、过热等，并有声光报警功能，但仅提供报警功能，不允许跳闸。
➢设有阻力损失补偿功能，并能通过外部参数(如温度、时间、海拔高度和流量)对设定值进行调节。
➢具有进行就地手动操作(可对单个泵测试)和数字远程控制功能，包括装置的开停等。
➢控制柜能清晰地显示水泵运行和故障情况，并发出声光报警信号。
能用LCD显示系统相关参数。
➢具有对系统的监视功能，即对测量值(压力、流量)最大、最小值的限制。
➢具有通讯总线功能。
➢每台控制柜应提供以下无源触点信号及接口端子，并具有将每台水泵的运行和故障的无源触点信号传至消防报警系统的功能。
●由消防报警系统通过无源触点信号控制消防水泵的启停。
●每台消防水泵手动/自动开关状态信号（通过无源触点信号）传至消防报警系统。
●每台消防水泵启/停状态信号（通过无源触点信号）传至消防报警系统。
●每台消防水泵故障信号（通过无源触点信号）传至消防报警系统。
●控制柜内应根据功能要求留有足够的端子，并预留25%的空端子。
●消防水泵控制柜中应为消防报警系统预留无源触电信号，投标人有责任协调并确定无源触点信号接点的预留位置。
●自动喷淋水泵控制柜应可接受泵组出口水管上的压力传感器的压力变送信号，当压力低于稳压泵启动压力值时，控制柜发出指令开启稳压泵,当系统达到压力设定值时，关闭稳压泵；当压力低于自动喷淋主泵启动的压力值时，控制柜发出指令开启自动喷淋主泵，给喷淋系统提供达到设计值的足够的水量。
消防水泵控制柜技术要求
消防水泵控制柜技术要求一、一般功能和要求水泵控制柜应由水泵厂家提供，控制柜应包括但不限于以下功能和要求：各类电器元件符合规范标准。
控制柜应满足系统的功能及控制要求。
控制屏应用中文和英文显示各项工作参数。
控制柜防护等级为IP54，为户内立式柜内动力线相色规定：相线L1(A相)黄色相线L2(B相)绿色相线L3(C相)红色零线浅蓝色接地线黄绿双色柜内动力线排列次序：从柜前看，从上到下，从左到右，从里到外，相线均按L1、L2、L3的次序排列。
应有对水泵电动机的保护功能，如：过载、过压、短路、缺相欠压、过热等，并有声光报警功能，但仅提供报警功能，不允许跳闸。
设有阻力损失补偿功能，并能通过外部参数(如温度、时间、海拔高度和流量)对设定值进行调节。
具有进行就地手动操作(可对单个泵测试)和数字远程控制功能，包括装置的开停等。
控制柜能清晰地显示水泵运行和故障情况，并发出声光报警信号。
能用LCD显示系统相关参数。
具有对系统的监视功能，即对测量值(压力、流量)最大、最小值的限制。
具有通讯总线功能。
每台控制柜应提供以下无源触点信号及接口端子，并具有将每台水泵的运行和故障的无源触点信号传至消防报警系统的功能。
●由消防报警系统通过无源触点信号控制消防水泵的启停。
●每台消防水泵手动/自动开关状态信号（通过无源触点信号）传至消防报警系统。
●每台消防水泵启/停状态信号（通过无源触点信号）传至消防报警系统。
●每台消防水泵故障信号（通过无源触点信号）传至消防报警系统。
●控制柜内应根据功能要求留有足够的端子，并预留25%的空端子。
●消防水泵控制柜中应为消防报警系统预留无源触电信号，投标人有责任协调并确定无源触点信号接点的预留位置。
●自动喷淋水泵控制柜应可接受泵组出口水管上的压力传感器的压力变送信号，当压力低于稳压泵启动压力值时，控制柜发出指令开启稳压泵,当系统达到压力设定值时，关闭稳压泵；当压力低于自动喷淋主泵启动的压力值时，控制柜发出指令开启自动喷淋主泵，给喷淋系统提供达到设计值的足够的水量。

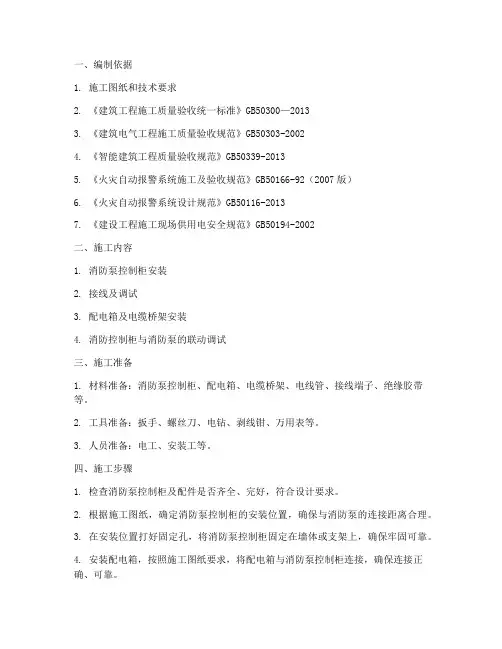

消防泵控制柜安装施工方案
一、编制依据1. 施工图纸和技术要求2. 《建筑工程施工质量验收统一标准》GB50300—20133. 《建筑电气工程施工质量验收规范》GB50303-20024. 《智能建筑工程质量验收规范》GB50339-20135. 《火灾自动报警系统施工及验收规范》GB50166-92（2007版）6. 《火灾自动报警系统设计规范》GB50116-20137. 《建设工程施工现场供用电安全规范》GB50194-2002二、施工内容1. 消防泵控制柜安装2. 接线及调试3. 配电箱及电缆桥架安装4. 消防控制柜与消防泵的联动调试三、施工准备1. 材料准备：消防泵控制柜、配电箱、电缆桥架、电线管、接线端子、绝缘胶带等。
2. 工具准备：扳手、螺丝刀、电钻、剥线钳、万用表等。
3. 人员准备：电工、安装工等。
四、施工步骤1. 检查消防泵控制柜及配件是否齐全、完好，符合设计要求。
2. 根据施工图纸，确定消防泵控制柜的安装位置，确保与消防泵的连接距离合理。
3. 在安装位置打好固定孔，将消防泵控制柜固定在墙体或支架上，确保牢固可靠。
4. 安装配电箱，按照施工图纸要求，将配电箱与消防泵控制柜连接，确保连接正确、可靠。
5. 按照施工图纸，安装电缆桥架，将电缆桥架固定在墙体或支架上。
6. 将电线管穿入电缆桥架，将电线管固定在墙体或支架上。
7. 按照施工图纸，将电线管与消防泵控制柜、配电箱连接，确保连接正确、可靠。
8. 检查所有接线端子是否紧固，绝缘胶带是否粘贴牢固。
9. 进行消防泵控制柜的接线调试，确保消防泵控制柜能够正常控制消防泵的启动、停止和故障报警等功能。
10. 进行消防泵与消防泵控制柜的联动调试，确保消防泵能够在火灾自动报警系统的控制下正常工作。
五、质量控制1. 消防泵控制柜的安装位置应符合施工图纸要求，确保与消防泵的连接距离合理。
2. 接线应符合施工图纸要求，确保连接正确、可靠。
3. 配电箱及电缆桥架的安装应牢固可靠，确保安全运行。
消防水泵控制室设置要求
消防水泵控制室设置要求消防水泵是扑灭火灾的主要设备之一，而消防水泵控制室则是消防水泵正常运行的重要保障，因此消防水泵控制室的设置要求非常重要。
下面从设备选型，布局要求，室内环境等方面，详细说明消防水泵控制室设置要求。
一、设备选型1.水泵：控制室的水泵应选用符合国家标准或行业标准的消防水泵，其性能应满足所负责区域的灭火水量、水压和实际使用的情况。
2.控制柜：应选用符合国家标准或行业标准的消防水泵控制柜。
控制柜应具备远程控制、自动控制、手动控制等功能，同时防止错误操作和恶意操作。
3.备用电源：为保障消防水泵正常运行，控制室应具备防止停电情况的应急备用电源设备。
4.消防设备：如灭火器、消防喷头等设施应全部配备，消防安全设备应具备消防许可证。
5.照明和通风设备：为了保障室内工作人员的安全和工作质量，需配备良好的照明和通风设备。
二、布局要求消防水泵控制室应布置于地下、室内，或墙外设有抗震支架的室外类似设施内。
具体要求如下：1.建筑确定后，应确保消防水泵控制室与消防设备总平面布局相统一，并满足消防安全与消防管道连接要求。
2.水泵控制室深度应控制在4.5米以内，但不应小于2.4米。
室内空气湿度不应大于80%。
如条件允许，可配备恒温恒湿系统。
3.水泵控制室应符合国际防火代码和国家现行防火规范关于构筑物的防火要求，并符合建筑规范的要求。
4.控制室门应向外开启，并有足够的宽度以便于水泵进出等操作，门上应有门锁，钥匙需由控制室主管负责管理。
三、室内环境1.通风要求：为保证室内空气清新，应配备良好的通风系统。
采用自然通风时，控制室内部净高应按规范要求确定。
2.照明要求：应根据控制台、柜内设备、变配电设备等需要照明的部位确定灯具的数量和功率。
保证能足够照明。
3.排水要求：控制室应有排水和防止漏水的措施。
4.防潮要求：需采用防潮处理，防止结构部位受潮腐蚀。
5.防雷要求：水泵控制系统应符合国家现行防雷规范的要求。
四、维护管理为保障消防水泵控制室设备长期、安全地运行，对其维护、检修和管理也至关重要。

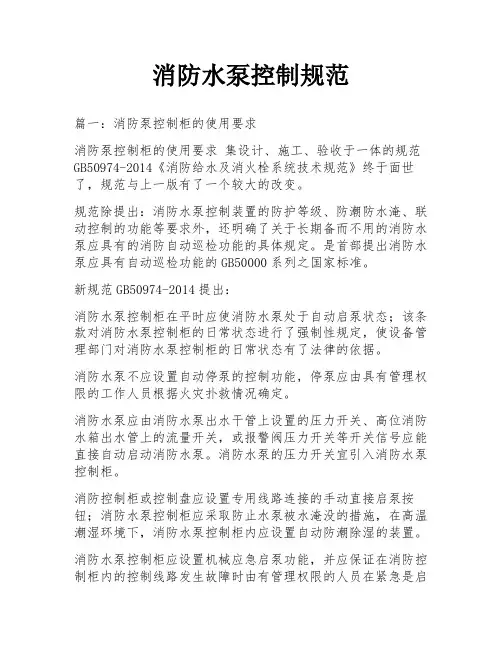

消防水泵控制规范
消防水泵控制规范篇一：消防泵控制柜的使用要求消防泵控制柜的使用要求集设计、施工、验收于一体的规范GB50974-2014《消防给水及消火栓系统技术规范》终于面世了，规范与上一版有了一个较大的改变。
规范除提出：消防水泵控制装置的防护等级、防潮防水淹、联动控制的功能等要求外，还明确了关于长期备而不用的消防水泵应具有的消防自动巡检功能的具体规定。
是首部提出消防水泵应具有自动巡检功能的GB50000系列之国家标准。
新规范GB50974-2014提出：消防水泵控制柜在平时应使消防水泵处于自动启泵状态；该条款对消防水泵控制柜的日常状态进行了强制性规定，使设备管理部门对消防水泵控制柜的日常状态有了法律的依据。
消防水泵不应设置自动停泵的控制功能，停泵应由具有管理权限的工作人员根据火灾扑救情况确定。
消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号应能直接自动启动消防水泵。
消防水泵的压力开关宜引入消防水泵控制柜。
消防控制柜或控制盘应设置专用线路连接的手动直接启泵按钮；消防水泵控制柜应采取防止水泵被水淹没的措施，在高温潮湿环境下，消防水泵控制柜内应设置自动防潮除湿的装置。
消防水泵控制柜应设置机械应急启泵功能，并应保证在消防控制柜内的控制线路发生故障时由有管理权限的人员在紧急是启动消防水泵。
机械应急启动时，应确保消防水泵在报警后5.0min内正常工作。
消防水泵控制柜前面板的明显部位应设置紧急时打开柜门的装置。
火灾时消防水泵应工频运行，消防水泵应工频直接启动；当功率较大时，宜采用星三角和自耦降压启动，不宜采用有源器件启动。
消防水泵准工作状态的自动巡检应采用变频运行，定期人工巡检应工频满负荷运行并出流。
消防水泵控制柜应有显示消防水泵工作状态和故障状态的输出端子及远程控制消防水泵启动的输入端子。
控制柜应具有自动巡检可调、显示巡检状态和信号等功能，且对话界面应有汉语语音，图标应便于识别和操作。
消防水泵控制柜技术要求
消防水泵控制柜技术要求首先，消防水泵控制柜应具备可靠的电气控制功能。
它需要能够对消防水泵进行启停控制，并能够根据消防系统的需要进行自动或手动切换。
同时，对于多台水泵联动运行的情况，控制柜还需能够实现多台水泵的协调运行和自动切换。
其次，消防水泵控制柜应有完善的运行监测功能。
通过对水泵的运行状态、电流、电压、温度等参数进行监测和实时显示，可以及时发现水泵故障或异常情况，并进行相应的处理。
同时，应设有故障报警装置，可以对水泵故障进行自动报警，并通过声光信号、短信等形式通知相关人员。
另外，消防水泵控制柜还需具备可靠的安全保护功能。
在异常情况下，如电源故障、过载、短路、缺相等，控制柜应能够自动切断电源，并将相关信息反馈给操作人员。
同时，应设有漏电保护装置，可以有效防止漏电引起的安全事故。
此外，为了防止操作人员误操作，还应设有相应的防误操作装置，如启动、停止和切换按钮的设置位置、互锁设计等。
同时，考虑到消防水泵控制柜的使用环境，其外壳和内部组件应采用防腐蚀、防尘、防晒等特殊材料，并具备防雷击、抗干扰等电气特性。
此外，控制柜应设计合理的散热系统，以保证设备长时间稳定运行。
最后，消防水泵控制柜的布线和接线应整齐美观，并具备良好的维护性。
控制柜内部电缆应有足够的余量，并设有相应的标识和接线端子。
此外，控制柜还应备有使用说明书，以便操作人员能够正确操作和维护设备。
综上所述，消防水泵控制柜的技术要求包括电气控制功能、运行监测功能、安全保护功能、符合相关标准和规范要求、使用环境适应性以及整齐美观的布线和接线等方面。
这些要求的满足将保证消防水泵控制柜的正常运行和工作效果，确保消防系统的稳定性和可靠性。
GB50974-2014消防水泵控制与操作相关要求
消防巡检柜GB50974-2014消防水泵控制与操作相关要求11.0.1消防水泵控制柜应设置在消防水泵房或专用消防水泵控制室内，并应符合下列要求：1 消防水泵控制柜在平时应使消防水泵处于自动启泵状态;2 当自动水灭火系统为开式系统，且设置自动启动确有困难时，经论证后消防水泵可设置在手动启动状态，并应确保24h有人工值班。
11.0.2 消防水泵不应设置自动停泵的控制功能，停泵应由具有管理权限的工作人员根据火灾扑救情况确定。
11.0.3 消防水泵应保证在火灾发生后规定的时间内正常工作，从接到启泵信号到水泵正常运转的时间，当为自动启动时应在2min内正常工作。
11.0.4 消防水泵应由水泵出水干管上设置的低压压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等信号直接自动启动消防水泵。
消防水泵房内的压力开关宜引入控制柜内。
11.0.5 消防水泵应能手动启停和自动启动。
11.0.6 稳压泵应由消防给水管网或气压水罐上设置的稳压泵自动启停泵压力开关或压力变送器控制。
11.0.7 在建筑消防控制中心或建筑值班室应设置消防给水设施的下列控制和显示功能：1 控制柜或控制盘应设置开关量或模拟信号手动硬拉线直接启泵的按扭;2 控制柜或控制盘应有显示消防水泵和稳压泵的运行状态;3 控制柜或控制盘应有显示消防水池、高位消防水箱等水源的高水位、低水位报警信号，以及正常水位。
11.0.8 消防水泵、稳压泵应设置就地强制启停泵按钮，并应有保护装置。
11.0.9 消防水泵控制柜设置在独立的控制室时，其防护等级不应低于IP30;与消防水泵设置在同一空间时，其防护等级不应低于IP55。
11.0.10 消防水泵控制柜应采取防止被水淹没的措施。
在高温潮湿环境下，消防水泵控制柜内应设置自动防潮除湿的装置。
11.0.11 当消防给水分区供水采用转输消防水泵时，转输泵宜在消防水泵启动后再启动;当消防给水分区供水采用串联消防水泵时，上区消防水泵宜在下区消防水泵启动后再启动。
最新消防水泵控制柜技术要求-精选.pdf
构支架、托板等附件，以及能清楚地表示所控制设备的标志。
按钮、指示灯配中文、英文标牌，文字最小高度为
3mm。
所有设备、技术均符合 IEC 标准。
耐压等级为交流 660V。
工作频率为 50Hz。
控制电压为 AC220V和 24V。
最大环境温度为 50℃。
h. 控制继电器
产品应符合 IEC65、 IEC435 标准。
合剂）。 应提供所有主回路的接线，并应在箱内与端子排端接，保证电缆在现场整齐的端 接。
应提供所有辅助回路的接线，包括传输单元之间的内部接线。功能单元之间的接 线应在端子排中端接，并在接点处贴上一警告标记。外部控制设备的接线应在端 子排端接， 以保证控制电缆在现场整齐地端接。每个功能单元及外接端子排应用
b. 微型断路器
微型断路器应按 IEC 898 标准设计制造，额定电压不小于 440V，额定开断电流应
不小于 10kA，机械寿命不小于 20000 次，具有短路瞬时、过载延时保护。
c. 接触器
接触器为户内使用的空气开断型电磁机械开关，应符合下列标准：
IEC947-4-1 低压开关及控制设备
IEC158-3
电流变送器输入： 0~5A AC ； 频率： 50 Hz ；
输出信号：隔离的、线形的， j. 端子
4~20 mA DC，负载阻抗大于 500 。
用于控制的端子采用螺丝压紧连接。当有很多根连线时，应采用跨接片。
用于电源进线和馈出线的端子，采用铜螺母和馈紧螺母连接，端子的尺寸和空档应 适应电缆的规格和连接片。
继电器辅助触点最小额定值为 220V， 10A。 继电器采用积木式，相似于接触器的结构。继电器带可见指示器，用于指示继电器 是否带电。 时间继电器采用电子可调式。 继电器和定时器应安装在导轨上， 便于维
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防水泵控制柜技术要求Document number：PBGCG-0857-BTDO-0089-PTT1998消防水泵控制柜技术要求一、一般功能和要求水泵控制柜应由水泵厂家提供，控制柜应包括但不限于以下功能和要求：➢各类电器元件符合规范标准。
➢控制柜应满足系统的功能及控制要求。
➢控制屏应用中文和英文显示各项工作参数。
➢控制柜防护等级为IP54，为户内立式➢柜内动力线相色规定：相线 L1(A相)黄色相线 L2(B相)绿色相线 L3(C相)红色零线浅蓝色接地线黄绿双色➢柜内动力线排列次序：从柜前看，从上到下，从左到右，从里到外，相线均按L1、L2、L3的次序排列。
➢应有对水泵电动机的保护功能，如：过载、过压、短路、缺相欠压、过热等，并有声光报警功能，但仅提供报警功能，不允许跳闸。
➢设有阻力损失补偿功能，并能通过外部参数(如温度、时间、海拔高度和流量)对设定值进行调节。
➢具有进行就地手动操作(可对单个泵测试)和数字远程控制功能，包括装置的开停等。
➢控制柜能清晰地显示水泵运行和故障情况，并发出声光报警信号。
能用LCD显示系统相关参数。
➢具有对系统的监视功能，即对测量值(压力、流量)最大、最小值的限制。
➢具有通讯总线功能。
➢每台控制柜应提供以下无源触点信号及接口端子，并具有将每台水泵的运行和故障的无源触点信号传至消防报警系统的功能。
●由消防报警系统通过无源触点信号控制消防水泵的启停。
●每台消防水泵手动/自动开关状态信号（通过无源触点信号）传至消防报警系统。
●每台消防水泵启/停状态信号（通过无源触点信号）传至消防报警系统。
●每台消防水泵故障信号（通过无源触点信号）传至消防报警系统。
●控制柜内应根据功能要求留有足够的端子，并预留25%的空端子。
●消防水泵控制柜中应为消防报警系统预留无源触电信号，投标人有责任协调并确定无源触点信号接点的预留位置。
●自动喷淋水泵控制柜应可接受泵组出口水管上的压力传感器的压力变送信号，当压力低于稳压泵启动压力值时，控制柜发出指令开启稳压泵,当系统达到压力设定值时，关闭稳压泵；当压力低于自动喷淋主泵启动的压力值时，控制柜发出指令开启自动喷淋主泵，给喷淋系统提供达到设计值的足够的水量。
二、特殊功能和要求消防泵组控制系统由微机程序和电路控制，电控箱将控制装置的全部工作状态，并通过“检查控制系统”对整个装置进行检查，一旦发生故障将发出声光报警信号。
投标人所供装置应有两种工作状态，即自检和紧急情况。
电器的一般规定a.塑壳断路器塑壳断路器应按IEC898标准设计制造，额定电压应不小于440V，额定短路电流不小于35kA，具有短路瞬时，过载延时及接地故障保护。
保护倍数10～14。
塑壳断路器采用手动操作并带负荷热过载及短路瞬时脱扣器，特殊要求时可设计成遥控分励脱扣器，带附件及辅助设备。
b.微型断路器微型断路器应按IEC 898标准设计制造，额定电压不小于440V，额定开断电流应不小于10kA，机械寿命不小于20000次，具有短路瞬时、过载延时保护。
c.接触器接触器为户内使用的空气开断型电磁机械开关，应符合下列标准：●IEC947-4-1 低压开关及控制设备●IEC158-3 低压控制设备第一部分：接触器● IEC445 用字母数字符号识别电气接线端子和接线标记统一通用原则所有接触器应能在通电持续率为60%，且使用类别为AC3时，能不间断或间断地正常运行。
接触器额定操作电压应不小于440V。
额定的操作电流应不小于启动时的额定操作电流。
接触器采用积木式结构，应易于调换线圈及触头。
接触器的试验位置应为常开，且在任意的安装位置均可正常操作，所有端子从正面连接。
d.热继电器热继电器应满足IEC947-4-1有关条款的要求。
投标人应提供时间电流特性曲线。
曲线公差应不超过±10%。
热继电器的整定电流范围宜包含电动机的额定电流。
e.电动机启动方式当电动机功率<55kW时，采用直接启动；当电动机功率≥55kW时，采用软启动。
均采用一拖一形式。
➢直接启动装置电动机启动装置应符合IEC947-4-1要求，额定操作电压应不小于交流440V，额定操作电流应不小于电动机满载运行时的电流。
短路保护装置应满足IEC有关条款的要求，确保能承受的短路电流不小于规定值，并能确保电动机回路最大启动电流。
启动器应能满足自动及手动操作要求，额定控制电源电压应等于交流系统额定电压，控制回路为交流系统时，额定控制回路电压为220V。
启动装置应包括、但不限于下列元件：●一只塑壳断路器●一只接触器●一只热继电器●一付开停按钮●一只紧急停车按钮●一只控制继电器●一只远距离自动控制--手动转换开关●一只运行指示灯●一只故障指示灯●泵运行参数显示屏：应可以显示水泵工作电流、水泵运行小时积累、开关泵次数记录等参数。
●综合报警●控制部分无论在手动、就地手动、远程控制状态下，均应提供(但不仅限于此)水泵安全运行所必须的保护：电动机温度保护，短路保护、过载保护等。
启动装置应依照IEC947-4-1进行操作试验及绝缘试验等定期试验。
启动器应能满足电动机在额定参数条件下时全压启动，并能迅速有效地通断回路。
该装置应具有电动机及馈出线的控制和保护功能，应同时满足就地控制及远距离操作的要求。
●启动器应包括、但不限于以下保护：短路保护、过负荷保护、水泵温度保护等。
➢软启动装置该装置应符合IEC947-4-1要求，额定操作电压应不小于交流440V，额定操作电流应不小于电动机满载运行时的电流。
该装置额定控制电源电压应等于交流系统额定电压，控制回路为交流系统时，额定控制回路电压为220V。
该装置在应用过程中应能有效地减少对电网的冲击和污染，保护负载，延长使用寿命。
该装置应具有如下功能：●电动机软启动功能，启动时间可调。
●电动机软停止功能，启动时间可调。
●初始电压可调。
●限流功能可调。
●堵转电流产生时，该装置能在200ms内自动切断，并发出故障信号。
●该装置应具备故障自我诊断和显示、保护功能。
●该装置应包括、但不限于下列元件：一只断路器一只接触器一只热继电器一套软启动器一付开停按钮一只紧急停车按钮一只控制继电器一只远距离手动—自动控制—遥控转换开关一只运行指示灯（绿色）一只故障指示灯（黄色）三、控制部分●启动装置应依照IEC947-4-1进行操作试验及绝缘试验等定期试验。
●启动器应能满足电动机在额定参数条件下时软启动，并能迅速有效地通断回路。
f.电流互感器按IEC185标准的有关要求进行选用，也应考虑到使用处的特殊要求。
电流互感器应满足初级额定短路电流及初级额定负载电流，除分段柜外，电流互感器均应装置在馈电回路侧。
电流互感器采用环氧树脂型，应符合规定的电流的要求。
精度等级及负载，应配合继电器、仪表仪器的运行要求。
电流互感器输出为0~5A，测量用电流互感器精确度为级，保护用电流互感器精确度级，二次侧一端接地。
g.电流表电流表采用嵌入式安装，指针式，要求符合IEC51/73标准，塑壳，碳黑遮光屏，240度移动角。
电动机回路电流表在正常范围采用开放式刻度，工作范围以外采用压缩式刻度，用于指示电动机的启动电流，开放式刻度约占刻度范围的60%，提供红色标记或指针用于指示电动机正常满载电流。
按钮和指示灯按钮和指示灯式样应协调，启动按钮及指示灯采用绿色，停止按钮采用红色，急停按钮及指示灯采用红色，自锁型。
电动机机旁提供的急停按钮，应配备必要的钢结构支架、托板等附件，以及能清楚地表示所控制设备的标志。
➢按钮、指示灯配中文、英文标牌，文字最小高度为3mm。
➢所有设备、技术均符合IEC标准。
➢耐压等级为交流660V。
➢工作频率为50Hz。
➢控制电压为AC220V和24V。
➢最大环境温度为50℃。
h.控制继电器产品应符合IEC65、IEC435标准。
继电器辅助触点最小额定值为220V，10A。
继电器采用积木式，相似于接触器的结构。
继电器带可见指示器，用于指示继电器是否带电。
时间继电器采用电子可调式。
继电器和定时器应安装在导轨上，便于维修和保养，导轨上留25%的空位置，以便将来增加继电器。
i.电流变送器电流变送器用来检测电动机的电流。
电流变送器输入：0~5A AC；频率：50 Hz；输出信号：隔离的、线形的，4~20 mA DC，负载阻抗大于500。
j.端子用于控制的端子采用螺丝压紧连接。
当有很多根连线时，应采用跨接片。
用于电源进线和馈出线的端子，采用铜螺母和馈紧螺母连接，端子的尺寸和空档应适应电缆的规格和连接片。
相线之间用隔板分开，电源端子进线上加保护板，上面用黄底黑字作警告标志。
每一节端子配清晰的、持久的、与施工图相符合的回路名称标记。
端子的安装高度离柜底大于300 mm，小于700mm。
应提供电缆支架及夹件（安装在底版和端子之间）。
连接线箱内连接线采用PVC绝缘电缆，耐压等级为，截面不小于2.5mm2，采用多股铜芯导线，符合IEC有关标准。
所有导线采用连接片连接。
箱内布线沿水平和垂直方向敷设在金属或PVC线槽内，不允许斜角穿过任何框架或在自粘式线缆架上敷设。
在每一连接点和端接处，对每一根导线提供与施工图相符的标记圈套，双向标记应相同。
投标人还应提供箱外连接绝缘电缆，长度按照现场确定。
k.标牌标牌采用有机玻璃前刻字，颜色由招标人认可。
1）控制柜箱体要求控制柜门上应有一个功能标签。
该标签为一块无色透明的塑料材料，厚度不小于3mm，倒角后的厚度不小于1.5mm。
每块标签背面应镂刻并上漆。
所有的标牌需经招标人核准。
标签需用螺丝、铆钉或仪器框架固定在门上（不允许用黏合剂）。
每项安装在内部的装置，应有一个标签来指示其在回路图中的参考编号和熔体的电流等级，该标签应在白色的塑料上镂刻黑色的字，并用螺丝固定（不允许用黏合剂）。
应提供所有主回路的接线，并应在箱内与端子排端接，保证电缆在现场整齐的端接。
应提供所有辅助回路的接线，包括传输单元之间的内部接线。
功能单元之间的接线应在端子排中端接，并在接点处贴上一警告标记。
外部控制设备的接线应在端子排端接，以保证控制电缆在现场整齐地端接。
每个功能单元及外接端子排应用一块凸出的三聚氰胺片进行分割，并贴上一警告标记和功能组记号。
每扇柜门需有一个可锁的镀铬手柄，当门关紧后，门上的衬垫应能有效地密封。
所有的外部附件，如门铰链、手柄和外壳固定螺栓等都需经防腐蚀及抛光处理，保持外观整洁划一。
不允许使用自攻式螺丝。
电缆、导线等不允许用黏合剂进行绑扎。
控制柜内应留有足够的空间，以便于线缆的进出，并附有固定设施和填料。
所有熔断器、开关、隔离设备等应安装在底板上，采用母排连接，正面检修。
外部门和开关的手柄、按钮和指示灯罩应互相协调。
户内控制柜防护等级为IP54。
采用铜导线将门与接地的外壳相连。
门上设置开启限幅机构，防止损坏铰链和油漆表面。
