岩棉板外贴面砖的做法
外墙贴面砖施工工艺及方法
外墙贴面砖施工工艺及方法1.施工准备工作（1）在外墙饰面砖工程施工前，应对各种原材料进行复验，并符合下列规定：①外墙饰面砖应具有生产厂的出厂产品合格证。
进场后应按面砖的尺寸、表面质量、吸水率、搞冻性等项目进行复检。
复检抽样应按现行国家标准《陶瓷砖试验方法》GB/T810.1进行，技术性能应符合规范的要求；②粘贴外墙饰面砖所用的水泥砂浆等材料均按配合比拌制，合格后方可使用。
③在外墙饰面砖工程施工前，应对找平层、结合层、粘结层及勾缝、嵌缝所用的材料进行试配，经检验合格后方可使用。
④外墙饰面砖工程施工前应做出样板，经建设、设计和监理等单位根据有关标准确认后方可施工。
⑤外墙饰面砖的粘贴施工尚应具备下列条件：a、基层处理完毕；（操平、划毛等）b、日最低气温在0℃以上，但当高于35℃时，应有遮阳设施；c、基层含水率宜为15%-25%；d、施工现场所需的水、电、机具和安全设施齐备；e、门窗洞、脚手眼和落水管预埋件等处理完毕。
⑥应合理安排整个工程的施工程序，避免手续工程对饰面造成损坏或污染。
12.施工操作程序及施工工艺⑴面砖粘贴按下列工艺流程施工：处理基层—→抹找平层—→刷结合层—→排砖、分格、弹线—→粘贴面砖—→勾缝—→清理表面。
⑵抹找平层应符合下列要求：①在基层处理完后，进行挂线、贴灰饼、冲筋，其间距不宜超过2m；②抹找平层前应将基层表面润湿，并按设计要求在基体表面刷水泥浆结合层；③找平层应分层施工，严禁空鼓，每层厚度不应大于5mm，且应在前一层终凝后再抹后一层；找平层厚度不应大于20mm，若超过此值必须采取加固措施；④找平层的表面应刮平搓毛，并在终凝后浇水养护；⑤找平层的表面平整度允许偏差为4mm，立面垂直度允许偏差为5mm。
⑶在找平层上刷结合层。
⑷排砖、分格、弹线应符合下列要求：①按设计要求和施工样板进行排砖，并确定接缝宽度、分格，排砖宜使用整砖。
对必须使用非整砖的部位，非整砖宽度不宜小于整砖宽度的1/3。
岩棉外墙保温施工工艺流程
岩棉外墙保温施工工艺流程岩棉外墙保温施工工艺流程一、前期准备工作岩棉外墙保温施工前的准备工作非常重要，包括以下几个方面：1.确认施工区域：首先需要确定要进行岩棉外墙保温施工的具体区域，包括建筑的整体结构和面积。
2.施工图纸的准备：根据建筑设计图纸，制定详细的施工方案和施工图纸，明确保温层的厚度和材料的规格。
3.材料及设备准备：准备好所需的岩棉板材、建筑胶黏剂、扣件以及安装工具等材料和设备。
4.施工人员培训：组织施工人员进行相关技术培训，确保施工人员熟悉并掌握施工工艺流程。
二、墙面处理1.清理墙面：清除墙面上的灰尘、油污和其他杂物，保证墙面的平整度和干净度。
2.修补墙面：对存在裂缝、坑洞或其他破损的墙面进行修补处理，确保墙面平整。
三、材料安装1.固定扣件：根据设计的保温层厚度和规格，确定并标记扣件的安装位置，使用电钻在墙面上打孔，并将扣件固定在墙面上，起到固定岩棉板材的作用。
2.安装岩棉板：根据扣件的位置，按顺序将岩棉板竖直方向贴附在墙面上，并用专用刀具进行切割和修整，确保岩棉板与墙面之间无间隙。
3.接缝处理：在两块岩棉板的接缝处进行密封处理，使用建筑胶黏剂或专用密封胶进行固定，防止热量的损失和冷热桥的产生。
四、涂装处理1.涂装底层：将建筑胶黏剂稀释后，使用刷子或滚筒进行涂刷，涂刷均匀且密度适中。
等底层胶黏剂干燥后，进行下一步的涂装处理。
2.涂装面层：在底层胶黏剂干燥后，再次涂刷一层建筑胶黏剂，将岩棉板表面涂覆平整。
五、饰面处理1.进行饰面处理：根据建筑设计的要求和施工图纸，选择合适的饰面材料进行施工，常用的饰面材料有瓷砖、大理石、壁纸等。
2.饰面材料固定：将选定的饰面材料按照预定的方式固定在岩棉板上，使用专用的胶水或螺丝等方式固定。
六、验收及保养1.施工验收：施工完成后，对保温层进行验收，检查墙面的平整度、饰面的牢固度以及接缝的处理情况等，确保施工质量符合规范要求。
2.保养维护：建议定期对岩棉外墙保温层进行检查和维护，避免损坏和污染，同时延长保温层的使用寿命。
外墙贴面砖施工工艺及方法
外墙贴面砖施工工艺及方法一、施工准备1.根据设计图纸和工程要求，确认砖瓦规格、颜色、图案等，并做好材料采购准备。
2.对墙体进行检查，确保墙面平整、干燥、无油污、无灰尘等。
3.按照施工工艺要求进行墙体外保护层的施工，如进行外墙防水、防潮处理。
4.安排施工人员，准备施工所需工具和设备。
5.进行安全检查，确保施工现场安全。
二、砖瓦安装1.使用毛刷将墙体涂上砂浆浆糊，然后在墙角、门窗洞口等位置贴上角码。
2.根据设计要求，找准排砖起点，并通过绳线或水平仪进行标定。
3.在墙面上涂抹砂浆胶，并用刮板将砂浆胶薄薄抹匀，以保证瓷砖与墙面紧密贴合。
4.按照设计要求从下至上进行贴砖，采用拉线或铺贴器保持平整、垂直、水平。
5.在施工过程中，注意保持砖与砖之间的间隙一致，并及时用木片或其他工具调整砖与砖之间的距离。
6.砖贴好后，用水平仪或直尺进行二次测量，确保砖面平整。
7.修整墙角、门窗洞口等位置的砖缝，使其美观整洁。
8.在砖面完全干燥后，进行砖面填缝，采用填缝剂填缝，填缝剂的颜色应与砖颜色相匹配。
9.填缝剂干燥后，用湿布或海绵擦拭砖面，将砂浆污渍清洁。
三、施工中的注意事项1.施工过程中，要保持墙体干燥，防止砂浆胶过早干燥。
2.防止瓷砖在贴附过程中产生空鼓、错位、掉落等情况，及时处理。
3.施工结束后及时清理施工现场，保持整洁。
4.如有特殊墙体需要贴砖，要根据具体情况采取相应的工艺和方法。
四、工艺控制1.施工人员应掌握质量标准和施工规范，按照工艺要求进行施工。
2.施工过程中进行质量检查，及时发现和纠正问题。
3.对重要节点和关键环节进行质量把关，确保施工质量。
4.施工完成后，进行验收，确保工程质量达标。
外墙保温贴片施工方案
外墙保温贴片施工方案1. 引言外墙保温贴片施工是一种常见的外墙保温装饰方式，通过在建筑外墙表面粘贴保温贴片材料来提高建筑的保温性能，并实现美观的外观效果。
本文将介绍外墙保温贴片施工的方案和步骤。
2. 材料准备在进行外墙保温贴片施工前，需要准备以下材料：- 保温贴片材料（如聚苯板、岩棉板等） - 外墙基层处理材料（如抹灰砂浆、基层粘结剂等） - 外墙面装饰材料（如贴砖、涂料等） - 施工所需工具（如刮板、镘刀、搅拌器等）3. 施工步骤3.1 外墙基层处理首先，需要对外墙进行基层处理，确保基层平整、干净。
具体步骤如下： 1. 清理外墙表面的灰尘、杂物等。
2. 对不平整的部分进行修补，使用抹灰砂浆进行填补。
3. 平整墙体并打磨，保证基层表面平整光滑。
3.2 保温材料粘贴在外墙基层处理完成后，需要将保温贴片材料粘贴到墙体上。
具体步骤如下：1. 使用基层粘结剂将保温贴片材料粘贴到墙体上，注意粘贴均匀、牢固。
2. 按照设计要求固定保温材料，如使用膨胀螺丝等固定装置。
3.3 外墙面装饰在保温材料粘贴完成后，可以进行外墙面的装饰。
具体步骤如下： 1. 如果选择贴砖，首先需要重新确定砖的排列方式和样式。
2. 使用专业的瓦工工具将砖块粘贴到保温材料表面。
3. 如果选择涂料，使用刮板将涂料均匀地涂抹在保温材料表面，再进行修整和打磨。
4. 安全注意事项在进行外墙保温贴片施工时，需要注意以下安全事项： - 确保施工人员佩戴好安全帽、手套、口罩等个人防护装备。
- 施工现场要做好防护措施，如设置安全警示标志、施工围栏等。
- 在使用化学类材料时，务必注意防护措施，避免对人体造成伤害。
5. 结语外墙保温贴片施工是一项重要的建筑装饰工作，可以提高建筑的保温性能，同时也起到美化建筑外观的作用。
本文介绍了外墙保温贴片施工的方案和步骤，希望对施工人员有所帮助。
在实际施工过程中，应严格按照相关规范和要求进行操作，确保施工质量和人员安全。
岩棉板外贴面砖的做法
岩棉板外贴面砖的做法岩棉防火复合板介绍外墙外保温技术最早源起于欧洲，我国在进行利用时由于现有技术的不足，在建筑利于中对于外墙外保温技术的应用对于节能建筑的开发水平上要远远低于发达国家面砖饰面岩棉外墙外保温系统技术要求近年来．外墙外保温系统的防火要求越来越受到重视。
目前国内使用较多的保温材料为EPS板、XPS板、PU、聚苯颗粒保温砂浆等，均是防火B级的材料，但一些高层建筑、以重质外墙面砖为饰面层的建筑以及宾馆等公共建筑．均对外墙外保温系统提出了更高的防火要求。
在欧洲，防火A级(不燃)的外保温材料以岩棉板(条)为主。
对建筑防火要求最高的德国，规定高度22m以上的建筑必须使用防火A级的外保温系统．因此岩棉类外保温系统在德国的应用非常成熟，以下介绍岩棉类外保温系统的技术要求，同时就目前岩棉类外保温系统在国内使用的情况做简单的介绍。
1．岩棉材料的技术要求严格地说，在欧洲，以材料纤维排列方向的不同，有两种形式的岩棉类保温板，一种是纤维平行于墙面．称为“岩棉板”，另一种是纤维垂直于墙面，称为“岩棉条”。
后者在密度较低的情况下有较高的抗拉强度，可达前者的5-6倍。
因此“岩棉条”是目前最佳的墙体保温材料。
1.1 抗拉强度由于岩棉的抗拉强度是各向异性的，抗拉强度均指垂直于墙面方向，无论是“岩棉板”还是“岩棉条”。
欧标EN13500(岩棉类外墙外保温系统》将“岩棉板”分为不同的强度等级，15kPa及7.5kPa，甚至还有5kPa等级。
在德国，使用15kPa 等级的较多。
1.2 抗拉强度保留率由于岩棉的吸湿率和吸水率较大，在潮湿状态下，岩棉的抗拉强度会大幅度衰退，影响外保温系统的安全性，故岩棉的抗拉强度除了上述常态强度要求外，还规定了潮湿状态下的强度保留率。
测试方法按ETAGO04第5.1.4.1.2。
方法一：将岩棉板(条)在(70±2) ℃=和(95±5)％的气候调节箱内分别放置7d和28d，再在(23±2) ℃=和(50±5)％的条件下放置至恒重后测试其抗拉强度，计算强度保留率。
岩棉外墙外保温施工工艺方案
岩棉外墙外保温施工工艺流程1、基层界面处理 墙面应清理干净、清洗油渍、清扫浮灰等。
墙面松动、风化部分应剔除干净。
墙表面凸起物大于 10mm 时应剔除。
为使基层界面附着力统一、均质，墙体要做界面处理，可用喷枪或滚刷均匀涂覆界面砂浆，保证所有的墙面做到界面处理。
砖墙、加气混凝土墙在界面处理 前要先淋水润湿，堵脚手眼和废弃的孔洞时，应将洞内杂物、灰尘等物清理干净， 浇水湿润，然后用 1:3 水泥砂浆将其补齐砌严。
如图 1 所示。
2. 吊垂直、弹控制线 图 1 涂覆基层界面砂浆根据建筑物高度确定放线的方法，高层建筑及超高层建筑可利用墙大角、门窗两边，用经纬仪打直线找垂直。
3. 安装岩棉板（满粘法+胀栓锚固）3.1 岩棉应预先在工厂内或者施工现场用专用界面砂浆在岩棉板两侧均匀涂覆 界面砂浆。
界面砂浆可以采用喷涂、辊涂、刷涂的方式涂覆。
如图2图 2 涂刷岩棉板界面砂浆3.2 粘贴岩棉板时，首先在墙面均匀批抹约 5～10mm 厚岩棉粘结砂浆，然后在岩棉板粘贴面用粘结砂浆抹平后粘贴并轻揉挤压，严禁拍打岩棉板表面。
24 小时 后进行下步施工工序。
岩棉板贴砌时遇到非标准尺寸时，可进行现场裁切。
裁切时应注意边口尺寸整齐，切口应与聚苯板面垂直。
贴砌时应按照自下而上、水平方向依次贴砌，上下错缝粘贴，墙角处贴砌应交错互锁。
图 3 岩棉板粘贴面批抹粘结砂浆3.3 根据施工图在锚栓安装部位钻孔，并用 U 型卡子将大圆盘固定在钻孔位置。
每米宽度墙面上至少设置 3 个锚固件，且每一块岩棉板上至少有 2 个锚固件，胀 栓应按照图纸排列。
图 4 岩棉板打孔，固定大圆盘3.3 将预先切割好的热镀锌电焊网完成 型或者 L 型，以 形状网片把 墙体底部包边，以 L 型网片把门窗侧壁、墙体转角处包边。
然后把尼龙套管插入 预先打好的胀栓孔中，并敲入螺钉固定钢网。
3.4 岩棉板必须对接或者相互挤紧，不能有缝隙，镶嵌用的岩棉条其宽度不得少于150mm，至少应有一个锚固件穿过，使岩棉板紧贴墙面。
外墙外保温外贴面砖施工工法
外墙外保温贴面砖施工工法1前言随着国民经济的发展，人民生活水平的提高，人们对改善冬、夏季室内热环境和节约采暖和空调能耗问题日益重视，提高建筑维护结构保温和隔热性能问题也日益突出，建筑节能已成为中国可持续能源发展的战略决策。
外墙外保温有提高建筑热舒适性、提高主体结构耐久性、延长建筑寿命、可以避免墙体产生热桥等诸多优势，《陕西省建设厅关于加强建筑外墙保温管理的通知》（陕建发〔2007〕104号）要求，建筑节能设计应优先选用外墙外保温、限制使用外墙内保温系统，外墙保温禁止使用浆体材料。
采用EPS板或XPS板保温材料，是目前外墙外保温系统中普遍采用且性能稳定良好的主要保温材料，用XPS板代替EPS板形成的保温系统，具有导热系数低、保温性能好等优点，但XPS板表面的粘结性以及透汽性是XPS板保温系统技术关键。
国家发布实施的《外墙外保温工程技术规程》（JGJ144-2004），所推荐的五种成熟的外墙外保温系统，保温层为EPS板或EPS颗粒，饰面层均未涉及面砖饰面。
外墙外保温系统贴面砖施工，饰面层采用普通陶瓷面砖，是对外墙外保温系统的创新和发展。
陕西省第十一建筑工程公司通过外墙外保温贴面砖工程施工探索，取得了一些经验，总结编写了外墙外保温贴面砖施工工法。
截至目前，该技术系统被编入《外墙保温构造图集》陕2005J12标准图集。
2、工法特点外墙外保温系统，其保温隔热性能优于外墙内保温系统，增加了建筑物的使用面积，能避免外墙内保温墙面开裂、二次装修不便、热桥热损失大等弊病，提高主体结构的耐久性等。
该工法保温板采用阻燃型EPS板或XPS板材，能满足高层高层建筑防火要求，保温板与基层之间采用专用粘结剂粘贴，各构造层从内至外柔性渐变，抗裂性好，外饰面采用面砖饰面，专用粘结砂浆和勾缝剂，有效地解决了外保温系统的粘结性、透气性、抗裂性、防水性、耐火性、抗风压、抗震性等技术难题。
3、适用范围该工法适用于聚苯乙烯泡沫板（EPS）和挤塑泡沫板（XPS）外墙外保温工程粘贴陶瓷面砖装饰面层的施工。
岩棉板粘贴施工工艺(一)
岩棉板粘贴施工工艺(一)岩棉板粘贴施工工艺1. 概述岩棉板粘贴施工工艺是一种常用于建筑隔热、防火的施工方法。
岩棉板具有优异的隔热性能和防火性能，能够有效提高建筑的能耗效率和安全性。
本文将介绍岩棉板粘贴施工的步骤和注意事项。
2. 施工步骤以下是岩棉板粘贴施工的步骤：•清洁基层墙面：–确保墙面平整干净，无灰尘、油污等杂质。
–检查墙面的平整度，如有不平整的地方需进行修补。
•按照尺寸裁剪岩棉板：–根据需要，将岩棉板按照尺寸要求进行裁剪，确保与墙面完全贴合。
•涂敷胶粘剂：–在岩棉板的背面均匀涂敷胶粘剂，确保整个岩棉板表面都有胶水。
•粘贴岩棉板：–把涂有胶粘剂的岩棉板贴于基层墙面上，确保与墙面完全贴合。
–注意岩棉板之间的间距，保证粘贴牢固而不产生缝隙。
•打砂及刮腻子：–等待胶粘剂干燥后，使用砂纸打磨岩棉板表面，使其光滑。
–之后，可以进行腻子刮涂，进一步强化岩棉板与墙面的粘接。
•高性能涂料涂刷：–最后，涂刷高性能涂料，增加岩棉板的防水性能和耐久性。
3. 注意事项在岩棉板粘贴施工过程中，需要注意以下事项：•安全防护：–在施工过程中，要穿戴好防护服、手套和口罩，避免对身体造成伤害。
–注意防止胶粘剂和涂料的误吸或溅入眼睛，如不慎接触，应立即用清水冲洗。
•裁剪和粘贴：–按照规范要求裁剪和粘贴岩棉板，确保与墙面完全贴合，避免留有缝隙。
–需要注意岩棉板的平整度和垂直度，避免影响施工质量。
•胶粘剂和涂料：–选择质量好的胶粘剂和涂料，确保施工效果和使用寿命。
–涂敷胶粘剂时要均匀，避免出现胶水凝块或过量渗出。
•施工环境：–施工时应确保环境通风良好，避免胶粘剂和涂料的有害气味对人体健康造成影响。
•施工时间和温度：–在施工前要了解胶粘剂和涂料的干燥时间和使用温度范围，避免在不适宜的条件下进行施工。
以上是岩棉板粘贴施工的工艺步骤和注意事项，通过正确施工可以确保岩棉板与基层墙面的粘接效果，提高建筑的隔热和防火性能，为人们的生活和工作环境提供更好的保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

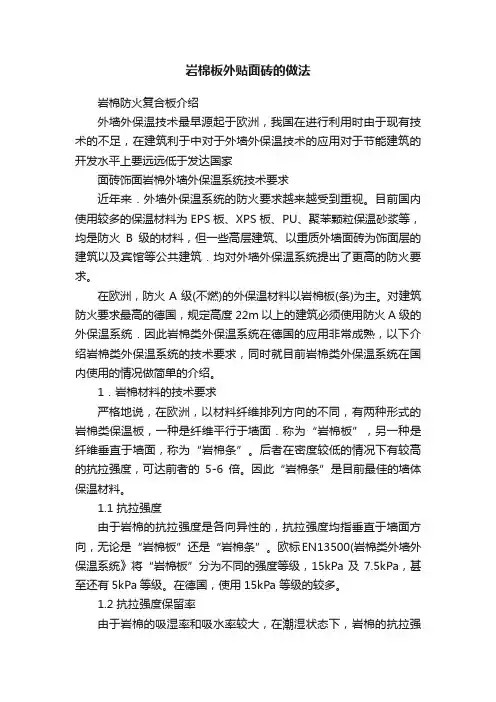

岩棉防火复合板介绍外墙外保温技术最早源起于欧洲，我国在进行利用时由于现有技术的不足，在建筑利于中对于外墙外保温技术的应用对于节能建筑的开发水平上要远远低于发达国家面砖饰面岩棉外墙外保温系统技术要求近年来．外墙外保温系统的防火要求越来越受到重视。
目前国内使用较多的保温材料为EPS板、XPS板、PU、聚苯颗粒保温砂浆等，均是防火B级的材料，但一些高层建筑、以重质外墙面砖为饰面层的建筑以及宾馆等公共建筑．均对外墙外保温系统提出了更高的防火要求。
在欧洲，防火A级(不燃)的外保温材料以岩棉板(条)为主。
对建筑防火要求最高的德国，规定高度22m以上的建筑必须使用防火A级的外保温系统．因此岩棉类外保温系统在德国的应用非常成熟，以下介绍岩棉类外保温系统的技术要求，同时就目前岩棉类外保温系统在国内使用的情况做简单的介绍。
1．岩棉材料的技术要求严格地说，在欧洲，以材料纤维排列方向的不同，有两种形式的岩棉类保温板，一种是纤维平行于墙面．称为“岩棉板”，另一种是纤维垂直于墙面，称为“岩棉条”。
后者在密度较低的情况下有较高的抗拉强度，可达前者的5-6倍。
因此“岩棉条”是目前最佳的墙体保温材料。
1.1 抗拉强度由于岩棉的抗拉强度是各向异性的，抗拉强度均指垂直于墙面方向，无论是“岩棉板”还是“岩棉条”。
欧标EN13500(岩棉类外墙外保温系统》将“岩棉板”分为不同的强度等级，15kPa及7.5kPa，甚至还有5kPa等级。
在德国，使用15kPa等级的较多。
1.2 抗拉强度保留率由于岩棉的吸湿率和吸水率较大，在潮湿状态下，岩棉的抗拉强度会大幅度衰退，影响外保温系统的安全性，故岩棉的抗拉强度除了上述常态强度要求外，还规定了潮湿状态下的强度保留率。
测试方法按ETAGO04第5.1.4.1.2。
方法一：将岩棉板(条)在(70±2) ℃=和(95±5)％的气候调节箱内分别放置7d和28d，再在(23±2) ℃=和(50±5)％的条件下放置至恒重后测试其抗拉强度，计算强度保留率。
方法二：将岩棉板(条)在由一个65℃=水槽所蒸发的水蒸气中放置5d，然后将试件密封人塑料袋中．在(23±2) ℃=下分别放置7d、28d，再去除塑料袋、在(23±2) ℃=和(50±5)％的条件下放置至恒重后测试其抗拉强度，计算强度保留率。
1.3 吸水量吸水量一般用“短时间、部分浸泡吸水量”法作评定，测试方法按欧洲标准EN1609，即将(200±1)mm X (200±1)mm的试件部分浸入水中，浸水深度(10±2)mm，浸水时间24h。
再在(23±2) ℃和(50±5)％的条件下干燥（10±0.5)min 后测试试件重量。
计算吸水量。
2 外墙外保温系统的固定方式外保温的固定方式主要有粘贴法(或同时辅以锚栓)，或锚栓固定法(或同时辅以粘贴)。
在德国一般规定，自重>10kg／m2 (不含粘胶)的外保温系统,在粘贴的同时应附加锚栓固定。
是否需要附加锚栓,还与岩棉的抗拉强度有关.“岩棉条”在密度较低的情况下可获得较高的抗拉强度．例如在密度为65．0kg／m3时，抗拉强度可达80kPa．而都有点15kPa时。
抗拉强度要达到m3／165kg～m3／150 kg密度在”岩棉板“困难。
欧洲标准EN13500中规定：“岩棉条”可用纯粘贴的方式固定．“岩棉板”则必须以粘贴附加锚栓的方式固定。
保温厚度设计较厚时．“岩棉条”外保温的自重常可达到10kg／m2 以上．故实际情况是“岩棉条”外保温也经常采用粘贴附加锚栓的方式固定。
“岩棉条”的纤维排列是垂直于墙面的．因此所用的锚栓锚盘直径应增大至14cm （常规的锚盘直径5cm～6cm即可)，胶粘剂的最低粘贴面积为40％，锚栓的用量为4～6个／m2 ，高层建筑阳角等负风压较大的部位可酌情适当增加至6～10个／m2 。
锚栓一般固定在岩棉板(条)上，也可固定在玻纤网防护层上。
如果“岩棉板”的抗拉强度是7．5kPa等级的。
建议锚栓固定在玻纤网防护层上这样更安全。
3．保温系统及系统其他组成材料的技术要求岩棉板在本身的抗拉强度如果不足60kPa．要获得60kPa以上的拉伸粘结强度，其表面需经过特殊处理，使用岩棉条抗拉强度可达80kPa。
4．保温系统采用陶瓷面砖饰面的技术问题一、陶瓷面砖作为外墙外保温体系饰面层的优点&相比于涂料，陶瓷面砖作为外墙外保温体系饰面层有其一定优点：1．抗撞击强度高，故特别适用于墙脚部位、首层或建筑物出入口等易受冲撞区域。
2．沾污后易擦洗，可使外墙面保持清洁3．装饰效果好。
尤其与涂料一起使用时，不同的质感和颜色相对比，会产生一种意想不到的装饰效果。
由于以上这些优点，陶瓷面砖为何受欢迎原因不难理解然而，在轻质、柔性的外墙外保温体系上使用陶瓷面砖存在着许多问题，目前这些问题并没有被国内一些工程所重视。
二、陶瓷面砖作为外墙外保温体系饰面层的问题1．安全性问题a．自重与涂料饰面层相比，陶瓷面砖作为饰面层的外墙外保温体系的安全性问题首先是自重。
以涂料为饰面层的外墙外保温体系自重一般不会超过10kg/m2（EPS 板与防护、外饰层），而陶瓷面砖饰面层的外墙外保温体系自重可达到50kg/m2以上，甚至80 kg/m2，为涂料体系的5－8倍！b．温湿剪切应力由于陶瓷面砖的刚性远大于涂饰面，与体系防护面层所要求的柔性相抵触，较之于直接在刚性墙面上粘贴陶瓷面砖（刚－刚），或较之于涂饰面外墙外保温体系（柔－柔），这种柔性基底－刚性面层结构所造成的体系的变形更大，面砖与防护面层之间产生更大的温湿剪切应力，影响面砖与防护面层之间的附着安全性。
c.冻融问题0与涂饰面外墙外保温体系相比，釉面砖水蒸气阻力非常大。
检查一下有瓷砖剥落现象的外保温体系，会发现瓷砖总是与粘结剂、抹面胶浆一起掉下来，而外饰面总是处于饱水状态。
高水蒸气阻力形成的瓷砖背面的冷凝水使这种体系较之于涂饰面外墙外保温体系发生冻融破坏的几率更大。
另外，瓷砖粘结剂、抹面胶浆（水泥基）的碱份在结合了长时间积聚的湿气后对网格布的损害也是很强烈的，不透气的釉面砖不但阻止了材料的干燥，且阻止了从空气中吸收CO2,使抹面胶浆不能较快地水化，而使网格布更长时间地留在有害的碱中。
当然，高弹涂料等其它不透气饰面的外保温体系也存在这种情况。
．面层开裂问题（温湿拉应力）2．与在刚性的墙面上粘贴陶瓷面砖一样，陶瓷面砖外墙外保温体系的开裂主要发生在砖缝处，但是开裂的可能性远大于前者，原因是体系的温湿拉应力大于前者。
检验外保温体系长期抗开裂性的最直观的方法是欧洲标准ETAG004中的耐候性试验（该试验方法已被引入我国即将发布的外保温行业产品标准和技术规范。
国外科研、检测机构的试验证明，陶瓷面砖外保温体系很难通过该项测试，砖缝的开裂几乎很难避免。
t三、解决安全性问题的措施为解决上述问题，以下安全性措施不可忽略：1．以陶瓷面砖为饰面层的外墙外保温体系的固定方式对涂料饰面层的外墙外保温体系来说，10kg/m2的自重是不需要考虑体系各材料层之间的剪切力的。
只要基面具有足够的粘结强度，以粘贴的方式足可满足体系的安全性。
而对于陶瓷面砖，则必须采用粘钉结合的方式（按德国DIBt2）规定，自重大于10kg/m2的体系必须在粘贴的同时附加锚钉）。
同时，因为防护面层与聚苯板之间的粘结状态也受重质的面砖的影响，锚钉必须打在增强网格布层后面。
32．设置伸缩缝据测试，长度为5m的保温墙体，陶瓷面砖的温差仅为40K时，在墙面边缘（阳角）处的位移值可达0.5mm，而湿度所引起的位移也有0.1mm。
在实际使用过程中，夏、冬季陶瓷面砖的极端温差可达80K以上，且温度与湿度是复合、交替、周期性地作用在面砖上，无论是考虑防护面层与面砖之间的剪切应力，还是考虑面砖（砖缝）的开裂问题，体系必须设置伸缩缝。
与涂饰层的外墙外保温体系的伸缩缝计算依据不同，陶瓷面砖饰面的外墙外保温体系伸缩缝的间距主要与瓷砖勾缝剂的柔性、砖缝宽度和面砖尺寸有关。
由于计算较复杂，在实际应用中，在德国一般还是按照德国工业标准DIN18515第6.5.3.3的规定：伸缩缝的间距应为3－6m，最大连续墙面面积不得超过36m2（6m×6m）。
四、材料的性能要求无疑，陶瓷面砖作为饰面层时，外墙外保温体系各组成材料的性能要求高于涂饰层体系。
以下是德国一些专家的建议和DIBt关于瓷砖面外墙外保温体系建筑安全许可证的一些规定1．体系的粘结抗拉强度由于自重的增加，体系的粘结抗拉强度在德国的推荐值为0.2Mpa。
包括粘结胶浆与保温板、抹面胶浆与保温板之间的粘结抗拉强度。
（涂饰面体系为0.1Mpa）2．抹面胶浆与玻纤网格布（防护面层）陶瓷面砖的吸水率大于涂饰层，对防护面层的抗冻融性能是不利的。
应适当提高抹面胶浆的吸水率指标（Wt≦0.5kg/m2h1/2）。
陶瓷面砖外保温体系的抗开裂性差，吸水率大，以及碳化反应、抹面胶浆水化慢等因素，对玻纤网格布的破坏作用大于涂饰面外保温体系。
砖缝一旦开裂，拉力只由网格布独自承受，为了限制裂缝开展宽度，网格布的抗断强度应更高些。
目前我国对涂饰面外保温体系的玻纤网格布的抗断强度要求仅为：普通型1000 N/5cm，耐碱型800 N/5cm。
而陶瓷面砖体系的开裂拉力换算到每5cm时可达355－1750N/5cm，按我国现行网格布标准是远远不够的。
德国DIBt对涂饰面外保温体系的玻纤网格布强度要求为：常态1750 N/5cm，耐碱750 N/5cm；对陶瓷面砖体系的要求目前尚无明确规定，但专家在经过理论计算和试验后普遍建议提高到：普通型2000 N/5cm，耐碱型1000 N/5cm。
瓷砖粘结剂3.瓷砖粘结剂的粘结抗拉强度应不小于0.5Mpa，并且在冻融破坏后不受影响。
4.瓷砖勾缝剂瓷砖勾缝剂的吸水率Wt应≤0.2 kg/m2h1/2。
为防止砖缝开裂，瓷砖勾缝剂应具有一定柔性。
5．陶瓷面砖对陶瓷面砖的自重和尺寸，一般来讲要求自重不大于30Kg/m2，厚度不大于14mm；最大单边尺寸不超过30cm，每块面积（瓷板）不超过0.09m2。
如此，我国市场上常见的各类贴面砖均可使用，但岩棉外墙保温系统对于瓷砖尺寸有特殊要求。
另外，瓷砖的毛细孔体积分布极限值直接影响到与抹面胶浆的粘接附着力，按德国建筑安全许可的规定，要求瓷砖最小孔径>0.2μm；孔体积>20mm3/g。
岩棉系统可使用陶瓷面砖作为外饰面。
其相关材料的有特别要求：(1)应采用“岩棉条”。
(2) Alkali Resistent型玻纤网的耐碱断裂强力应提高至≥1000N／5cm。
(3)必须使用扩压固定系统，且必须固定在带有Alkali Resistent玻纤网的增强防护层上。
