带通滤波器
常见低通高通带通三种滤波器的工作原理

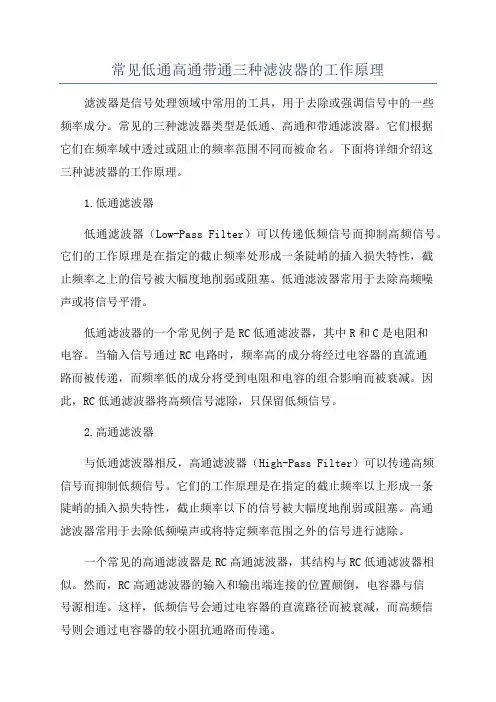

常见低通高通带通三种滤波器的工作原理滤波器是信号处理领域中常用的工具，用于去除或强调信号中的一些频率成分。
常见的三种滤波器类型是低通、高通和带通滤波器。
它们根据它们在频率域中透过或阻止的频率范围不同而被命名。
下面将详细介绍这三种滤波器的工作原理。
1.低通滤波器低通滤波器（Low-Pass Filter）可以传递低频信号而抑制高频信号。
它们的工作原理是在指定的截止频率处形成一条陡峭的插入损失特性，截止频率之上的信号被大幅度地削弱或阻塞。
低通滤波器常用于去除高频噪声或将信号平滑。
低通滤波器的一个常见例子是RC低通滤波器，其中R和C是电阻和电容。
当输入信号通过RC电路时，频率高的成分将经过电容器的直流通路而被传递，而频率低的成分将受到电阻和电容的组合影响而被衰减。
因此，RC低通滤波器将高频信号滤除，只保留低频信号。
2.高通滤波器与低通滤波器相反，高通滤波器（High-Pass Filter）可以传递高频信号而抑制低频信号。
它们的工作原理是在指定的截止频率以上形成一条陡峭的插入损失特性，截止频率以下的信号被大幅度地削弱或阻塞。
高通滤波器常用于去除低频噪声或将特定频率范围之外的信号进行滤除。
一个常见的高通滤波器是RC高通滤波器，其结构与RC低通滤波器相似。
然而，RC高通滤波器的输入和输出端连接的位置颠倒，电容器与信号源相连。
这样，低频信号会通过电容器的直流路径而被衰减，而高频信号则会通过电容器的较小阻抗通路而传递。
3.带通滤波器带通滤波器（Band-Pass Filter）可以传递指定频率范围内的信号。
它们的工作原理是在指定的截止频率以上和以下形成陡峭的插入损失特性，截止频率之间的信号将被传递。
通常用于提取指定频率范围内的信号或去除特定频率范围之外的干扰。
一个常见的带通滤波器是RLC带通滤波器，其中R、L和C分别代表电阻、电感和电容。
RLC带通滤波器在截止频率的上下分别形成低通和高通滤波器的功能。
通过调节电感、电容和电阻的参数，可以实现操控带通滤波器的中心频率和带宽。
带通滤波器在信号处理中的作用

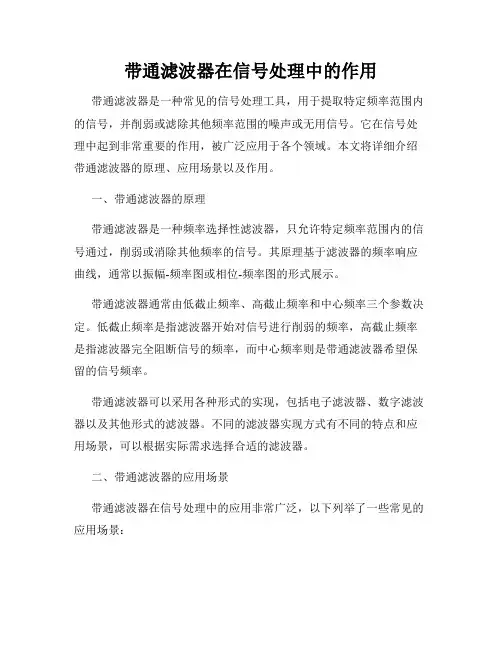

带通滤波器在信号处理中的作用带通滤波器是一种常见的信号处理工具，用于提取特定频率范围内的信号，并削弱或滤除其他频率范围的噪声或无用信号。
它在信号处理中起到非常重要的作用，被广泛应用于各个领域。
本文将详细介绍带通滤波器的原理、应用场景以及作用。
一、带通滤波器的原理带通滤波器是一种频率选择性滤波器，只允许特定频率范围内的信号通过，削弱或消除其他频率的信号。
其原理基于滤波器的频率响应曲线，通常以振幅-频率图或相位-频率图的形式展示。
带通滤波器通常由低截止频率、高截止频率和中心频率三个参数决定。
低截止频率是指滤波器开始对信号进行削弱的频率，高截止频率是指滤波器完全阻断信号的频率，而中心频率则是带通滤波器希望保留的信号频率。
带通滤波器可以采用各种形式的实现，包括电子滤波器、数字滤波器以及其他形式的滤波器。
不同的滤波器实现方式有不同的特点和应用场景，可以根据实际需求选择合适的滤波器。
二、带通滤波器的应用场景带通滤波器在信号处理中的应用非常广泛，以下列举了一些常见的应用场景：1. 语音处理：在语音识别、语音合成等领域，带通滤波器被用于去除背景噪声或削弱频率范围外的信号，以提高语音质量和准确性。
2. 音频处理：在音频信号处理中，带通滤波器可以用来增强或削弱特定频率的音频信号，以改善音质、减少噪声或实现特定音效。
3. 图像处理：在图像处理中，带通滤波器可以用于图像增强、边缘检测和图像分割等任务。
通过选择适当的带通滤波器参数，可以提取出特定频率范围内的图像细节。
4. 信号分析：在信号分析领域，带通滤波器被广泛用于频谱分析、频域特征提取等任务。
它可以帮助分析人员集中关注感兴趣的频段，提取有用信息。
5. 无线通信：在无线通信系统中，带通滤波器被用于频带分配、信号调制解调以及射频前端信号处理。
它可以帮助实现信号的频率选择和抑制干扰信号。
三、带通滤波器的作用带通滤波器在信号处理中具有以下几个重要的作用：1. 滤波作用：带通滤波器可以提取特定频率范围内的信号，并削弱或滤除其他频率的噪声或无用信号。
常见低通高通带通三种滤波器的工作原理
常见低通高通带通三种滤波器的工作原理低通滤波器的工作原理：低通滤波器是一种能够通过低频信号而抑制高频信号的滤波器。
其工作原理基于信号的频谱特征，将高频成分滤除，只保留低频成分。
最常见的低通滤波器是RC低通滤波器。
它由电阻(R)和电容(C)组成。
当输入信号通过电容时，高频信号会受到电容的阻碍，直流或低频信号则可以通过电容。
由于电阻连接在电容的后面，它可以通过将电流引入接地来吸收高频信号。
因此，该滤波器能够通过电容器传递直流或低频信号，并在一定程度上削弱高频信号。
另一种常见的低通滤波器是巴特沃斯低通滤波器。
巴特沃斯滤波器是一种理想的滤波器，可以将部分高频信号完全剔除而不影响低频信号。
它的原理是将输入信号传递到一个多级滤波器网络中，其中每个级别都由电容、电感和电阻组成。
每个级别的电容和电感与频率有特定的关系，以实现对信号频谱的精确调控。
通过调整这些参数，可以实现不同级别的频率削弱和通带的增益。
高通滤波器的工作原理：高通滤波器是一种能够通过高频信号而抑制低频信号的滤波器。
其原理与低通滤波器相反，在信号频谱中只保留高频成分。
常见的高通滤波器有RC高通滤波器和巴特沃斯高通滤波器。
RC高通滤波器由电容和电阻组成，其工作原理与RC低通滤波器相似，只是电容和电阻的位置调换。
电容呈现出对高频信号的阻碍，而电阻则通过允许低频信号传递。
巴特沃斯高通滤波器与巴特沃斯低通滤波器类似，通过将输入信号传递到多级滤波器网络中，每个级别由电容、电感和电阻组成。
但是，在巴特沃斯高通滤波器中，电容和电感与频率的关系是相反的，可以精确控制信号频谱的通带和削弱。
带通滤波器的工作原理：带通滤波器是一种能够通过一定频率范围内的信号而抑制其他频率信号的滤波器。
其原理是选择性地通过带内信号，同时削弱带外信号。
最常见的带通滤波器是由一个低通滤波器和一个高通滤波器级联组成的。
低通滤波器负责削弱高频信号，高通滤波器负责削弱低频信号，而带通滤波器则保留两者之间的频率范围内的信号。
带通滤波器
摘要滤波器的功能是让一定频率范围内的信号通过，而将此频率范围之外的信号加以抑制或使其急剧衰减。
当干扰信号与有用信号不在同一频率范围之内，可使用滤波器有效的抑制干扰。
用LC网络组成的无源滤波器在低频范围内有体积重量大，价格昂贵和衰减大等缺点，而用集成运放和RC网络组成的有源滤波器则比较适用于低频，此外，它还具有一定的增益，且因输入与输出之间有良好的隔离而便于级联。
由于大多数反映生理信息的光电信号具有频率低、幅度小、易受干扰等特点，因而RC有源滤波器普遍应用于光电弱信号检测电路中。
关键字：滤波器；集成运放；RC网络；有源滤波器The function of the filter is to make certain frequency within the scope of the signal, and the frequency by outside the scope curbed the signal or sharp attenuation. When the disturbance signal and the useful signal not in the same frequency range, can use filter to suppress the interference effectively.With LC network consisting of passive filter in the low frequency within the area, volume weight expensive and attenuation shortcomings, but with integrated op-amp and RC network consisting of active filter is more applicable to low frequency, in addition, it also has some of the gain, and because between the input and output has good isolation and facilitate cascade. Since most reflect the photoelectric signal has a physical information low frequency and amplitude small, vulnerable to interference, and characteristics of the RC active filters widely applied electric light weak signal detection circuit.Filter；integrated op-amp；RC network；active filter引言滤波器的功能是让一定频率范围内的信号通过，而将此频率范围之外的信号加以抑制或使其急剧衰减。
带通滤波器的工作原理
带通滤波器的工作原理
带通滤波器是一种电子元件或电路，它可以选择特定频率范围内的信号通过，并丢弃其他频率范围的信号。
它通常由一个低通滤波器和一个高通滤波器组成。
带通滤波器的工作原理可以用以下步骤简单描述：
1. 输入信号：带通滤波器接收一个输入信号，该信号包含多个频率的成分。
2. 低通滤波器：输入信号经过低通滤波器，该滤波器会允许低于某个特定截止频率的信号通过，而会减弱高于该频率的信号。
3. 高通滤波器：通过低通滤波器后得到的信号再经过高通滤波器，该滤波器会允许高于某个特定截止频率的信号通过，而会减弱低于该频率的信号。
4. 输出信号：最终得到的信号是通过了低通和高通滤波器的信号交集，即在两个截止频率之间的频率成分。
带通滤波器的工作原理基于低通和高通滤波器的组合，可以选择特定的频率范围，并削弱或丢弃其他频率范围的信号，从而实现信号的频率选择性。
这在许多应用中非常有用，例如音频处理、通信系统中的信号分析和滤波等。
带通滤波器原理
带通滤波器原理
带通滤波器是一种能够选择特定频率范围的滤波器。
其工作原理是通过传输中心频率附近的信号，而抑制低于和高于此范围的信号。
在带通滤波器中，需要设定两个截止频率，分别为下截止频率和上截止频率。
下截止频率及以上频率的信号将被传递，而高于上截止频率和低于下截止频率的信号则将被抑制。
带通滤波器的设计可以基于不同的电子元件，如电容、电感和电阻。
其中常见的带通滤波器类型包括基于电容和电感的RC
带通滤波器和LC带通滤波器。
RC带通滤波器是由电容和电阻构成的滤波器电路。
通过合理
选择电容和电阻的数值，可以实现所需的截止频率范围。
在
RC带通滤波器中，低于下截止频率的信号将被电容短路，高
于上截止频率的信号则通过电容绕过。
因此，只有处于两个截止频率之间的信号能够被输出。
LC带通滤波器是由电感和电容组成的滤波器电路。
类似地，
在LC带通滤波器中，选择合适的电感和电容数值可以确定所
需的截止频率范围。
电感器对低于下截止频率的信号具有阻抗，而电容器则对高于上截止频率的信号产生阻抗。
因此，只有处于两个截止频率之间的信号能够通过滤波器。
带通滤波器在信号处理和通信领域中具有广泛的应用。
通过选
择合适的截止频率范围，带通滤波器可以帮助滤除无关的低频和高频信号，从而提高信号的质量和可靠性。
常见的滤波器类型及其特点
常见的滤波器类型及其特点滤波器是一种用于处理信号的电子设备或电路元件，它可以通过选择特定频率范围内的信号来增强或抑制信号。
在电子通信、音频处理、图像处理和数据处理等领域中，滤波器起着至关重要的作用。
本文将介绍几种常见的滤波器类型及其特点。
一、低通滤波器（Low-pass filter）低通滤波器允许低频信号通过，同时抑制高频信号。
常见的低通滤波器包括RC低通滤波器、RL低通滤波器和Butterworth低通滤波器等。
1. RC低通滤波器：RC低通滤波器由电阻（R）和电容（C）组成，可以通过调整RC的数值来改变滤波效果。
该滤波器主要用于对音频信号和直流信号进行滤波，具有简单、成本低、频率响应平滑的特点。
2. RL低通滤波器：RL低通滤波器由电阻（R）和电感（L）组成，主要用于信号的衰减和频率分析。
相较于RC低通滤波器，RL滤波器具有更好的频率稳定性和阻尼特性。
3. Butterworth低通滤波器：Butterworth低通滤波器为典型的滤波器设计，具有平坦的幅频响应曲线和最小幅度损失，但转折点的陡度较低。
常用于音频信号和通信信号的滤波。
二、高通滤波器（High-pass filter）高通滤波器允许高频信号通过，同时抑制低频信号。
常见的高通滤波器包括RC高通滤波器、RL高通滤波器和Butterworth高通滤波器等。
1. RC高通滤波器：RC高通滤波器与RC低通滤波器相似，但输入和输出信号的位置交换。
该滤波器可以保留高频信号，并适用于去除直流信号。
2. RL高通滤波器：RL高通滤波器也与RL低通滤波器类似，具有良好的阻抗匹配和频率特性。
常用于音频处理和电信号分离。
3. Butterworth高通滤波器：Butterworth高通滤波器与Butterworth 低通滤波器相似，但是其功能相反。
它可用于音频信号的滤波和高频噪声去除。
三、带通滤波器（Band-pass filter）带通滤波器可以选择特定的频率范围内的信号，并抑制其他频率的信号。
实验五 带通滤波器(有源无源)
7实验五 带通滤波器（有源、无源）一、实验目的1、熟悉带通滤波器构成及其特性。
2、学会测量带通滤波器幅频特性的方法。
二、实验原理说明滤波器是一种能使有用频率信号通过而同时抑制（或大为衰减）无用频率信号的电子装置。
工程上常用它作信号处理、数据传送和抑制干扰等。
这里主要是讨论模拟滤波器。
以往这种滤波电路主要采用无源元件R 、L 和C 组成，60年代以来，集成运放获得了迅速发展，由它和R 、C 组成的有源滤波电路，具有不用电感、体积小、重量轻等优点。
此外，由于集成运放的开环电压增益和输入阻抗均很高，输出阻抗又低，构成有源滤波电路后还具有一定的电压放大和缓冲作用。
但是，集成运放的带宽有限，所以目前有源滤波电路的工作频率难以做得很高，这是它的不足之处。
2.1基本概念及初步定义滤波电路的一般结构如2—1所示。
图中的V i (t)表示输入信号，V 0（t ）为输出信号。
假设滤波器是一个线形时不变网络，则在复频域内其传递函数（系统函数）为A （s ）＝)()(0s V s V i式中A （s ）是滤波电路的电压传递函数，一般为复数。
对于频率来说（s=j ω）则有A （j ω）＝│A （j ω）│ej φ(ω)(2-1)这里│A （j ω）│为传递函数的模，φ(ω)为其相位角。
此外，在滤波电路中关心的另一个量是时延τ（ω），它定义为τ（ω）＝- (2-2)通常用幅频响应来表征一个滤波电路的特性，欲使信号通过滤波器的失真很小，则相位和时延响应亦需考虑。
当相位响应φ(ω)作线性变化，即时延响应τ（ω）为常数时，输出信号才可能避免失真。
2.2滤波电路的分类对于幅频响应，通常把能够通过的信号频率范围定义为通带，而把受阻或衰减的信号频率范围称为阻带，通带和阻带的界限频率叫做截止频率。
理想滤波电路在通带内应具有零衰减的幅频响应和线性的相位响应，而在阻带内应具有无限大的幅度衰减（│A （j ω）│＝０）。
通常通带和阻带的相互位置不同，滤波电路通常可分为以V i 图2-1 滤波电路的一般结构 )()(s d d ωωϕ实验二滤波器（有源、无源）下几类：低通滤波电路其幅频响应如图3-2a所示，图中A０表示低频增益│A│增益的幅值。
